Spécialement conçu pour une utilisation en extérieur, nous avons développé une alternative à notre CTC-IR-Balise : Nous misons ici sur la communication en champ proche (NFC), plutôt que sur des signaux optiques infrarouges.

Les possibilités en matière de détection de position et d’automatisation sont identiques avec le CTC-Lecteur-NFC à celles de l’IR-récepteur. Cependant, avec la NFC, il n’est pas possible d’influencer les données transmises. Seul un numéro unique mondial, déjà enregistré par le fabricant dans la NFC-Balise, est transmis. Ce que signifie une balise NFC à un instant donné est transmis cycliquement (toutes les secondes) par l’application CTC à tous les modules CTC.

Deux variantes

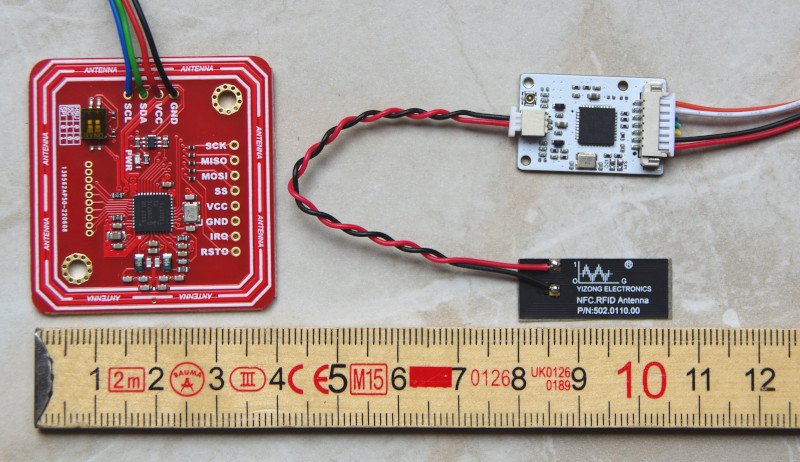

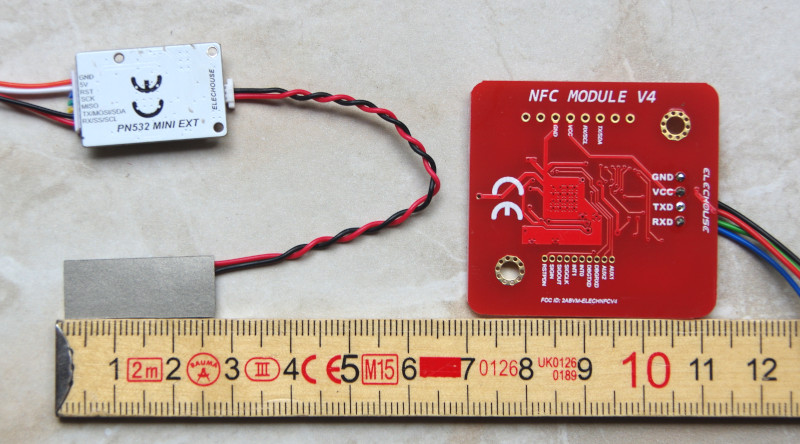

Le lecteur NFC existe en deux variantes :

• Le lecteur NFC rouge mesure 40 mm x 42 mm et dispose d’une antenne intégrée.
• Le NFC-Reader-Mini (28 mm x 17 mm) possède une antenne externe de 10 mm x 25 mm reliée par un câble d’environ 80 mm de long.

NFC-Reader acheter NFC-Reader-Mini acheter

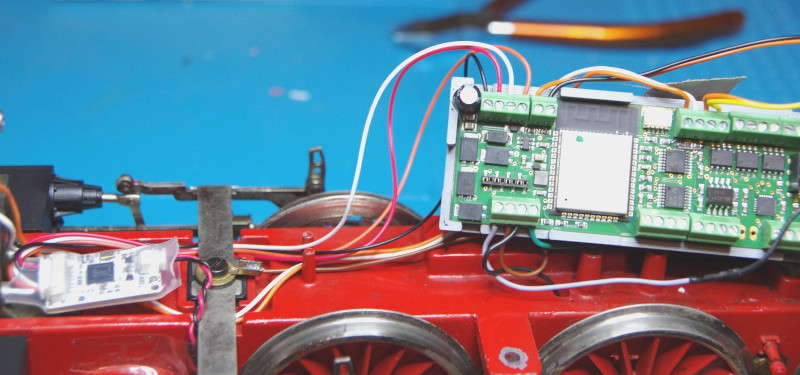

Il se monte sous la locomotive, permettant une distance de lecture d’environ 1 à 2 cm.

Le grand lecteur NFC nécessite plusieurs centimètres d’écart par rapport au métal, tandis que l’antenne du NFC-Reader-Mini peut même être placée directement sur des surfaces métalliques. Ainsi, le NFC-Reader-Mini fonctionne également avec les locomotives Märklin voie I, dont le châssis est généralement en grande partie métallique.

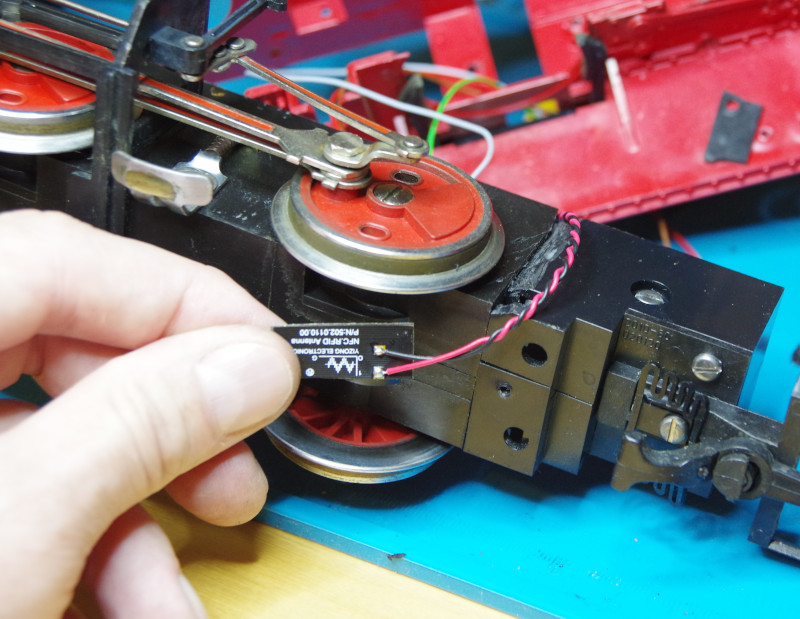

En raison des petites dimensions de l’antenne, celle-ci doit être positionnée précisément au centre sous un essieu de la locomotive.

Remarque : Le câble entre l’antenne et le lecteur ne doit ni être raccourci ni allongé.

Connexion

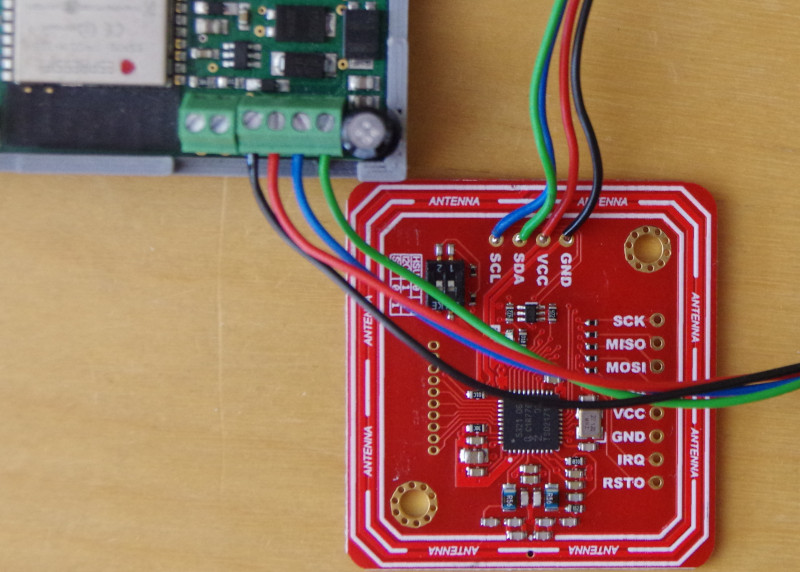

Le lecteur NFC est connecté au CTC-Lokmodul-G2 ou CTC-Lokmodul-G à l’aide de 4 câbles.

Pour le modèle Mini, le câble fourni par le fabricant elechouse a malheureusement les mauvaises couleurs :

Remarque : Pour les petites locomotives de jardin, le CTC-Lokmodul-M3-G ou le CTC-Lokmodul-PluX22 avec connecteur NFC peuvent être utilisés.
