Les balises IR sont des diodes électroluminescentes infrarouges avec une longueur d’onde de 950 nm. Plusieurs sont connectées en parallèle et équipées d’une résistance en série, donc elles ne transmettent que sur quelques centimètres. La résistance en série doit être dimensionnée pour qu’un maximum de 10mA de courant circule à 3.3V.

Comme nous expérimentons encore avec la forme de construction, nous ne pouvons pas proposer de transmetteurs finis pour le moment.

Notre kit de construction pour le C-Gleis Märklin contient actuellement cinq LEDs IR avec une longueur d’onde de 950 nm (par exemple, Vishay TSUS 4300) et une résistance en série de 1 kOhm.

Achetez maintenant

Remarque : Pour une utilisation en jardinage, nous recommandons NFC plutôt que IR, voir CTC-NFC-Reader

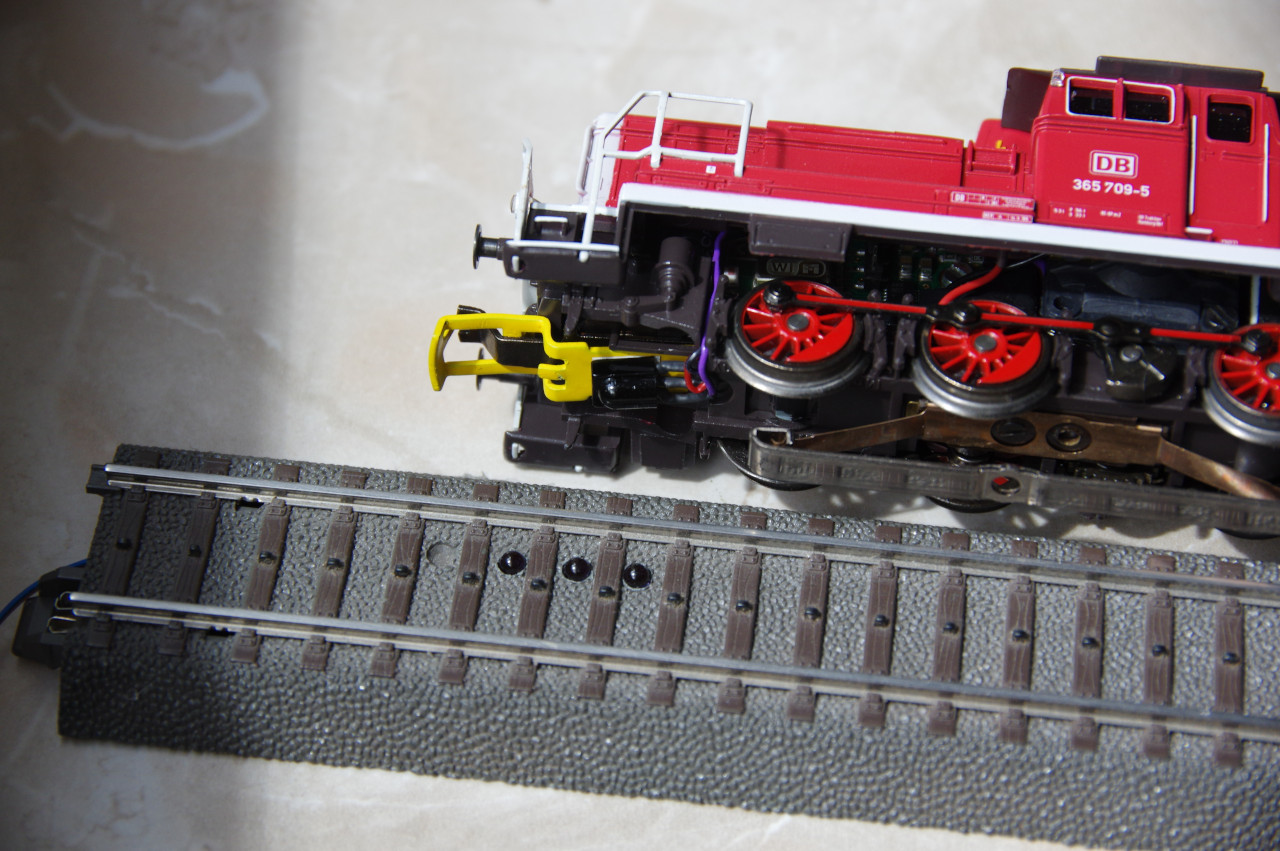

Balise IR et une locomotive avec récepteur IR

Pour nos modules de locomotive, il y a le récepteur IR avec un câble et un mini-connecteur approprié. Pour faciliter l’installation, le récepteur IR est toujours fourni séparément et doit être soudé par vous. Sur la photo ci-dessus, le récepteur IR (petite boîte noire) a été collé sous l’accouplement avant (jaune).

Kit de balise IR pour la voie C

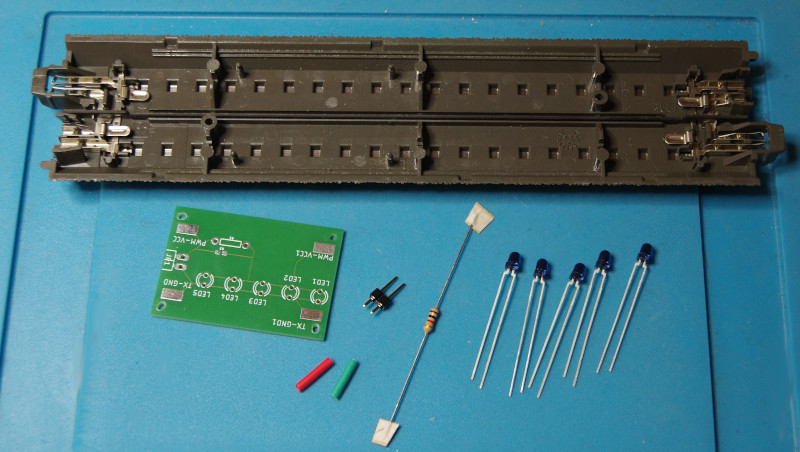

L’image suivante montre la voie C non modifiée et les pièces du kit de balise IR :

Balise IR voie et kit

Pour fabriquer une balise IR par vous-même, suivez ces étapes :

  1. Prenez la mesure de la platine et percez 5 trous dans la voie (3 mm de diamètre) aux emplacements des broches de montage qui sont sous la voie: Voie avec trous pour balise IR

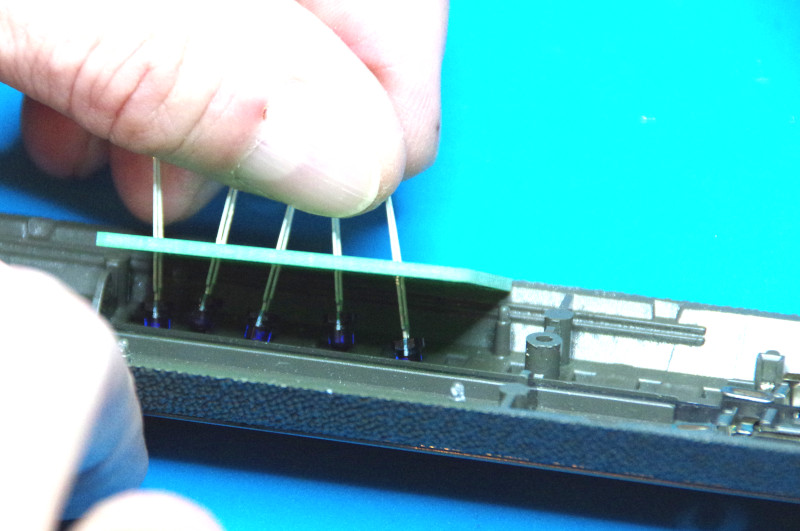

  2. Insérez les LED IR dans les trous prévus de la platine (longue jambe vers le centre de la voie) et placez le tout dans la voie C. Introduction des LED IR dans la voie
  3. Soudez ensuite les LED IR.
  4. Retirez la platine, insérez la résistance et soudez-la. IR-Platine avec LEDs und Widerstand

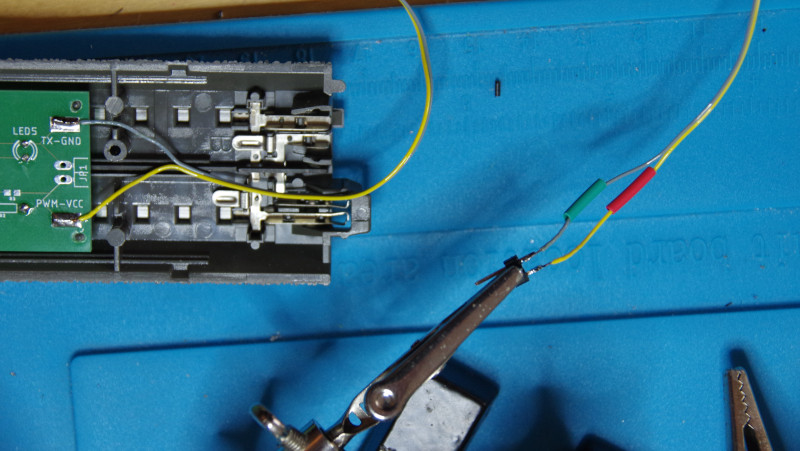

  5. Réinsérez la platine et soudez les fils de connexion et le connecteur : Balise IR câbler soudure Le pôle positif (câble jaune dans l’image, tube thermorétractable rouge) va à PWM-VCC et le pôle négatif (câble gris dans l’image, tube thermorétractable vert) va à TX-GND.

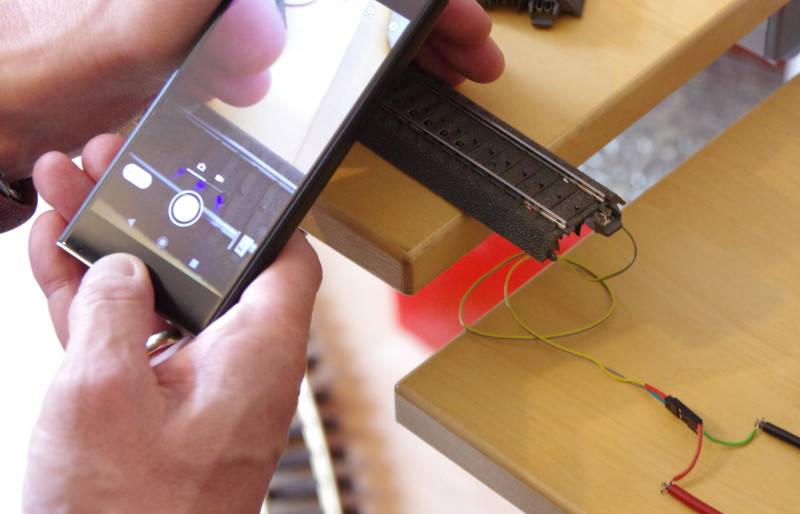

  6. Vous pouvez vérifier si toutes les LED IR fonctionnent avec votre appareil photo de téléphone portable. Pour ce faire, connectez la balise IR à une tension continue d’environ 16 V (tube thermorétractable rouge sur le pôle positif). Dans l’application de l’appareil photo de votre téléphone, vous devriez maintenant voir les LED scintiller en violet (éventuellement filtrer un peu la lumière ambiante) : Tester la balise IR avec le téléphone portable Comme les LEDs ne rayonnent qu’à un angle très aigu vers le haut, il se peut que vous deviez bouger un peu votre téléphone pour pouvoir tester toutes les LEDs. Si les balises IR sont connectées au module CTC (3,3 V), malheureusement, l’appareil photo du téléphone ne voit plus rien.

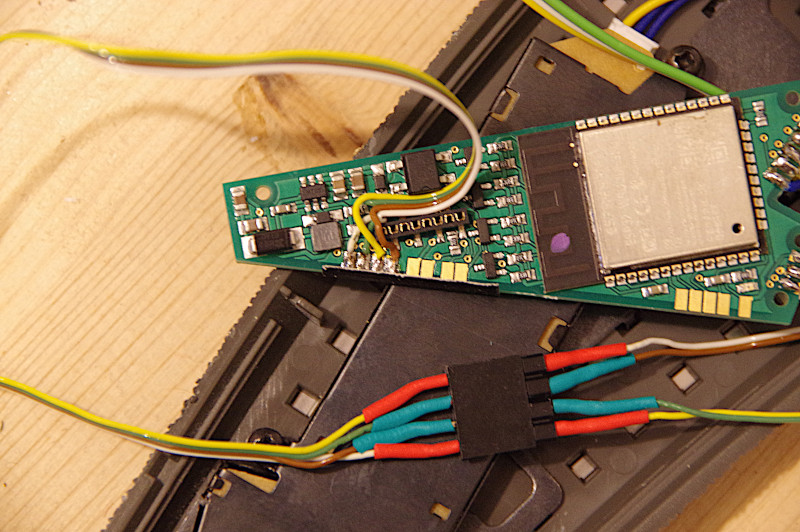

  7. Il ne reste plus qu’à connecter à un module d’aiguillage CTC ou à la carte CTC-IO. La prise sur le module CTC est marquée par des tubes thermorétractables de même couleurs (rouge, vert) : CTC-Weichenmodul mit angeschlossener IR-Balise

    Balise IR pour le système C-Gleis sans kit de montage

Bien sûr, vous pouvez également fabriquer une balise IR sans notre kit, comme l’avait montré l’instruction précédente. Pour les LEDs, nous utilisons des Vishay TSUS 4300 (longueur d’onde 950 nm) et la résistance est de 1 kOhm.

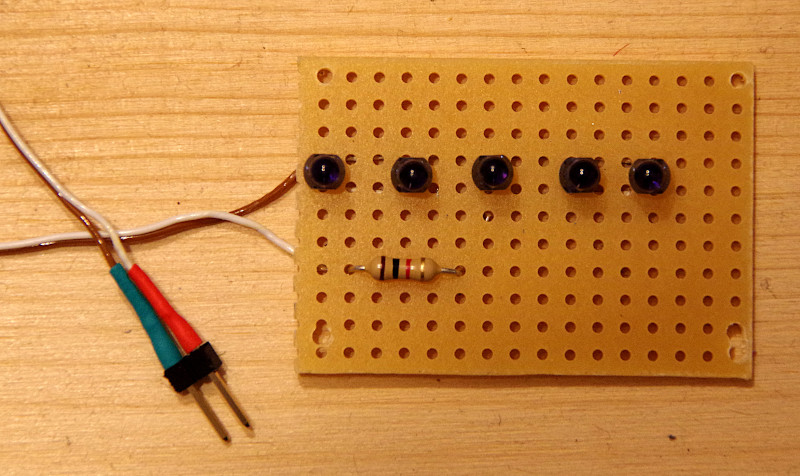

Fabriquer votre propre balise IR

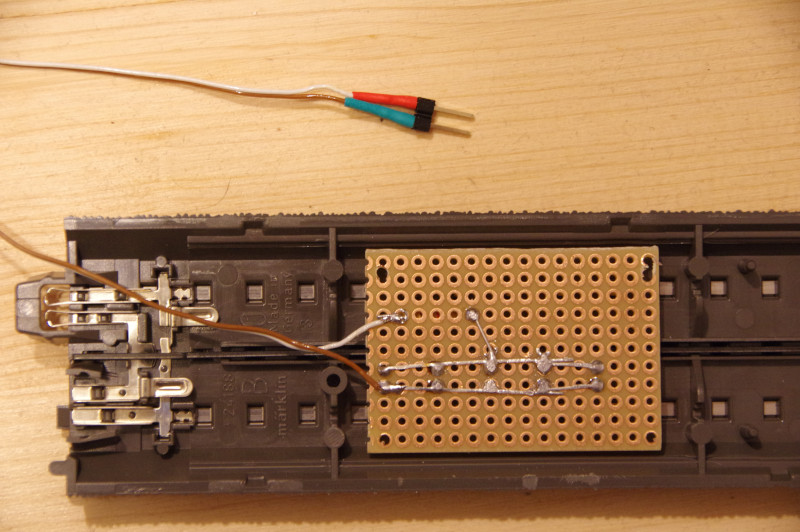

Vue du dessous de la balise IR fabriquée soi-même
