Fonction Description
Processeur Espressif ESP-32
Dimensions 68 x 26 mm - même forme que le décodeur Märklin C-Gleis
Tension d’entrée environ 9V à 24V DC (courant continu lissé), courant numérique, AC avec condensateur de sustentation
Sorties de puissance 4
Courant max total 2 A
Interfaces 2 balises IR de la CTC (chacune max. 12mA), bus I2C
Courant passif en ligne environ 20mA à 16V
Courant de démarrage environ 50mA à 16V plus le courant de commutation pour l’initialisation des sorties


Le module d’aiguillage CTC est disponible en trois versions :

  • Avec une fiche Märklin et une rangée de prises pour montage sur une aiguille C-Gleis ou une intersection C-Gleis.
  • Avec deux fiches Märklin pour montage sur une aiguille à trois voies C-Gleis.
  • Avec deux rangées de prises 3 et supports de montage pour tous les autres entraînements électromagnétiques avec 2 bobines.

Dans le résumé “Commutation avec CTC”, vous trouverez d’autres modules et des liens vers des instructions d’installation.

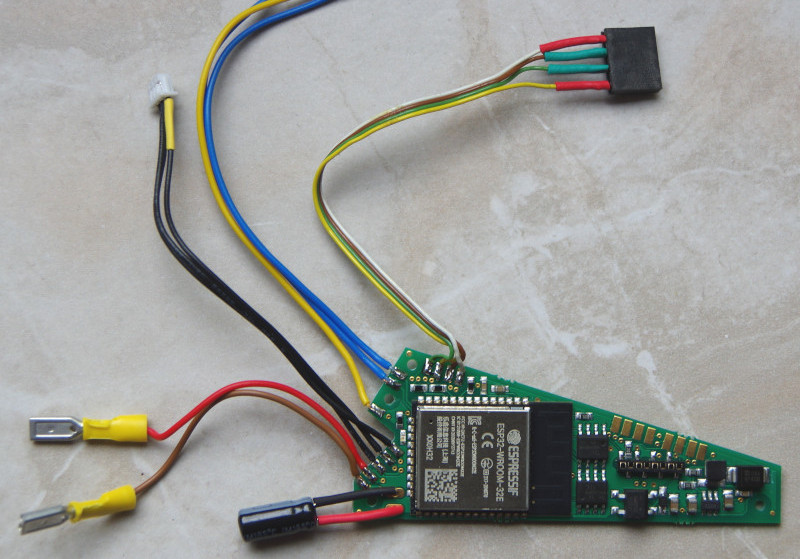

Variante avec une prise Märklin

Cette variante est prévue pour être installée dans des aiguillages de voie C Märklin. De plus, un autre entraînement électromagnétique avec 2 bobines peut être connecté, par exemple un signal d’aile.

balise de voie

Variante avec deux connecteurs Märklin

Cette variante est destinée à être installée dans les aiguillages à trois voies Märklin C-rail.

Variante avec deux connecteurs à 3 pôles

Cette variante est conçue pour deux systèmes d’entraînement électromagnétiques avec 2 bobines chacun. Avec le support de montage inclus, le module d’aiguillage CTC peut être solidement vissé sous le système de modélisme ferroviaire.

Image de l'aiguillage

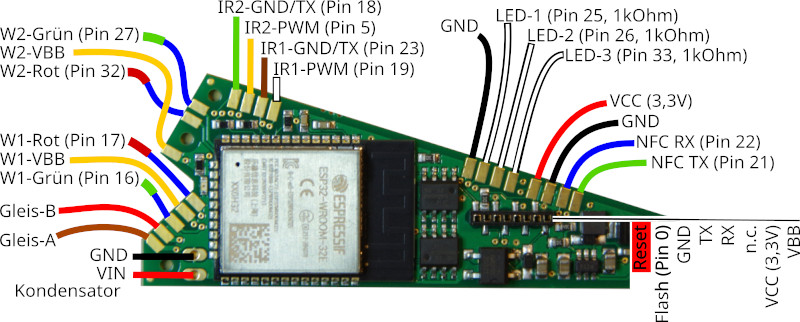

Attribution des broches

La série actuelle (deuxième) est livrée depuis juillet 2021. On la reconnaît par le condensateur électrolytique débordant sur le côté (dans les images ci-dessous à gauche), qui permet le fonctionnement avec courant alternatif et courant continu non lissé. Le câblage correspond toujours à l’une des trois variantes mentionnées ci-dessus.

Plaque de l'aiguillage

#

Connexion

Remarques :

  • Lors du choix de la tension d’entrée, n’oubliez pas que les moteurs, les lampes, etc., connectés au module CTC doivent également être capables de supporter cette tension !

Configuration standard

  • Connectez les contacts Voie-A et Voie-B à la voie ou à l’alimentation électrique. Il est indifférent qu’il s’agisse d’une centrale numérique ou d’une alimentation, tant que la tension maximale de 24 V n’est pas dépassée. Comme il y a un redresseur à l’entrée, il n’importe pas quel pôle vous connectez à Voie-A et Voie-B.
  • Connectez l’alimentation de l’entraînement d’aiguillage (pôle positif, câble jaune chez Märklin) à W1-VBB ou W2-VBB.
  • Connectez les connexions de commutation de l’entraînement d’aiguillage (pôle négatif, chez Märklin câble bleu avec connecteur vert ou rouge) à W1-Vert et W1-Rouge ou W2-Vert et W2-Rouge.
  • Connectez la balise CTC-IR à IR1-GND (pôle négatif, vert) et IR1-VCC (pôle positif, rouge) ou IR2-GND et IR2-VCC. Voir également la fiche technique de la CTC-IR-Balise. N’oubliez en aucun cas la résistance (typiquement 1 kOhm, min. 330 Ohm) dans la balise IR, sinon le module d’aiguillage est cassé.
  • Connectez le NFC-Reader à NFC RX, NFX TX ainsi qu’à GND et VCC. Veuillez noter que la deuxième balise IR et le lecteur NFC ne peuvent pas être utilisés en même temps.
  • Connectez les LED à l’une des connexions LED-1 à LED-3 et GND. Lors du raccordement d’un signal lumineux, retirez éventuellement les résistances, car LED-1 à LED-3 ont déjà chacune une résistance de 1 kOhm et basculent contre 3,3 Volt.

L’affectation des pins pour la commutation peut être configurée dans l’application (Cfg.xml), ainsi que la durée de l’impulsion de commutation.

#

Autres connexions

  • Les connexions LED-1 à LED-3 ont déjà des résistances appropriées (1 kOhm) sur la carte, de sorte que les LED peuvent être connectées directement (sans résistance préliminaire).

REMARQUE: Sans condensateur de soutien, ce module (ancien) n’est adapté qu’à l’exploitation avec des alimentations à découpage !

Archive

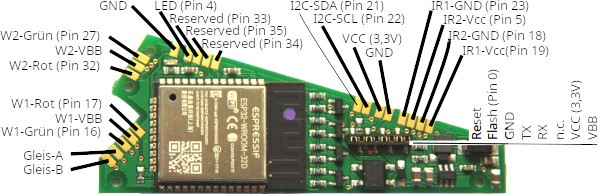

Brochage de la première série

La première série a été livrée jusqu’en juin 2021. Le câblage était discuté individuellement avec chaque client.

Plaque d'aiguillage

Remarques :

  • La connexion LED est parallèle à la LED sur la carte et ne doit pas dépasser 12mA au total (la LED dispose d’une résistance de 150 ohms)
  • En ajustant le ioCfg.xml, les connexions I2C peuvent être utilisées pour un lecteur NFC avec le firmware actuel - contactez-nous si nécessaire.
