Le module locomotive CTC-Lokmodul-21mtc est en cours de déstockage. Son successeur est le CTC-Lokmodul-M3.

Le module locomotive CTC-Lokmodul-21mtc est uniquement adapté aux locomotives équipées de l’interface 21mtc de Märklin. Grâce au connecteur normalisé, ce module locomotive peut être installé sans soudure. Pour les locomotives plus anciennes, il existe sur le marché diverses plaques d’adaptation avec des pads de soudure plus grands ou des câbles.

Propriété Description
Optimisé pour Locomotives avec interface Märklin 21mtc
Dimensions 30 x 15,5 mm
Processeur Espressif ESP32
Tension d’entrée env. 9 V à 24 V DC ou courant numérique ou AC (avec condensateur de soutien)
Sortie moteur 1x moteur à courant continu : courant permanent 1,0 A, pic 2,8 A
Sorties de commutation 6x 500 mA LowSide (F0L, F0R, AUX1 à AUX4)
2x Digital (AUX5, AUX6)
Courant total max. 2 A
Interfaces Récepteur CTC-IR, bus de train (par ex. en I2C), 2x servo, 2x entrée
Courant en ligne passif À déterminer
Courant au démarrage 50 mA à 15 V

Acheter maintenant


Dans l’aperçu “CTC-Lokmodule”, vous trouverez d’autres modules et des liens vers des instructions d’installation.

Brochage des connecteurs

Les détails concernant le brochage des connecteurs et les dimensions se trouvent dans la norme RailCommunity RCN-121.

L’image montre encore la première version : Lokmodul 21mtc

Connexion

Remarques :

  • Lors du choix de la tension d’entrée, veuillez impérativement tenir compte du fait que les moteurs, lampes, etc. connectés au module CTC doivent également supporter cette tension !
  • Le bus de train (Zugbus) n’est pas pris en charge par le firmware actuel.
  • Lors du soudage des câbles pour le condensateur tampon, veuillez faire attention à ne pas gêner l’insertion de la prise 21mtc.

Pour la connexion :

  • enficher le module CTC sur le connecteur 21mtc à 22 broches.
  • enficher le récepteur infrarouge CTC optionnel sur la prise à 10 broches du module CTC (le repère rouge doit être orienté vers le centre de la carte).

L’affectation des connexions lumières et AUX aux interrupteurs dans l’application peut être configurée librement (Cfg.xml).

Autres connexions

  • Sous ExtOut-1 et ExtOut-2, deux sorties de commutation supplémentaires sont disponibles avec un max. de 500 mA.
  • Sous Input-1 et Input-2, deux entrées numériques sont disponibles.

Récepteur IR

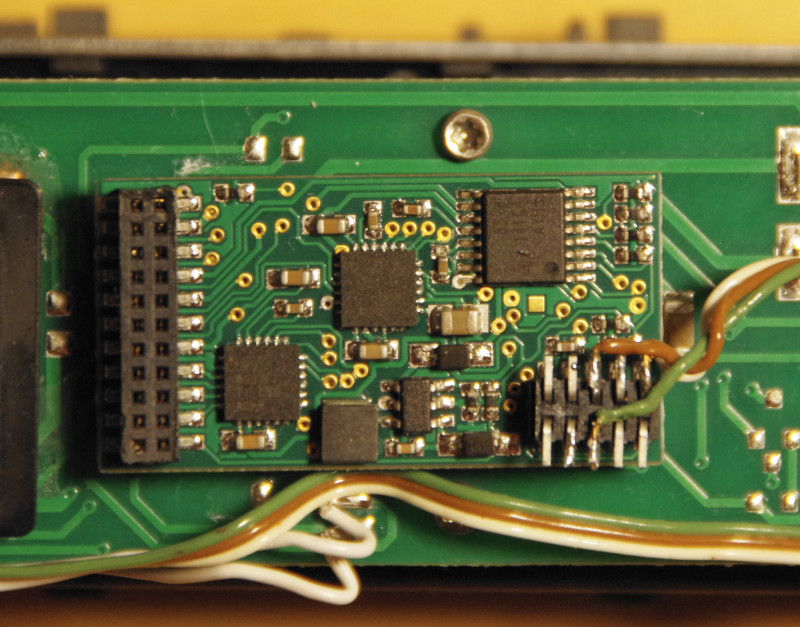

Avec le récepteur IR, nous vous fournissons un câble équipé d’un connecteur 10 broches adapté. Une fois installé dans une locomotive Märklin BR 247 (#36292), cela donne le résultat suivant :

Module locomotive 21mtc dans locomotive
