Pour l’installation dans les locomotives qui ne disposent pas déjà d’une prise ou d’une douille appropriée, nous avons trouvé une solution universelle avec TAMS Nr. 70-01045-01, qui nécessite toutefois de bonnes compétences en soudure en raison des petits pads de soudure. C’est pourquoi nous avons développé un adaptateur spécifique pour le PluX22.

En plus de la bonne documentation officielle sur le site Web lié à TAMS, vous trouverez ici des schémas de câblage pour les cas standard :

Remarque : Pour les récepteurs IR et les lecteurs NFC, il n’y a pas de connexions appropriées dans les standards PluX22 et 21mtc. C’est pourquoi ceux-ci sont connectés au module de locomotive CTC via la douille séparée à 10 broches.

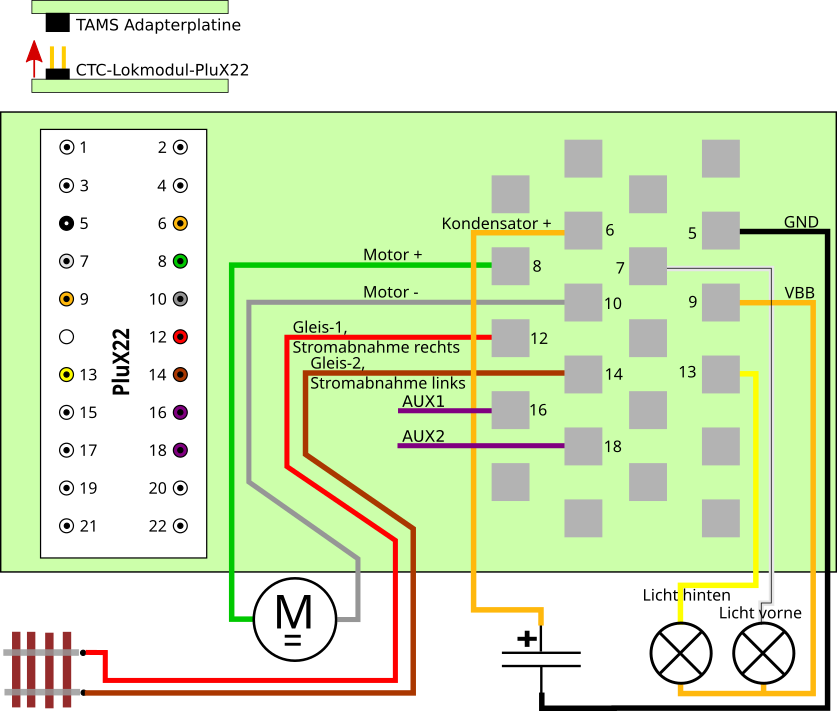

Option d’installation PluX22 1

Option d'installation PluX22 1

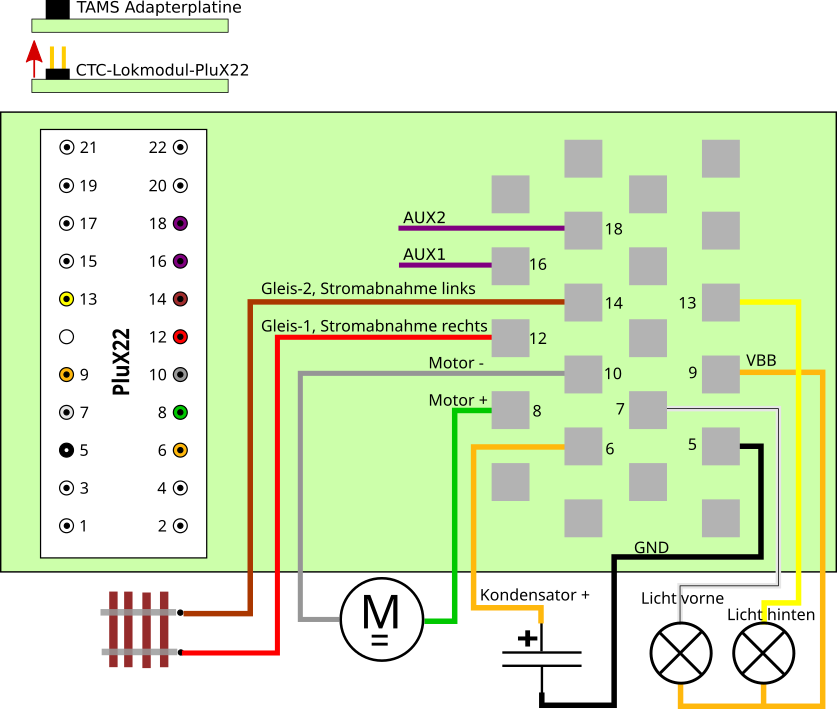

Variante d’installation PluX22 2

Variante d'installation PluX22 2

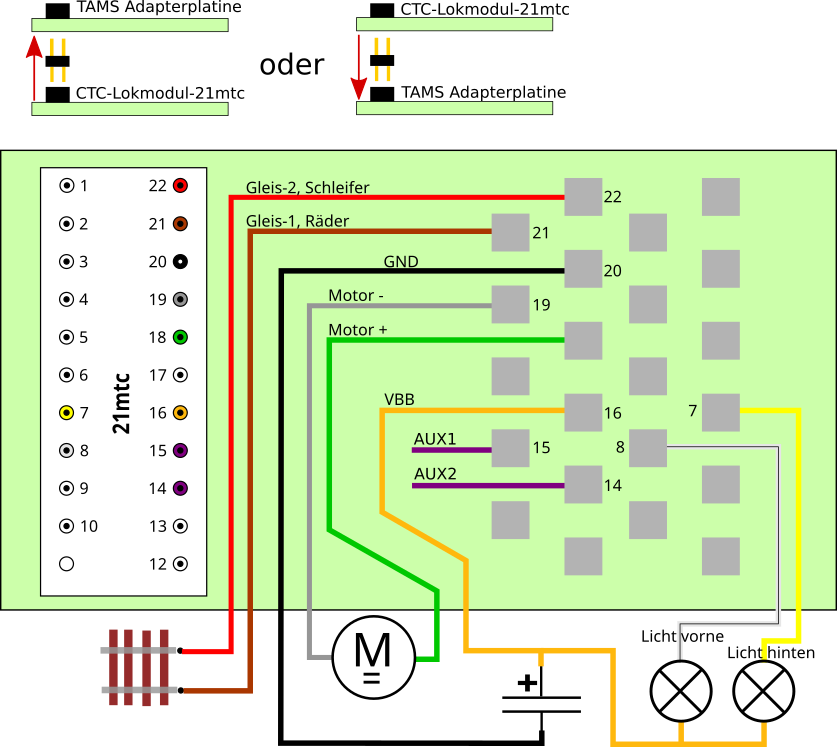

21mtc Option d’installation 1

21mtc Option d'installation 1

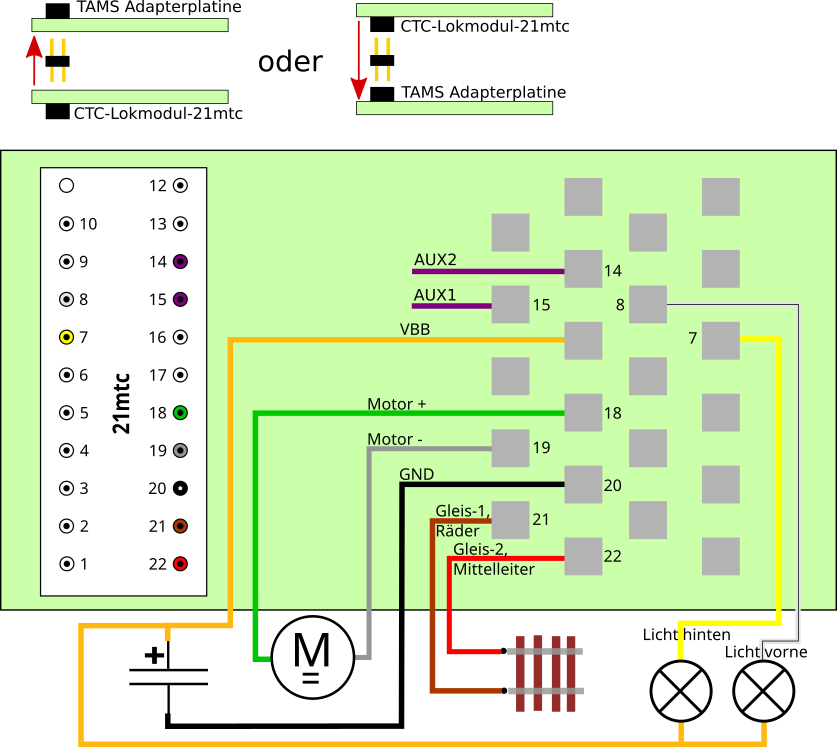

Option d’installation 21mtc 2

Option d'installation 21mtc 2
