Le module locomotive CTC-PluX22 est en fin de série. Son successeur est le CTC-Lokmodul-M3.
Le module locomotive CTC-PluX22 est conçu pour les locomotives équipées de la prise standard PluX22. Grâce au connecteur normalisé, ce module peut être installé sans soudure. Pour les locomotives plus anciennes, il existe sur le marché diverses cartes d’adaptation avec des plots de soudure plus grands, des câbles ou encore pour NEM-652 (8 broches), NEM-651 (6 broches).
| Propriété | Description |
|---|---|
| Optimisé pour | Locomotives avec PluX22, via adaptateur aussi NEM-651, NEM-652 ou à souder |
| Dimensions | 30 x 16 mm |
| Processeur | Espressif ESP32 |
| Tension d’entrée | env. 9 V à 24 V DC ou courant numérique ou AC (avec condensateur de filtrage) |
| Sortie moteur | 1x moteur à courant continu : courant permanent 1,0 A, pic 3,5 A |
| Sorties de commutation | 8x 500 mA LowSide (F0L, F0R, AUX1 à AUX6) AUX7 n’est pas connecté |
| Courant total max. | 2 A |
| Interfaces | Récepteur CTC-IR, bus de train (ex. en I2C), 2x Servo, 1x Entrée |
| Courant en veille | TBD |
| Courant au démarrage | 50 mA à 15 V |
Dans l’aperçu “CTC-Lokmodule”, vous trouverez d’autres modules et des liens vers des guides d’installation.

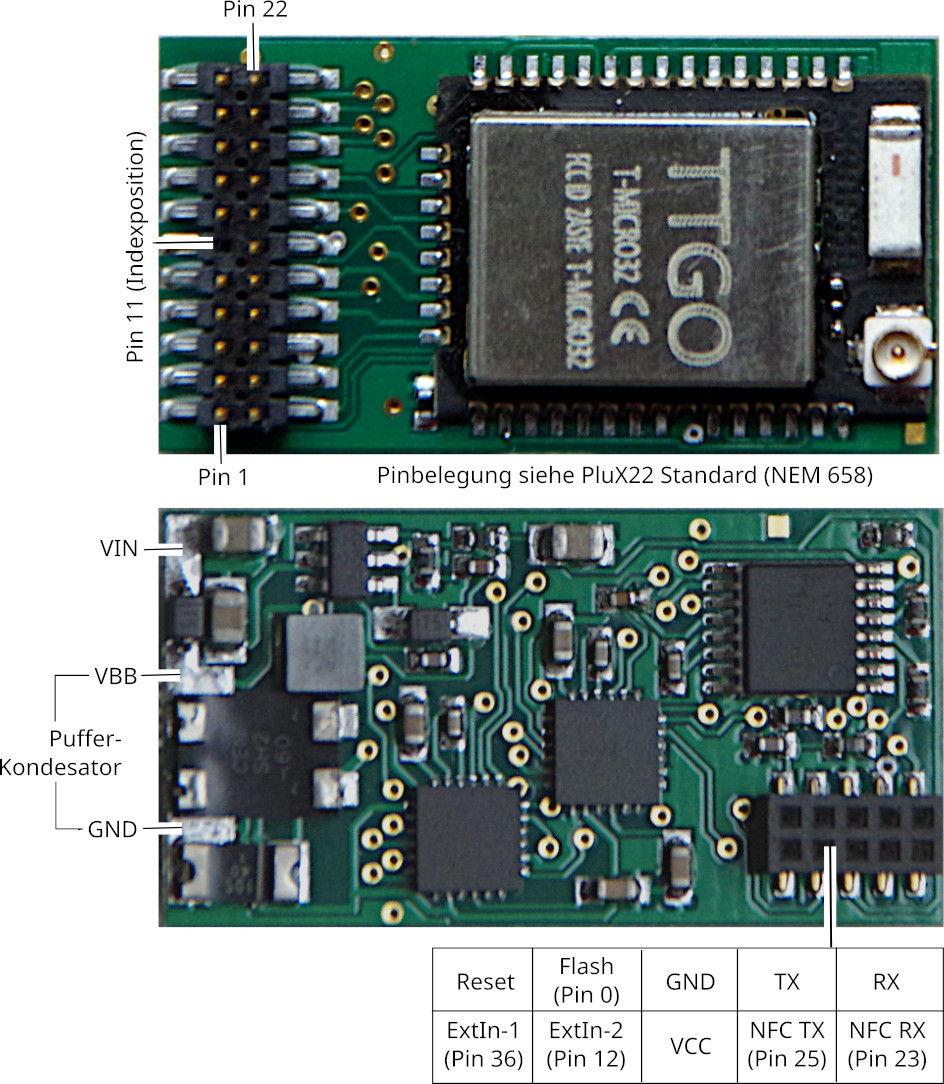

Brochage des connecteurs
Les détails concernant le brochage des connecteurs et les dimensions se trouvent dans la norme RailCommunity RCN-122.
Connexion
Remarques :
- Lors du choix de la tension d’entrée, veuillez impérativement garder à l’esprit que les moteurs, lampes, etc. connectés au module CTC doivent également supporter cette tension !
- La connexion AUX-7 n’est pas assignée.
- Le Zugbus peut être utilisé comme interface SUSI.
Pour connecter :
- enficher le module CTC sur la prise PluX22 à 22 broches de la locomotive.
- brancher le récepteur infrarouge CTC optionnel sur la prise à 10 broches du module CTC (le repère rouge pointe vers le centre de la carte).
L’assignation des connexions d’éclairage et AUX aux interrupteurs dans l’application peut être configurée librement (fichier Cfg.xml).
Autres connexions
- Un lecteur NFC peut être connecté aux broches NFC-TX, NFC-RX, VCC et GND, par exemple pour les petites locomotives de voie G.
- Deux entrées numériques sont disponibles sous ExtIn-1 et ExtIn-2.
Récepteur IR

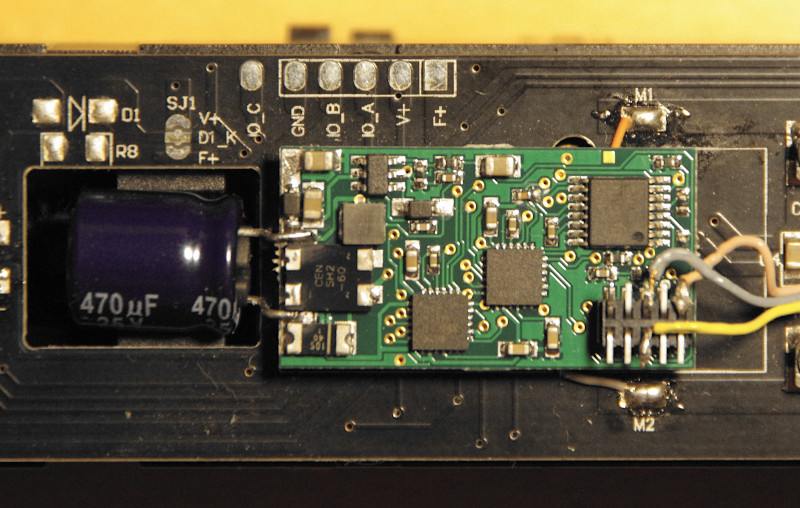

Avec le récepteur IR, nous vous fournissons un câble avec une prise 10 broches adaptée. Installé dans une locomotive Piko BR 147 (#51583-2), cela donne le résultat suivant :
Remarque : Comme le condensateur de soutien de la locomotive Piko n’était pas câblé, nous l’avons directement soudé à notre module CTC pour locomotive PluX22.
