Propriétés communes de tous les modules de commutation CTC

Propriété Description
Tension d’entrée environ 9 V à 24 V DC, courant numérique - (AC seulement avec condensateur de soutien)
Interfaces Balise CTC-IR

À partir de février 2025, nous inclurons une diode TVS avec tous les modules de commutation CTC. Voir à ce sujet la section “Protection contre les surtensions” de la page “Alimentation et routeur”.

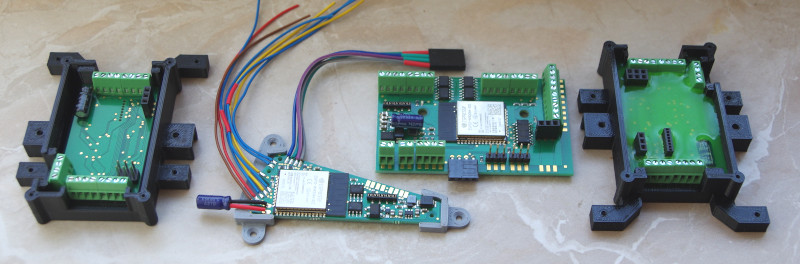

Aperçu des modules de commande CTC (à partir de 40,- EUR)

Pour commuter des aiguillages, des signaux, des lumières, etc., il existe les modules CTC suivants:

Module d’aiguillage CTC Optimisé pour Dimensions Sorties de commutation Servos Entrées de capteur Balises IR Total courant max.
CTC-Weichenmodul Articles magnétiques, voie C Märklin 68 x 26 mm 4x 0,5 A Lowside - - 2 2 A
CTC-Weichenmodul-G Modélisme ferroviaire de jardin, moteur 53 x 31 mm 4x 2 A Pont en H demi 2 4 2 3 A
CTC-Multi-I/O-Board Articles magnétiques, servos 74 x 46 mm 8x 0,5 A Lowside 2 4 2 2 A


Remarques:

  • L’utilisation des modules CTC avec du courant alternatif (AC) ou du courant continu non lissé sans condensateur supplémentaire entraîne des dommages irréparables sur le module CTC.
  • Les sorties de commutation sont distinguées en fonction de savoir si elles commutent la masse ou le moins (LowSide) ou le pôle positif (HighSide). En particulier pour les cartes LED, il existe souvent une ligne commune pour un pôle. Il est alors important de savoir si les sorties de commutation du module sont configurées en HighSide ou LowSide.
  • Un demi-pont H peut être commuté entre le pôle positif et le pôle négatif, mais n’est jamais éteint. En particulier, les articles magnétiques (par exemple, l’entraînement classique d’aiguillage) peuvent subir des dommages permanents en raison d’une mauvaise configuration du pont en H demi et ne doivent donc pas être connectés à un pont H demi.
  • Un module d’alimentation supplémentaire est nécessaire pour les servos.

Instructions d’installation

#

Aiguillages

Pour le module d’aiguillage CTC, vous trouverez les instructions suivantes :

Instructions pour le module d’aiguillage CTC-G :

#

Servos

#

Plaque tournante

Une plaque tournante peut également être connectée au module d’aiguillage CTC-G, voir Branchement de la plaque tournante Fleischmann
