Cette série d’articles décrit la configuration de l’automatisation à l’exemple d’un train de jardin.
Dans la quatrième partie, nous complétons notre gare avec des blocs et des itinéraires.
Important: Les blocs sont toujours identifiés par exactement 2 caractères (lettres, chiffres) dans CTC. L’attribution entre les balises et les blocs se fait uniquement par ce nom, c’est-à-dire toutes les balises d’un bloc doivent commencer par les deux lettres du nom du bloc.
Créer un bloc dans le plan de voie

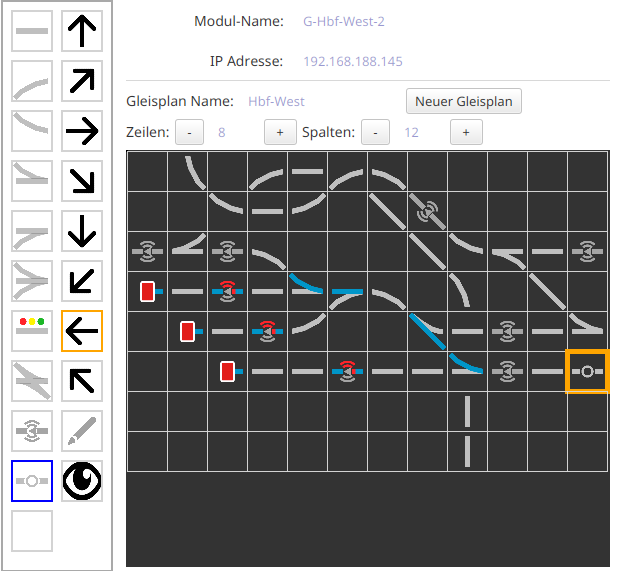

Dès que nous avons établi la première balise d’un bloc, le bloc existe également. Dans ce cas, nous n’avons pas besoin de créer le bloc, mais pouvons le placer directement dans l’image de la voie. Pour ce faire, nous installons un capteur à l’emplacement souhaité dans le sens des aiguilles d’une montre :

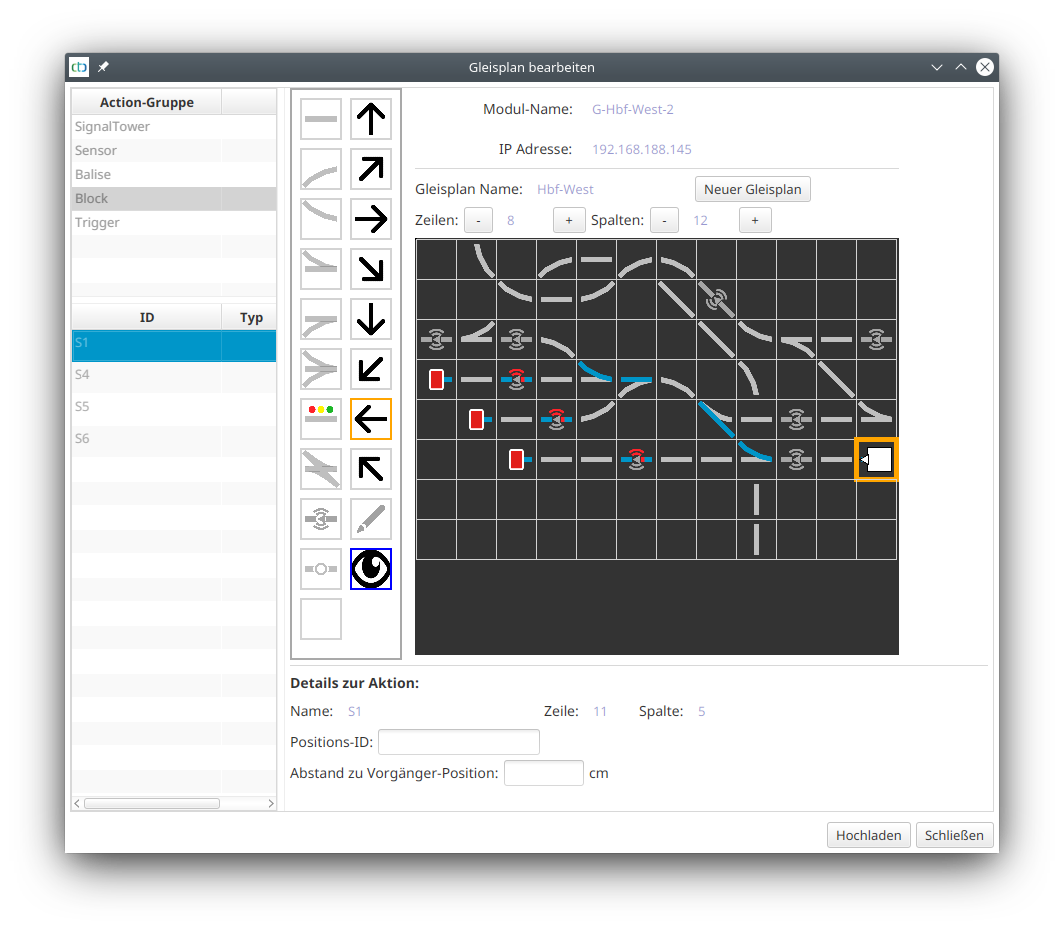

Ensuite, nous sélectionnons le bloc et cliquons sur l’endroit où nous venons d’installer le capteur :
Important : La petite flèche sur le bloc doit pointer dans le sens des aiguilles d’une montre.
Création d’un bloc dans la config
S’il n’y a pas encore de balise pour le bloc, nous pouvons également le créer manuellement. Pour ce faire, nous ouvrons “Editer l’automatisation” d’un module CTC, de préférence le module dont le plan de voie sera plus tard placé sur le bloc. Là, nous cliquons sur le bouton Plus à côté de “Produits et actions”.

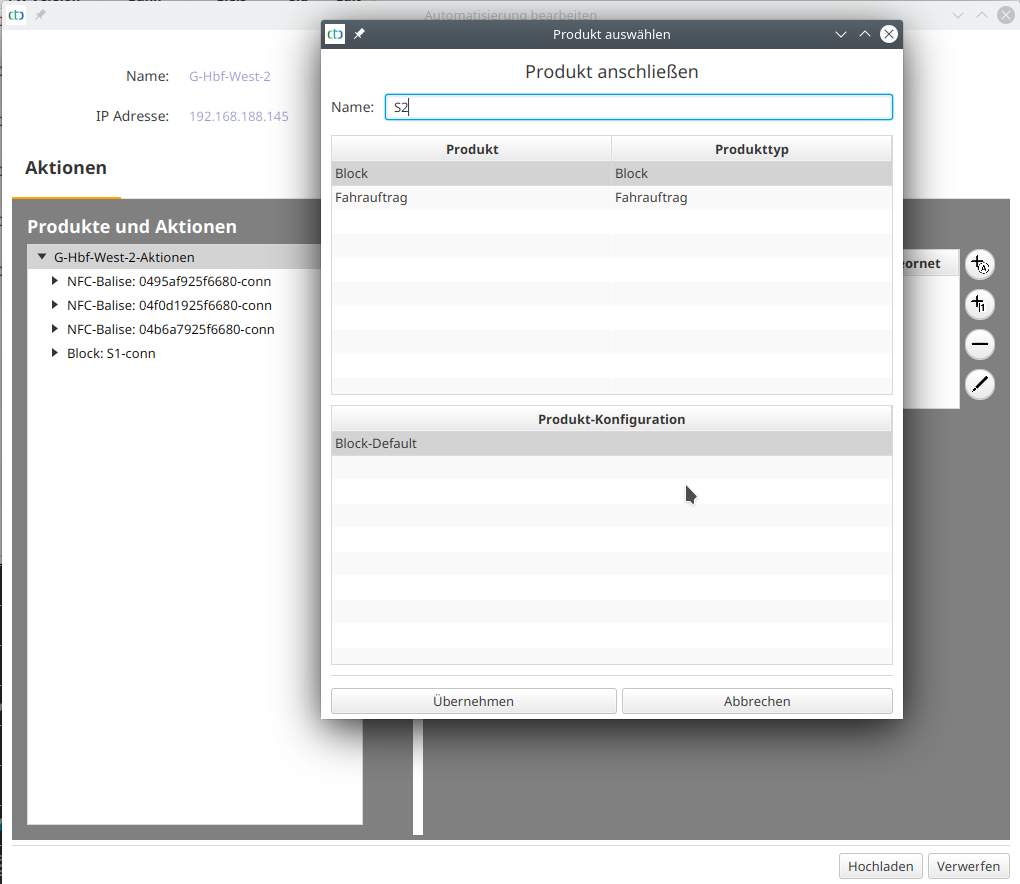

Nous attribuons un nom (exactement 2 caractères), choisissons “Bloc” et cliquons sur “Appliquer”.

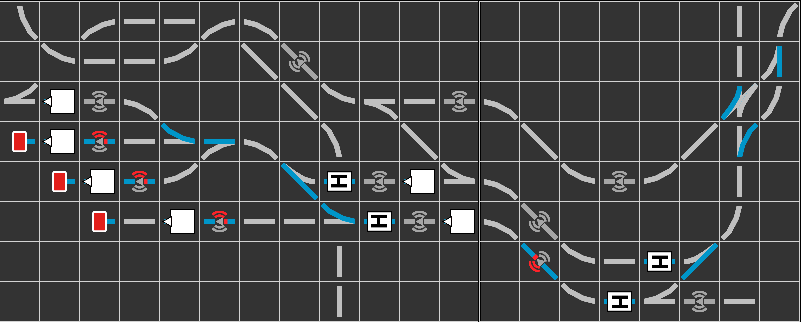

Blocs dans le schéma des voies
Création d’un itinéraire
Un itinéraire est la connexion entre deux blocs. Il est toujours créé au niveau du bloc où l’itinéraire commence. Pour cela, nous ouvrons le dialogue “Modification de l’automatisation” du module CTC, dans lequel le bloc de départ est défini. En règle générale, c’est le même module CTC sur lequel le plan de voie est également stocké, qui montre le bloc.

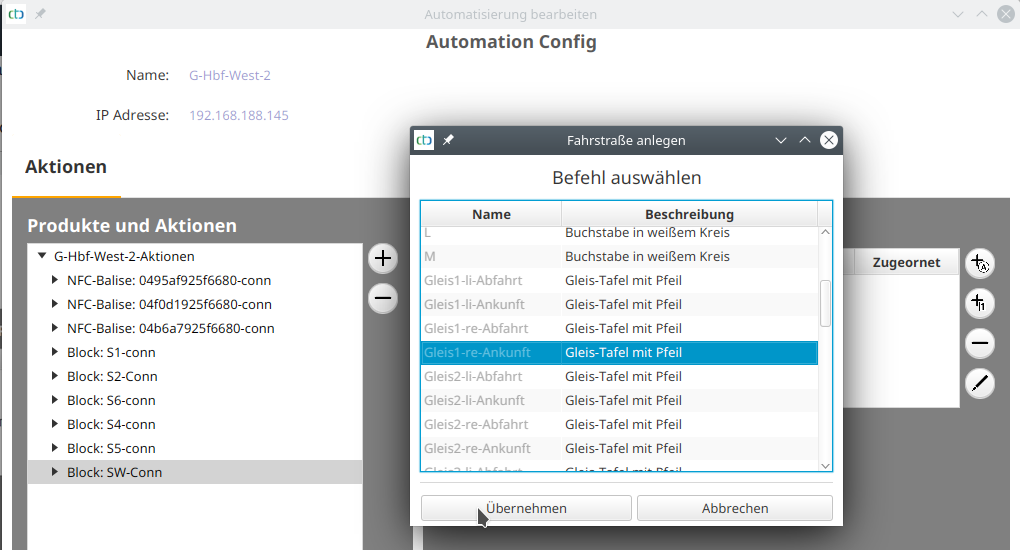

Là, nous cliquons sur le bloc, puis sur le bouton plus à droite de “Produits et actions” :

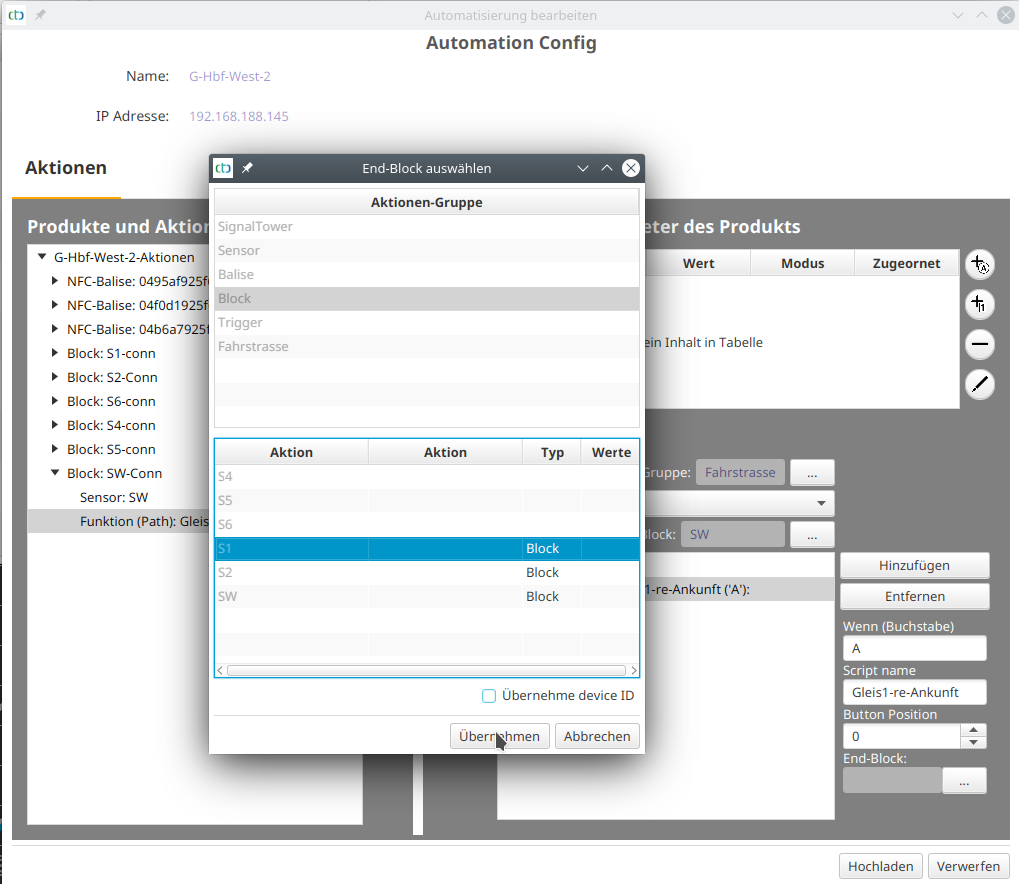

Sur la nouvelle route que nous avons créée, nous sélectionnons la ligne de script qui commence par “Changer vers”. Là, nous cliquons sur le bouton sous “Bloc de fin” et sélectionnons la fin de l’itinéraire :
Ensuite, nous cliquons sur le bouton “Ajouter” pour ajouter la première commande de commutation :

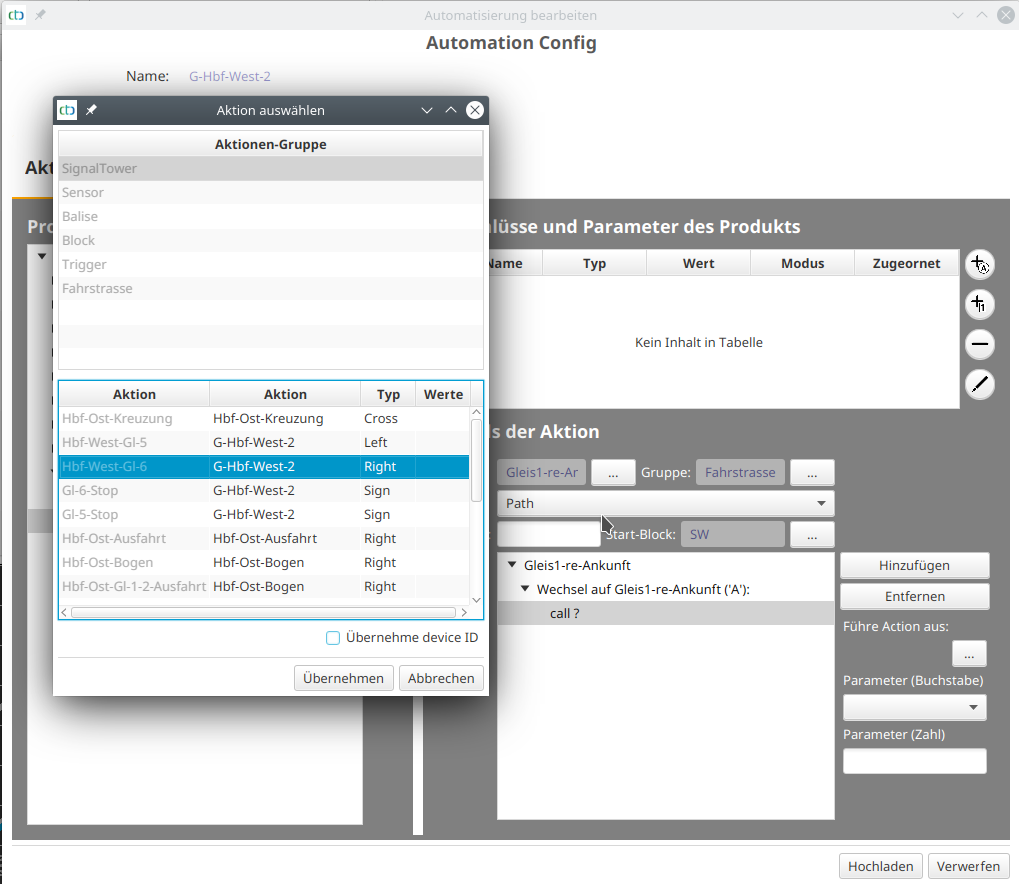

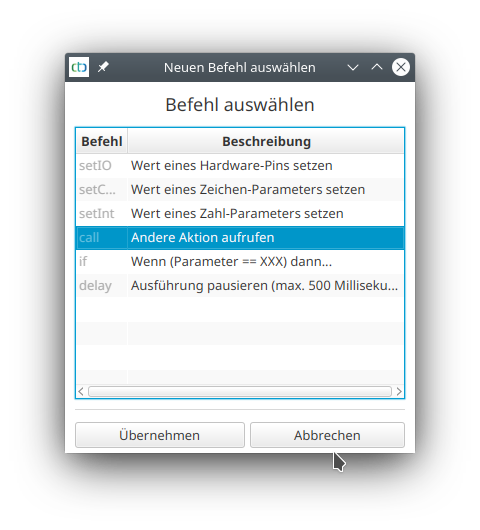

Nous choisissons “call” et cliquons sur “Appliquer”. La fenêtre du script passe à la nouvelle “call”. Puis nous cliquons sur le bouton sous “Exécuter Action” pour choisir l’aiguillage à commuter :

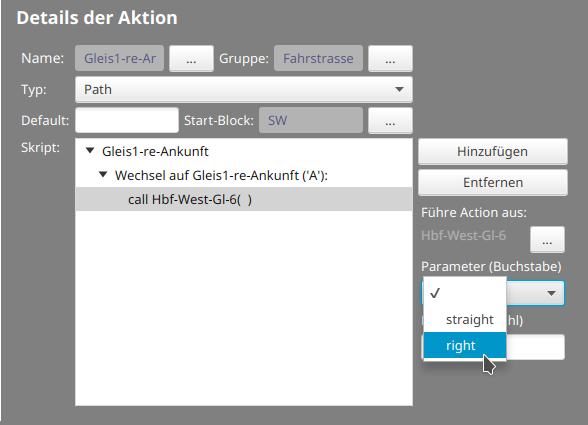

Nous marquons éventuellement le groupe d’actions, puis l’aiguillage désiré et cliquons sur “Appliquer”. Enfin, nous définissons encore la direction dans laquelle l’aiguillage doit commuter à l’aide du choix sous “Paramètre” :

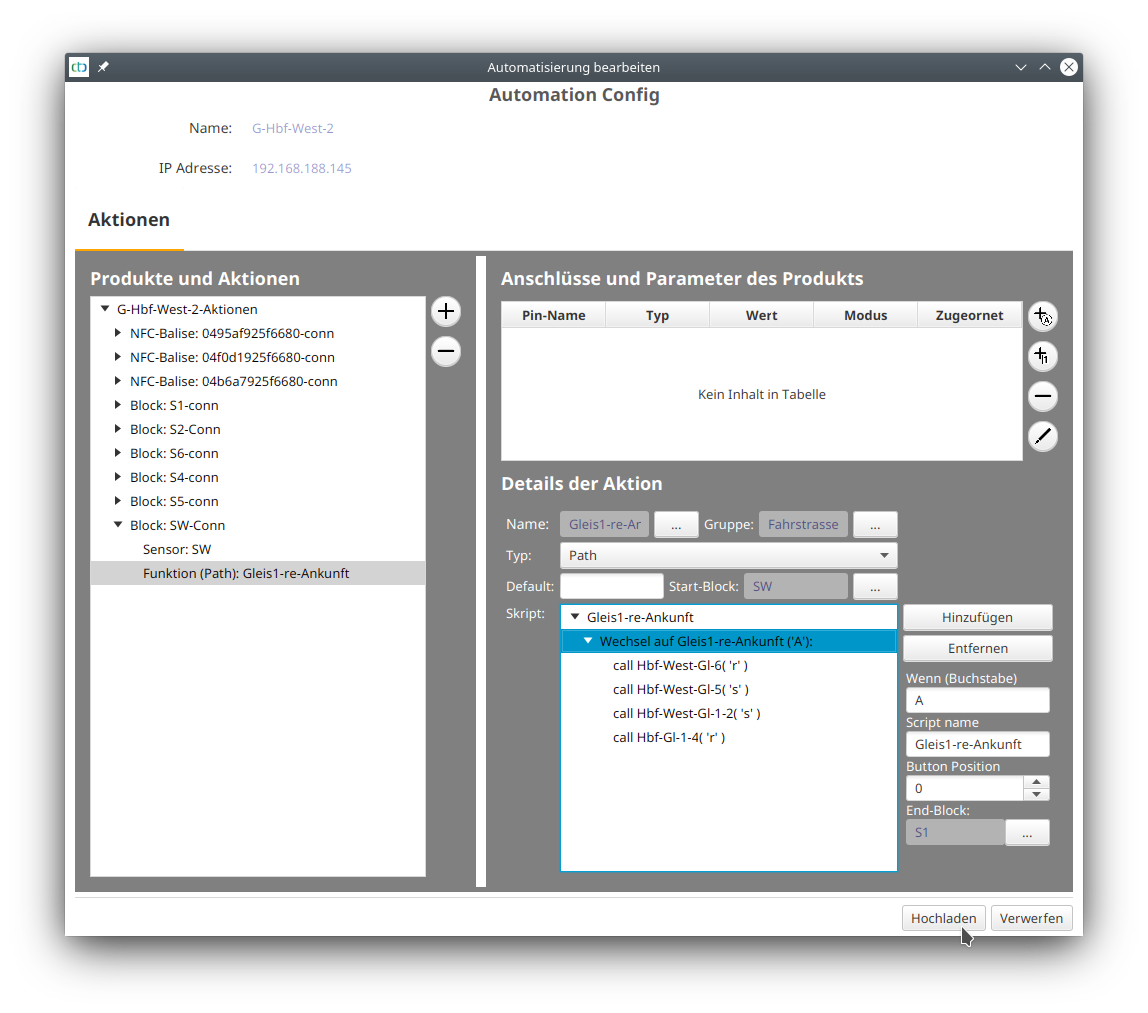

C’est à ce que ressemble l’itinéraire complètement configuré :
Pour conclure, nous cliquons sur “Téléverser”.
Commutation de l’itinéraire

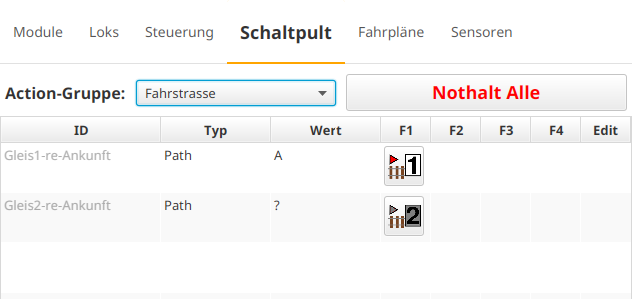

Dans le panneau de configuration, nous trouvons maintenant un groupe d’action “Itinéraire”, avec lequel nous pouvons commuter nos itinéraires. Après avoir cliqué sur le bouton, celui-ci devient coloré :

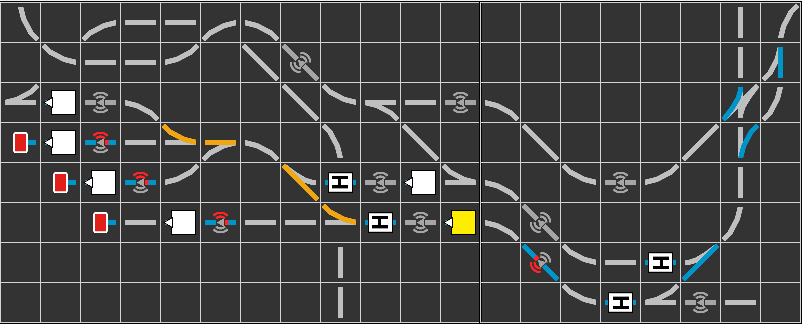

Lors de la commutation de l’itinéraire, toutes les aiguillages et le bloc de destination sont réservés, puis les aiguillages sont commutés. La réservation reste en place jusqu’à ce qu’une locomotive atteigne le bloc de destination. Les aiguillages réservés sont colorés en orange, le bloc réservé en jaune :

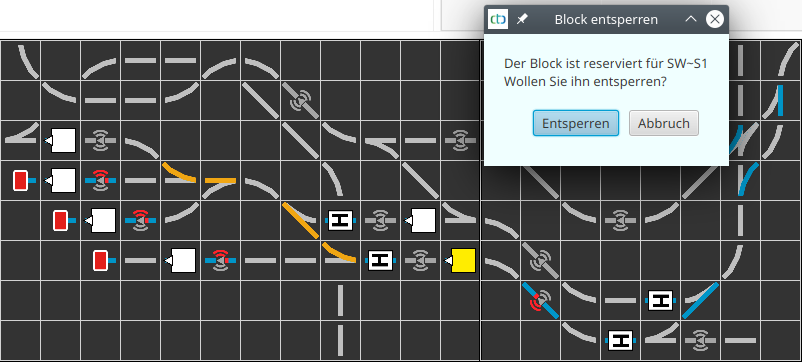

En faisant un clic droit sur le bloc de destination, l’itinéraire peut être réinitialisé, sans qu’une locomotive ne doive atteindre le bloc de destination :
Rétracter l’itinéraire
