Le tourne-disque Fleischmann 6651 peut être connecté au CTC-Aiguillage Module-G et ainsi être contrôlé par l’application CTC. Le principe de connexion présenté ici est probablement valable également pour beaucoup d’autres tourne-disques (non-numériques).
Les connexions du tourne-disque sont composées d’un câble à 3 fils (rouge/jaune/gris) pour le mouvement du tourne-disque et un câble à 2 fils (2x jaune) pour l’alimentation électrique de la voie sur la plaque de tournage. Les fils jaune et rouge sont la connexion du moteur. Le fil gris est utilisé pour démarrer le mouvement de rotation.

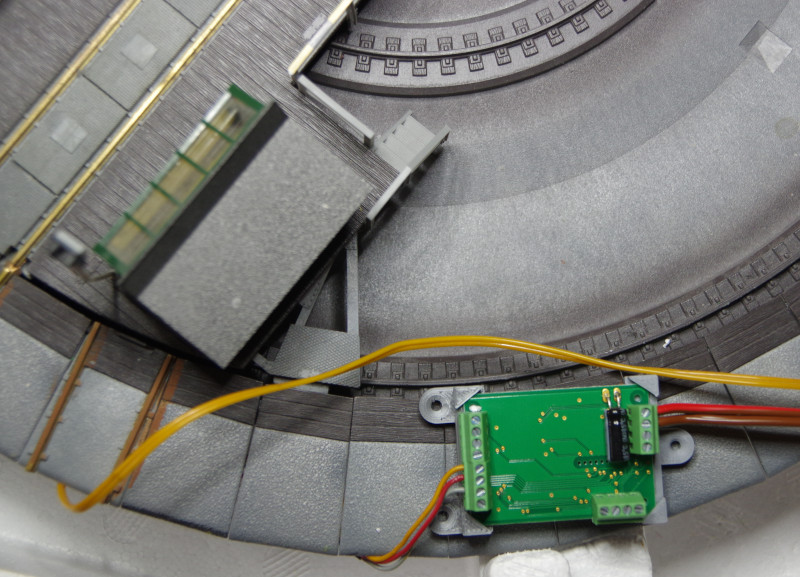

Nous connectons tous les trois fils jaune/rouge/gris aux ports HB du CTC-Aiguillage Module-G, ici :
- jaune à HB-1
- rouge à HB-2
- gris à HB-3
Nous connectons ensuite les ports Track-A et Track-B du CTC-Aiguillage Module-G à une alimentation de tension appropriée (selon la fiche technique 12 à 14 volts). Pour notre stand d’exposition, j’étais un peu audacieux et j’utilisais l’alimentation de 15 volts disponible sur place.

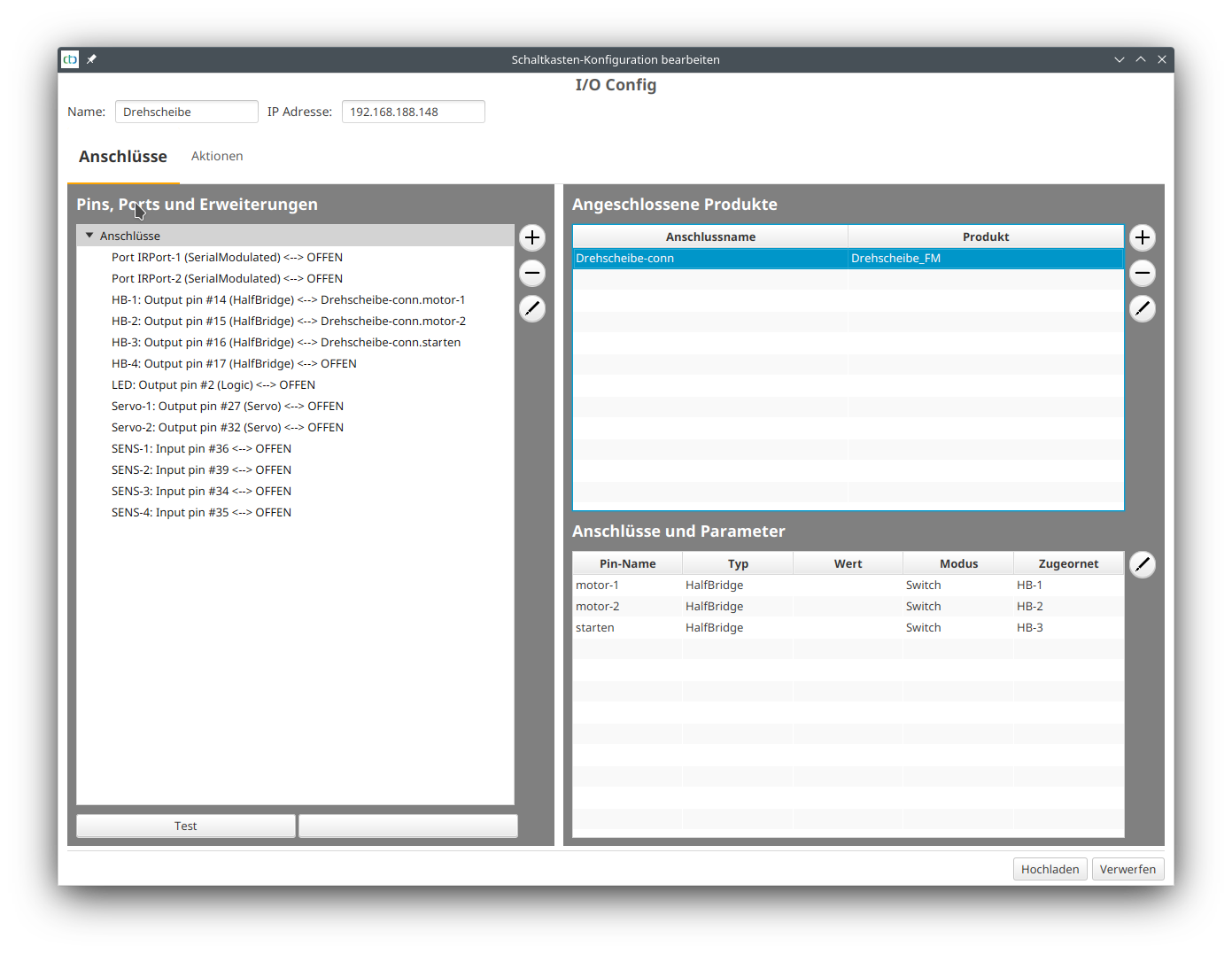

Une fois que le CTC-Aiguillage Module-G est connecté à notre WIFI modélisme ferroviaire, nous ouvrons le dialogue de configuration (icône de crayon) et cliquons sur “Changer la configuration”. Nous choisissons le tourne-disque dans le catalogue de produits “universel-autres.xml” et connectons les pins comme le montre la capture d’écran suivante :
Le tourne-disque apparaît ensuite dans le “Tableau de commande” :
