Le module multi-I/O CTC et le module CTC-Lokmodul-H0d sont livrés, par défaut, avec des connexions pour deux servos de modélisme.

Les servos ne sont certes pas les moteurs les plus couramment utilisés dans le modélisme ferroviaire, mais ils sont régulièrement mentionnés pour les tâches suivantes :

  • Les moteurs d’aiguillage
  • Lever et abaisser les pantographes (des locomotives électriques)
  • Effets spéciaux

Dans l’application CTC, les servos peuvent se présenter de deux façons :

  • En tant que fonction : Dans ce cas, ils définissent deux ou plusieurs positions du servo qui sont atteintes en appuyant sur un bouton.
  • En tant que commande : Dans ce cas, vous pouvez régler le servo sur toute sa plage de contrôle à l’aide de boutons plus / moins ou d’un curseur.

    Commande d’aiguillage

Dans le cas de la commande d’aiguillage, le servo fonctionne comme n’importe quelle autre commande d’aiguillage.

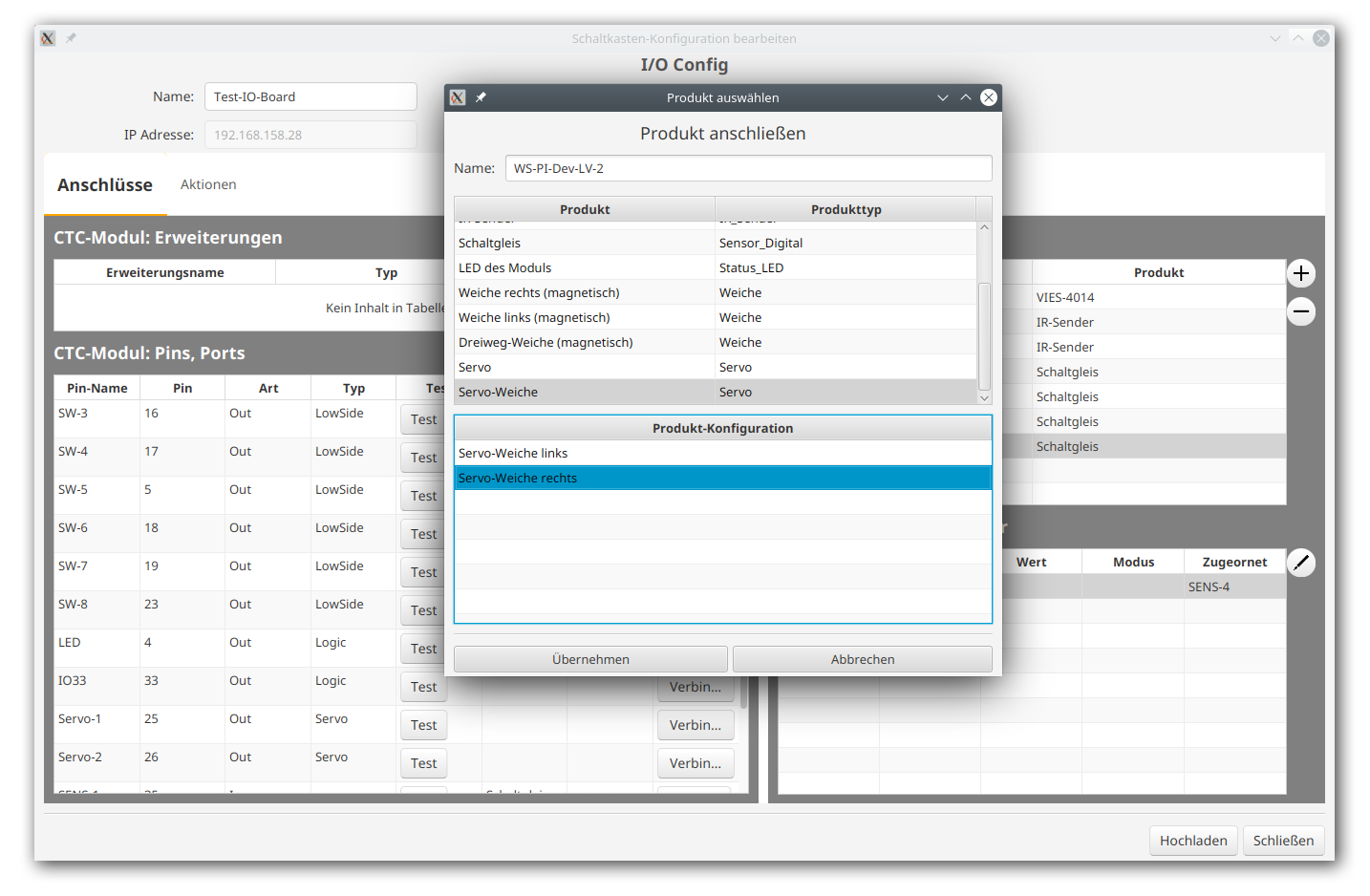

Pour cela, ouvrez la configuration de la carte multi-I/O à laquelle votre commande d’aiguillage servo est connectée. Cliquez ensuite sur le bouton “+” à droite de “Produits connectés” et choisissez le “Servo-aiguillage” dans le catalogue de produits “universell-weichen.xml” :

Catalogue de produits Servo-aiguillage

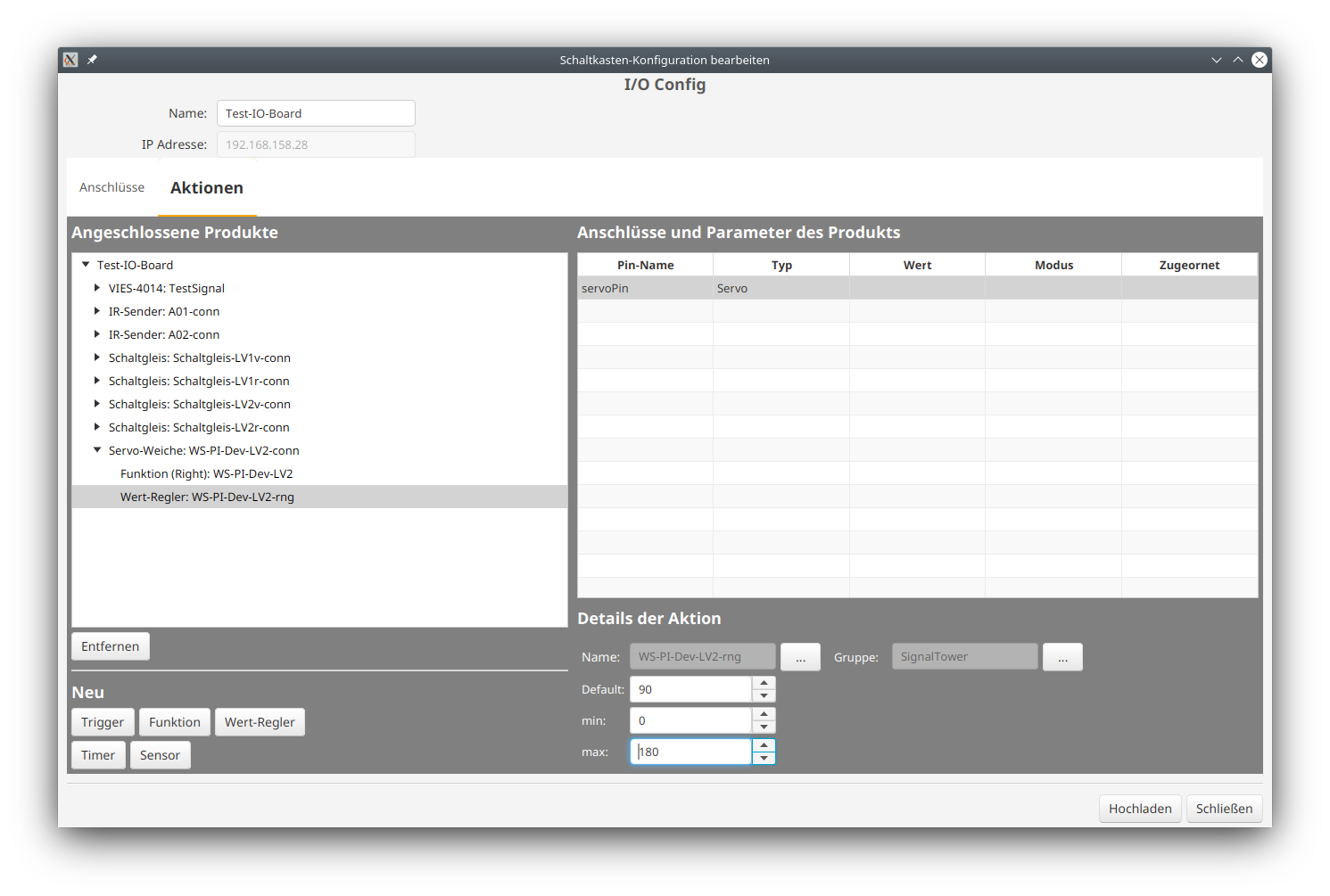

Après avoir effectué la connexion, vous devez simplement ajuster les valeurs du servo pour les deux positions de commande. Pour cela, passez à l’onglet “Actions” et choisissez la fonction sous le servo-aiguillage. Ensuite, sélectionnez les commandes “pin[]” dans le script et entrez les valeurs correctes pour votre entraînement.

Réglages d'un servo-aiguillage

L’entraînement d’aiguillage servo ainsi créé ne diffère en aucune façon dans son utilisation d’un aiguillage avec entraînement magnétique. C’est-à-dire qu’il apparaît exactement de la même manière sur le pupitre de commande, comme d’autres aiguillages et peut être placé exactement de la même manière sur l’image de la piste.

#

Déterminer les positions du servomoteur

Si vous devez d’abord déterminer les positions du servomoteur, ajoutez ensuite un contrôleur de valeur pour votre servomoteur :

Valeurs de réglage d'un aiguillage à servomoteur

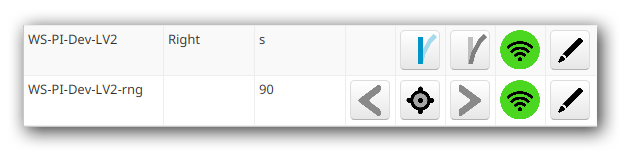

Ensuite, vous avez pour votre aiguillage, un contrôleur de valeur supplémentaire. Avec ses flèches, vous pouvez ajuster votre servomoteur par paliers de 5 degrés, afin de déterminer la position optimale :

Valeurs de réglage d'un aiguillage à servomoteur

Dès que vous avez les valeurs appropriées, vous pouvez retirer votre contrôleur de valeur de la config.

Servo en général

Pour toutes les autres applications de servos, vous trouverez l’entrée “Servo” dans le catalogue de produits “universell-weichen.xml”. Là, vous pouvez choisir si vous voulez l’utiliser comme régulateur de valeur ou comme fonction.

Dans la liste des panneaux de contrôle, le servo en tant que régulateur de valeur ressemble à ceci :

Panneau de contrôle Servo régulateur de valeur

et comme un interrupteur (fonction) comme ceci :

Panneau de contrôle Servo interrupteur
