Cette série d’articles décrit la configuration de l’automatisation à travers l’exemple d’un jardin ferroviaire.

Dans la troisième partie, nous complétons notre gare avec des panneaux d’arrêt.

Création d’un panneau d’arrêt

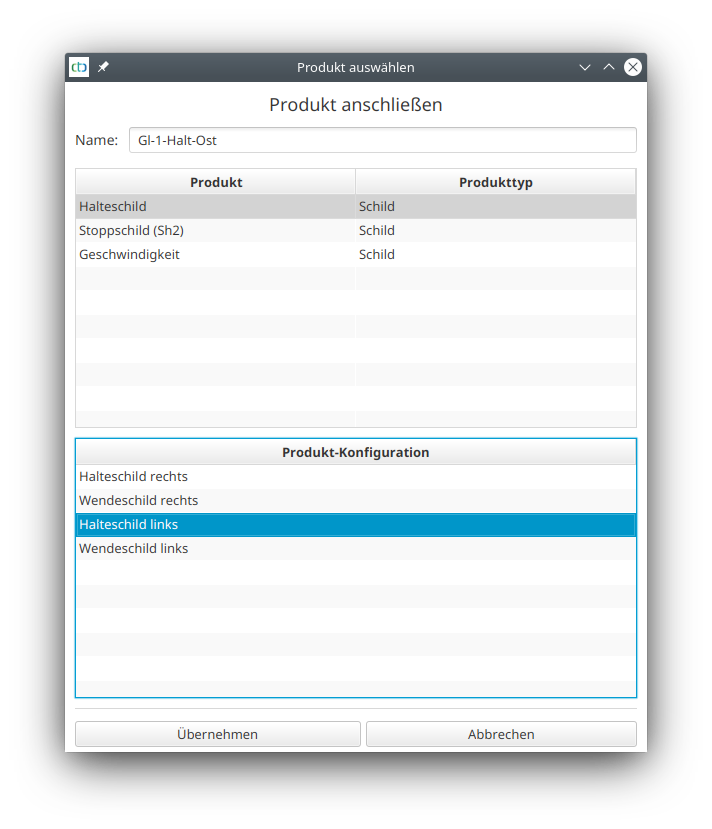

Nous choisissons un module CTC à proximité, par exemple celui qui commute l’aiguillage vers la voie de garage correspondante. Nous allons dans la configuration et cliquons sur le bouton Ajouter un produit. Nous choisissons le catalogue “universell-schilder.xml” et le “Panneau d’arrêt” dans la bonne direction :

Création d'un panneau d'arrêt

Ensuite, nous cliquons sur “Appliquer”.

Dans le dialogue de configuration, nous cliquons sur “Télécharger”.

Placer le panneau d’arrêt dans le plan des voies

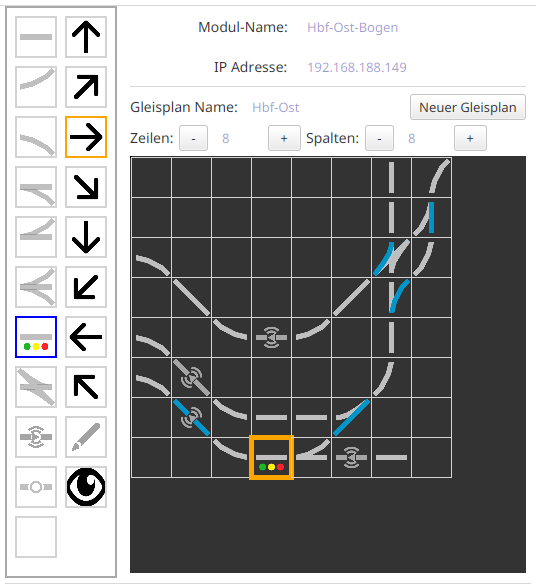

Dans le plan des voies correspondant, nous plaçons un segment de voie à feux dans la direction appropriée:

Panneau d'arrêt dans le plan des voies 1

Ensuite, nous sélectionnons le panneau nouvellement créé du groupe d’actions “Signal-Tower” et nous cliquons sur le feu que nous venons de placer sur le plan des voies. Le symbole du feu est remplacé par le symbole H:

Panneau d'arrêt dans le plan des voies 2

Enfin, nous cliquons sur “Télécharger”.

Lier le panneau d’arrêt avec la balise NFC

Pour lier le panneau d’arrêt à la balise NFC, ouvrez le dialogue “Modifier l’automatisation” de la disposition des pistes où vous avez placé la balise NFC. Ensuite, recherchez la balise NFC sous “Produits et actions” et sélectionnez le déclencheur.

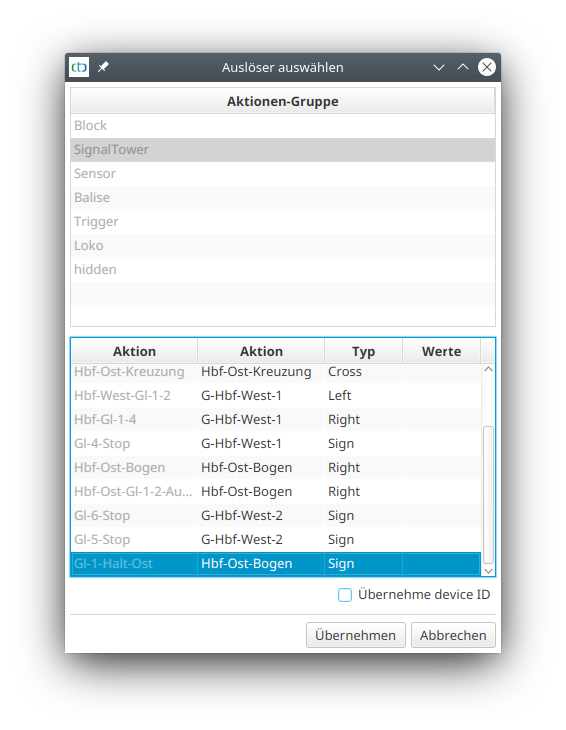

À droite de “Déclencheurs”, nous cliquons sur le bouton “Sélectionner”. Le groupe d’actions “SignalTower” devrait déjà être sélectionné. Dans la liste inférieure, nous cliquons sur notre panneau d’arrêt:

Déclencheur lier le panneau d'arrêt à la balise 1

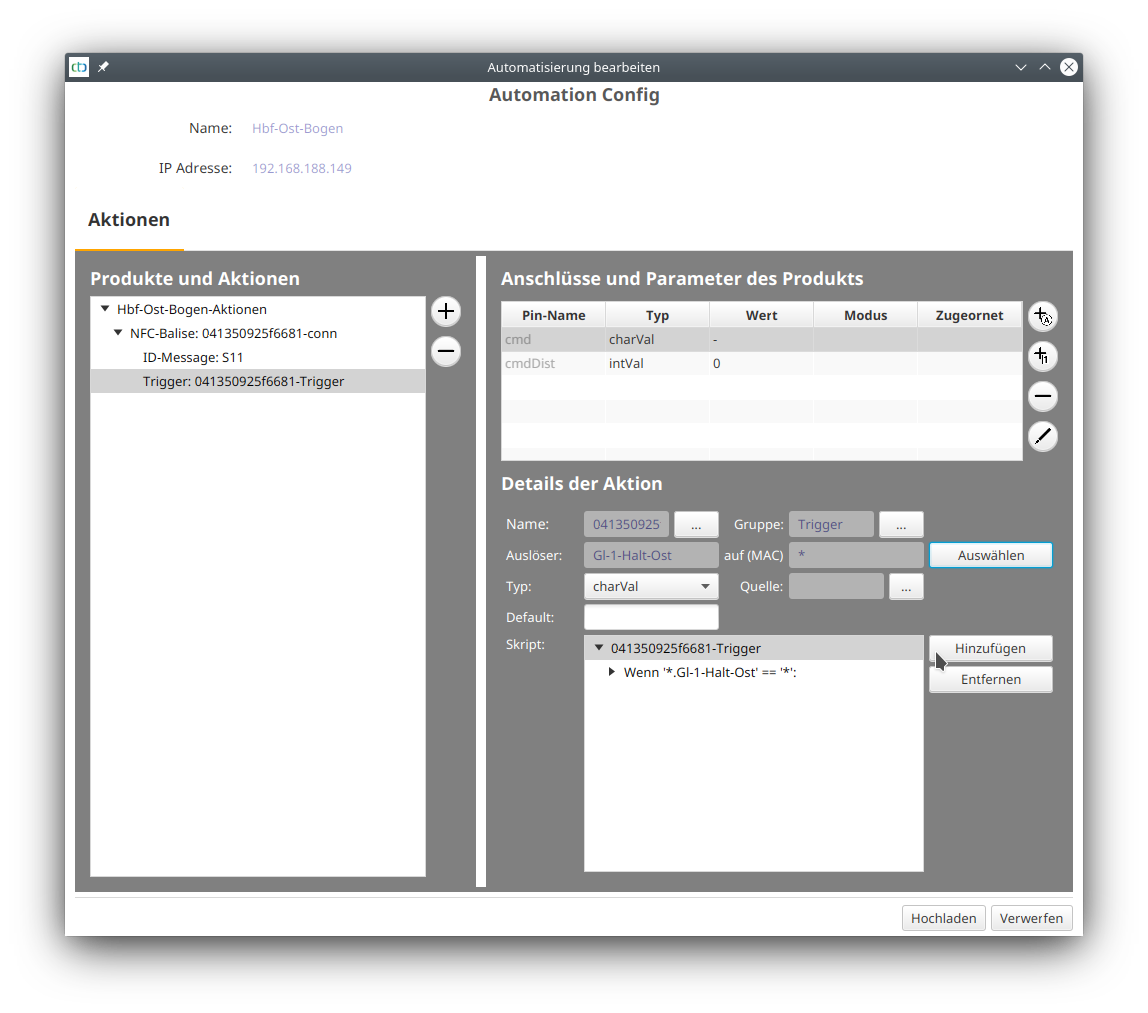

Ensuite, nous cliquons sur appliquer et notre configuration d’automatisation devrait ressembler à ceci :

Déclencheur lier le panneau d'arrêt à la balise 2

Par la suite, nous cliquons sur “Télécharger”.

Peu après, notre panneau d’arrêt apparaît sur la disposition des pistes.

Chaque fois qu’une locomotive passe sur la balise liée au panneau d’arrêt en mode automatique, elle s’arrête. Une locomotive pilotée manuellement ignore le panneau d’arrêt.
