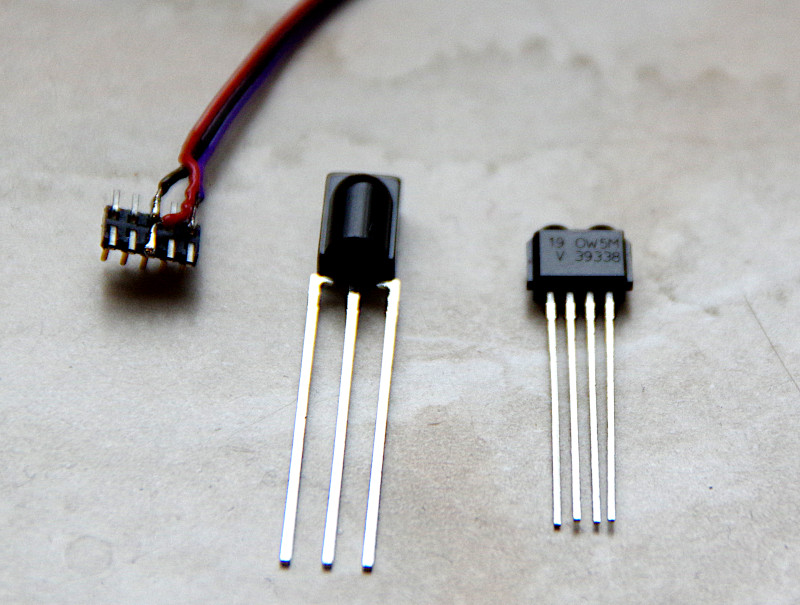

Les récepteurs IR sont des récepteurs infrarouges pour une longueur d’onde de 950 nm et une fréquence de modulation de 38 kHz. L’image montre à gauche le Vishay TSOP98438 actuellement disponible et à droite le Vishay TSOP39338, environ deux fois plus fin, encore en phase d’évaluation.

IR-Empfänger und Kabel

Acheter maintenant

Les broches sont numérotées de gauche à droite sur les deux photos et sont affectées comme suit :

  • Pour le TSOP98438 (plus grand) : 1-Out (données, violet), 2-GND (noir), 3-Vs (3,3V, rouge)
  • Pour le TSOP39338 (plus petit) : 1-GND (noir), 2-Vs (3,3V, rouge), 3-Out (données, violet), 4-GND (noir). Il suffit de connecter l’une des deux masses (GND).

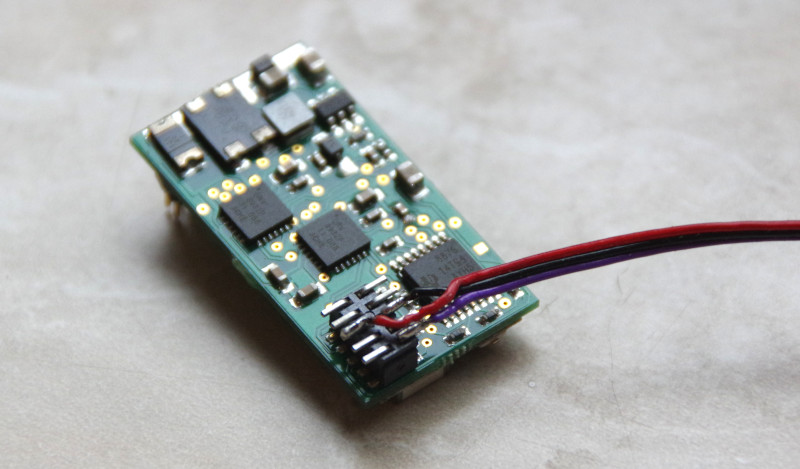

Nous fournissons toujours des câbles avec des connecteurs adaptés au module de la locomotive. La photo montre un module CTC-Lokmodul-PluX22 (avec 21mtc, c’est exactement pareil) : IR-Empfänger und Kabel

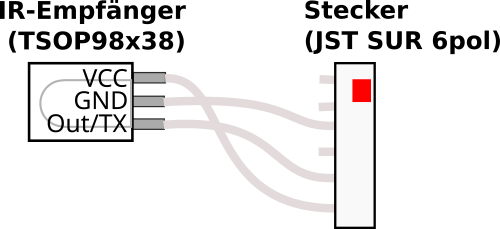

Voici comment le connecteur 6 broches utilisé avec le CTC-Lokmodul-M3 est relié au récepteur IR :

IR-Empfänger und Stecker für M3
