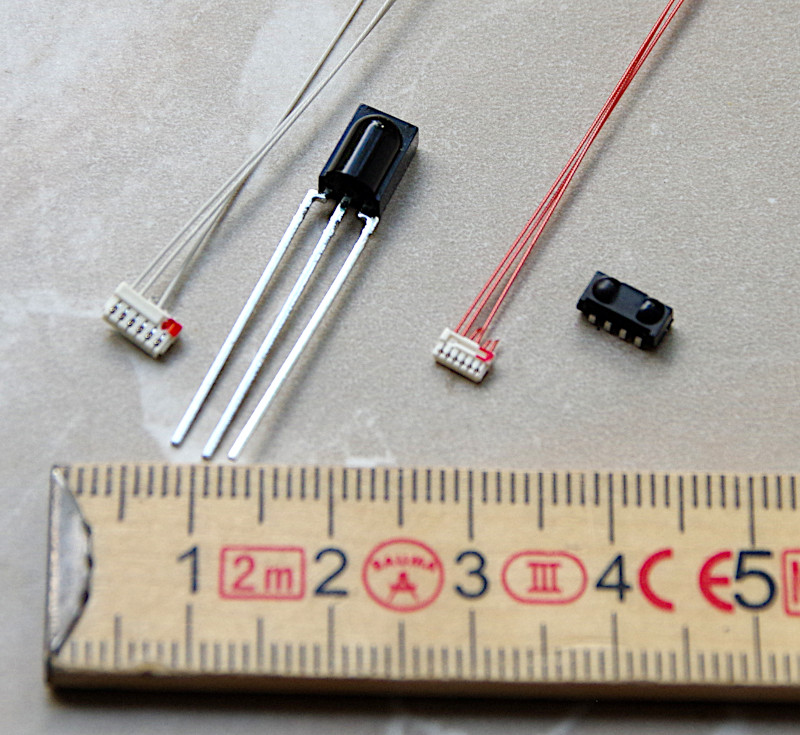

Bei den IR-Empfängern handelt es sich um Infrarot-Empfänger für einer Wellenlänge von 950 nm und einer Modulationsfrequenz von 38 kHz. Das Bild zeigt links den für ab Spur H0 gedachten Vishay TSOP98438 und rechts den für Spur N und TT gedachten Vishay TSOP77338:

IR-Empfänger und Kabel

Der etwa halb so dicke Vishay TSOP39338 hat sich in der Evaluierung als ungeeignet gezeigt, da er nicht flach eingebaut werden kann.

Jetzt kaufen: 6pol-Stecker Mini 6pol-Stecker 10pol-Stecker

Die Pin sind in beiden Fotos von links nach rechts nummeriert und wie folgt belegt:

  • Beim größeren TSOP98438: 1-Out (Daten, violett), 2-GND (schwarz), 3-Vs (3,3V, rot)
  • Beim kleineren TSOP77338: 1-GND (schwarz), 2-Vs (3,3V, rot), 3-Out (Daten, violett), 4-GND (schwarz). Es genügt, wenn einer der beiden GND angeschlossen ist.

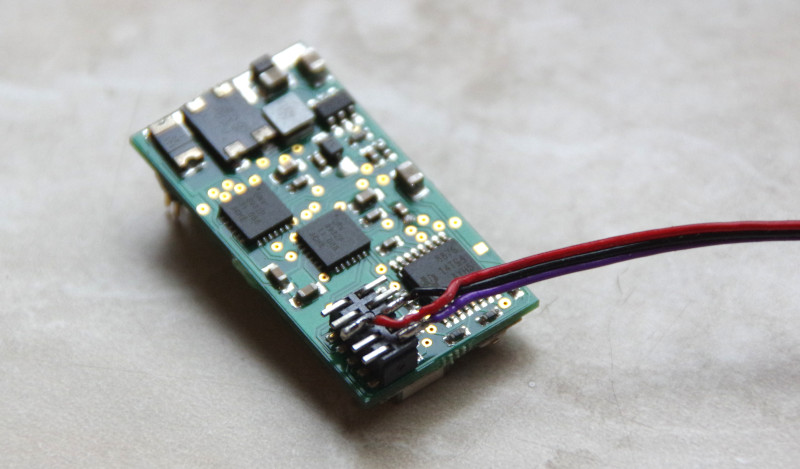

Wir liefern immer Kabel mit zum Lokmodul passenden Stecker mit. Das Foto zeigt ein CTC-Lokmodul-PluX22 (mit 21mtc sieht das genau gleich aus) mit dem alten 10pol-Stecker: IR-Empfänger und Kabel

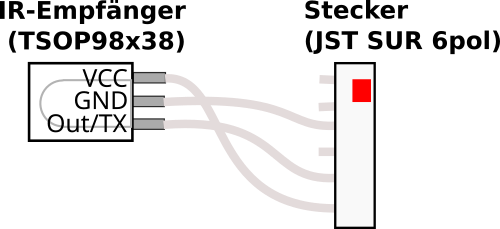

So wird der beim CTC-Lokmodul-M3 verwendete 6pol Stecker mit dem IR-Empfänger verbunden:

IR-Empfänger und Stecker für M3

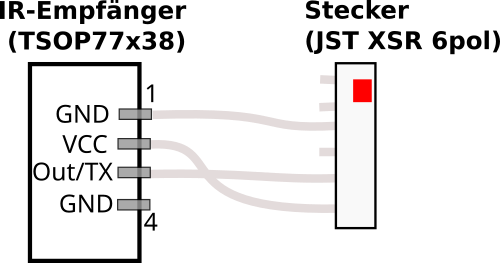

So wird der beim CTC-Lokmodul-S3 verwendete 6pol Stecker mit dem Mini IR-Empfänger verbunden:

Mini-IR-Empfänger und Stecker für S3
