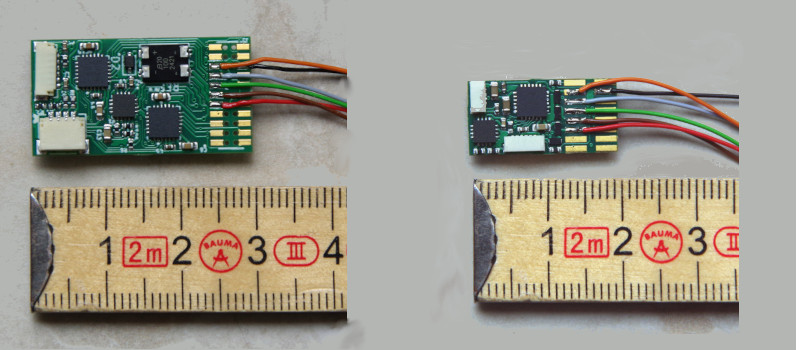

Das Bild zeigt links das CTC-Lokmodul-M3-DCC und rechts das CTC-Lomodul-S3-DCC.
Die DCC-Varianten der CTC-Lokmodule sind zum Ansteuern eines DCC Dekoders optimiert. Damit ist es möglich den original DCC-Dekoder in der Lok zu belassen und somit auch Original-Sounds mit CTC weiterzunutzen.
Die elektrischen Eigenschaften sind identisch mit dem CTC-Lokmodul-M3 bzw. CTC-Lokmodul-S3
In der Übersicht “CTC-Lokmodule” finden Sie weitere Lokmodule und Links zu Einbauanleitungen.
Anschluss

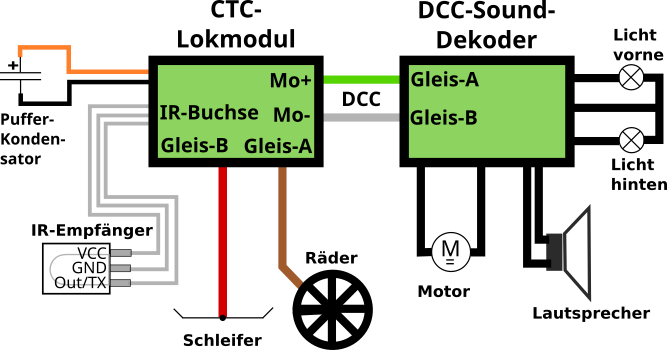

Zum Einbau wird der Gleisanschluss des bestehenden DCC-Dekoders aufgetrennt und das Gleis ans CTC-Lomodul-DCC angeschlossen. Der Motorausgang des CTC-Lokmodul-DCC wird mit dem Gleiseingang des DC-Dekoders verbunden:

IR-Empfänger und Kondensator werden wie üblich ans CTC-Lokmodul angeschlossen.
IR-Empfänger
Zum jeweiligen IR-Empfänger liefern wir Ihnen ein Kabel mit passendem 6-poligen Stecker.
Pufferkondensator
Für den Pufferkondensator sind die Kabel bereits ans CTC-Lokmodul angelötet:
- Der Pluspol (VBB) kommt an das orange Kabel.
- Der Minuspol (GND) kommt ans schwarze Kabel.
Optional liefern wir das CTC-Lokmodul-DCC bereits mit angelötetem Kondensator.
Pinbelegung und Maße
Details zu Pinbelegung und Maßen finden Sie in den Datenblättern zu CTC-Lokmodul-M3 bzw. CTC-Lokmodul-S3.
