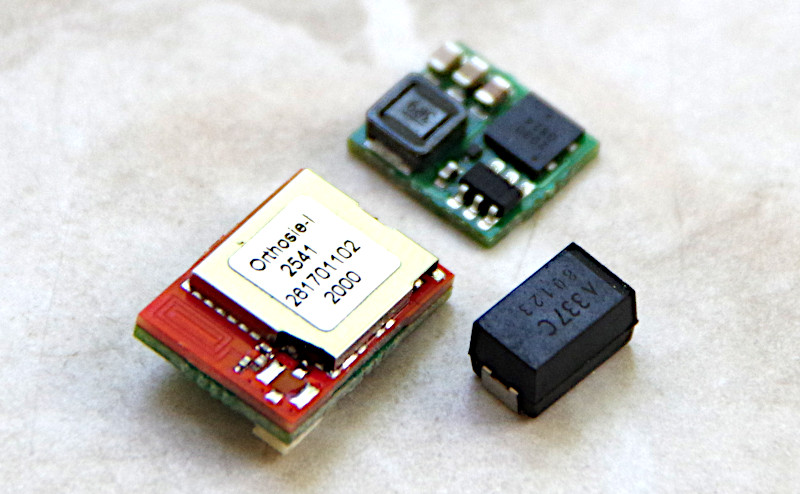

Das Bild zeigt links vorne das Lokmodul-XS3 und rechts daneben den Pufferkondensator (330 µF, 16 Volt). Dahinter sieht man den Spannungsregler Power-XS.
Das CTC-Lokmodul-XS3 (extra small) ist für Loks ab Spur-N optimiert und in folgenden Varianten verfügbar:
- mit Lötpads für Gleis, Motor, Licht und bis zu 2 AUX-Anschlüsse,
- auf Anfrage mit Kabeln.
Die Varianten mit genormten Stecker können ohne Lötarbeiten eingebaut werden. Für den Umbau älterer (auch analoger) Loks können Sie die Variante mit Kabel oder Lötpads verwenden. Bei unseren eigenen Analog-Umbauten hat sich die Variante mit Lötpads bewährt, weshalb wir sie jetzt auch im Shop anbieten.
| Eigenschaft | Beschreibung |
|---|---|
| Optimiert für | Loks ab Spur N mit NEM-651 oder zum Anlöten |
| Maße Lokmodul-XS3 | 13 x 9,5 x 4,2 mm |
| Maße Power-XS | 8 x 9,3 x 2,5 mm |
| Prozessor | Espressif ESP32-C3 (Würth Orthosie) |
| Eingangsspannung | mit Power-XS 5 V bis 16 V; Lokmodul-XS direkt 3 V bis 3,6 V |
| Motorausgang | 1x Gleichstrom-Motor ohne Lastregelung, Dauerstrom ca. 1,0 A |
| Schaltausgänge | 2x 500 mA Halbbrücke (F0L, F0R); 2x LED 3,3V (470 Ohm auf Platine) |
| Strom Summe max. | 2 A |
| Schnittstellen | MicroSUSI, CTC-IR-Empfänger |
| Strom online passiv | TBD |
| Strom booten | TBD |
In der Übersicht “CTC-Lokmodule” finden Sie weitere Lokmodule und Links zu Einbauanleitungen.
Anschluss
Hinweise:
- Bei der Wahl der Eingangsspannung bitte unbedingt daran denken, dass am CTC-Modul angeschlossene Motoren, Lampen, … und auch der Pufferkondensator diese Spannung vertragen müssen!
- Die kompakten Kondensatoren beschränken die Eingangsspannung auf maximal 16 Volt.

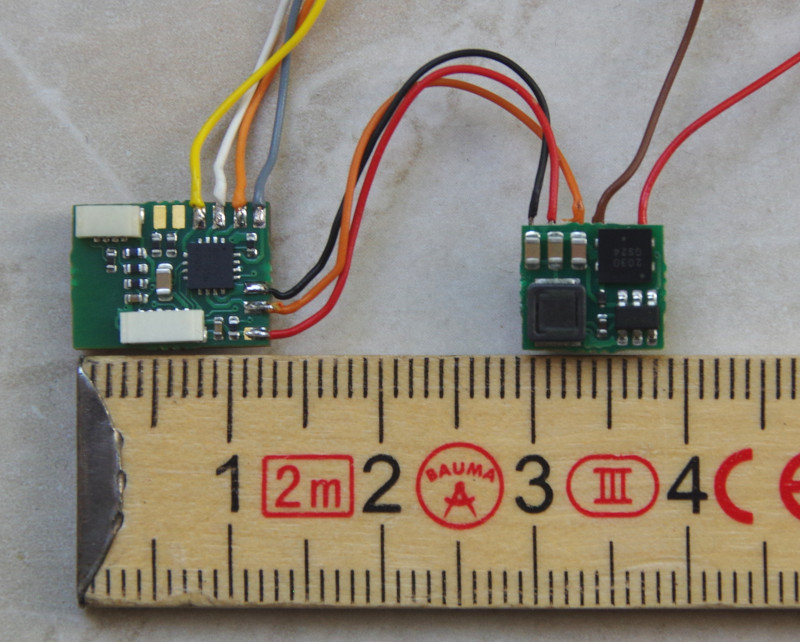

Zum Anschließen
- Das CTC-Lokmodul-XS3 und das CTC-Powermodul-XS verbinden: Pluspol Gleisspannung (VBB, orange), Prozessorspannung (VCC, rot) und Minuspol (GND, schwarz).
- Den Pufferkondensator am CTC-Powermodul-XS anlöten (Rückseite): Pluspol Gleisspannung (VBB, orange) und Minuspol (GND, schwarz).
- Motor und Licht an den KOntakten im Bild oben anlöten: Hier ein NEM-651 Kabel (Motor grau und orange), Licht (vorne weiß, hinten gelb).
- Die im Bild freien Lötpads oben links sind die beiden zusätzlichen LED-Anschlüsse (AUC).
- Den optionalen CTC IR-Empfänger auf die 6-polige Buchse am CTC-Modul stecken.
Die Zuordnung der Licht- und AUX-Anschlüsse zu Schaltern in der App, kann frei konfiguriert werden (cfg.xml).
IR-Empfänger
Zum IR-Empfänger liefern wir Ihnen ein Kabel mit passendem 6-poligen Stecker.
Die Buchse auf dem Modul ist ein JST SM06B-XSRS-ETB. Diese Buchse nutzen wir auch zum Flashen des Moduls über ein FTDI-Kabel. Die Pinbelegung ist wie folgt: 1-Reset, 2-Flash, 3-GND, 4-TX, 5-RX, 6-VCC.

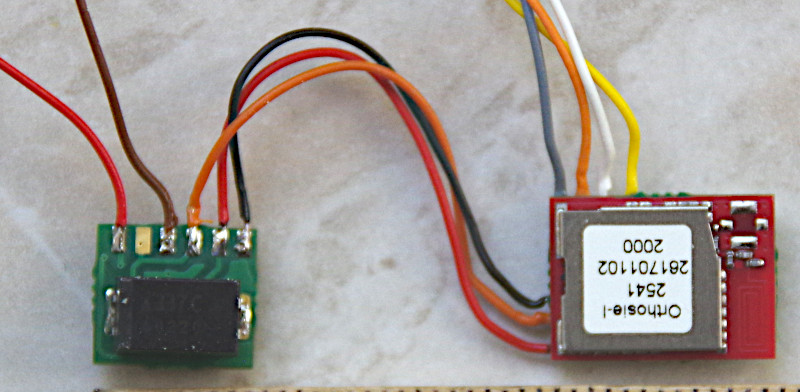

PowerXS und Pufferkondensator
Anschlüsse am Power-XS;
- Der Pufferkondensator wird am Spannungsregler PowerXS entweder wie im Bild direkt oder per Kabel angelötet. Der helle (mattierte) Balken am Kondensator markiert den Pluspol (VBB). Zum Anlöten verwenden wir ein oranges Kabel für den Pluspol (VBB) und Schwarz für den Minuspol (GND).
- Der Gleisanschluss (rot, braun) wird im Bild oben Links (erstes und drittes Lötpad) angelötet.
- An den drei rechten Lötpads ist das Lokmodul-XS angeschlossen: Pluspol Gleisspannung (VBB, orange), Prozessorspannung (VCC, rot) und Minuspol (GND, schwarz).
- Das im Bild freie Lötpad zwischen den Gleiskontakten ist VBB und kann als Pluspol für das Loklicht verwendet werden.
