Das CTC-Lokmodul-M3 ist für Loks ab Spur-H0 optimiert und ist in folgenden Varianten verfügbar:
- mit Standard-Buchse PluX22,
- mit Märklins 21mtc Schnittstelle,
- mit 8-Pol-Steckplatine nach NEM-652,
- mit 6-Pol-Stiftleiste nach NEM-651,
- mit Kabeln für Gleis, Motor, Licht und bis zu 6 AUX-Anschlüssen.
Es ist als Nachfolger von [CTC-Lokmodul-PluX22]/doc/light/de/data_sheet/CTC-Lokmodul-PluX22.html, [CTC-Lokmodul-21mtc]/doc/light/de/data_sheet/CTC-Lokmodul-21mtc.html, [CTC-Lokmodul-H0a]/doc/light/de/data_sheet/CTC-Lokmodul-H0a.html und [CTC-Lokmodul-H0d]/doc/light/de/data_sheet/CTC-Lokmodul-H0d.html gedacht.
Die Varianten mit genormten Stecker können ohne Lötarbeiten eingebaut werden. Für den Umbau älterer (auch analoger) Loks können Sie unseren CTC-Adapter-PluX22 oder eine der Varianten mit Kabel.
| Eigenschaft | Beschreibung |
|---|---|
| Optimiert für | Loks ab Spur H0 mit PluX22, 21mtc, NEM-651, NEM-652 oder zum Anlöten |
| Maße | 30 x 15,5 mm |
| Prozessor | Espressif ESP32 |
| Eingangsspannung | ca. 9 V bis 24 V DC oder Digitalstrom oder AC (mit Stützkondensator) |
| Motorausgang | 1x Gleichstrom-Motor: Dauerstrom ca. 1,0 A, Peak 3,5 A |
| Schaltausgänge | 8x 500 mA Halbbrücke (F0L, F0R, AUX1 bis AUX6) Bei PluX22 ist AUX7 nicht angeschlossen |
| Strom Summe max. | 2 A |
| Schnittstellen | CTC-IR-Empfänger, Zugbus (z.B. als I2C), 2x Servo, 1x Input |
| Strom online passiv | TBD |
| Strom booten | 50 mA bei 15 V |
Jetzt kaufen: PluX22 21mtc NEM-652 NEM-651 Mit Kabeln
In der Übersicht “CTC-Lokmodule” finden Sie weitere Lokmodule und Links zu Einbauanleitungen.

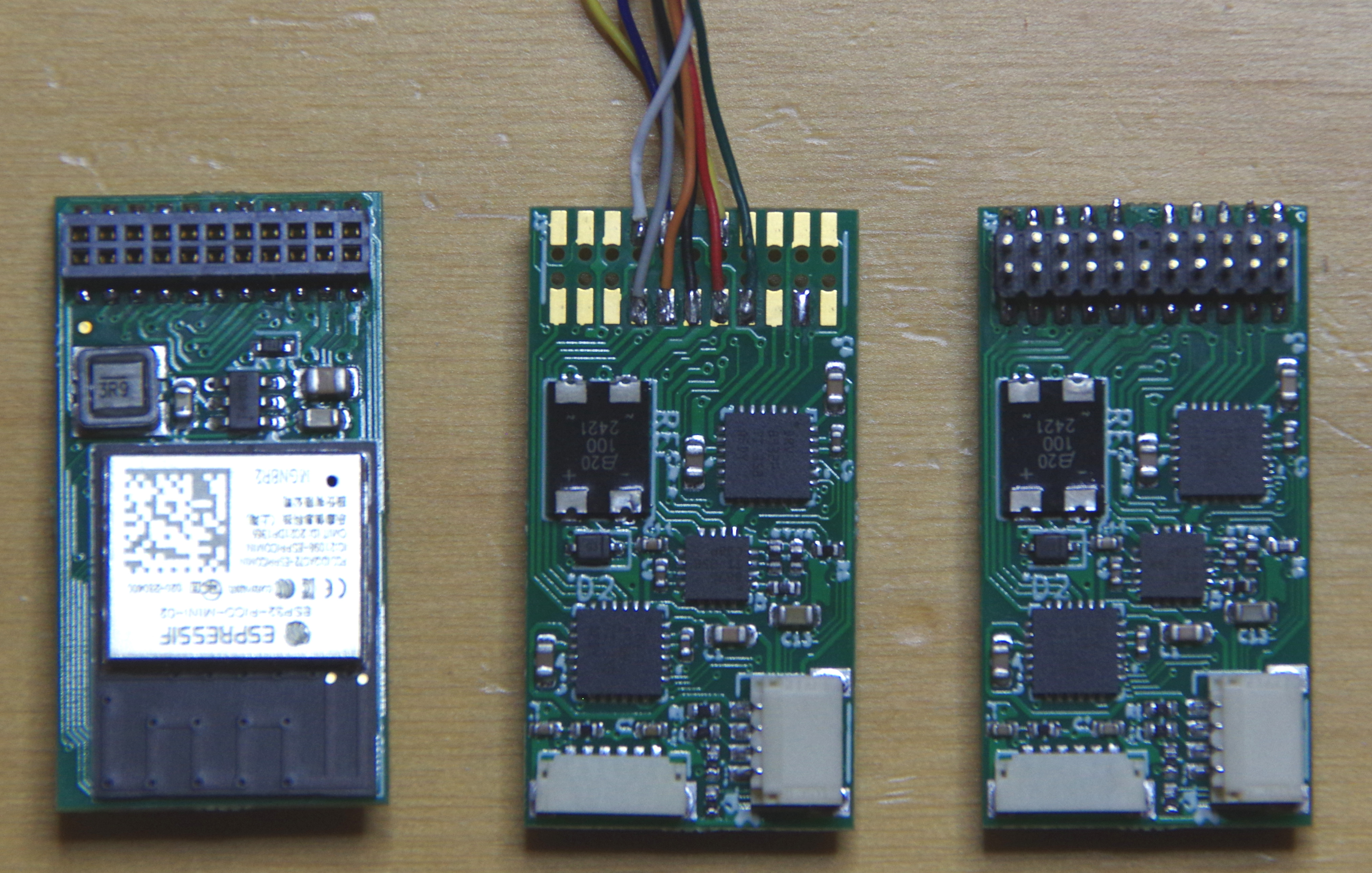

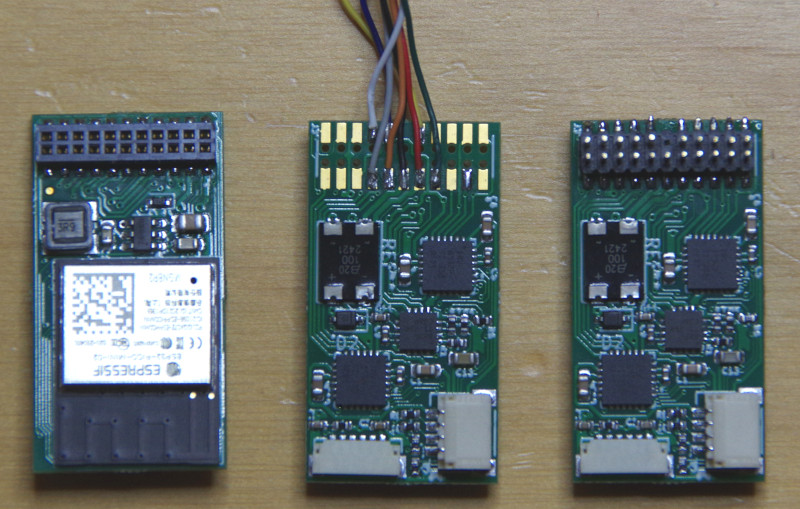

Das Bild zeigt die Varianten 21mtc, NEM-652 und PluX22 (von links nach rechts):
Anschluss
Hinweise:
- Bei der Wahl der Eingangsspannung bitte unbedingt daran denken, dass am CTC-Modul angeschlossene Motoren, Lampen, … auch diese Spannung vertragen müssen!
- Bei PluX22 ist der Anschluss AUX-7 nicht belegt.
- Bei 21mtc und PluX22 kann der Zugbus als SUSI-Schnittstelle genutzt werden.
Zum Anschließen
- das CTC-Modul auf die passende Buchse der Lokomotive stecken oder die Kabel anlöten.
- den optionalen CTC IR-Empfänger oder NFC-Reader auf die 8-polige Buchse am CTC-Modul stecken.
Die Zuordnung der Licht- und AUX-Anschlüsse zu Schaltern in der App, kann frei konfiguriert werden (cfg.xml).
IR-Empfänger
Zum IR-Empfänger liefern wir Ihnen ein Kabel mit passendem 8-poligen Stecker.
Pufferkondensator

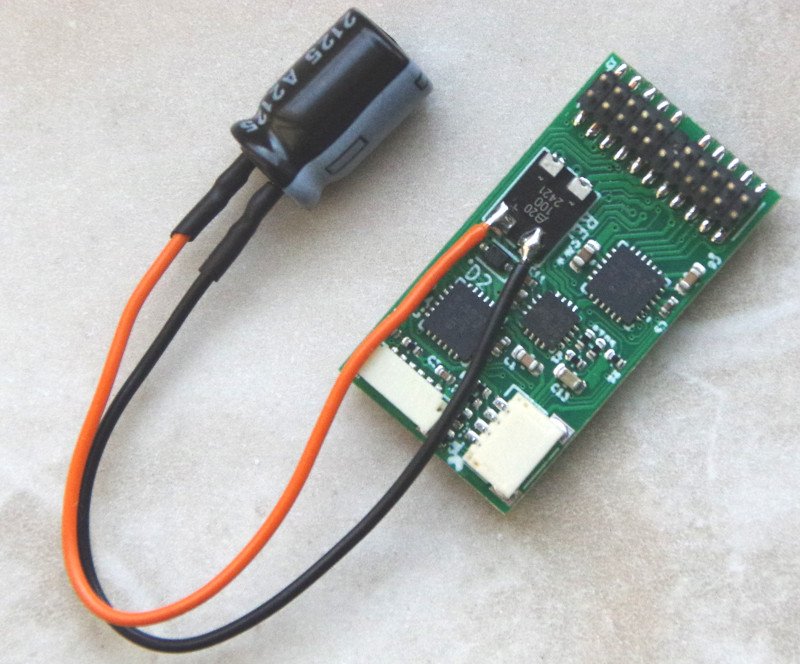

Der Pufferkondensator wird an den + und - Kontakten des Gleichrichters angelötet:
Optional liefern wir das CTC-Lokmodul-M3 bereits mit angelötetem Kondensator.
Pinbelegung
Details zu Pinbelegung und Maßen finden sich in den jeweiligen Normen (siehe oben).

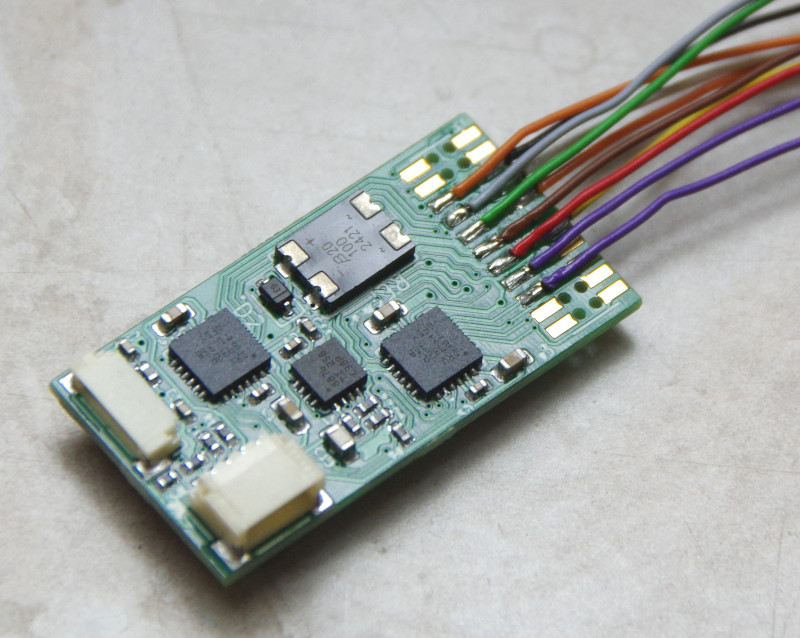

Die Variante mit Kabel sind auf den Kontakten für den PluX22-Strecker angelötet:

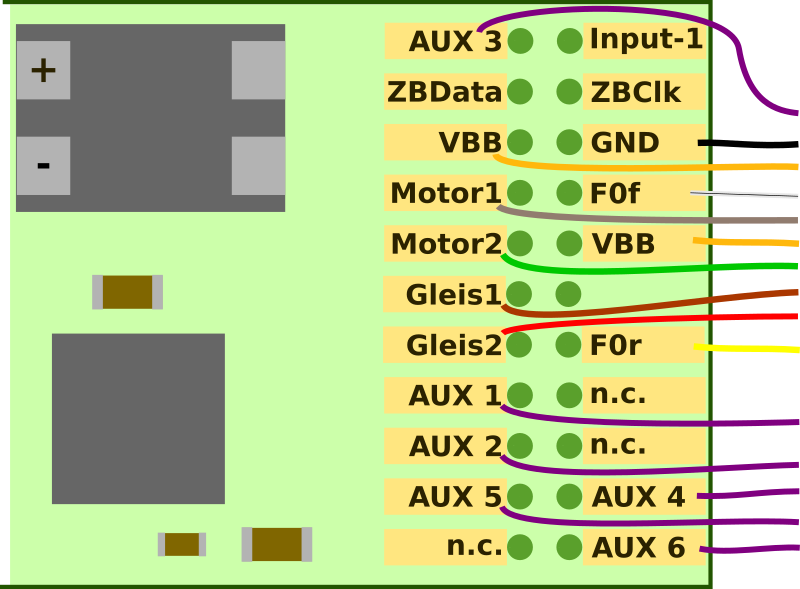

Die Kabel sind an den entsprechenden Pins für den PluX22 Stecker angelötet:
