In der Übersicht "Schalten mit CTC " finden Sie weitere Module und Links zu Einbauanleitungen.

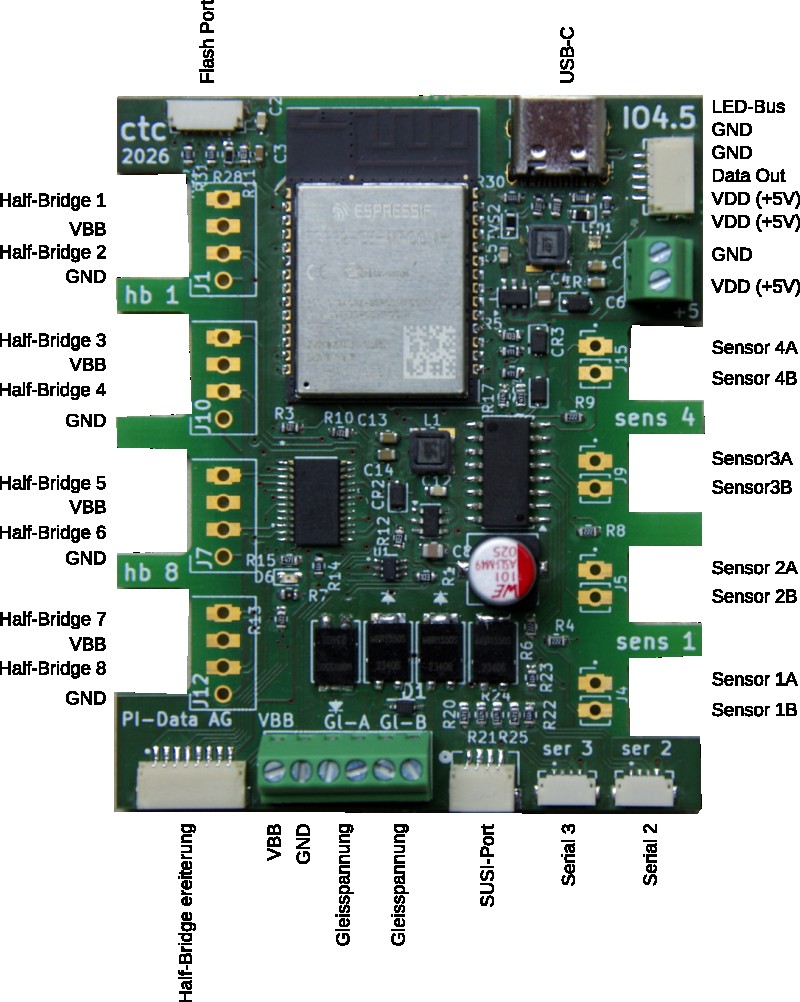

Pinbelegung

Steckverbinder

Standardmäßig kommt das IO4-Board mit den im Bild zu sehenden weißen JST-Buchsen und Kontakten für Platinenstecker.

Statt der Platinenstecker können Sie es nach Ihren Wünschen mit Steckern im 2,54 mm Raster bestücken. Hier ein paar Beispiele (im Bild von links nach rechts):

• Schraubklemme PHOENIX-CONTACT - unsere Standardbestückung bei vielen unserert Module
• Federkraftklemme RIA CONNECT
• Buchsenleiste senkrecht : Denken Sie daran, dass eine Steckverbindung per Buchsenleiste, die senkrecht nach unten hängt, sich leicht lösen kann.
• Buchsenleiste gewinkelt

Aufgrund der Kurzschlussgefahr durch die offenen stehenden Pins raten wir von Stiftleisten eher ab.

Anschluss

Hinweise:

• Bei der Wahl der Eingangsspannung bitte unbedingt daran denken, dass am CTC-Modul angeschlossene Motoren, Lampen, ... auch diese Spannung vertragen müssen

Standardkonfiguration

• Die Kontakte Gleis-A und Gleis-B mit dem Gleis bzw. der Spannungsversorgung verbinden. Dabei ist es gleichgültig, ob es sich um eine Digitalzentrale oder ein Netzteil handelt, sofern die maximale Spannung von 24 V nicht überschritten wird. Da am Eingang ein Gleichrichter hängt, spielt es auch keine Rolle, welchen Pol Sie mit Gleis-A und Gleis-B verbinden. Da die Schraubklemmen für max. 6 A spezifiziert sind, bitte bei zu erwartenden Strömen über 6 A jeweils beide Gleis-Schraubklemmen anschließen.
• Aktoren (Weichen, Signale, ...) mit den Schaltausgängen (Half-Bridge x) verbinden. Dabei wird der Minuspol mit dem jeweiligen Schaltausgang (Half-Bridge x) und der Pluspol mit VBB verbunden. Die mit VBB beschrifteten Ausgänge sind alle intern verbunden, d.h. es ist egal, welchen Sie verwenden, und Sie können auch mehrere Aktoren gemeinsam an einen der VBB-Kontakte anschließen.
• Die CTC-IR-Balisen bei Serial-2 bzw. Serial-3 einstecken. Wichtig: Für das IO-Borard 4 brauchen Sie CTC-IR-Balisen der zweiten Generation, die einen anderen Widerstand (220 Ohm) haben. Siehe dazu auch das Datenblatt der CTC-IR-Balise . Hinweis: Auf dem Board sind bereits je Balise 940 Ohm an Widerständen verbaut, deshalb hat die neue IR-Balise-2 nur nach 220 Ohm.
• DCC-Gleissignal an einen der Sensoreingänge anschließen. Dabei einen der Anschlüsse mit einer Diode versehen.
• Sensoren (z.B. Schaltgleise) mit den 4 Sensoreingängen verbinden. Die Polarität spielt inzwischen keine Rolle mehr. Ein 2 kOhm Widerstand und ein Optokoppler auf dem Multi-I/O-Board sorgen dafür, dass die Elektronik nicht beschädigt werden kann.
• Waggon-Reader (NFC-Reader) an Serial-2 oder Serial-3 anschließen.Hinweis: Bei Verwendung des NFC-Readers kann der zweite IR-Empfänger nicht genutzt werden.
• SUSI-Soundmodul an den SUSI-Port anschließen.
• LED-Bus wird Standardmäßig mit Erweiterungen betrieben. Die erste Led des LED-Bus ist auf dem Board verbaut und zeigt den Status des CTC-Multi-IO-Boards (Grün, wenn Modul bereit und im WLAN eingebucht ist).
• Half-Bridges Erweiterungen
• USB-C: Kann alternativ zur Gleisspannung für die Spannungsversorgung genutzt werden. Half-Bridge 1 bis 8 und VBB sowie die Hafbridge-Erweiterung sind dann ohne Funktion. Hinweis: Bitte niemals Gleisspannung und USB-C gleichzeitig anschließen
• Flash Port: Aktuell nur zum Aufspielen der Firmware in der Fertigung.

Die Zuordnung der Pins zu Schaltern in der App kann konfiguriert werden (Cfg.xml).

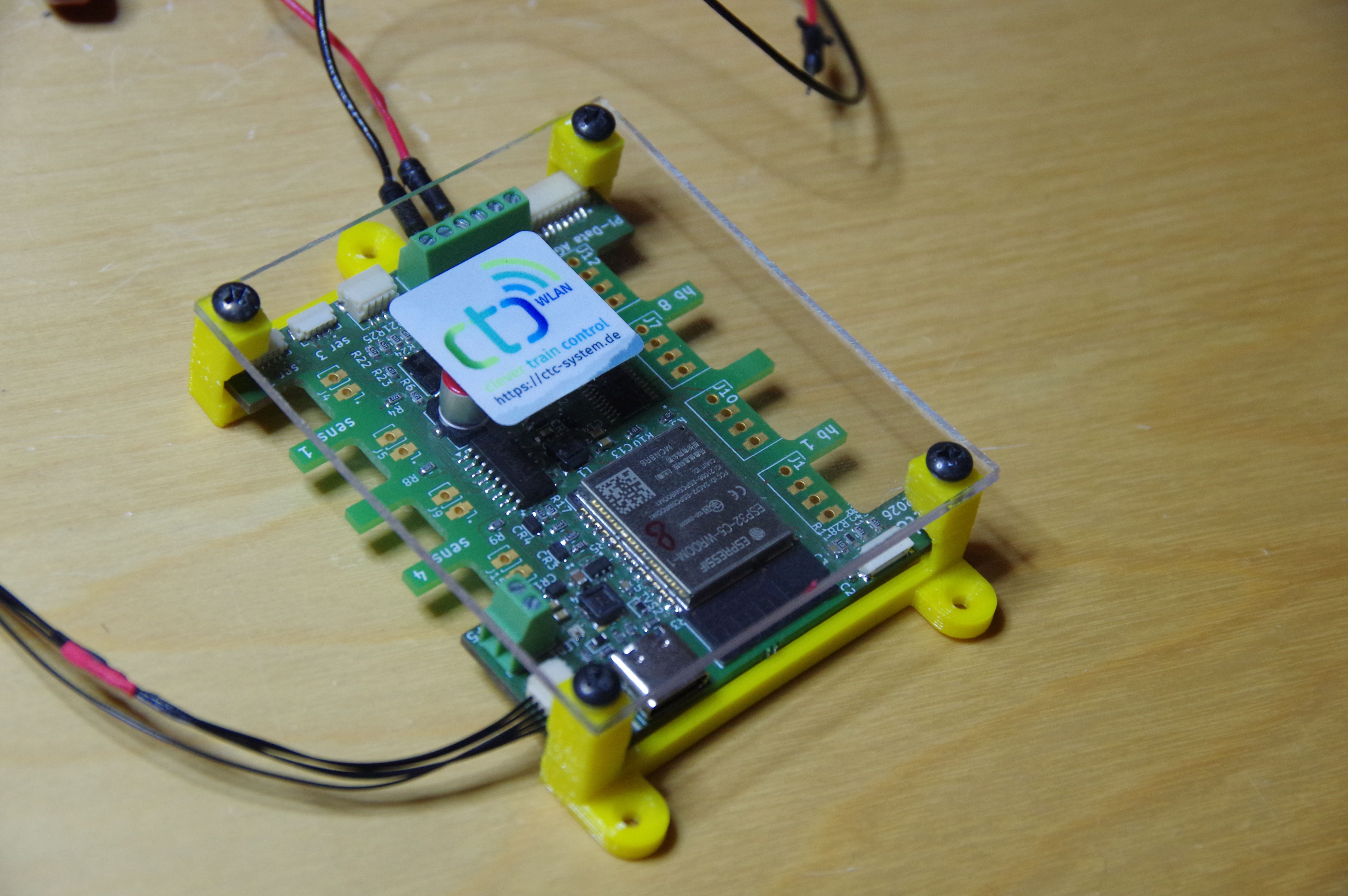

Das IO4-Board wird mit einem Gehäuse geliefert.

Achtung : Die 5 Volt Spannungsregelung kann bis zu 130 °C heiß werden. Deshalb das CTC-Multi-IO-Board-4 niemals ohne Gehäuse betreiben

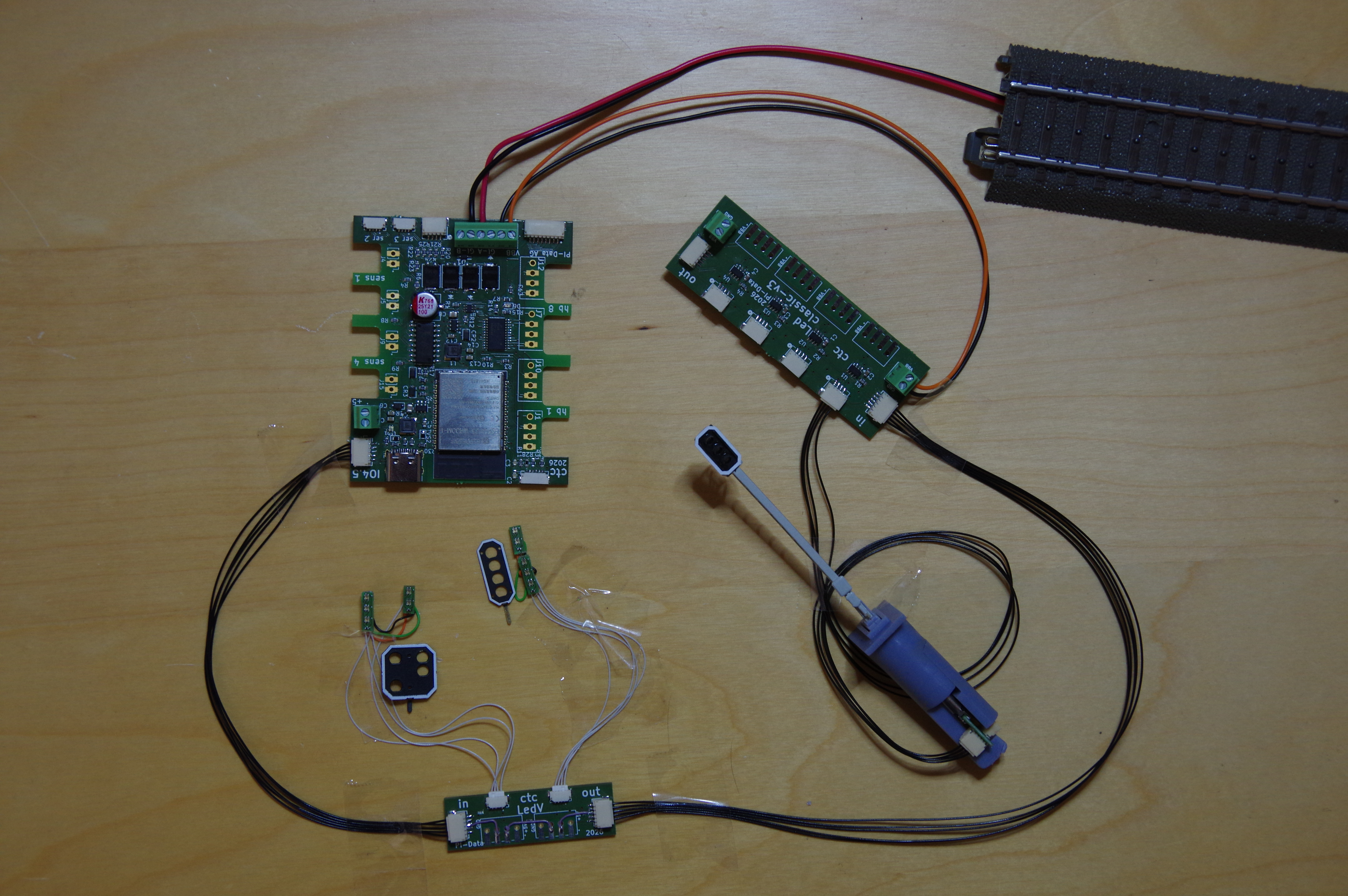

Erweiterungen

Zum IO4 Board gibt es folgende Erweiterungen:

1. LED-Verteiler zum Anschluss von Produkten mit RGB-LEDs an den LED-Bus, z.B. Signale aus der neuen 5-Volt-Serie von Schneider Modellbahnzubehör
2. LED-CLASSIC zum Anschluss gewöhnlicher LEDs an den LED-Bus
3. Erweiterungsboard für Balisen und Servos (in Kürze)
4. Erweiterungsboard für die Half-Bridges (in Planung)
