Bei der LED-CLASSIC-Platine handelt es sich um eine Platine, die an den LED-Bus per mitgeliefertem Kabel angeschlossen wird. Sie dient dazu, Produkte mit gewöhnlichen LEDs anzuschließen, z.B. gängige Modellbahn-Signale. Das Board hat 16 Pins, davon sind 4 mit VBB (LED Pluspol) belegt, die restlichen 12 kann man frei belegen.

Die Platine hat 2x JST 5er-Buchsen, 4x JST 4er-Buchsen und zwei 2er-Phönix-Klemmen.

Gegenüber der 4er-Buchsen liegen je 4 Lötpads pro Buchse. Die Kontakte der Buchsen sind jeweils mit den gegenüber liegenden 4 Lötpads verbunden, d.h. es kann jeweils nur entweder die Buchse oder die Lötpads genutzt werden. Alternativ können in die Löcher (Raster 2,54 mm) der Lötpads auch Stecker oder Schraubklemmen eingelötet werden.

Die Phönix-Klemmen dienen der Spannungsversorgung der LEDs. GND ist mit GND des LED-Busses verbunden, VBB mit den VBB-Kontakten der 4er-Buchsen und den entsprechenden Lötpads.

Für einen problemlosen Betrieb sollten GND und VBB mit dem IO-Baord-4 verbunden werden, an das auch der LED-Bus angeschlossen ist.

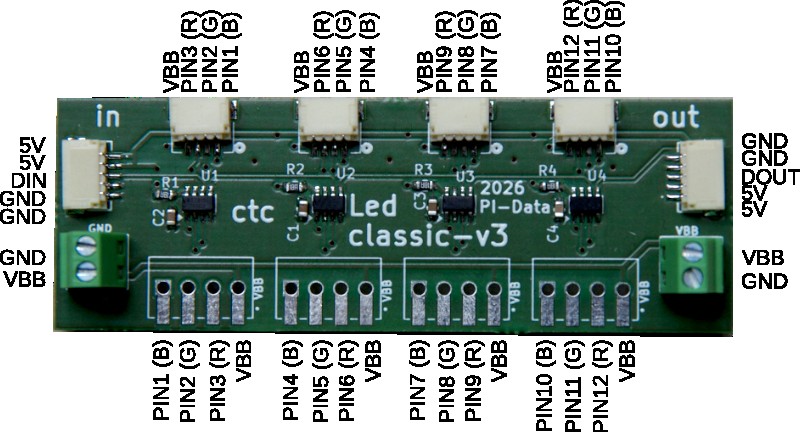

Pinbelegung

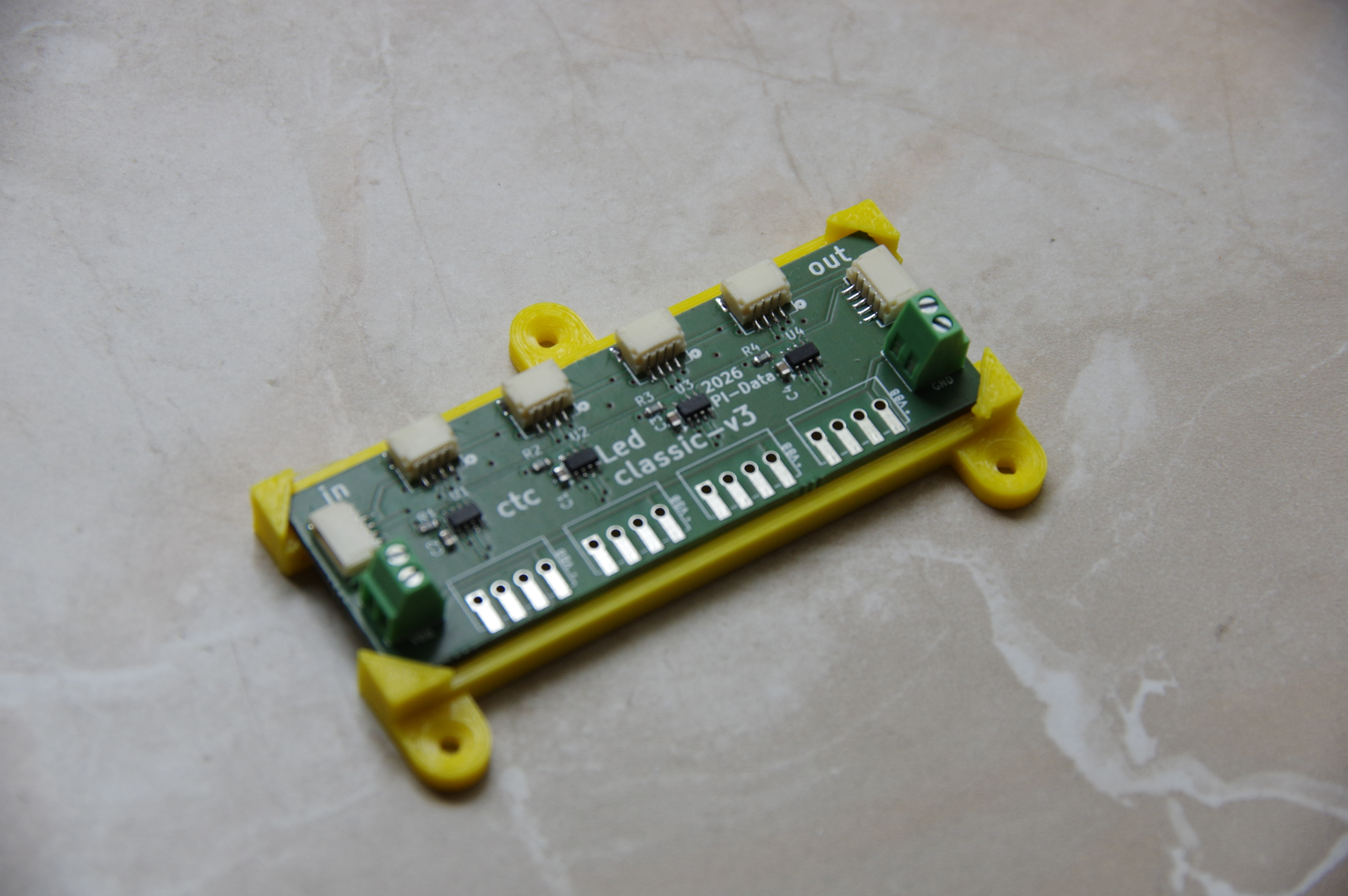

Zur Platine wird ein passender Montage-Halter mitgeliefert:
