Dans cet article, je vous montre comment équiper l’entraînement d’aiguillage Piko G (n°.35271) incl. lanterne d’aiguillage (n°. 35266) avec un CTC-Module aiguillage-G.
Important: Cette documentation a été créée avant notre détermination de Couleurs des câbles. Les couleurs des câbles sur les photos ne correspondent donc pas à cette détermination!

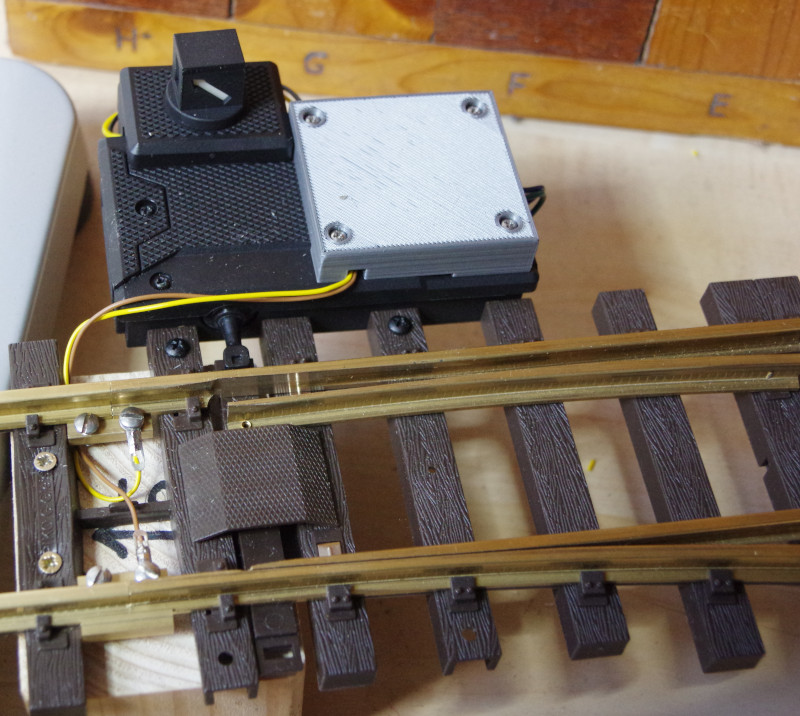

Voici d’abord l’entraînement d’aiguillage modifié:
Vous recevrez bien sûr le couvercle en noir de notre part. Pour ce guide, j’ai utilisé le prototype gris.
Tout d’abord, la lanterne d’aiguillage est montée selon les instructions fournies avec le produit. À la fin des câbles de la lanterne d’aiguillage, juste avant la prise, il y a une diode et une résistance. Je ne vois pas l’intérêt de la diode. La résistance est essentielle, car la lanterne contient une LED qui brûlerait sans résistance. Lors de la coupe des câbles, nous devons donc conserver la résistance, qui était contenue dans mon câble noir.

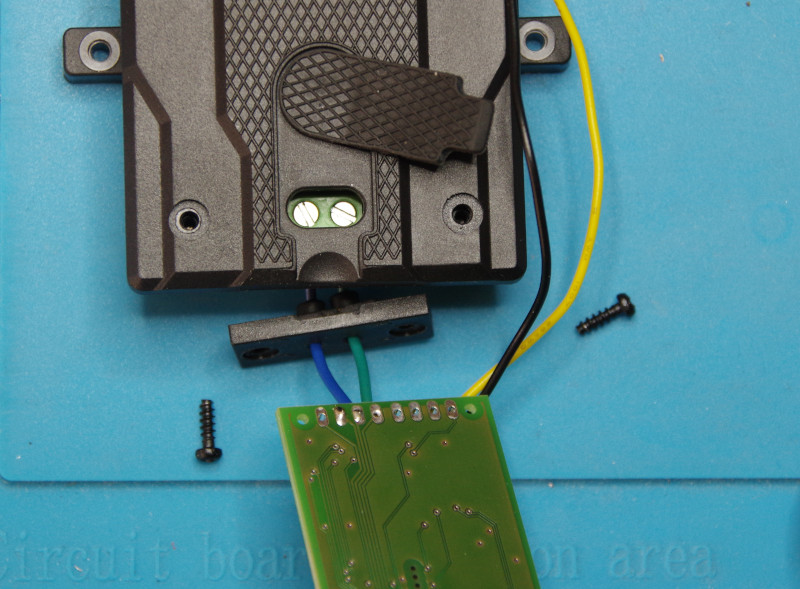

Avant de connecter la lanterne d’aiguillage, nous nous occupons de l’entraînement d’aiguillage. Pour cela, les deux courts câbles (vert et bleu, environ 4,5 cm de long) sont poussés à travers les trous prévus à cet effet et vissés par le haut. Ensuite, nous tirons fortement sur les deux câbles pour nous assurer qu’ils sont bien vissés. J’avais aussi enlevé le couvercle du joint, ce qui s’est avéré inutile :

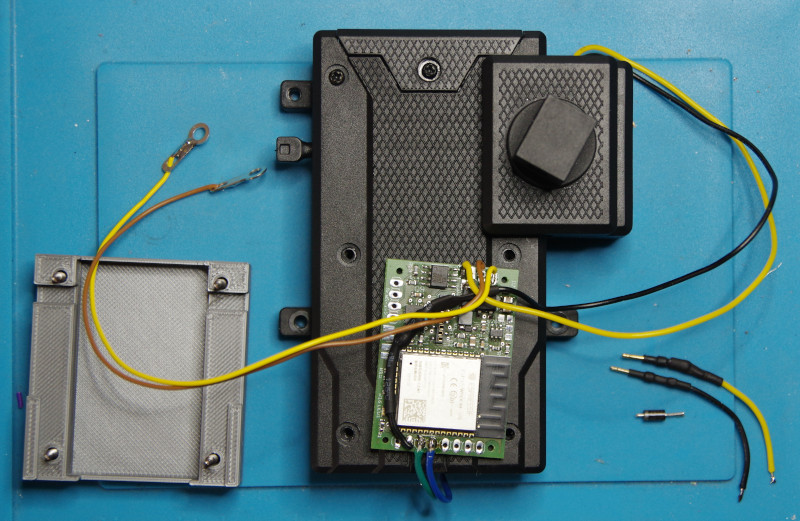

Pourquoi Piko utilise-t-il un câble noir pour le pôle positif, qui est habituellement utilisé pour le pôle négatif, reste un mystère pour moi ? Nous connectons le pôle positif de la lanterne d’aiguillage (câble noir avec résistance) à la sortie HB-3 et le pôle négatif à GND du module d’aiguillage CTC-G. Sur l’image suivante, le module d’aiguillage CTC-G est entièrement câblé et le couvercle fourni se trouve déjà à gauche.

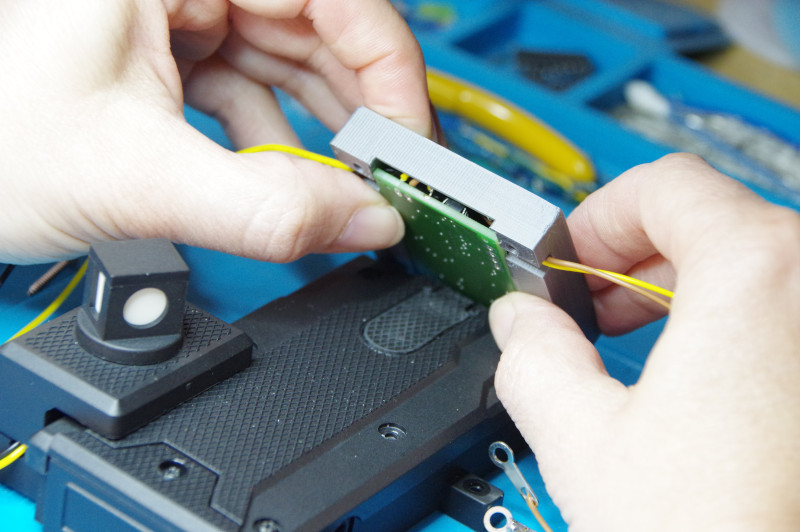

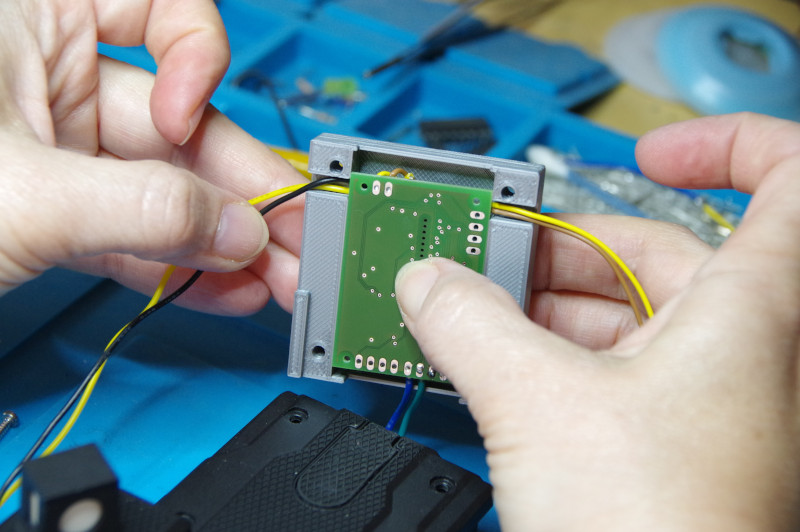

Maintenant, nous devons enlever les quatre vis qui seront plus tard cachées par le couvercle. Ils sont remplacés par des vis plus longues également fournies. Nous insérons maintenant le module d’aiguillage CTC-G dans le couvercle et passons les câbles à travers les découpes prévues à cet effet :

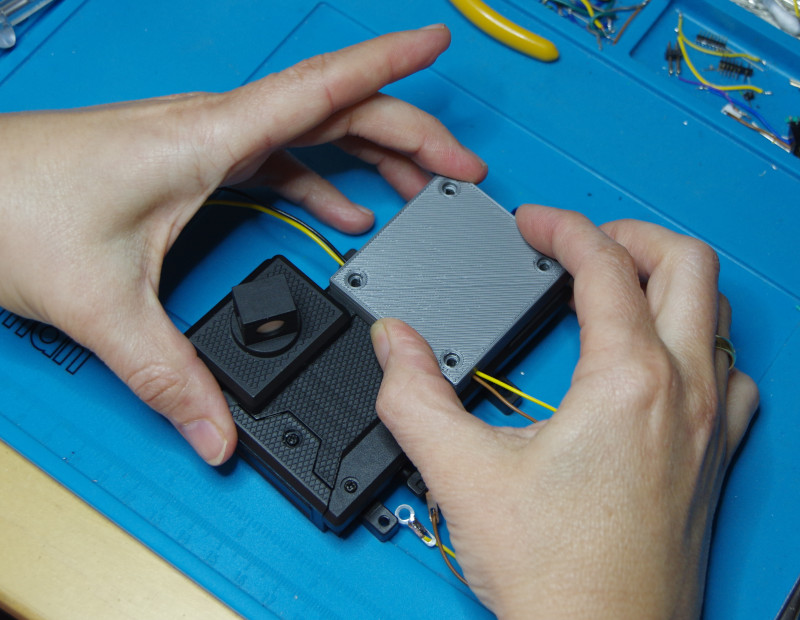

Ensuite, nous fixons le couvercle au boîtier de l’entraînement d’aiguillage et le rabattons prudemment. Nous devons surtout veiller à ce que les câbles restent dans leurs découpes :
Enfin, nous mettons le couvercle en place :

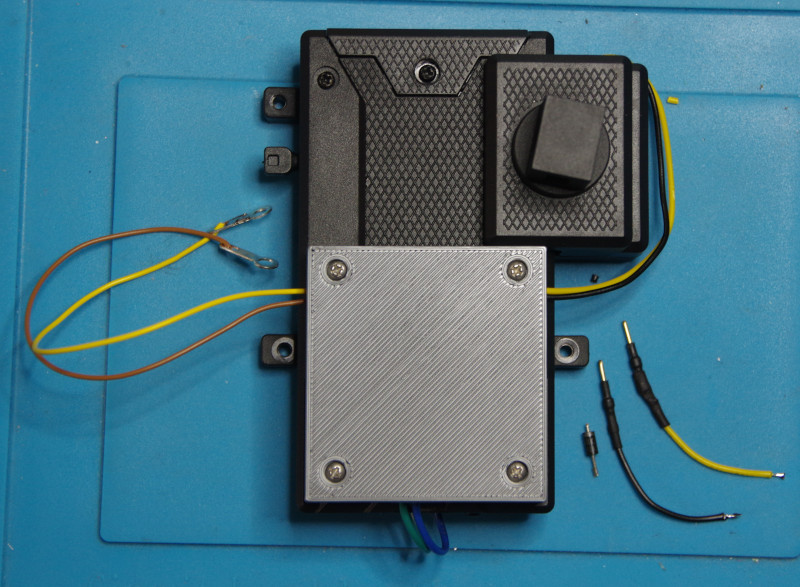

Puis, insérez les quatre vis avec soin (filetage en plastique!) et c’est fini. Sur l’image à droite, vous pouvez voir les extrémités des câbles restantes et la diode de la lanterne d’aiguillage.
