Cette notice d’installation convient à l’actionneur d’aiguillage motorisé TR8051 de TrainTronic TR8051 sur le module CTC

Le TR8051 est contrôlé par deux boutons. Le comportement d’un bouton peut être reproduit à l’aide d’un optocoupleur.

Remarque : Il est déconseillé de le connecter directement aux sorties de commutation d’un module d’aiguillage CTC, car on ne peut pas prédire si cela endommagera durablement le TR8051 ou le module d’aiguillage CTC.

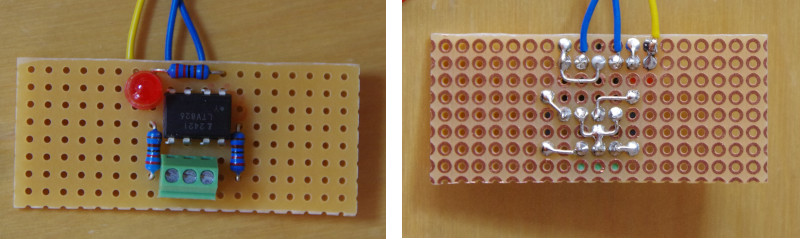

Sur le module d’aiguillage CTC avec le numéro d’article WI-M-4L-U, il y a trois câbles, sur lesquels un adaptateur approprié a été soudé dans l’exemple. L’adaptateur (voir le schéma ci-dessous) se compose de:

  • un optocoupleur double LTV-826
  • trois résistances de 2,2 kOhm
  • une LED pour indiquer l’impulsion de commutation
  • et un bornier à 3 broches.

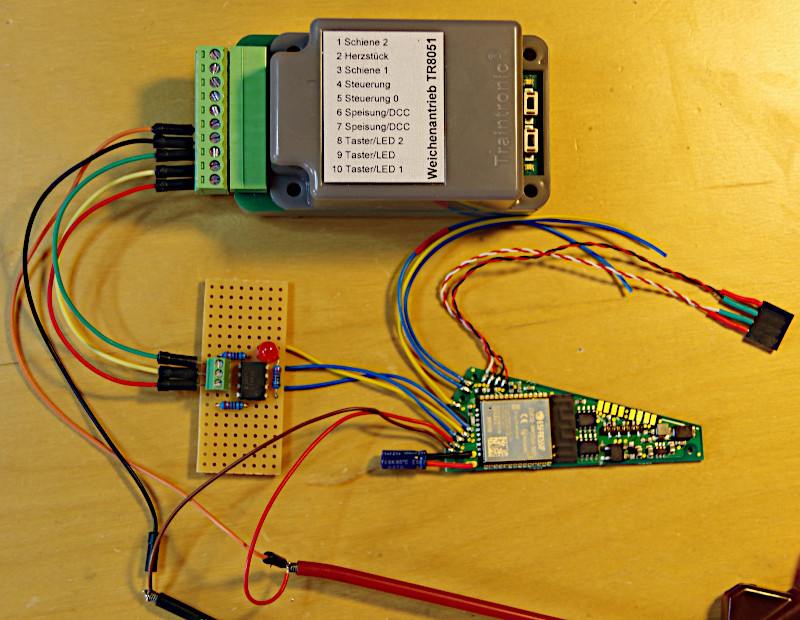

TR8051 sur le module CTC

Installer et connecter le module CTC

Le module CTC est monté sur ou sous l’installation de modélisme ferroviaire.

Voici comment connecter le lecteur au module d’aiguillage CTC :

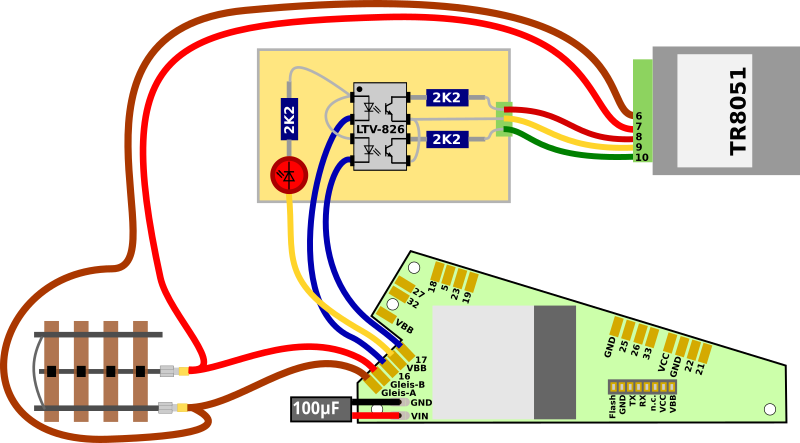

  • Connectez la borne centrale de l’adaptateur (les deux émetteurs de l’optocoupleur) à la borne 9 (bouton / LED) du TR8051.
  • Connectez les deux bornes extérieures (collecteur de l’optocoupleur pour chacune) de l’adaptateur aux bornes 8 (bouton / LED 2) et 10 (bouton / LED 1) du TR8051.
  • Connectez les bornes 6 et 7 (alimentation / DCC) du TR8051 à la voie ou à l’alimentation.
  • Connectez le câble marron au pôle négatif de l’alimentation ou à la voie.
  • Connectez le câble rouge au pôle positif ou à l’autre voie.
  • Le câble jaune de l’entraînement d’aiguillage est connecté aux deux anodes de l’optocoupleur.
  • Les deux câbles bleus sont chacun connectés à l’une des cathodes des deux optocoupleurs.

Remarque : L’aiguillage et le conduit peuvent également être connectés à des alimentations différentes.

Connexion d'aiguillage

L’image suivante montre un aiguillage droit avec un entraînement d’aiguillage intégré et un module d’aiguillage CTC.

TR8051 sur module CTC

Aux trois câbles restants seuls (2x bleu et 1x jaune) peuvent être connectés un signal ou un autre aiguillage. Deux balises IR peuvent être connectées à la prise à quatre broches.

Enregistrer le module CTC sur le WLAN

Si le module d’aiguillage CTC n’est pas encore enregistré sur le WLAN du modélisme ferroviaire, vous devez le faire en premier. Vous trouverez le guide pour cela dans le manuel d’utilisation dans le Chapitre 3.1 “Enregistrer les modules sur le WLAN”.

Ouvrir la configuration

Vous trouverez un module d’aiguillage CTC enregistré sous son nom dans la liste des modules de l’application CTC. Cliquez sur l’icône du crayon pour ouvrir la “Configuration du boîtier de commande”.

Ouvrir Config Liste des modules

Cliquez là sur le bouton “Modifier la configuration”:

Modifier la configuration

Ajouter un produit

Le TrainTronic TR8051 ressemble à une classique double pulsion avec l’adaptateur CTC.

Dans la boîte de dialogue Config, cliquez sur le bouton plus à droite de “Produits connectés” pour sélectionner le produit que vous avez connecté:

Configurer le modifier 1

Choisissez le catalogue de produits “universell-Aiguillages” puis cliquez sur “Appliquer” :

Configurer le modifier 2

Donnez un nom significatif à votre aiguillage et choisissez le produit approprié ainsi que la configuration de produit. Puis cliquez sur “Appliquer” :

Configurer le modifier 3

Connecter le produit

Maintenant, vous devez indiquer quels sont les connecteurs du module CTC auxquels l’aiguillage est connecté. Le connecteur utilisé ci-dessus est soudé à “W1-gruen” et “W1-rot”. Vous choisissez “W1-grün” :

Editer Config 4

Ensuite, vous pouvez vérifier en cliquant sur le bouton “Tester” si l’aiguillage fonctionne et dans quelle direction. Dans mon exemple, W1-grün passe à tout droit. C’est pourquoi je choisis maintenant dans “Connecteurs et Paramètres” la ligne “tout droit”. En cliquant sur “Connecter”, vous associez à “W1-gruen: Output-Pin #16” marqué à gauche le connecteur “tout droit” :

Editer Config 5

Ensuite, vous connectez de la même manière “W1-rot” (Output-Pin #17) à la connexion “tourner” :

Editer Config 6

Télécharger la configuration

Une fois que tous les Pins sont connectés, vous pouvez cliquer sur le bouton “Télécharger” pour enregistrer les modifications de la configuration sur le module CTC-Aiguillage :

Editer Config 7

Le module CTC-Aiguillage redémarre.

Aiguillage sur le tableau de commande

Après quelques secondes, l’aiguillage nouvellement configuré apparaît sur le tableau de commande :

Aiguillage sur le tableau de commande
