Contrairement aux décodeurs numériques classiques, avec le CTC, vous pouvez vous rapprocher assez facilement du souhait de voir dans l’application comment un aiguillage est réellement positionné sans prendre de mesures spéciales. Cela est réalisé en montrant sur l’application CTC l’état de l’aiguillage basé sur le retour d’information de l’aiguillage, et non simplement le fait qu’il a envoyé la commande.

Ce qui reste caché à l’application CTC, c’est lorsque l’aiguillage est bloqué mécaniquement ou qu’il est actionné manuellement. Toutefois, pour les aiguillages LGB, il existe une solution parfaite que je voudrais vous présenter dans cet article.

Sous le numéro d’article 12070, LGB propose un commutateur additionnel qui est fixé sur le moteur de l’aiguillage. Il contient deux micro-interrupteurs qui sont actionnés par le levier de commande de l’aiguillage. Comme le commutateur additionnel est relié à la langue de l’aiguillage sans aucun ressort supplémentaire, il peut reproduire de manière fiable sa position.

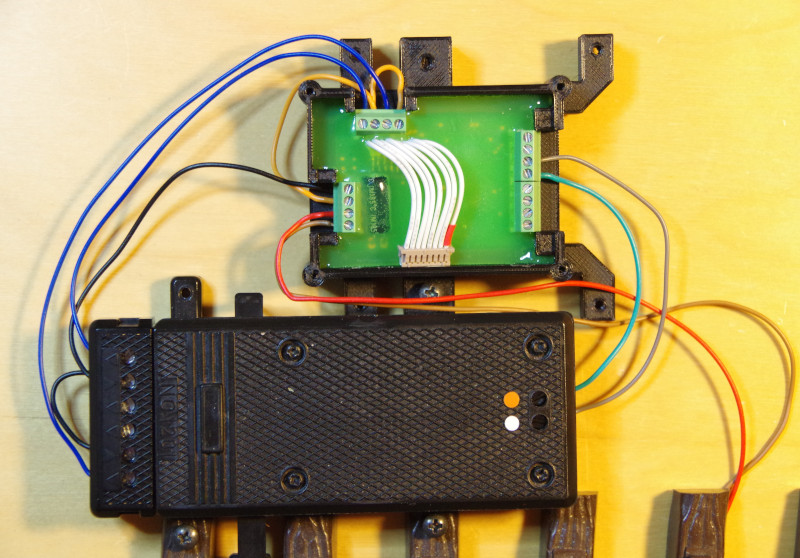

Par rapport à la connexion habituelle d’un aiguillage LGB au CTC-Weichenmodul-G (rouge, marron, vert, gris), nous connectons également:

• GND (noir) aux deux connexions centrales du commutateur additionnel LGB.
• VBB (orange) aux connexions SENS-1 et SENS-2 du CTC-Weichenmodul-G.
• Les deux connexions externes du commutateur additionnel LGB (bleu) aux connexions SENS-1-GND et SENS-2-GND du CTC-Weichenmodul-G.

Note: Les photos montrent encore l’ancien module CTC-Weichenmodul-G:

Connecter le module CTC au WLAN

Si le module d’aiguillage CTC n’est pas encore connecté au WLAN du modélisme ferroviaire, vous devez le faire en premier. Les instructions se trouvent dans le manuel d’utilisation au Chapitre 3.1 “Connecter les modules au WLAN”.

Ouvrir la configuration

Vous trouverez un module d’aiguillage CTC enregistré sous son nom dans la liste des modules sur l’application CTC. Là, cliquez sur l’icône du crayon pour ouvrir la “Configuration du tableau de commande”.

Là, cliquez sur le bouton “Modifier la configuration”:

Ajouter un produit

Dans le dialogue de configuration, cliquez sur le bouton Plus à droite de “Produits connectés” pour sélectionner quel produit vous avez connecté :

Sélectionnez le catalogue de produits “aiguillages universels” et cliquez ensuite sur “Appliquer” :

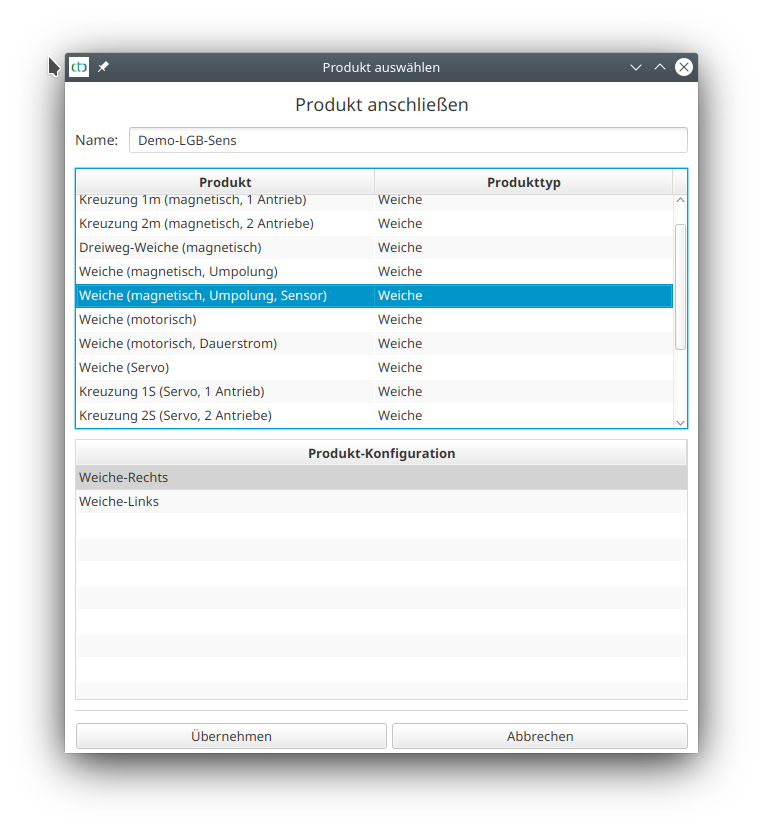

Donnez à votre aiguillage un nom significatif et sélectionnez le produit approprié ainsi que la configuration du produit. Ensuite, cliquez sur “Appliquer” :

Ensuite, attribuez les connexions du produit pour obtenir la configuration suivante :

Télécharger la configuration

Une fois que tous les pins sont connectés, vous pouvez cliquer sur le bouton “Télécharger” pour sauvegarder les modifications de la configuration sur le module CTC-Aiguillage:

Le module CTC-Aiguillage redémarre.

Aiguillage sur le tableau de commande

Après quelques secondes, l’aiguillage nouvellement configuré apparaît sur le tableau de commande :

La marque bleue pour la position des aiguillages montre maintenant la position réelle, comme déterminé par les deux capteurs contenus dans le module d’aiguillage CTC-G. Ceci peut être facilement vérifié en ajustant l’aiguillage avec votre doigt au lieu de l’application CTC.

Si l’aiguillage ne peut pas changer de position, par exemple à cause d’un petit caillou, et reste donc coincé à mi-chemin, vous pouvez le reconnaître au fait qu’aucune des deux positions n’est marquée en bleu :

Si vous le souhaitez, vous pouvez également associer des déclencheurs aux deux positions d’aiguillage et obtenir ainsi une logique qui réagit à la position réelle de l’aiguillage plutôt qu’à la commande de commutation.
