Gegenüber den klassischen Digitaldekodern kommt man mit CTC schon ohne besondere Maßnahmen recht dicht an den Wunsch heran, in der App zu shen, wie eine Weiche tatsächlich steht. Erreicht wird dies dadurch, dass die CTC-App den Zustand basierend auf der Rückmeldung der Weiche anzeigt und nicht nur dass diese das Kommando abgeschickt hat.

Was der CTC-App trotzdem verborgen bleibt ist, wenn die Weiche mechanisch blockiert ist oder sie von Hand umgelegt wird. Zumindest für LGB-Weichen gibt es eine perfekte Lösung, die ich Ihnen in diesem Artikel vorstellen möchte.

Unter der Artikelnummer 12070 bietet LGB einen Zusatzschalter, der auf den Weichenantrieb aufgesteckt wird. Er enthält zwei Mikroschalter, die vom Weichenstellhebel betätigt werden. Da der Zusatzschalter ohne weitere Feder mit der Weichenzunge verbunden ist, kann er zuverlässig deren Position wiedergeben.

Gegenüber dem üblichen Anschluss einer LGB-Weiche an das CTC-Weichenmodul-G (rot, braun, grün, grau) verbinden wir noch:

• GND (schwarz) mit den beiden mittleren Anschlüssen des LGB Zusatzschalters.
• VBB (orange) mit den Anschlüssen SENS-1 und SENS-2 des CTC-Weichenmodul-G.
• Die beiden äußeren Anschlüsse des LGB Zusatzschalters (blau) mit den Anschlüssen SENS-1-GND und SENS-2-GND des CTC-Weichenmodul-G.

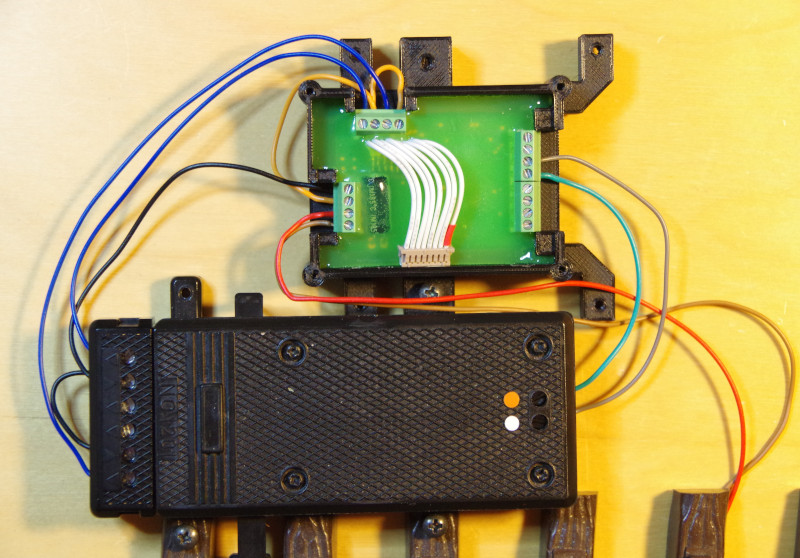

Hinweis: Das Foto zeigt noch das ältere CTC-Weichenmodul-G:

CTC-Modul ins WLAN einbuchen

Wenn das CTC-Weichenmodul noch nicht ins Modellbahn-WLAN eingebucht ist, müssen Sie dies als Erstes erledigen. Die Anleitung dazu finden Sie in der Bedienungsanleitung im Kapitel 3.1 “Module ins WLAN einbuchen”.

Konfiguration öffnen

Ein eingebuchtes CTC-Weichenmodul finden Sie unter seinem Namen in der Modul-Liste in der CTC-App. Dort klicken Sie auf das Stift-Symbol, um die “Schaltkasten-Konfiguration” zu öffnen.

Dort klicken Sie auf den Button “Config ändern”:

Produkt hinzufügen

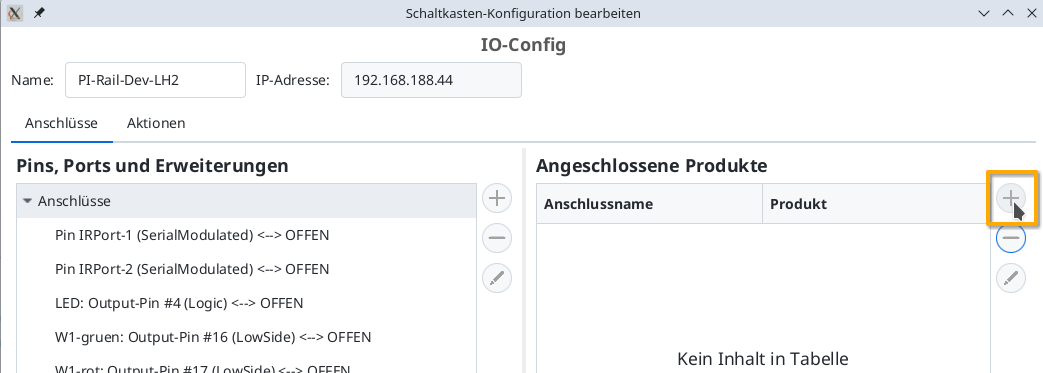

Im Config-Dialog klicken Sie auf den Plus-Button rechts von “Angeschlossene Produkte” um auszuwählen, was für ein Produkt Sie angeschlossen haben:

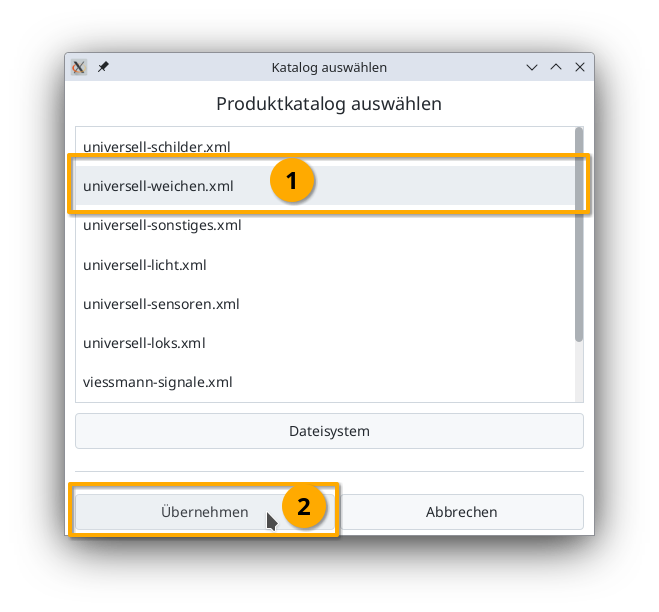

Wählen Sie den Produktkatalog “universell-Weichen” und klicken Sie dann auf “Übernehmen”:

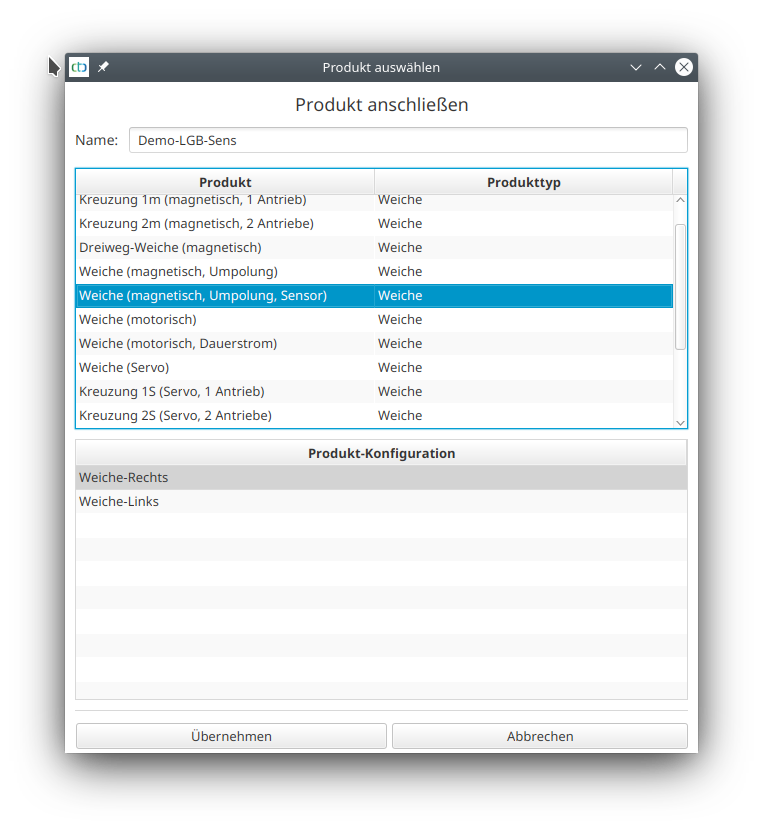

Geben Sie Ihrer Weiche einen sinnvollen Namen und wählen Sie das passende Produkt sowie Produktkonfiguration aus. Dann klicken Sie auf “Übernehmen”:

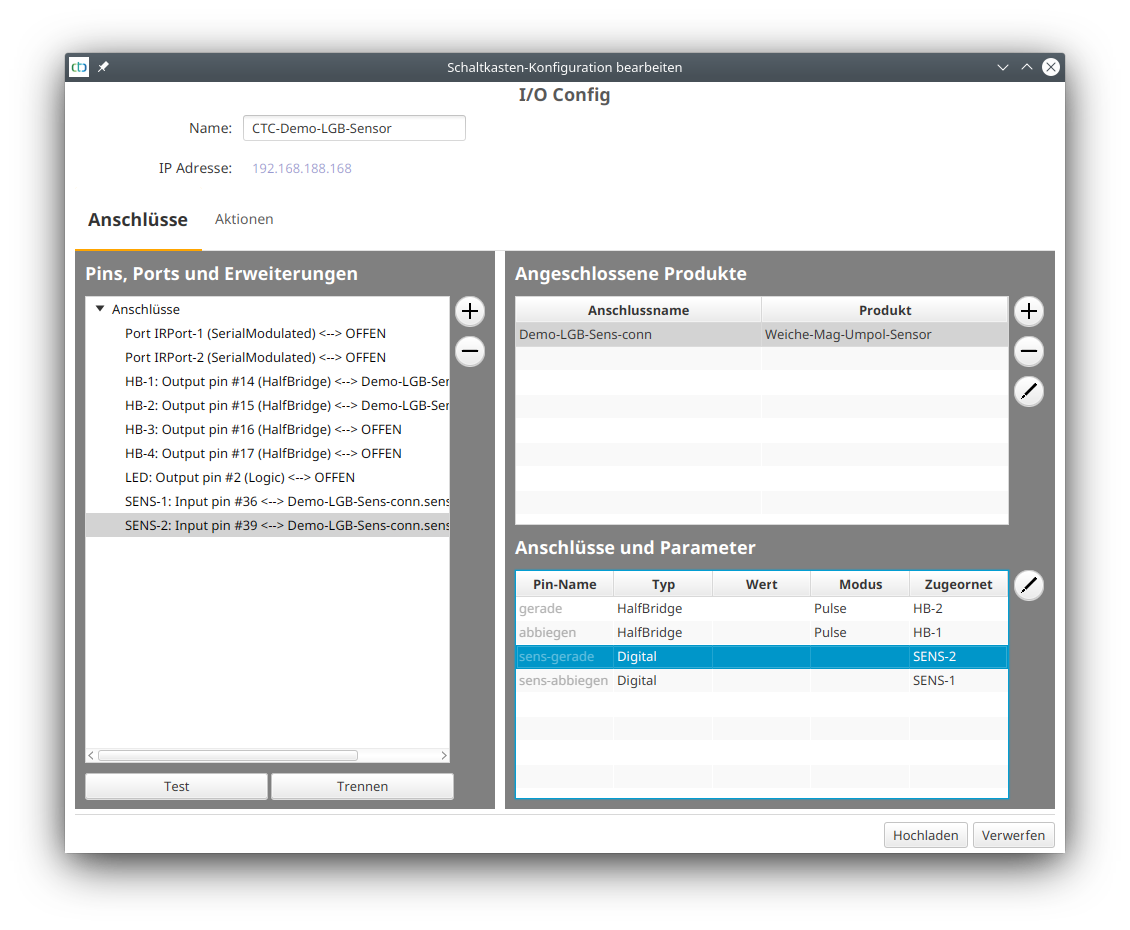

Dann ordnen Sie noch die Anschlüsse des Produkts zu und erhalten folgende Konfiguration:

Konfiguration hochladen

Wenn alle Pins verbunden sind, können Sie den Button “Hochladen” klicken, um die Änderungen an der Config auf das CTC-Weichenmodul zu speichern:

Das CTC-Weichenmodul startet neu.

Weiche im Schaltpult

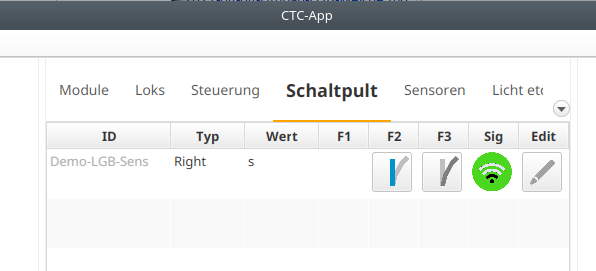

Nach wenigen Sekunden taucht die neu konfigurierte Weiche im Schaltpult auf:

Die blaue Markierung für die Stellung der Weichen zeigt nun aber die tatsächliche Stellung, wie über die beiden im CTC-Weichenmodul-G enthaltenen Sensoren ermittelt. Dies lässt sich einfach ausprobieren, indem man die Weiche mit dem Finger statt über die CTC-App verstellt.

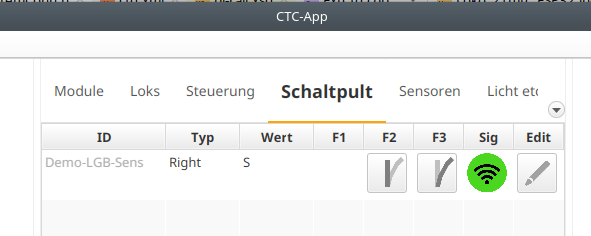

Kann die Weiche z.B. aufgrund eines Steinchens nur teilweise umschalten, bleibt also auf halbem Weg stecken, so erkennt man das daran, dass keine der beiden Stellungen blau markiert ist:

Wer möchte, kann nun auch noch Trigger mit den beiden Weichenstellungen verknüpfen und erhält so eine Logik, die auf die tatsächliche Weichenstellung statt auf das Schaltkommando reagiert.
