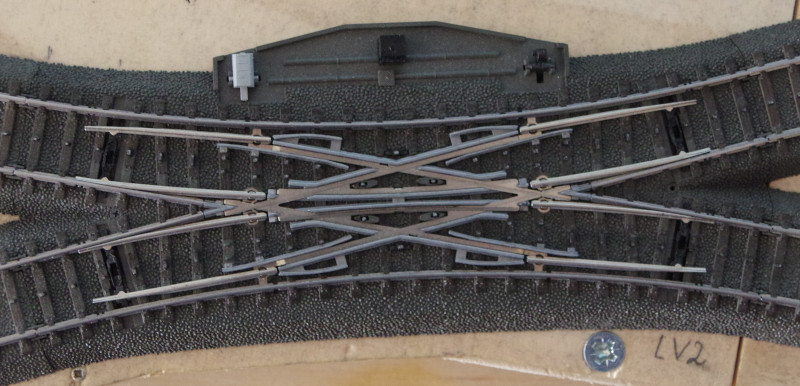

Cette notice de montage convient pour le commutation en croix 24624:

ainsi que le commutation en croix mince 24720 du programme C-Track de Märklin.

Ils utilisent tous les deux l’un des lecteurs 74490, 74491 ou 74492, dotés d’une prise du système de connecteur JST ZH. Sur le module aiguillage CTC avec le numéro d’article WU-M-4L-C1, il y a un câble avec une prise correspondante.

Installer et connecter le module CTC

Le module CTC est placé sur les broches prévues pour le décodeur Märklin et pressé en place.

Voici comment connecter le moteur au module CTC pour aiguillage :

• Branchez le connecteur du câble soudé au module CTC pour l’aiguillage au moteur de l’aiguillage.
• Branchez le cordon de câble brun sur une languette marquée “0” (rail).
• Branchez le cordon de câble rouge sur une languette marquée “B” (conducteur central).

L’image suivante montre un aiguillage à droite avec un moteur d’aiguillage intégré et un module CTC de contrôle d’aiguillage. À FAIRE aiguillage vu de dessous

Il est possible de connecter un signal ou un autre aiguillage aux trois câbles individuels (2x bleu et 1x jaune). Deux balises IR peuvent être connectées à la prise quadruple.

Connecter le module CTC au WLAN

Si le module d’aiguillage CTC n’est pas encore connecté au WLAN du modélisme ferroviaire, vous devez le faire en premier. Vous trouverez les instructions à cet effet dans le manuel d’utilisation à la Section 3.1 “Connecter des modules au WLAN”.

Ouvrir la configuration

Un module d’aiguillage CTC enregistré peut être trouvé sous son nom dans la liste des modules dans l’application CTC. Là, cliquez sur l’icône du crayon pour ouvrir la “Configuration de la boîte de commutation”.

Là, cliquez sur le bouton “Changer Config”:

Ajouter un produit

Dans le dialogue de configuration, cliquez sur le bouton Plus à droite de “Produits connectés” pour sélectionner le produit que vous avez connecté :

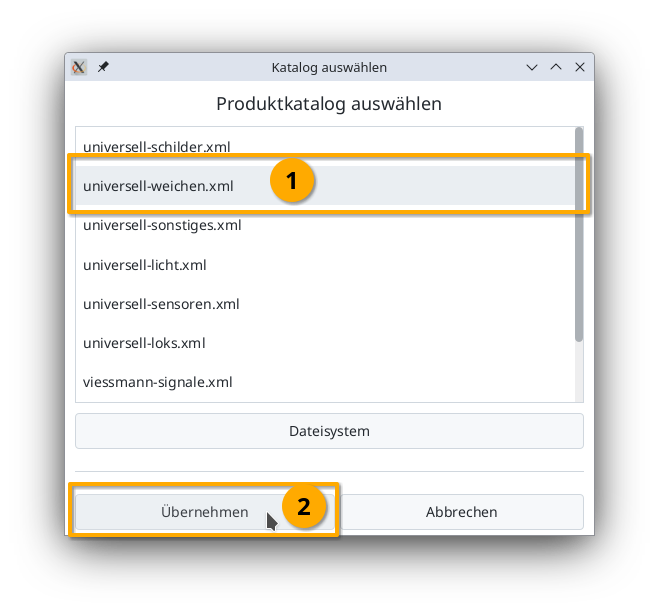

Sélectionnez le catalogue de produits “universell-Aiguillages” puis cliquez sur “Appliquer” :

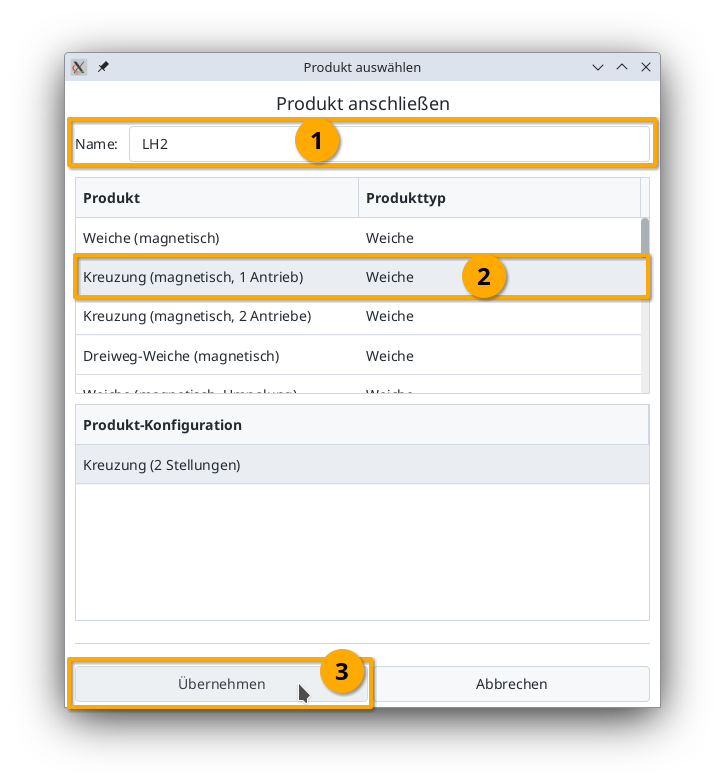

Donnez à votre aiguillage un nom significatif et sélectionnez le produit approprié ainsi que la configuration du produit. Ensuite, cliquez sur “Appliquer” :

Connexion du produit

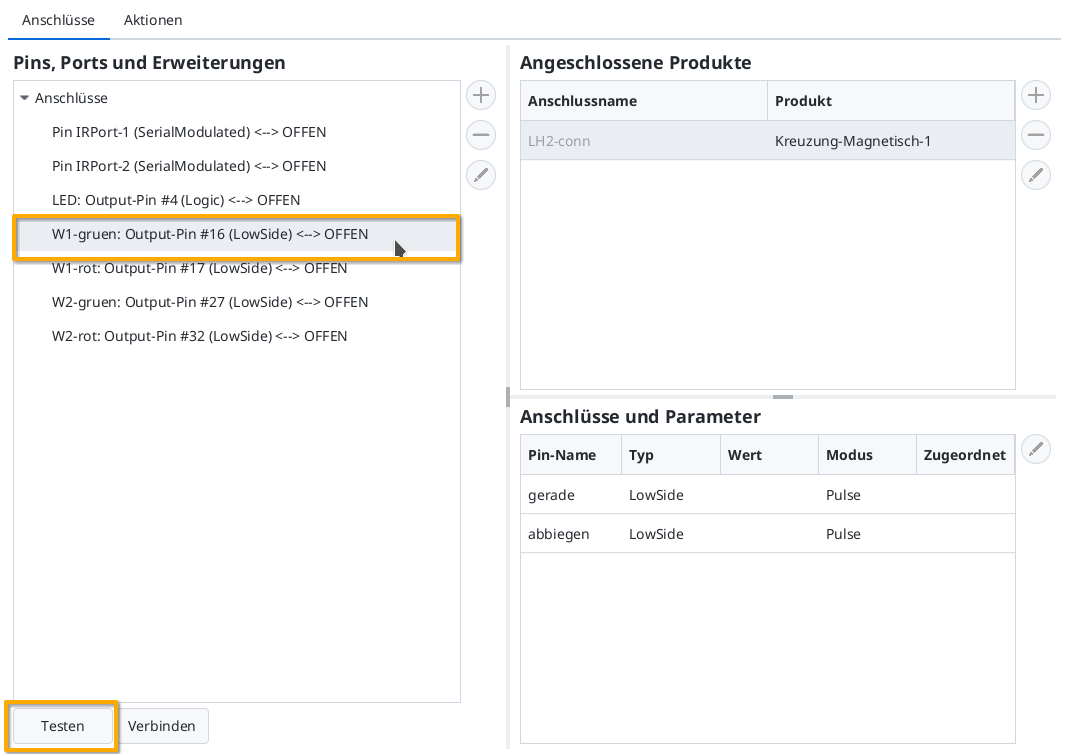

Vous devez maintenant spécifier quels ports du module CTC sont connectés à l’aiguillage. La prise utilisée ci-dessus est soudée à “W1-vert” et “W1-rouge”. Vous choisissez “W1-vert” :

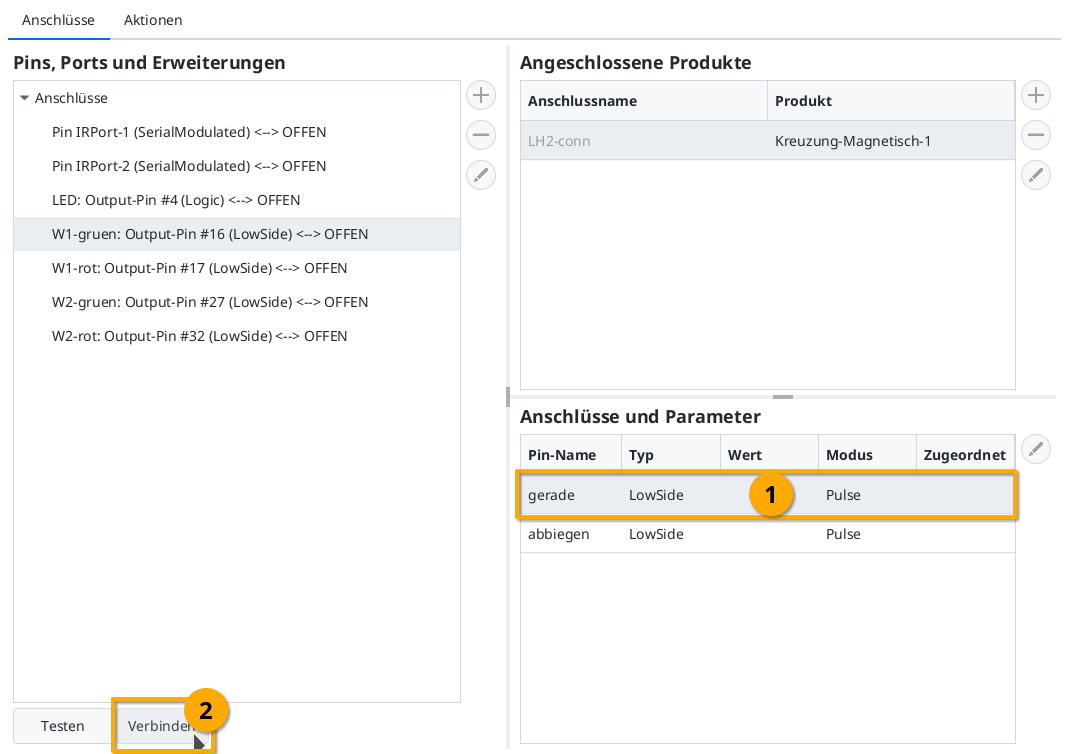

Ensuite, en cliquant sur le bouton “Tester”, vous pouvez vérifier si l’aiguillage se commute et dans quelle direction. Dans mon exemple, W1-vert passe en ligne droite. C’est pourquoi je sélectionne maintenant “droit” dans la ligne “Ports et paramètres”. En cliquant sur “Connecter”, vous attribuez le port “droit” à “W1-vert : Output-Pin #16” marqué à gauche :

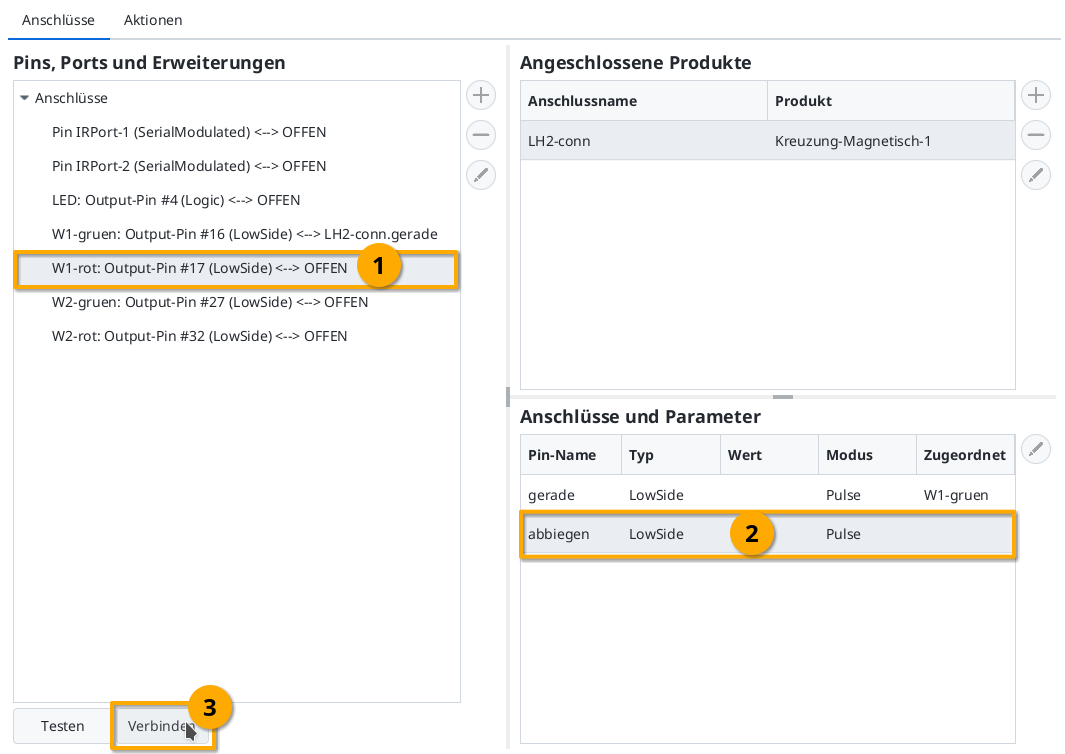

Puis, vous connectez de la même façon “W1-rouge” (Output-Pin #17) au port “tourner” :

Télécharger la configuration

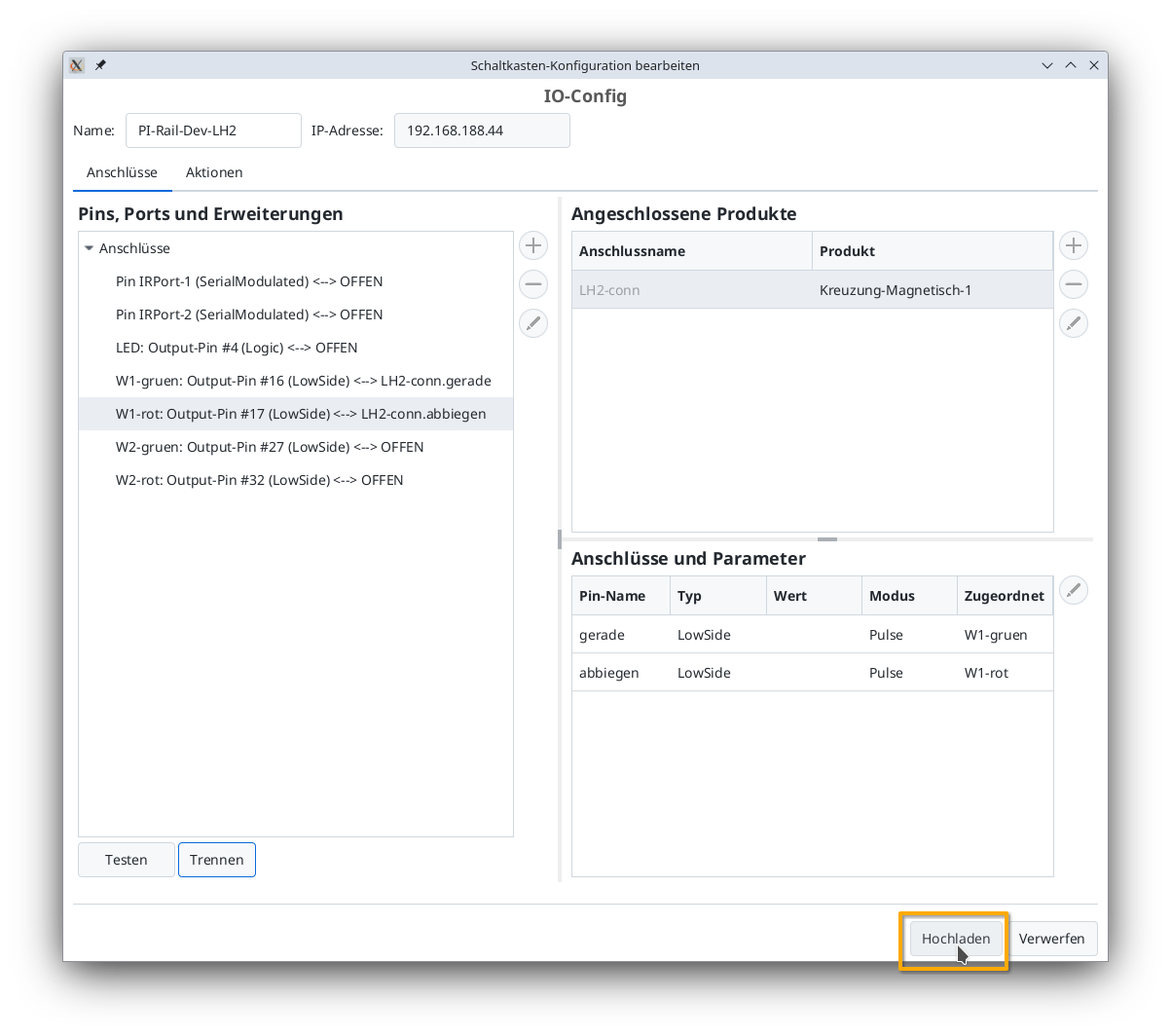

Une fois tous les pins connectés, vous pouvez cliquer sur le bouton “Télécharger” pour enregistrer les modifications de la configuration sur le module d’aiguillage CTC :

Le module d’aiguillage CTC redémarre.

Aiguillage sur le tableau de commande

Après quelques secondes, l’aiguillage croisé double nouvellement configuré apparaît sur le tableau de commande :

À FAIRE
