Ce sont les instructions d’installation pour le moteur d’aiguillage MP10 de mtb.

Sur le [module d’aiguillage CTC] avec le numéro d’article WI-M-4L-U, il y a trois câbles auxquels une prise convenable a été soudée dans l’exemple.

Installer et connecter le module CTC

Le module CTC est monté sur ou sous le réseau de modélisme ferroviaire.

• Connectez le câble jaune (W1-VBB) à la connexion “+COM” de MP10.
• Connectez les deux câbles bleus (W1-Rouge et W1-Vert) aux connexions “M1” et “M2” de MP10.
• Connectez le câble brun au pôle négatif de l’alimentation ou à la voie ferrée.
• Connectez le câble rouge au pôle positif ou à l’autre voie ferrée.

TODO Diagramme de câblage

Les trois câbles restants (2x bleus et 1x jaune) peuvent être connectés à un signal ou à un autre aiguillage. Deux balises IR peuvent être connectées à la prise à quatre broches.

Enregistrer le module CTC sur le WLAN

Si le module d’aiguillage CTC n’est pas encore enregistré sur le WLAN du modélisme ferroviaire, vous devez le faire en premier. Vous trouverez les instructions dans le manuel d’utilisation au Chapitre 3.1 “Enregistrer les modules sur le WLAN”.

Ouvrir la configuration

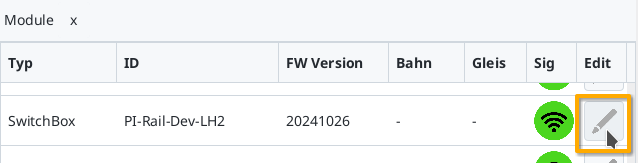

Vous pouvez trouver un module d’aiguillage CTC enregistré sous son nom dans la liste des modules de l’application CTC. Cliquez sur l’icône du crayon pour ouvrir la “Configuration du tableau de commutation”.

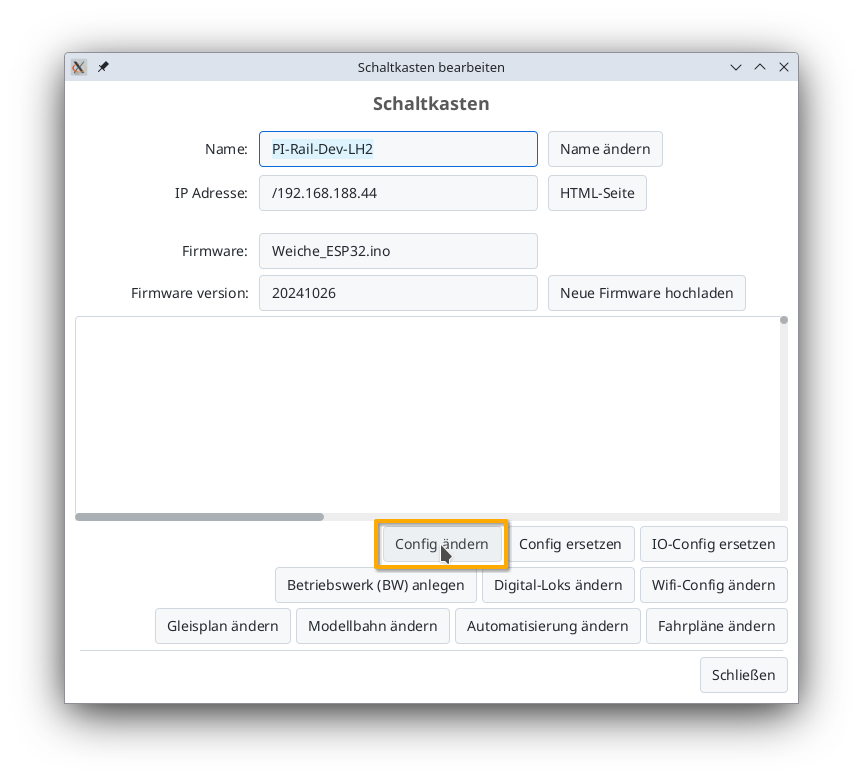

Cliquez ensuite sur le bouton “Modifier Config” :

Ajouter un produit

Le MP10 a été connecté comme un entraînement double bobine classique. Cependant, comme il ne se déplace que tant que l’impulsion de commutation est présente, il a besoin d’une configuration qui maintient l’output de commutation actif pendant au moins 3 secondes.

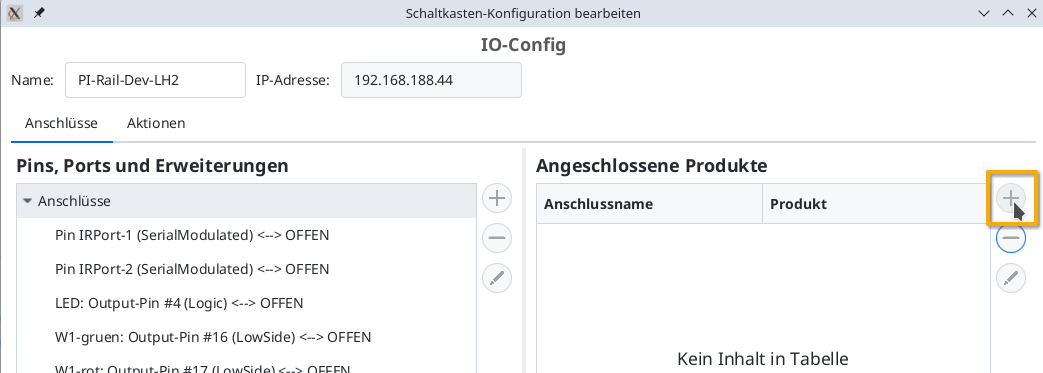

Dans le dialogue de configuration, cliquez sur le bouton plus à droite de “Produits connectés” pour sélectionner le type de produit que vous avez connecté :

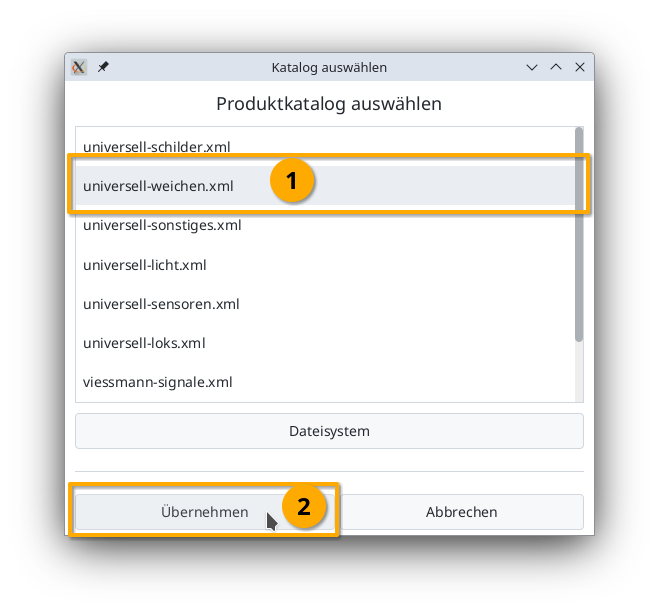

Choisissez le catalogue de produits “aiguillages universels” et cliquez ensuite sur “Appliquer” :

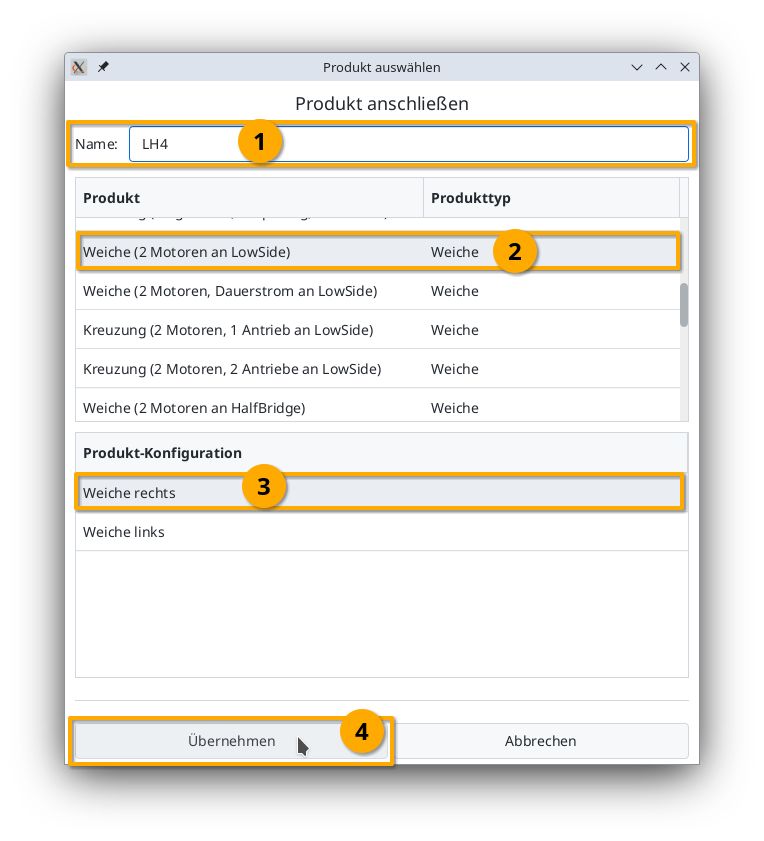

Donnez à votre aiguillage un nom significatif et sélectionnez le produit approprié ainsi que la configuration du produit. Puis cliquez sur “Appliquer” :

Connecter le produit

Maintenant, vous devez spécifier quels sont les connecteurs du module CTC que l’aiguillage est connecté. La fiche utilisée ci-dessus est soudée à “W1-grün” et “W1-rot”. Vous choisissez “W1-grün” :

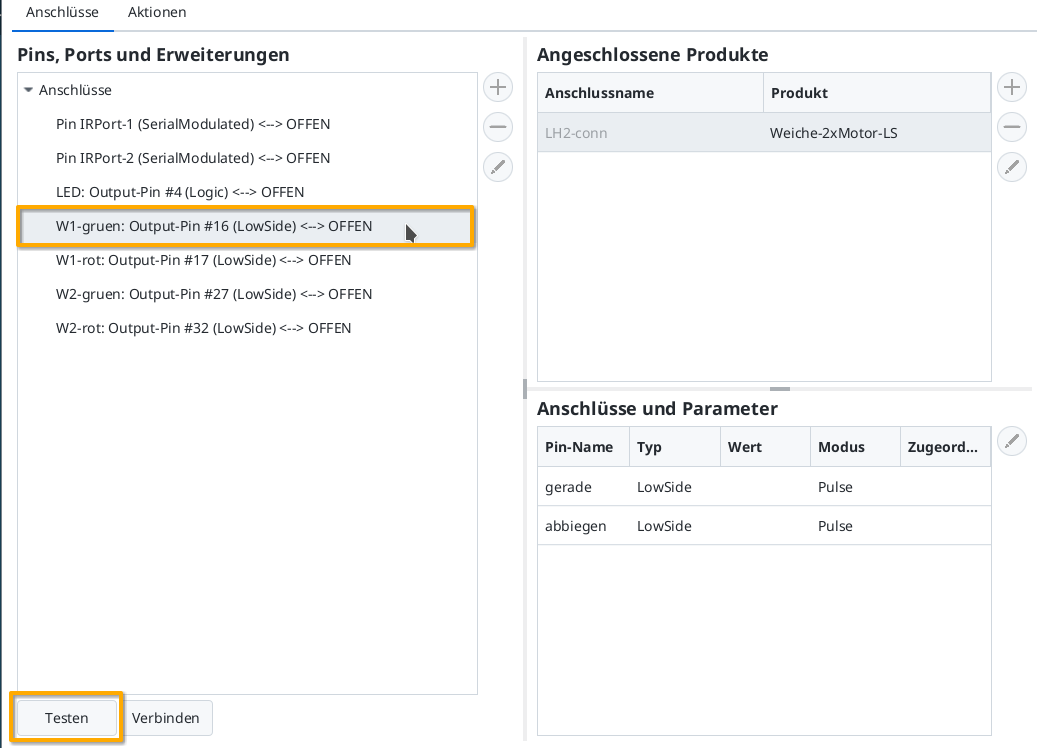

Ensuite, vous pouvez vérifier si l’aiguillage réagit et dans quelle direction en cliquant sur le bouton “Tester”. La courte pulse de 500 ms ne suffit pas pour poser l’aiguillage, mais pour reconnaître dans quelle direction le moteur se déplace. Dans mon exemple, W1-grün passe à l’état droit. C’est pourquoi je choisis maintenant la ligne “droit” dans “Connexions et paramètres”. En cliquant sur “Connecter”, vous attribuez à “W1-grün : Output-Pin #16” marqué à gauche, la connexion “droite” :

Ensuite, vous connectez de la même manière “W1-rot” (Output-Pin #17) à la connexion “tournant” :

Télécharger la configuration

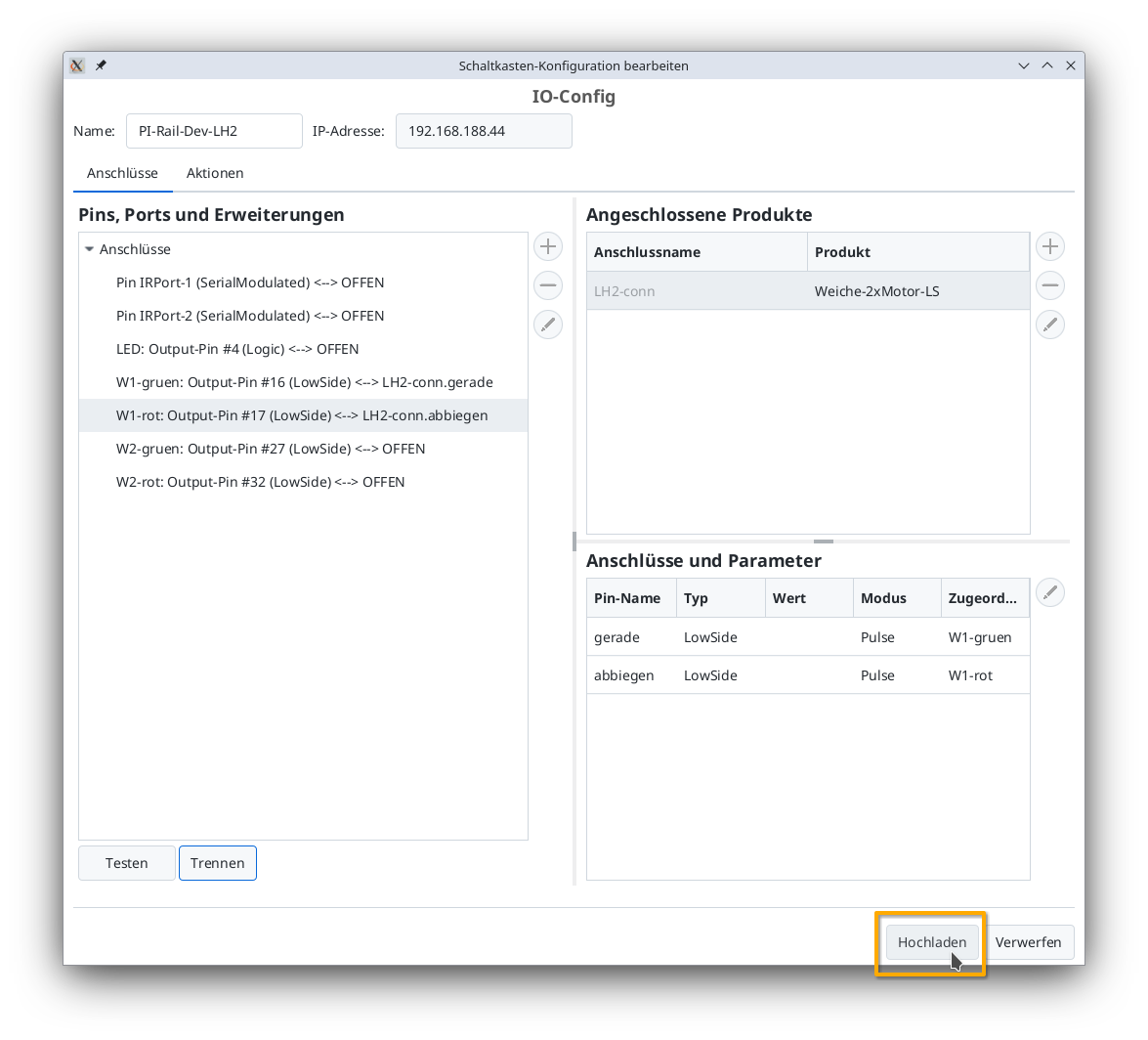

Lorsque tous les pins sont connectés, vous pouvez cliquer sur le bouton “Télécharger” pour sauvegarder les modifications de la configuration sur le module d’aiguillage CTC :

Le module d’aiguillage CTC redémarre.

Aiguillage sur le tableau de bord

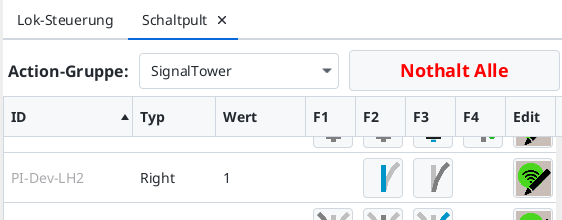

Après quelques secondes, l’aiguillage nouvellement configuré apparaît sur le tableau de bord :
