Ces instructions d’installation sont adaptées pour l’aiguillage à trois voies 42543 de la gamme “Rocoline avec ballast” de Roco :

TODO Image Aiguillage à trois voies Rocoline

Elles utilisent deux des moteurs 42620. Dans l’exemple, une rangée de trois broches est soudée aux câbles : Sur le Module aiguillage CTC avec le Numéro d’article WI-M-4L-U, trois câbles sont trouvés à qui une prise correspondante a été soudée dans l’exemple.

Installer et connecter le module CTC

Le module CTC est monté sur ou sous le réseau de modélisme ferroviaire.

Voici comment le moteur est connecté au module d’aiguillage CTC :

• Insérez les barrettes de connexion des moteurs d’aiguillage dans les prises sur le module d’aiguillage CTC.
• Connectez le câble marron au pôle négatif de l’alimentation ou à la voie ferrée.
• Connectez le câble rouge au pôle positif ou à l’autre voie ferrée.

À FAIRE Plan de connexion

L’image suivante montre une aiguille droite avec des moteurs d’aiguillage intégrés et un module d’aiguillage CTC.

À FAIRE Image trois voies avec installation

Deux balises IR peuvent être connectées à la prise à quatre broches du module d’aiguillage. Dans l’exemple de la photo, la prise à quatre broches a été retirée et les câbles (rouge, bleu, rose, gris) ont été soudés aux contacts en cuivre sur la connexion de la voie.

Connecter le module CTC au WLAN

Si le module d’aiguillage CTC n’est pas encore connecté au WLAN de modélisme ferroviaire, vous devez le faire en premier lieu. Chez le manuel d’instructions, vous trouverez les directives à cet égard dans le Chapitre 3.1 “Connecter les modules au WLAN”.

Ouvrir la configuration

Vous pouvez trouver un module d’aiguillage CTC enregistré sous son nom dans la liste des modules de l’application CTC. Là, vous cliquez sur l’icône de crayon pour ouvrir la “Configuration du tableau de commande”.

Ici, vous cliquez sur le bouton “Modifier la configuration”:

Ajouter un produit

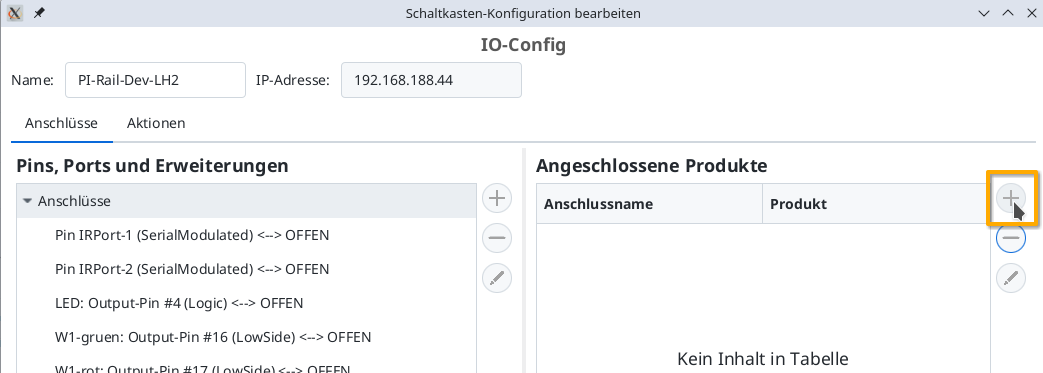

Dans le dialogue de configuration, cliquez sur le bouton plus à droite de “Produits connectés” pour sélectionner le produit que vous avez connecté :

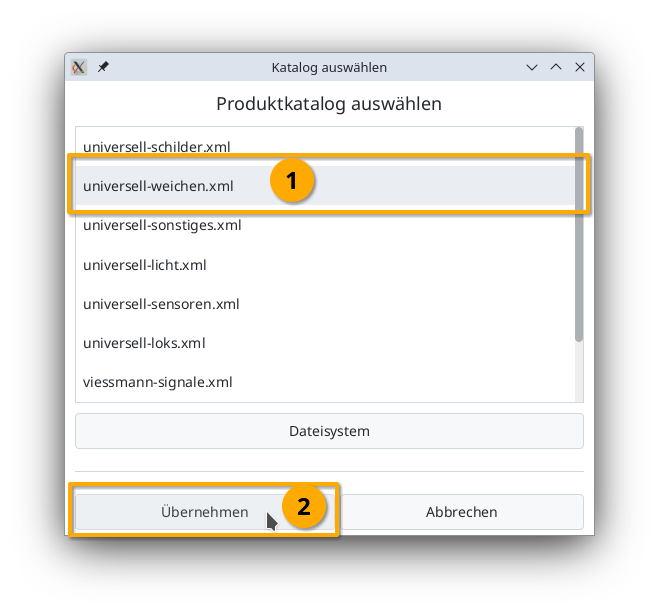

Choisissez le catalogue de produits “aiguillages universels” et cliquez ensuite sur “Appliquer”:

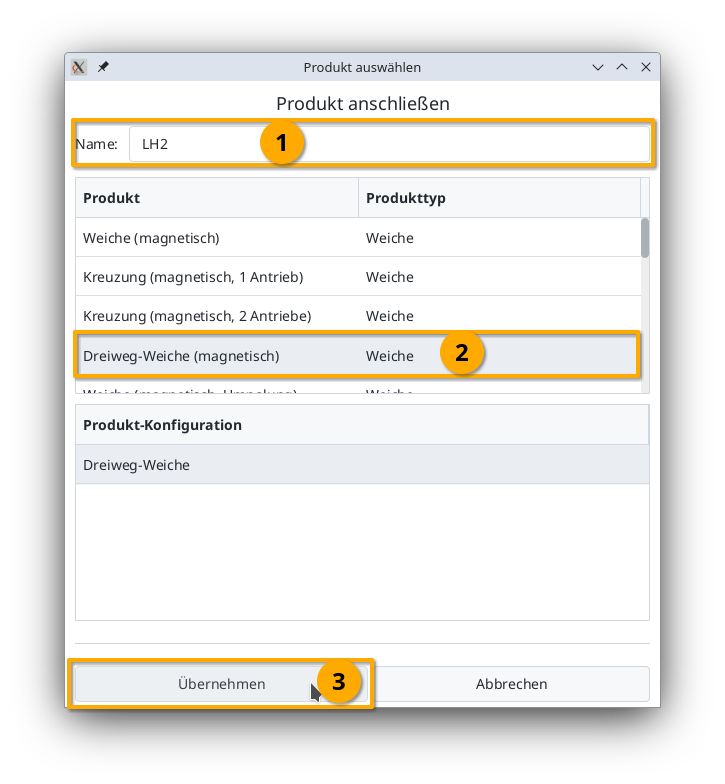

Donnez un nom significatif à votre aiguillage et sélectionnez le produit approprié ainsi que la configuration du produit. Ensuite, cliquez sur “Appliquer” :

Connecter le produit

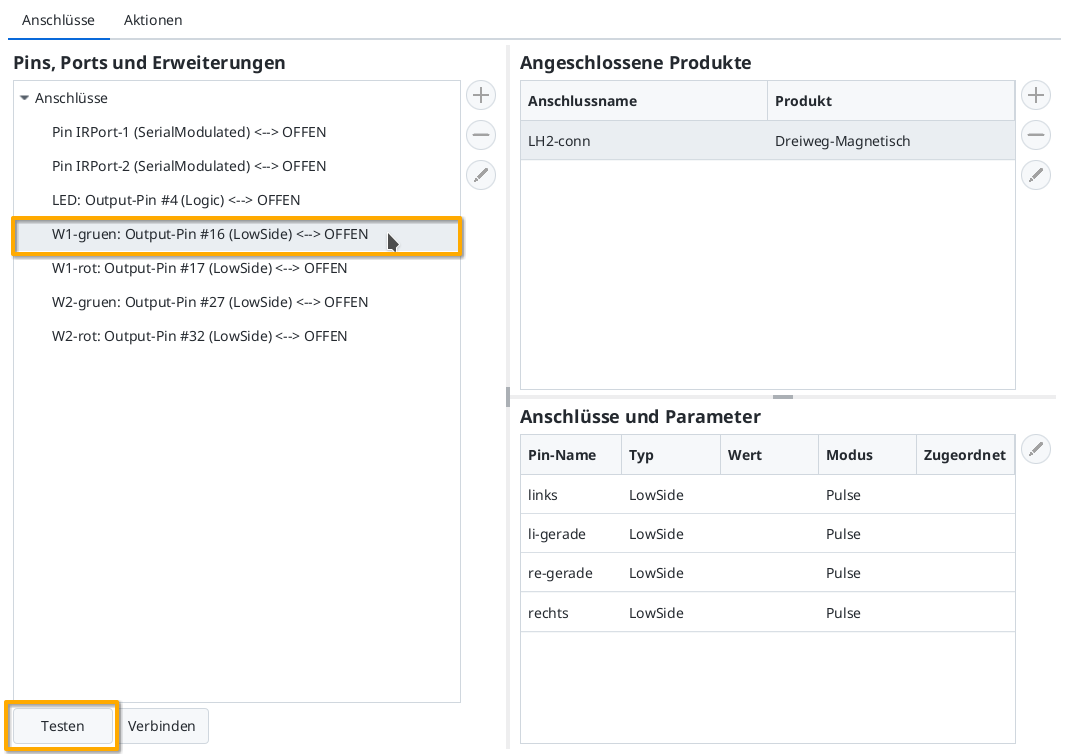

Maintenant, vous devez spécifier à quels connecteurs du module CTC l’aiguillage est connecté. La fiche utilisée ci-dessus est soudée à “W1-gruen” et “W1-rot”. Vous sélectionnez “W1-grün” :

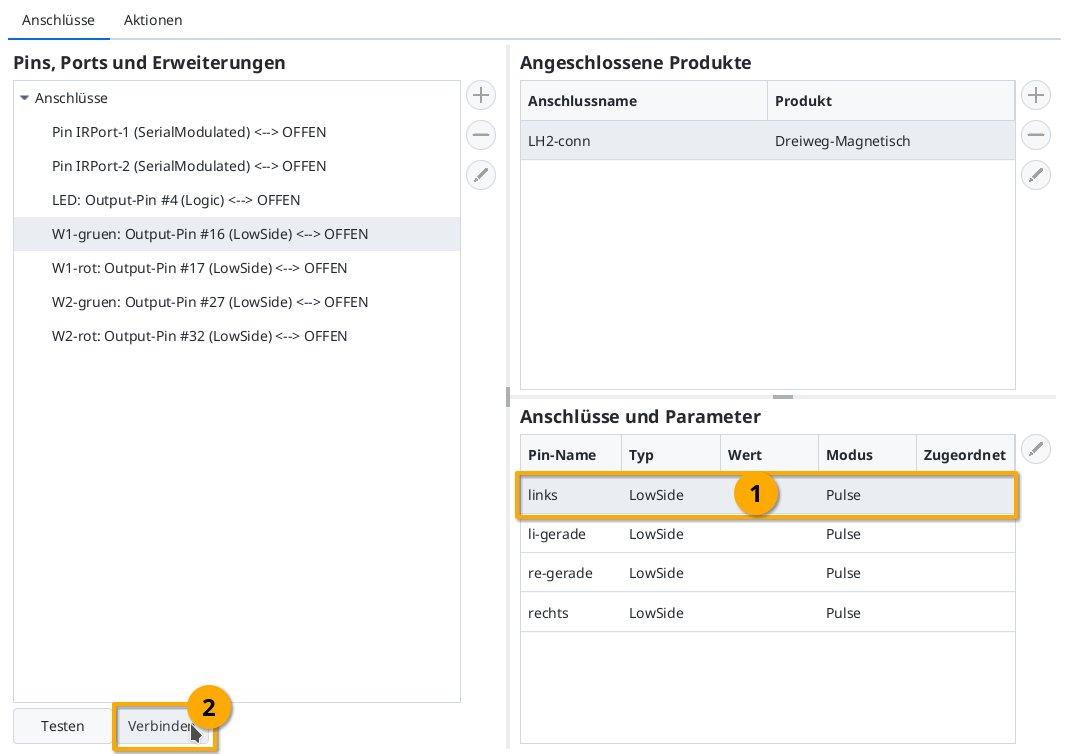

Ensuite, en cliquant sur le bouton “Tester”, vous pouvez vérifier si l’aiguillage se déplace et dans quelle direction. Dans mon exemple, W1-grün passe à droit. C’est pourquoi je sélectionne à présent la ligne “droite” dans “Connections et paramètres”. En cliquant sur “Connecter”, vous associez le “W1-gruen: Sortie Pin #16” marquée à gauche à la connexion “gauche” :

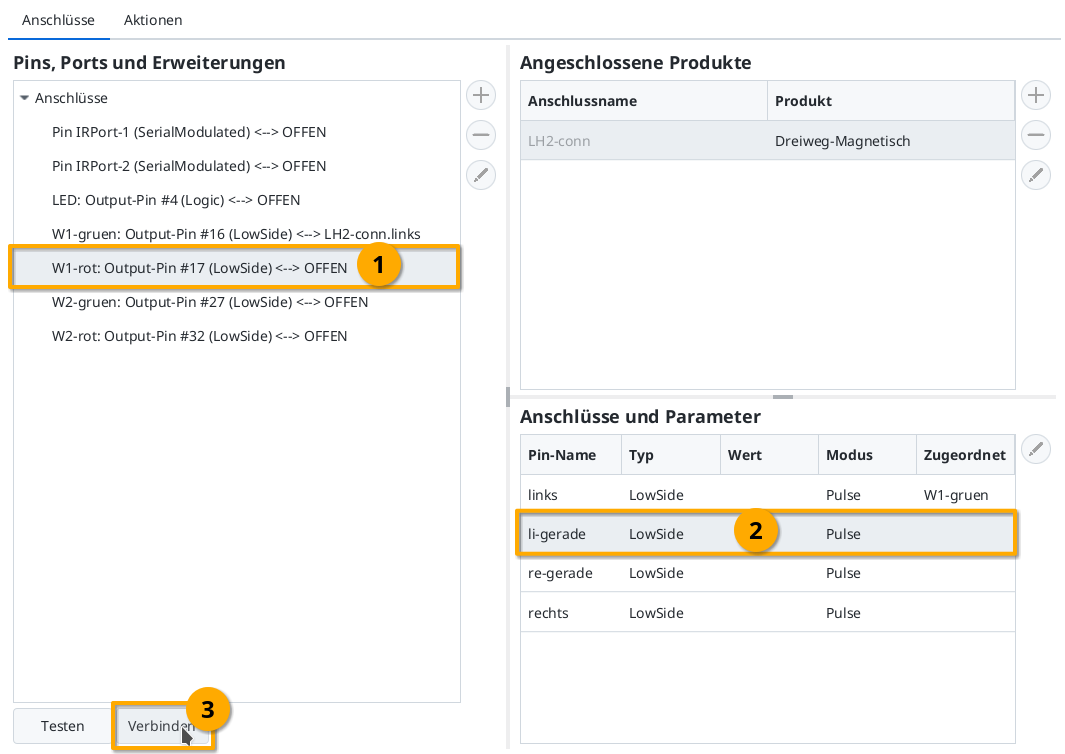

Ensuite, de la même manière, vous connectez “W1-rot” (Sortie Pin #17) à la connexion “gauche-droite” :

Vous procédez de la même façon pour le deuxième moteur que pour le premier.

Télécharger la configuration

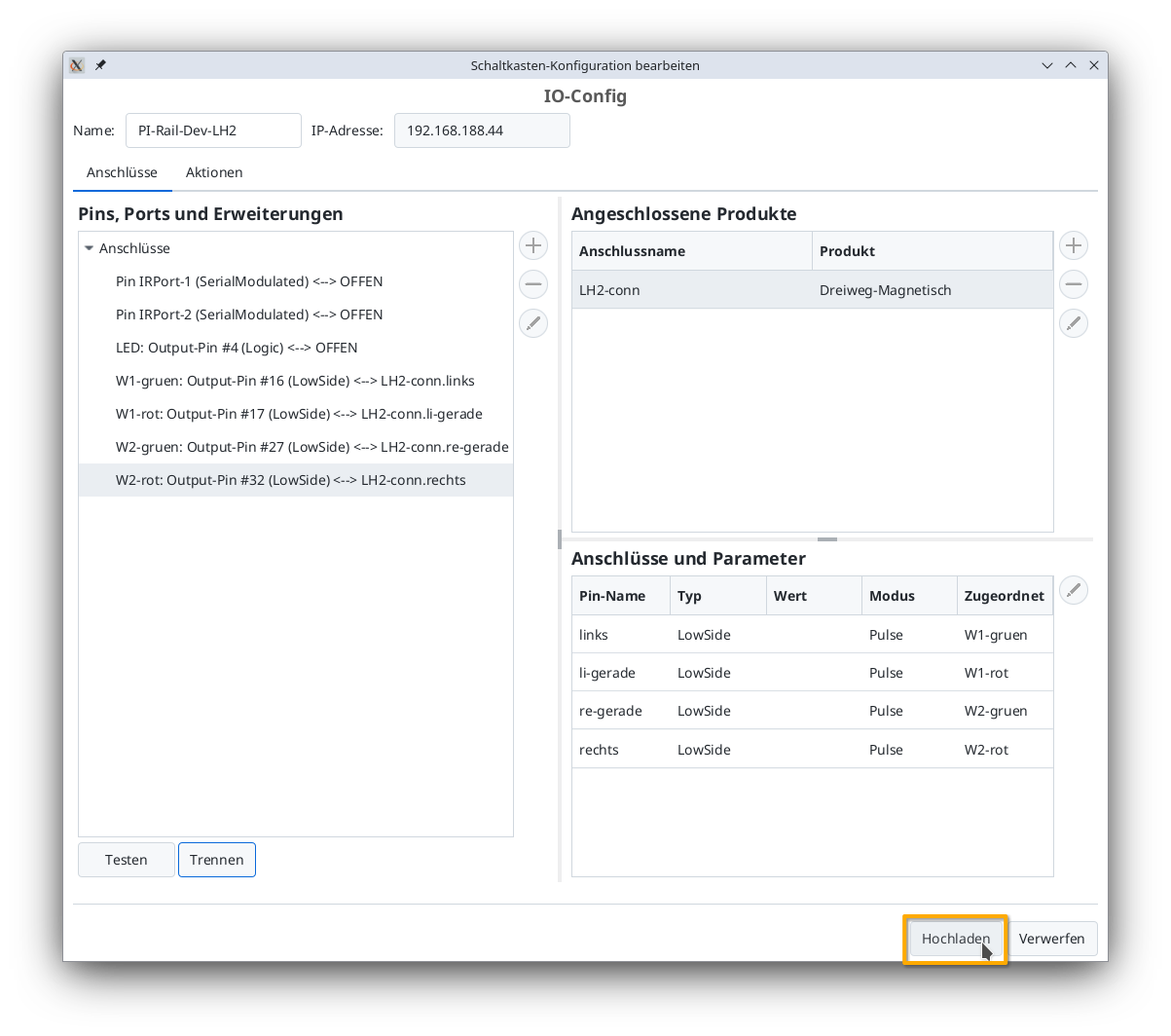

Une fois que tous les Pins sont connectés, vous pouvez cliquer sur le bouton “Télécharger” pour sauvegarder les modifications de la config sur le module d’aiguillage CTC :

Le module d’aiguillage CTC redémarre.

Aiguillage sur le tableau de commande

Après quelques secondes, l’aiguillage à trois voies nouvellement configuré apparaît sur le tableau de commande :

À FAIRE
