Diese Einbauanleitung passt für l’aiguillage 55421:
sowie les aiguillages 55170, 55171, 55220, 55221, 55222, 55223, 55226, 55227, 55228, 55420, 55422, 55423, 55426, 55427, 55428 du programme A-Gleis de Piko.
Ils utilisent tous l’actionneur 55271. Dans l’exemple, une barrette à trois broches est soudée sur les câbles : Sur le CTC-Aiguillage-Module avec le numéro de référence WI-M-4L-U , il y a trois câbles sur lesquels un connecteur correspondant a été soudé dans l’exemple.
Installer et connecter le module CTC
Le module CTC est monté sur ou sous l’installation de modélisme ferroviaire.
Voici comment connecter l’actionneur au CTC-Aiguillage-Module :
- Enficher la barrette de l’actionneur de l’aiguillage dans le connecteur du CTC-Aiguillage-Module.
- Connecter le câble marron au pôle négatif de l’alimentation électrique ou au rail.
- Connecter le câble rouge au pôle positif ou à l’autre rail.
TODO Anschlussplan

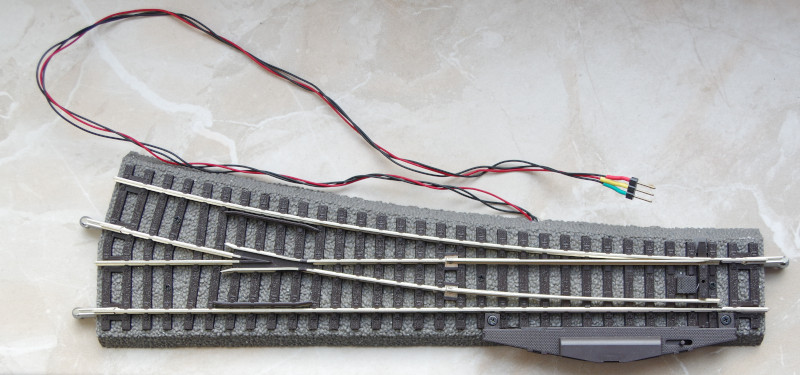

L’image suivante montre un aiguillage à droite avec l’actionneur de l’aiguillage intégré et le CTC-Aiguillage-Module.
TODO Weiche mit Antrieb und CTC-Modul
Les trois câbles restants (2x bleu et 1x jaune) peuvent être connectés à un signal ou à un autre aiguillage. Deux balises IR peuvent être connectées à la prise à quatre pôles.
Enregistrer le module CTC au WiFi
Si le CTC-Aiguillage-Module n’est pas encore enregistré au WiFi du modélisme ferroviaire, vous devez d’abord le faire. Vous trouverez les instructions dans le manuel d’utilisation au chapitre 3.1 « Modules inscrire au WiFi » .
Ouvrir la configuration
Un module CTC-Aiguillage-Module enregistré apparaît sous son nom dans la liste des modules de l’application CTC. Cliquez sur l’icône en forme de crayon pour ouvrir la « configuration de la boîte de distribution » :
Cliquez ensuite sur le bouton « Modifier la config » :
Ajouter un produit

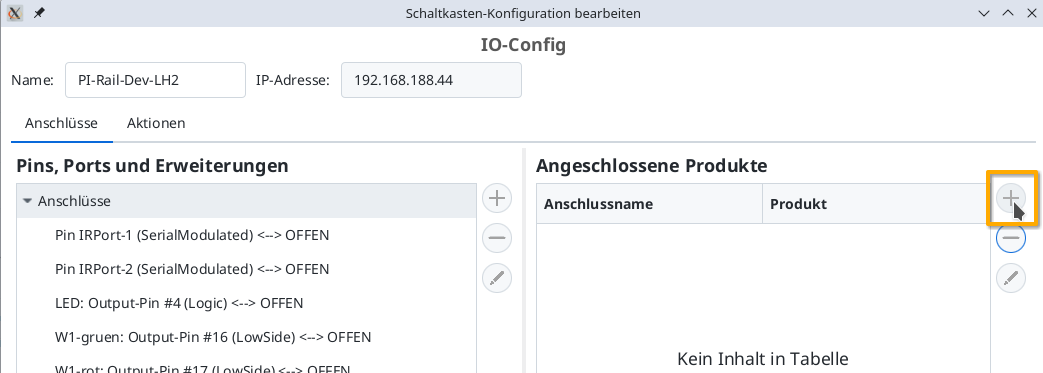

Dans la boîte de dialogue de configuration, cliquez sur le bouton plus à droite de « Produits connectés » pour sélectionner le produit connecté :

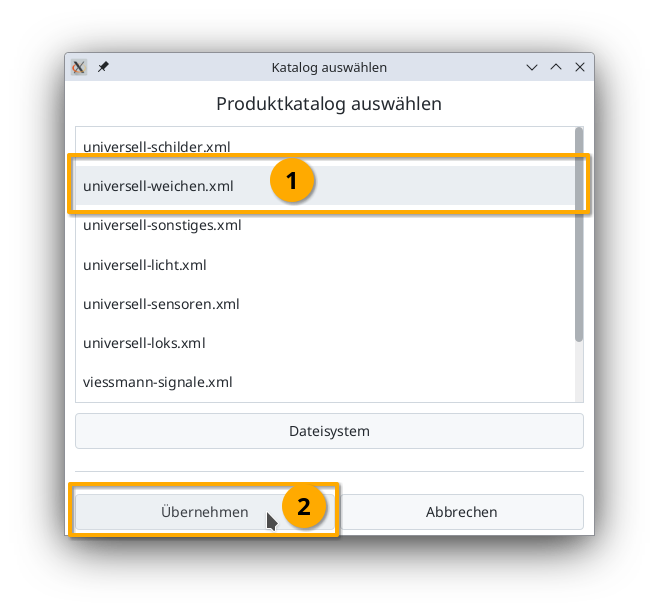

Sélectionnez le catalogue de produits « universel-aiguillages » et cliquez sur « Appliquer » :

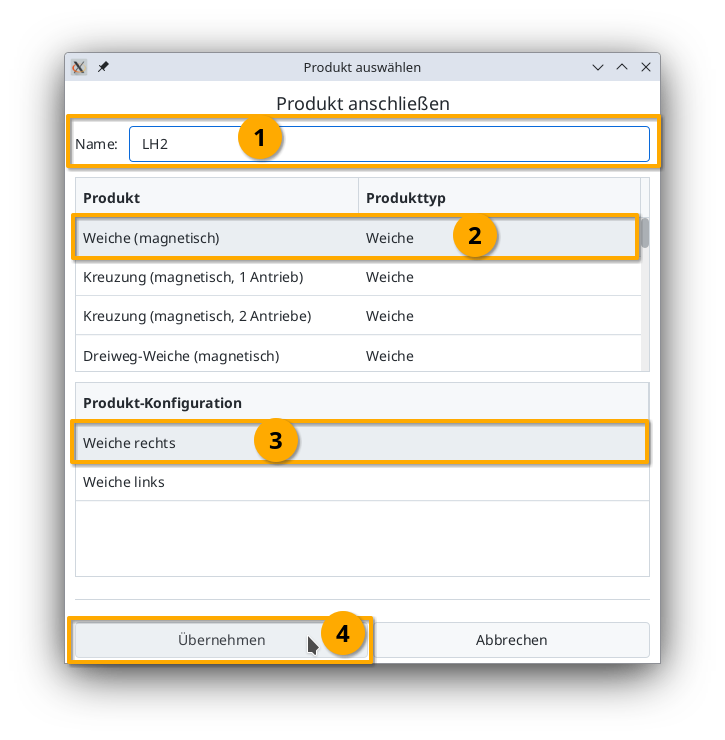

Donnez un nom significatif à votre aiguillage et sélectionnez le produit ainsi que la configuration de produit correspondante. Cliquez ensuite sur « Appliquer » :
Connecter le produit
Vous devez maintenant indiquer à quelles connexions du module CTC l’aiguillage est connecté. La barrette utilisée ci-dessus est soudée sur « W1-vert » et « W1-rouge ». Sélectionnez « W1-vert » :

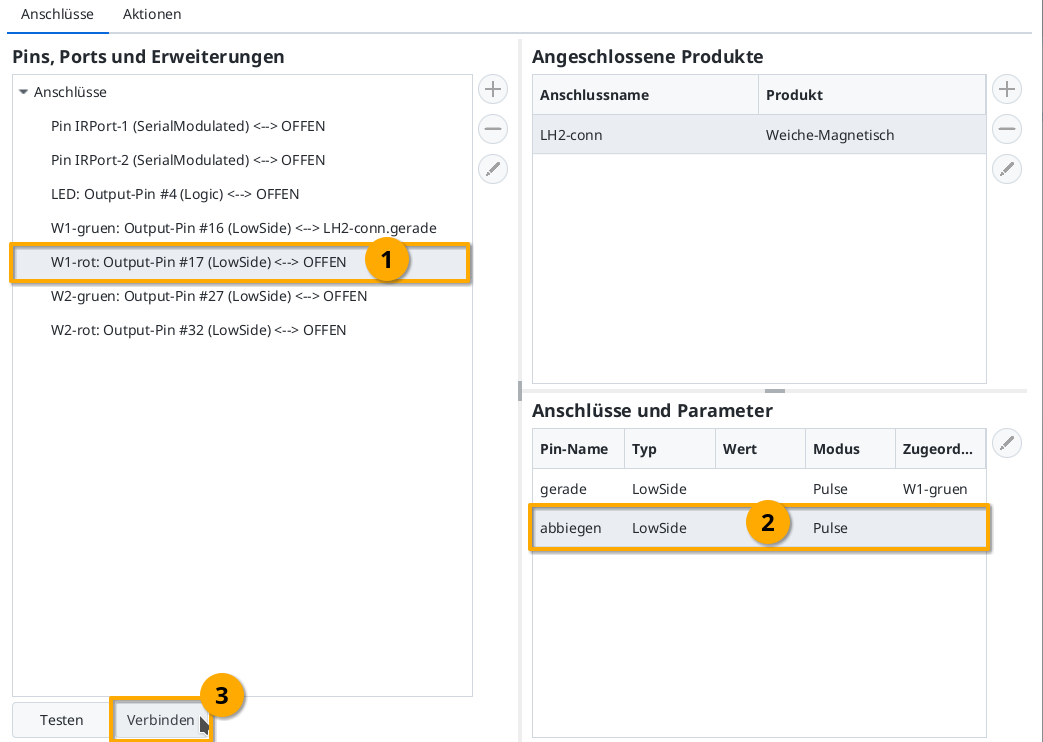

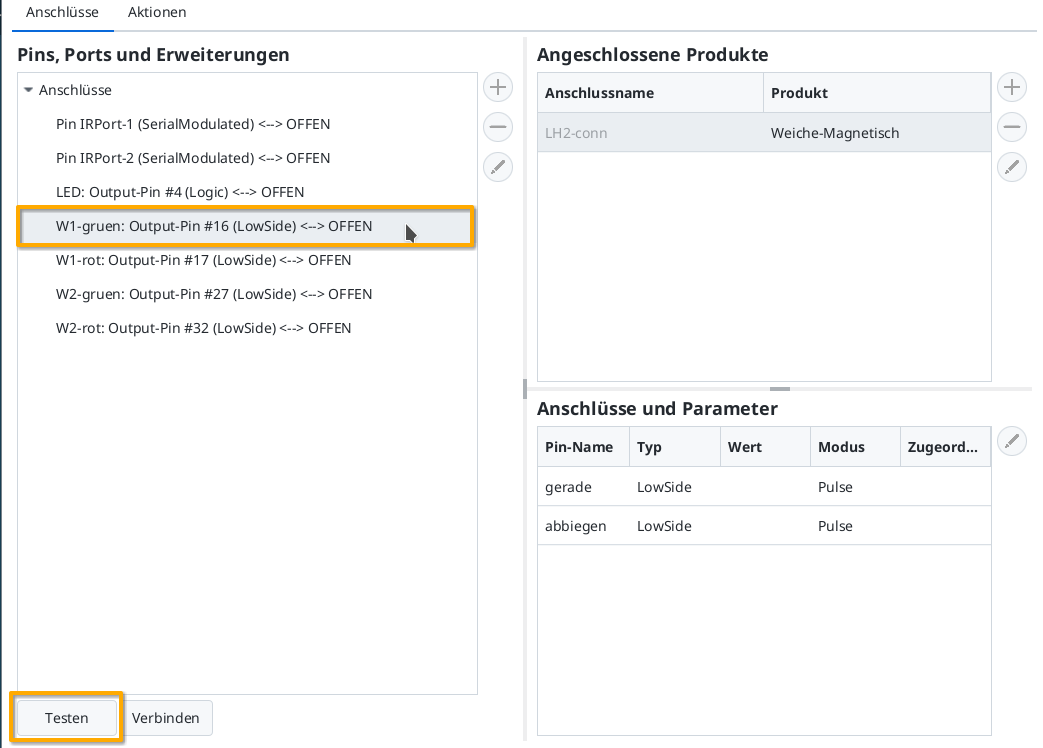

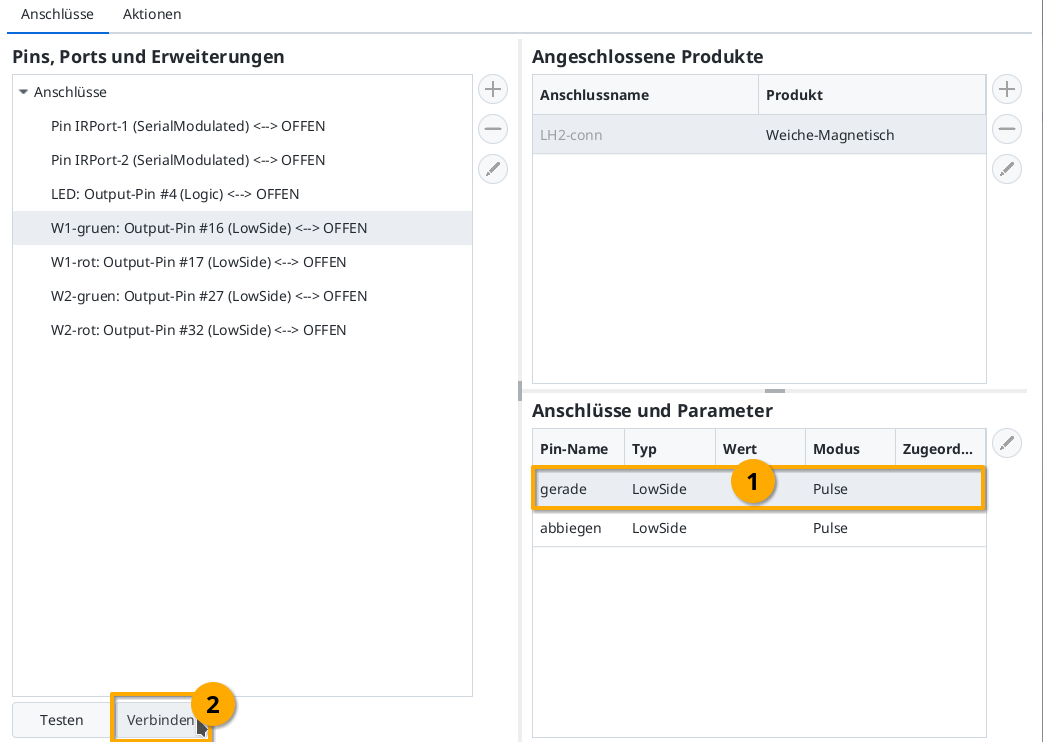

Vous pouvez ensuite cliquer sur le bouton « Tester » pour vérifier si l’aiguillage change de position et dans quelle direction. Dans mon exemple, W1-vert passe en position droite. C’est pourquoi je sélectionne maintenant la ligne « droite » dans « Connexions et paramètres ». En cliquant sur « Connecter », vous associez la connexion « W1-vert : broche de sortie #16 » à la position « droite » :
Connectez ensuite de la même manière « W1-rouge » (broche de sortie #17) à la position « dévier » :
Télécharger la configuration
Une fois toutes les broches connectées, vous pouvez cliquer sur le bouton « Télécharger » pour enregistrer les modifications de la configuration sur le CTC-Aiguillage-Module :
Le CTC-Aiguillage-Module redémarre.
Aiguillage dans le tableau de distribution
Quelques secondes plus tard, l’aiguillage nouvellement configuré apparaît dans le tableau de distribution :
