Ces instructions s’appliquent aux points de croisement doubles 42591, 42549 et 42594 de la gamme “Rocoline avec literie”:

TODO Image de points de croisement

Les deux utilisent deux des actionneurs 42620. Dans l’exemple, une rangée de trois broches est soudée aux câbles : Sur le module d’aiguillage CTC avec le numéro d’article WI-M-4L-U, il y a trois câbles, auxquels un socket correspondant a été soudé dans l’exemple.

Installer et connecter le module CTC

Le module CTC est monté sur ou sous le modélisme ferroviaire.

Voici comment connecter le moteur au module CTC :

• Insérer les rangées de broches des actionneurs d’aiguillage dans les douilles sur le module CTC.
• Connectez le câble brun au pôle négatif de l’alimentation électrique ou aux rails.
• Connectez le câble rouge au pôle positif ou à l’autre rail.

TODO Plan de connexion

L’image suivante montre l’aiguillage en croix avec les actions d’aiguillage et le module CTC attachés.

TODO Image de l’aiguillage en croix avec actionnement et module CTC

Deux balises IR peuvent être connectées à la prise à quatre broches.

Connecter le module CTC au WLAN

Si le module d’aiguillage CTC n’est pas encore connecté au WLAN de modélisme ferroviaire, vous devez faire cela en premier. Vous trouverez les instructions à ce sujet dans le manuel d’utilisation au Chapitre 3.1 “Connecter les modules au WLAN”.

Ouvrir la configuration

Vous pouvez trouver un module d’aiguillage CTC enregistré sous son nom dans la liste des modules de l’application CTC. Là, vous cliquez sur l’icône de crayon pour ouvrir la “Configuration du boîtier de commande”.

Là, vous cliquez sur le bouton “Modifier la configuration” :

Ajouter un produit

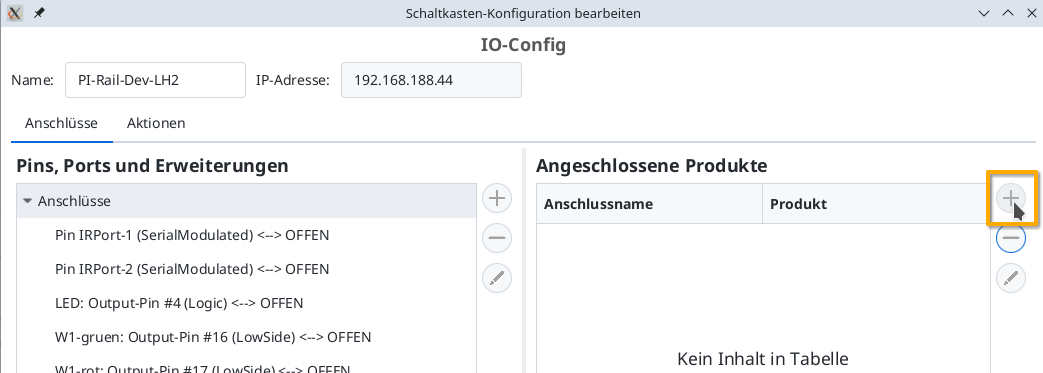

Dans le dialogue de configuration, cliquez sur le bouton Plus à droite de “Produits connectés” pour sélectionner quel produit vous avez connecté :

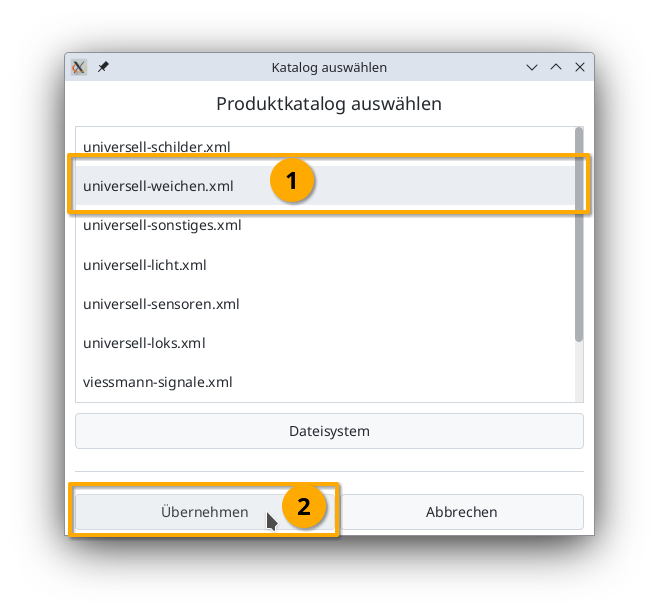

Choisissez le catalogue de produits “aiguillages universels” et cliquez ensuite sur “Appliquer” :

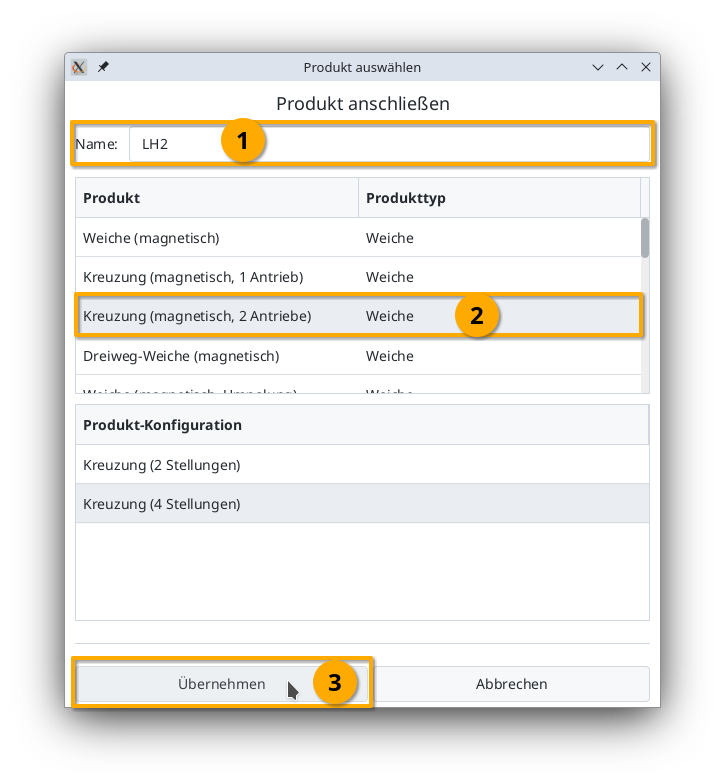

Donnez un nom significatif à votre aiguillage et sélectionnez le produit approprié ainsi que la configuration du produit. Ensuite, cliquez sur “Appliquer” :

Connecter le produit

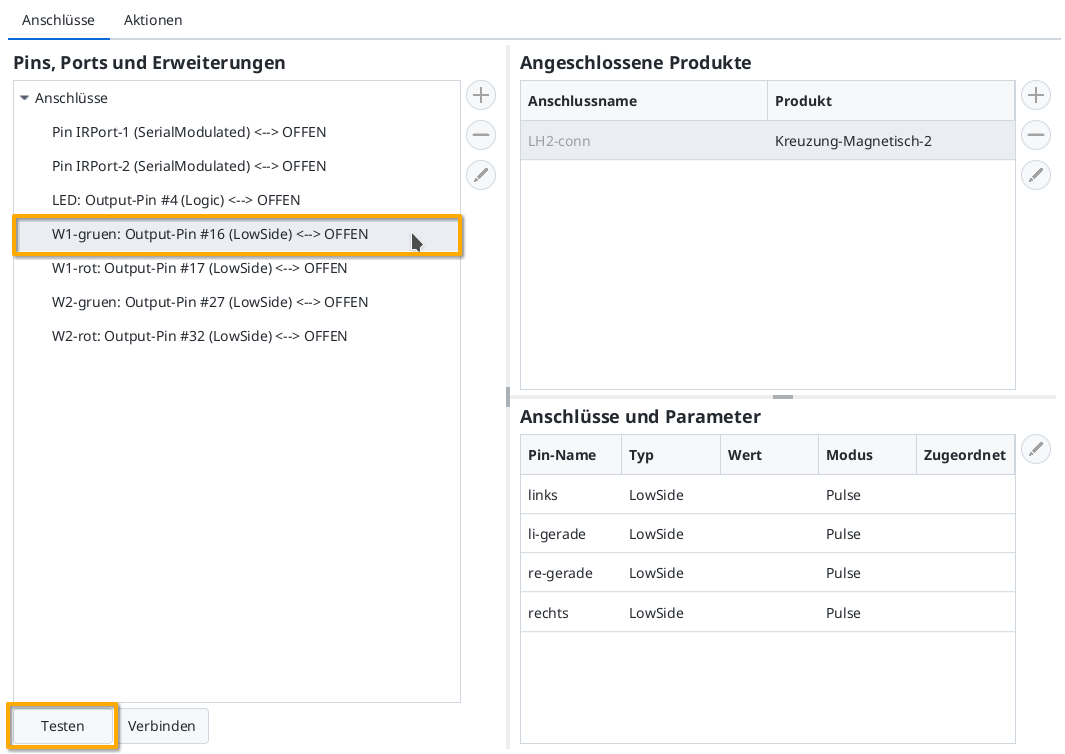

Maintenant, vous devez encore indiquer avec quels connecteurs du module CTC l’aiguillage est connecté. La prise utilisée ci-dessus est soudée à “W1-gruen” et “W1-rot”. Vous sélectionnez “W1-grün” :

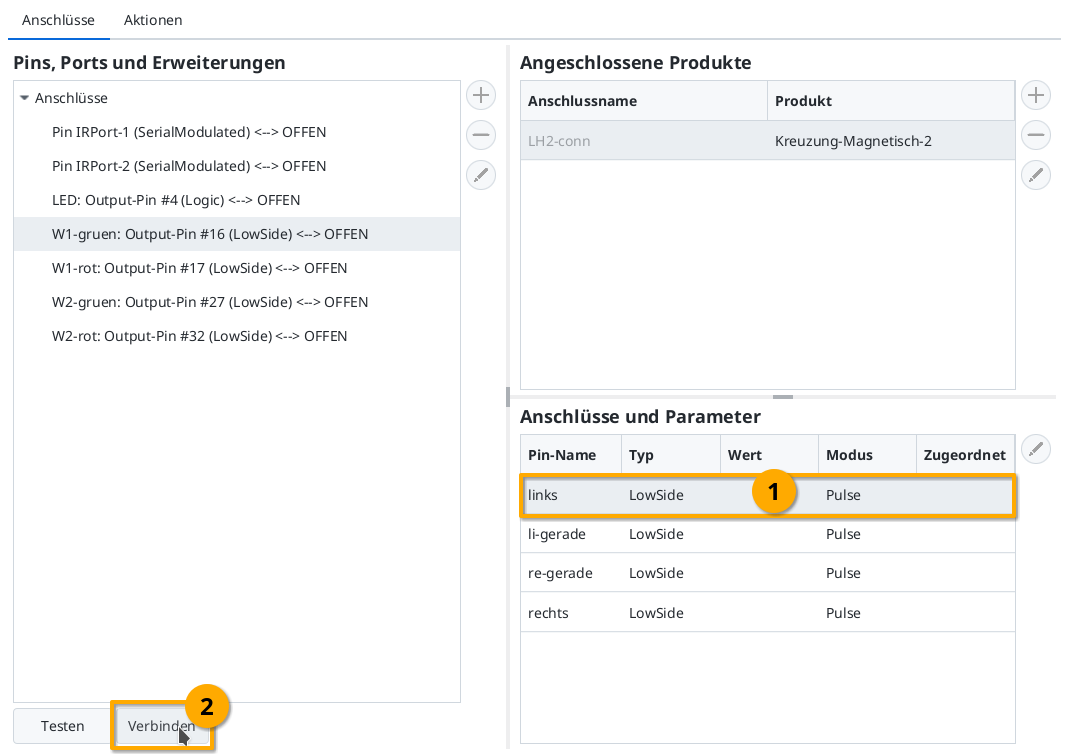

Ensuite, vous pouvez vérifier en cliquant sur le bouton “Tester” si l’aiguillage bascule et dans quelle direction. Dans mon exemple, W1-grün bascule en ligne droite. C’est pourquoi je sélectionne maintenant la ligne “droit” dans “Connexions et paramètres”. En cliquant sur “Connecter”, vous attribuez à la “W1-gruen : Output-Pin #16” marquée à gauche le connecteur “gauche” :

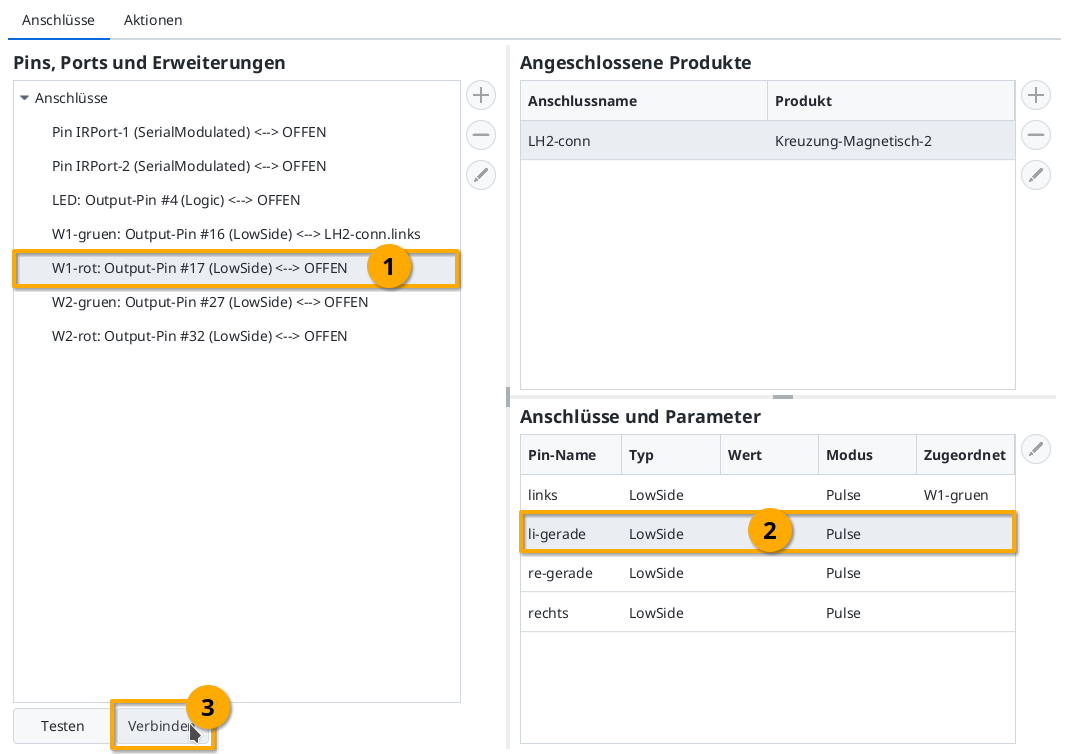

Ensuite, vous reliez de la même manière “W1-rot” (Output-Pin #17) à la connexion “gauche-droite” :

Pour le deuxième moteur, procédez exactement de la même manière que pour le premier.

Téléchargement de la configuration

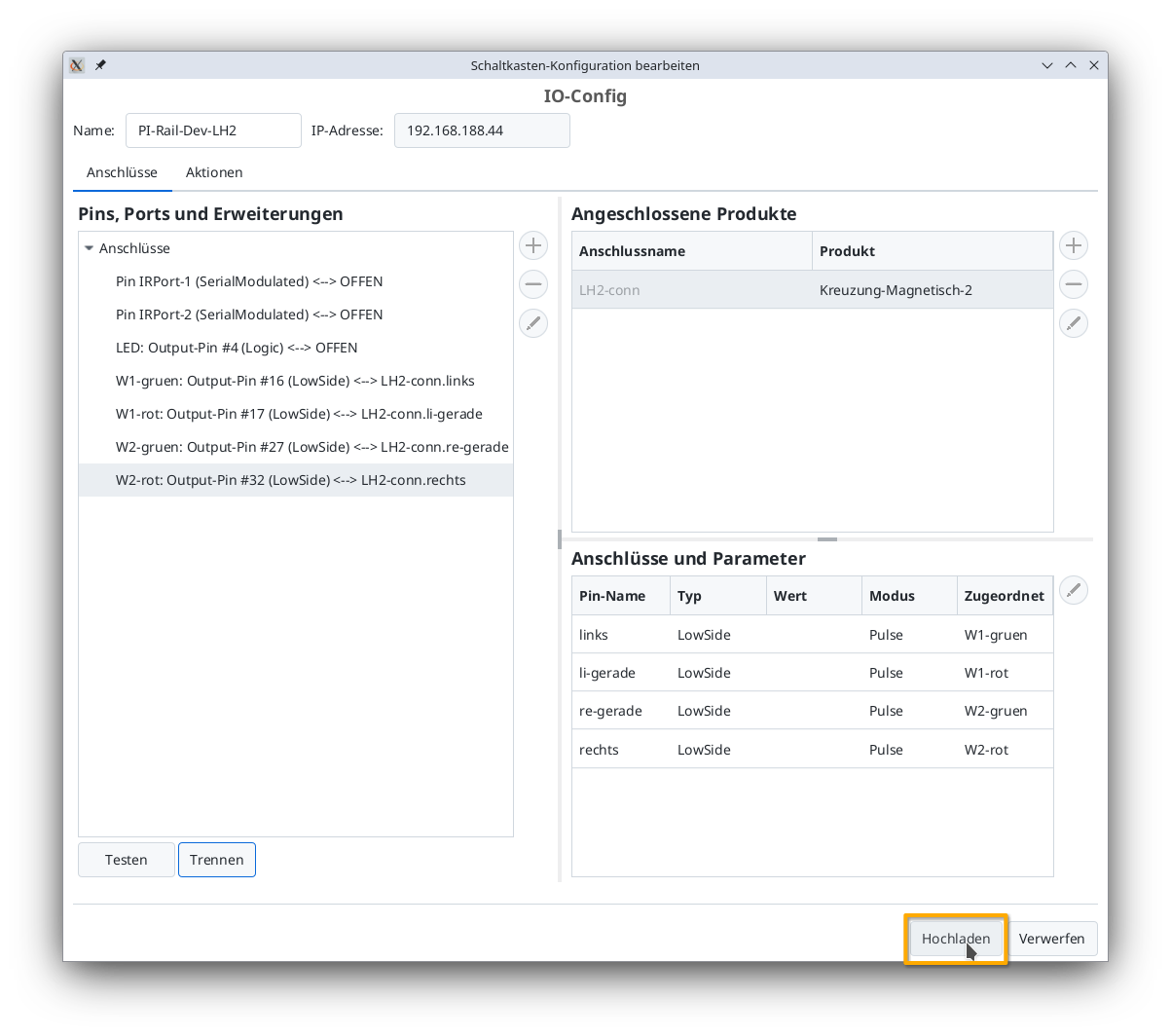

Une fois tous les Pins connectés, vous pouvez cliquer sur le bouton “Télécharger” pour enregistrer les modifications de la config sur le module d’aiguillage CTC :

Le module d’aiguillage CTC redémarre.

Aiguillage sur le tableau de commande

Quelques secondes plus tard, l’aiguillage à double croisement nouvellement configuré apparaît sur le tableau de commande :

A FAIRE
