Cette instruction de montage convient pour l’aiguillage croisé étroit 2275 du programme K-Gleis de Märklin. TODO Picture de l’aiguillage croisé

Elle utilise deux des actionneurs 7540, 75491. Dans l’exemple, une barrette de connexion à 3 broches est soudée aux câbles. Sur le module d’aiguillage CTC avec le numéro d’article WI-M-4L-U, il y a trois câbles, sur lesquels une prise correspondante a été soudée dans l’exemple.

Installer et connecter le module CTC

Le module CTC est monté sur ou sous le décor de modélisme ferroviaire.

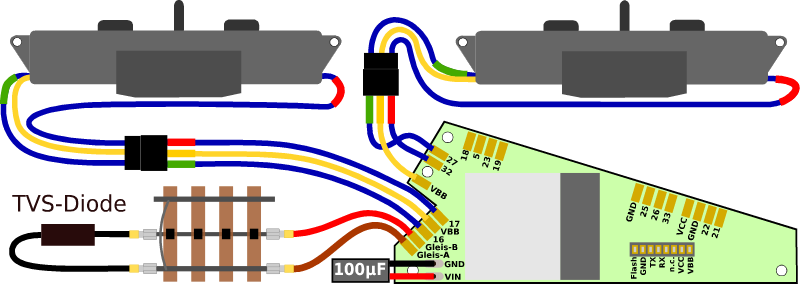

Voici comment connecter le moteur au module d’aiguillage CTC :

• Insérer les broches des moteurs d’aiguillage dans les prises sur le module d’aiguillage CTC.
• Connecter le câble marron au pôle négatif de l’alimentation électrique ou à la voie.
• Connecter le câble rouge au pôle positif ou à l’autre voie.

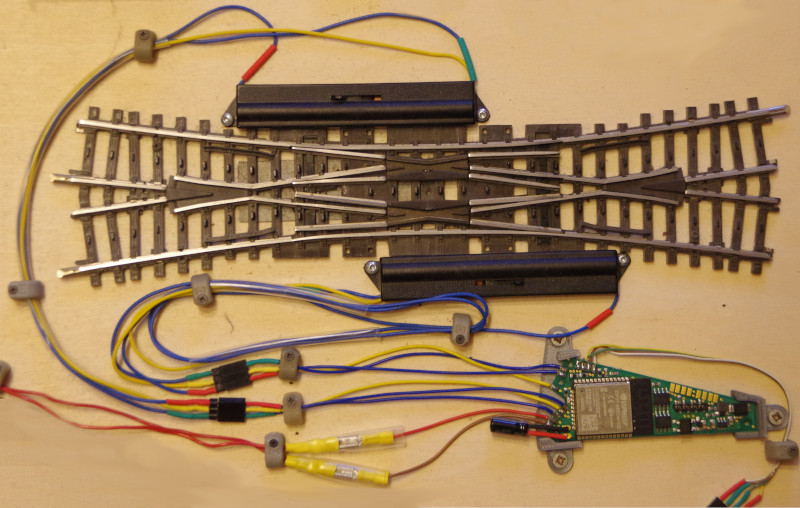

L’image suivante montre l’aiguillage croisé double avec les moteurs d’aiguillage montés et le module d’aiguillage CTC.

Deux balises IR peuvent être connectées à la prise à quatre broches.

Connecter le module CTC au WLAN

Si le module CTC d’aiguillage n’est pas encore connecté au WLAN du modélisme ferroviaire, vous devez le faire au préalable. Les instructions peuvent être trouvées dans le manuel utilisateur dans le Chapitre 3.1 “Connecter les modules au WLAN”.

Ouvrir une configuration

Vous trouverez un module d’aiguillage CTC enregistré sous son nom dans la liste des modules de l’application CTC. Vous n’avez qu’à cliquer sur l’icône du crayon pour ouvrir la “configuration du tableau de commande”.

Ensuite, cliquez sur le bouton “Modifier la config” :

Ajouter un produit

Dans le dialogue de configuration, cliquez sur le bouton plus à droite de “Produits connectés” pour sélectionner le produit que vous avez connecté:

Choisissez le catalogue de produits “aiguillages universels” et cliquez ensuite sur “Appliquer”:

Donnez un nom significatif à votre aiguillage et sélectionnez le produit approprié ainsi que sa configuration. Cliquez ensuite sur “Appliquer” :

Connecter le produit

Maintenant, vous devez indiquer quels sont les raccordements du module CTC auxquels l’aiguillage est connecté. Le connecteur utilisé ci-dessus est soudé à “W1-vert” et “W1-rouge”. Vous sélectionnez “W1-vert” :

Ensuite, vous pouvez cliquer sur le bouton “Tester” pour vérifier si l’aiguillage bascule et dans quelle direction. Dans mon exemple, W1-vert bascule sur droit. C’est pourquoi je sélectionne maintenant la ligne “droit” dans “Raccordements et paramètres”. En cliquant sur “Connecter”, vous attribuez à “W1-vert: Output-Pin #16” marqué à gauche, le raccordement “gauche” :

Ensuite, vous connectez de la même manière “W1-rouge” (Output-Pin #17) au raccordement “gauche-droite”:

Pour le deuxième entraînement, procédez exactement de la même manière que pour le premier.

Télécharger la configuration

Une fois tous les pins connectés, vous pouvez cliquer sur le bouton “Télécharger” pour enregistrer les modifications de configuration sur le module d’aiguillage CTC :

Le module d’aiguillage CTC redémarre.

Aiguillage sur le tableau de commande

Après quelques secondes, l’aiguillage en croix double nouvellement configuré apparaît sur le tableau de commande :

À FAIRE
