Cette instruction d’installation convient pour les aiguillages 2260, 2261, 2262, 2263, 2264, 2265, 2266, 2267, 2268 : TODO image des aiguillages K-Gleis

ainsi que les aiguillages fins 2271, 2272, 22715 et 22716 du programme K-Gleis de Märklin.

Ils utilisent tous l’un des moteurs 7549, 75491. Dans l’exemple, une barrette de pins à 3 broches est soudée aux câbles : Sur le module d’aiguillage CTC avec le numéro d’article WI-M-4L-U, il y a trois câbles auxquels une prise appropriée a été soudée dans l’exemple.

Installer et connecter le module CTC

Le module CTC est monté sur ou sous le réseau de modélisme ferroviaire.

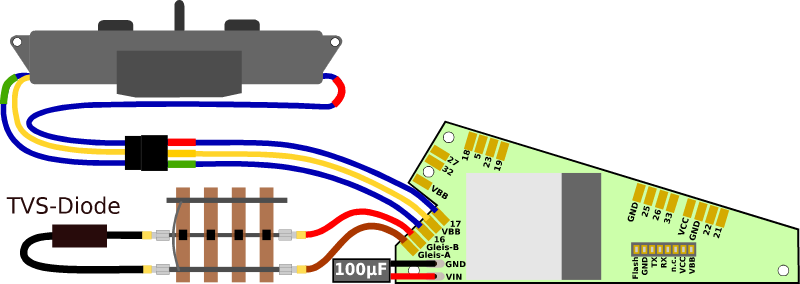

Voici comment connecter le moteur au module d’aiguillage CTC :

• Insérez la broche du moteur d’aiguillage dans la prise du module d’aiguillage CTC.
• Connectez le câble brun au pôle négatif de l’alimentation électrique ou à la voie ferrée.
• Connectez le câble rouge au pôle positif ou à l’autre voie ferrée.

L’image suivante montre une aiguillage droit avec un moteur d’aiguillage intégré et un module d’aiguillage CTC. TODO Aiguillage avec moteur et module CTC

Les trois câbles restants individuels (2x bleu et 1x jaune) peuvent être connectés à un signal ou à une autre aiguillage. Deux balises IR peuvent être connectées à la prise à quatre broches.

Enregistrer le module CTC sur le WLAN

Si le module d’aiguillage CTC n’est pas encore connecté au WLAN du modélisme ferroviaire, vous devez le faire en premier. Les instructions pour cela peuvent être trouvées dans le manuel d’utilisation dans le Chapitre 3.1 “Enregistrement du module dans le WLAN”.

Ouvrir la configuration

Vous trouverez un module d’aiguillage CTC réservé sous son nom dans la liste des modules de l’application CTC. Là, vous cliquez sur l’icône de crayon pour ouvrir la “Configuration du tableau de commandes”.

Là, vous cliquez sur le bouton “Changer Config”:

Ajouter un produit

Dans le dialogue de configuration, cliquez sur le bouton plus à droite de “Produits connectés” pour sélectionner le produit que vous avez connecté :

Choisissez le catalogue de produits “aiguillage universel” et cliquez ensuite sur “Appliquer” :

Donnez un nom significatif à votre aiguillage et choisissez le produit approprié ainsi que la configuration du produit. Ensuite, cliquez sur “Appliquer” :

Connecter le produit

Maintenant, vous devez indiquer à quels ports du module CTC l’aiguillage est connecté. La fiche utilisée ci-dessus est soudée à “W1-gruen” et “W1-rot”. Vous sélectionnez “W1-grün”:

Vous pouvez ensuite vérifier en cliquant sur le bouton “Tester” si l’aiguillage fonctionne et dans quelle direction. Dans mon exemple, W1-grün passe à l’état droit. C’est pourquoi je choisis maintenant dans “Connexions et paramètres” la ligne “droit”. En cliquant sur “Connecter”, vous associez à “W1-gruen : Output-Pin #16” que vous avez marqué à gauche, la connexion “droit”:

Ensuite, vous connectez de la même manière “W1-rot” (Output-Pin #17) à la connexion “tourner”:

Télécharger la configuration

Une fois que tous les Pins sont connectés, vous pouvez cliquer sur le bouton “Télécharger” pour sauvegarder les modifications de la configuration sur le module d’aiguillage CTC:

Le module d’aiguillage CTC redémarre.

Aiguillage sur le tableau de commande

Après quelques secondes, l’aiguillage nouvellement configuré apparaît sur le tableau de commande :
