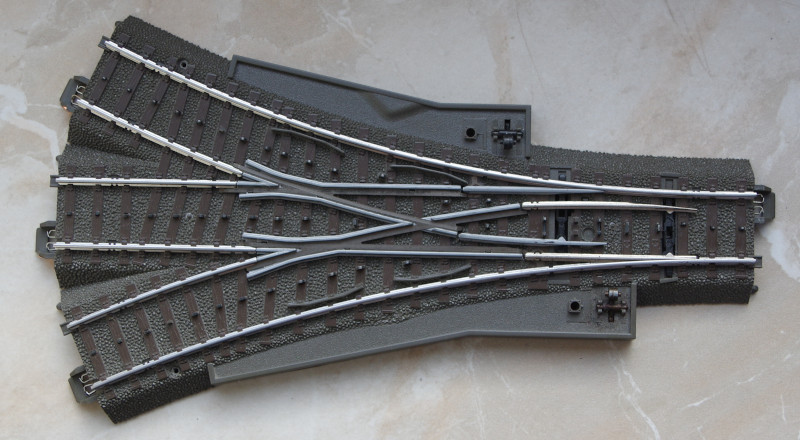

Diese Einbauanleitung passt für die Dreiwegweiche 24630 aus dem C-Gleis-Programm von Märklin: Dreiwegweiche

Sie verwendet zwei der Antriebe 74490, 74491 oder 74492, die über eine Buchse vom Stecksystem JST ZH verfügen. Am CTC-Weichenmodul mit der Artikelnummer P2-10-00-3 finden sich zwei Kabel mit passendem Stecker.

CTC-Modul einbauen und anschließen

Das CTC-Modul wird auf einen (im Foto unten rechts) der für den Dekoder vorgesehenen Stifte gesetzt und angedrückt. Das andere Ende des CTC-Weichenmoduls wird mit Klebeband (im Foto ganz oben) an den beiden Antreiben fixiert.

So wird der Antrieb an das CTC-Weichenmodul P2-10-00-3 angeschlossen:

  • Die Stecker der am CTC-Weichenmodul angelöteten Kabel in die Weichenantriebe stecken.
  • Den Kabelschuh am braunen Kabel auf eine Lasche mit Beschriftung “0” (Schiene) stecken.
  • Den Kabelschuh am roten Kabel auf eine Lasche mit Beschriftung “B” (Mittelleiter) stecken.

TODO Anschlussplan

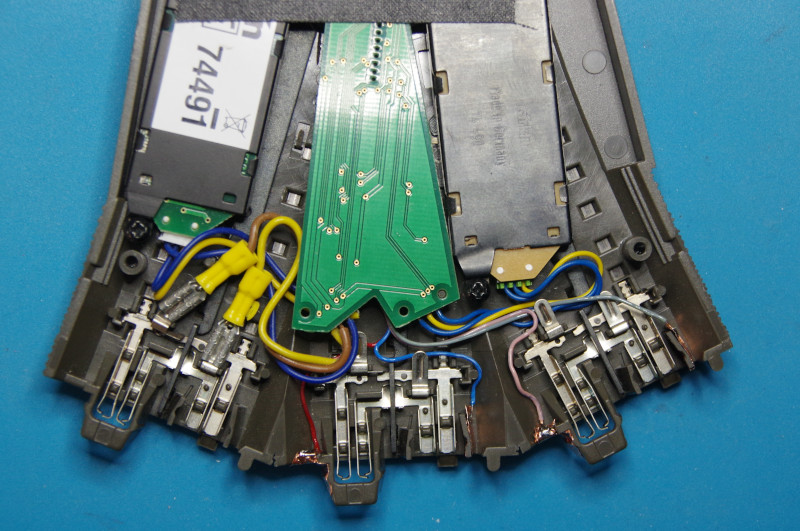

Das folgende Bild zeigt eine Rechts-Weiche mit eingebauten Weichenantrieben und CTC-Weichenmodul. Dreiwegweiche mit Einbau

An die vierpolige Buchse des Weichenmoduls können zwei IR-Balisen angeschlossen werden. Im Beispiel auf dem Foto wurde die vierpolige Buchse entfernt und die Kabel (rot, blau, rosa, grau) an Kupferkontakte an der Gleisverbindung angelötet.

CTC-Modul ins WLAN einbuchen

Wenn das CTC-Weichenmodul noch nicht ins Modellbahn-WLAN eingebucht ist, müssen Sie dies als Erstes erledigen. Die Anleitung dazu finden Sie in der Bedienungsanleitung im Kapitel 3.1 “Module ins WLAN einbuchen”.

Konfiguration öffnen

Ein eingebuchtes CTC-Weichenmodul finden Sie unter seinem Namen in der Modul-Liste in der CTC-App. Dort klicken Sie auf das Stift-Symbol, um die “Schaltkasten-Konfiguration” zu öffnen.

Config öffnen Modulliste

Dort klicken Sie auf den Button “Config ändern”:

Config ändern

Produkt hinzufügen

Dann klicken sie auf den Plus-Button rechts von “Angeschlossene Produkte” um auszuwählen, was für ein Produkt Sie angeschlossen haben:

Config bearbeiten 1

Wählen Sie den Produktkatalog “universell-Weichen” und klicken Sie dann auf “Übernehmen”:

Config bearbeiten 2

Geben Sie Ihrer Weiche einen sinnvollen Namen und wählen Sie das passende Produkt sowie Produktkonfiguration aus. Dann klicken Sie auf “Übernehmen”:

Config bearbeiten 3

Produkt verbinden

Nun müssen Sie noch angeben, mit welchen Anschlüssen des CTC-Moduls die Weiche verbunden ist. Der oben verwendete Stecker ist an “W1-gruen” und “W1-rot” angelötet. Sie wählen “W1-grün” aus:

Config bearbeiten 4

Dann können Sie durch Klick auf den Button “Testen” prüfen, ob die Weiche schaltet und in welche Richtung. In meinem Beispiel schaltet W1-grün auf gerade. Deshalb wähle ich nun bei “Anschlüsse und Parameter” die Zeile “gerade” aus. Mit Klick auf “Verbinden” ordnen Sie dem links markierten “W1-gruen: Output-Pin #16” den Anschluss “links” zu:

Config bearbeiten 5

Dann verbinden Sie noch auf dieselbe Weise “W1-rot” (Output-Pin #17) mit dem Anschluss “li-gerade”:

Config bearbeiten 6

Für den zweiten Antrieb gehen sie genauso vor wie für den ersten.

Konfiguration hochladen

Wenn alle Pins verbunden sind, können Sie den Button “Hochladen” klicken, um die Änderungen an der Config auf das CTC-Weichenmodul zu speichern:

Config bearbeiten 7

Das CTC-Weichenmodul startet neu.

Weiche im Schaltpult

Nach wenigen Sekunden taucht die neu konfigurierte Dreiwegweiche im Schaltpult auf:

TODO
