Die BR 53 ist unser erster Umbau einer analogen Märklin-Lok mithilfe unseres eigenen Adapters für PluX22.

Hinweis: Dieser Umbau basiert auf korrigierter IO-Config und Produktkatalog, die in der CTC-App ab Version 4.30 enthalten sind.

Das Lok-Gehäuse wird geöffnet, indem man die Abdeckung direkt vor dem Führerstand nach ofen abzieht. Darunter befindet sich die erste von drei Schrauben. Die anderen beiden befinden sich unter der Vorlaufachse. Sind alle drei Schrauben entfernt können Kessel und Führerstand abgenommen werden.

Im Tender befinden sich Umschalter und Rücklicht. Zum Öffnen des Tenders entfernen wir die Schraube, die sich unten zwischen den Drehgestellen des Tenders befindet. Danach lässt sich das Oberteil der Tenders nach oben abheben.

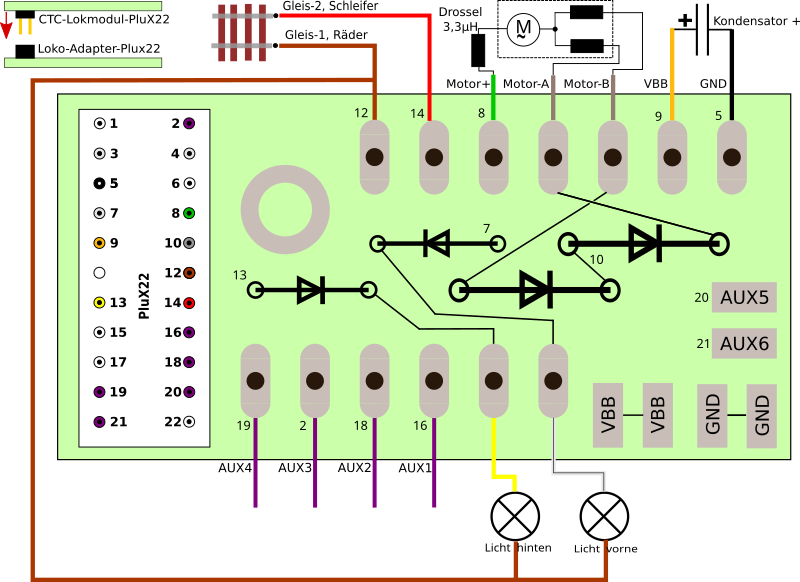

Für diesen Umbau verwenden die “Adapterplatine_PluX22” und den “Umbausatz-Analog”. Der Verdrahtungsplan sieht dann so aus:

Wir benötigen hier alle im Umbausatz-Analog mitgelieferten Dioden. Sie werden auf die Adapterplatine gesteckt und dann verlötet. Dabei ist unbedingt auf die Position des Markierungsrings zu achten (siehe Bild).

An der Seite des Motors, die nicht mit der Feldspule verbunden ist bringen wir die Drossel an.

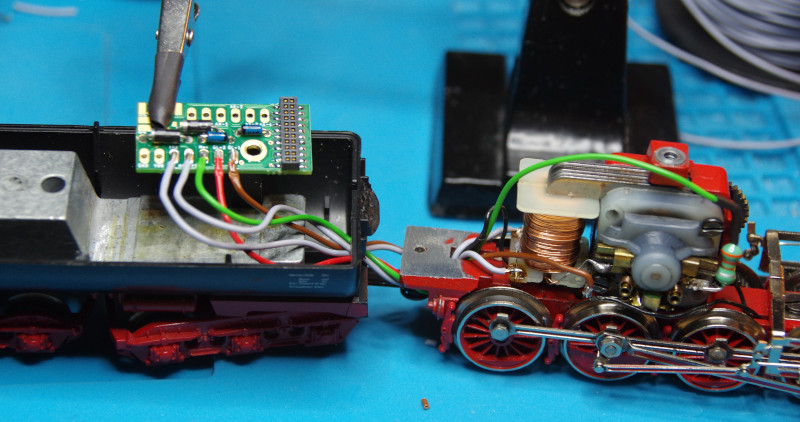

Die dritte Hand hält uns die Adapterplatine während wir die Kabel vom Gleis und zum Motor anlöten. Bei unserem Exemplar waren die Originalkabel in einem sehr schlechten Zustand, weshalb wir sie durch neue Kabel ersetzt haben:

Die Kabel sind:

• Mittelleiter rot
• Gehäuse/Räder braun
• Feldspule links/rechts grau
• Drossel am Motor grün

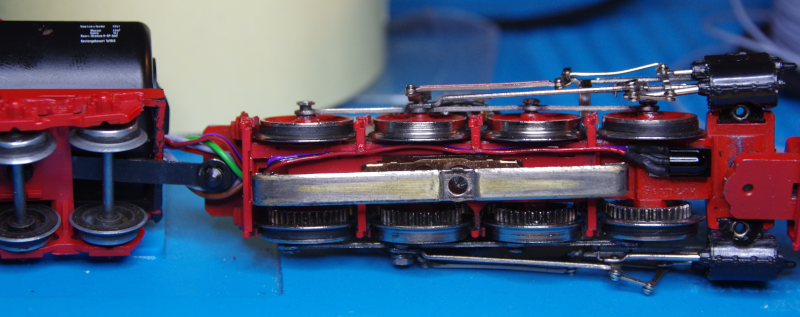

Für den IR-Empfänger platzieren wir vor dem Schleifer. So kännen wir das Kabel von der Elektronik im Tender durch das vorhandene Loch am Ende des Lok-Chassis durchführen:

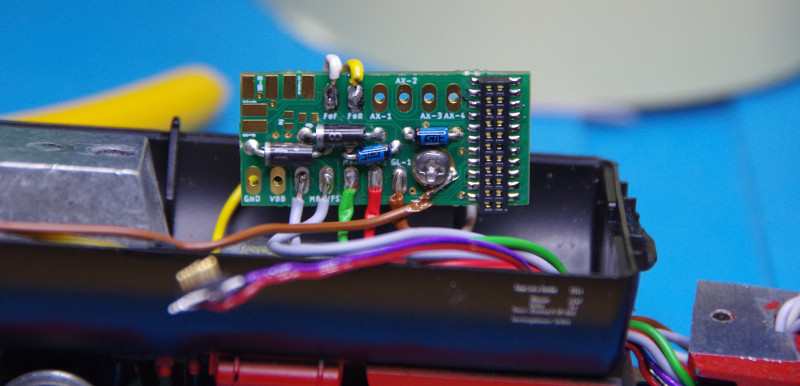

Dann löten wir noch die Kabel von den beiden Lichtern (vorne weiß, hinten gelb) an die Adapterplatine an:

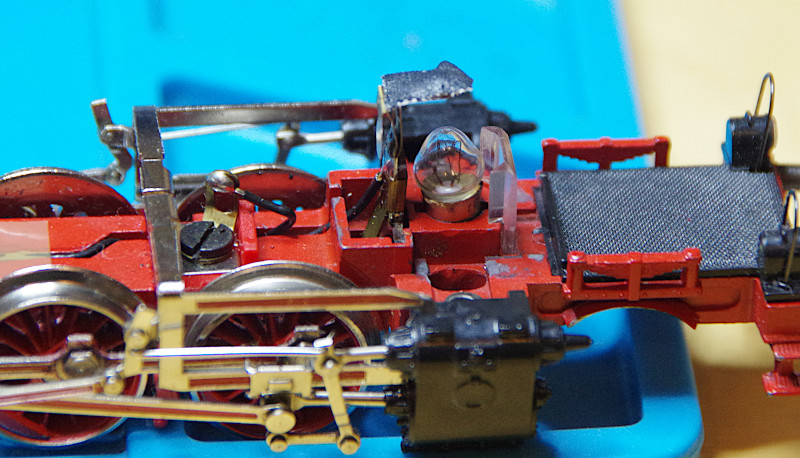

Das vordere Licht und der Rauchsatz hängen leider am selben Kabel und Blechkontakt. Wir verzichten deshalb auf die Rauchfunktion und kleben den Kontakt mit Isolierband ab:

Alternativ könnten wir uns überlegen, wie wir Lampe udn Rauchsatzanschluss voneinander trennen und dann den Rauchsatz mit einem neu zu verlegenden Kabel und Diode an AUX1 anschließen.

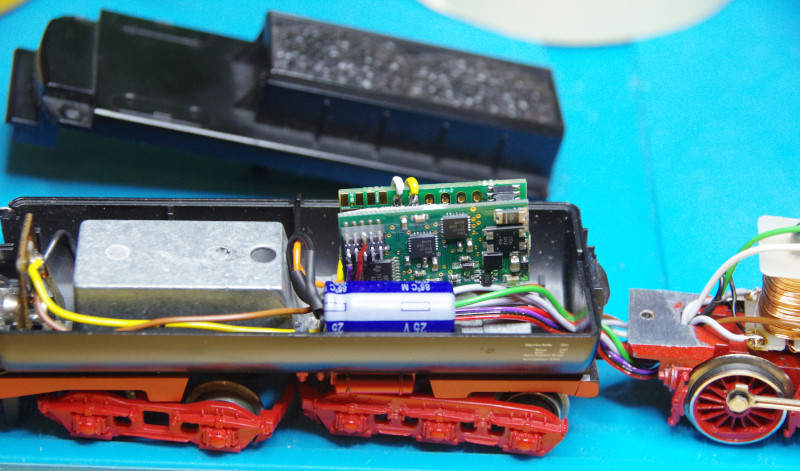

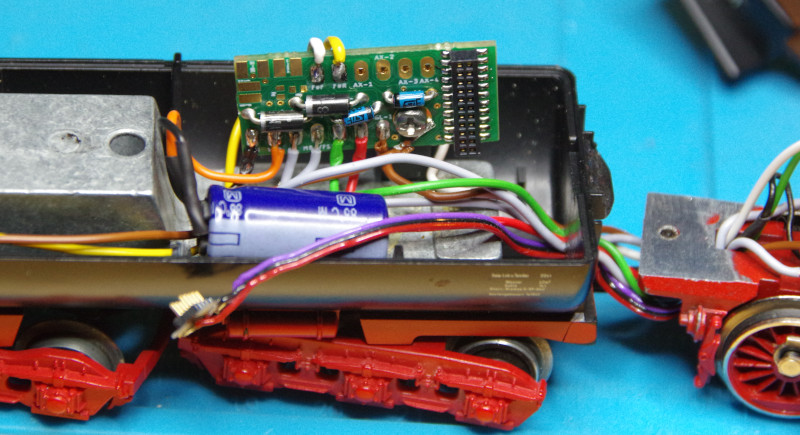

Als Letztes wird noch der Pufferkondensator angelötet (Plus orange, Minus schwarz):

Nun kann das CTC-Lokmodul-PluX22 auf den Adapter gesteckt und dann der IR-Empfänger auf das Lokmodul gesteckt werden:

Bevor wir die Lok wieder zusammenbauen setzten wir sie auf einen Rollenprüfstand. Dort konfigurieren wir das Lokmodul und testen, ob alles funktioneirt.

IO-Config ersetzen

Falls Sie einer CTC-Lokmodul-PluX22 haben, das vor dem 27.06.2025 geliefert wurde, müssen Sie für diesen Umbau die IO-Config des Lokmoduls ersetzten. Diese können Sie auch tun, wenn das Lokmodul bereits eingebaut ist.

Der Grund dafür ist, dass wir bisher die Schaltausgänge als LowSide eingestellt (und auch nur so genutzt) haben. Für den Umbau der Analog-Lok benötigen wir nun aber die Eingenschaft der Halbbrücke (HalfBridge) gegen Plus zu schalten (HighSide).

Die alte IO-Config erkennen Sie daran, das im Dialog “Config ändern” hintern den Schaltausgänge (z.B. F0F und FoR) in Klammern “LowSide” statt “HalfBridge” steht.

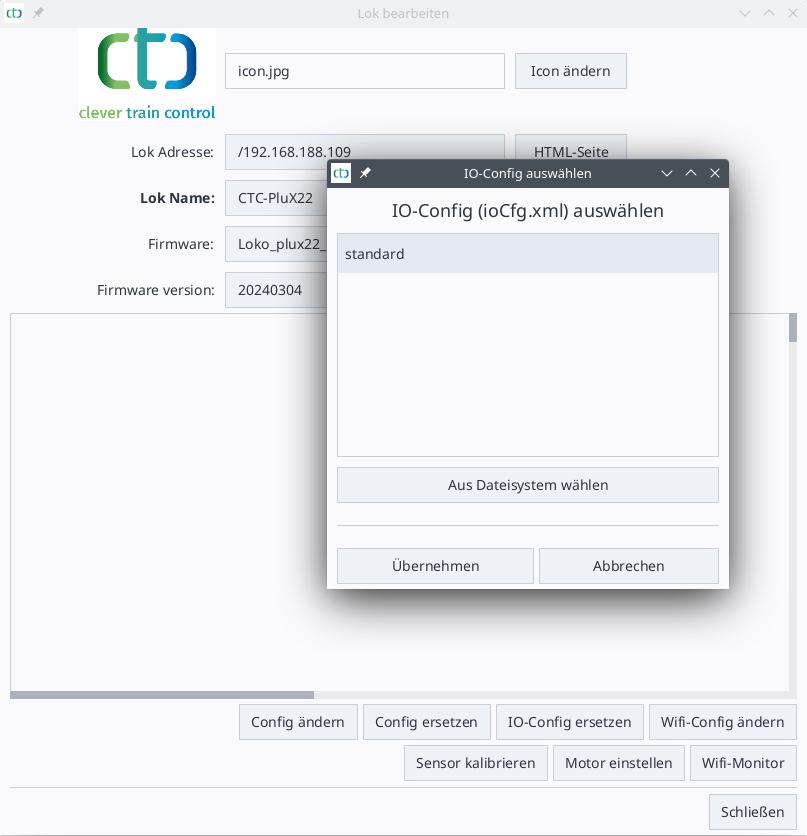

Zum Ersetzen der IO-Config öffnen wir den Config-Dialog der Lok und klicken dort auf den Button “IO-Config-ersetzten”. Es öffnet sich folgender Dialog:

Dort wählen wir die Konfiguration “standard” und klicken auf “Übernehmen”

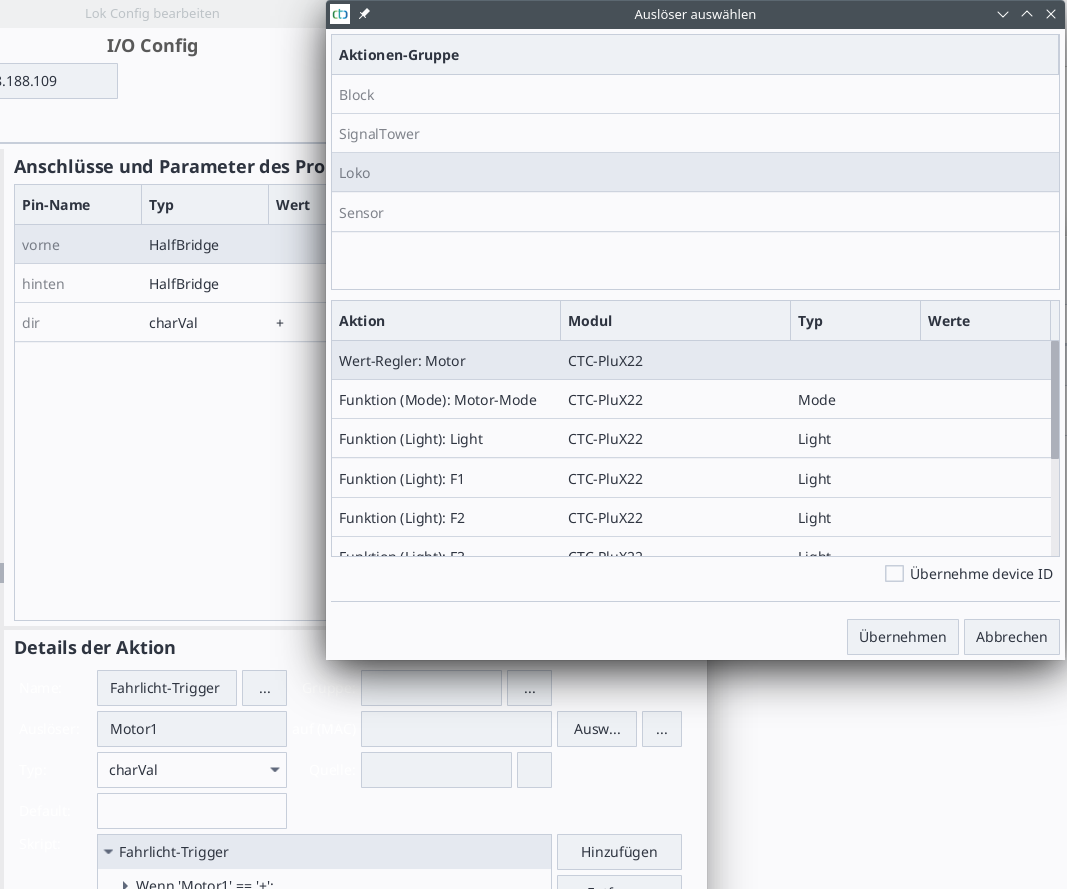

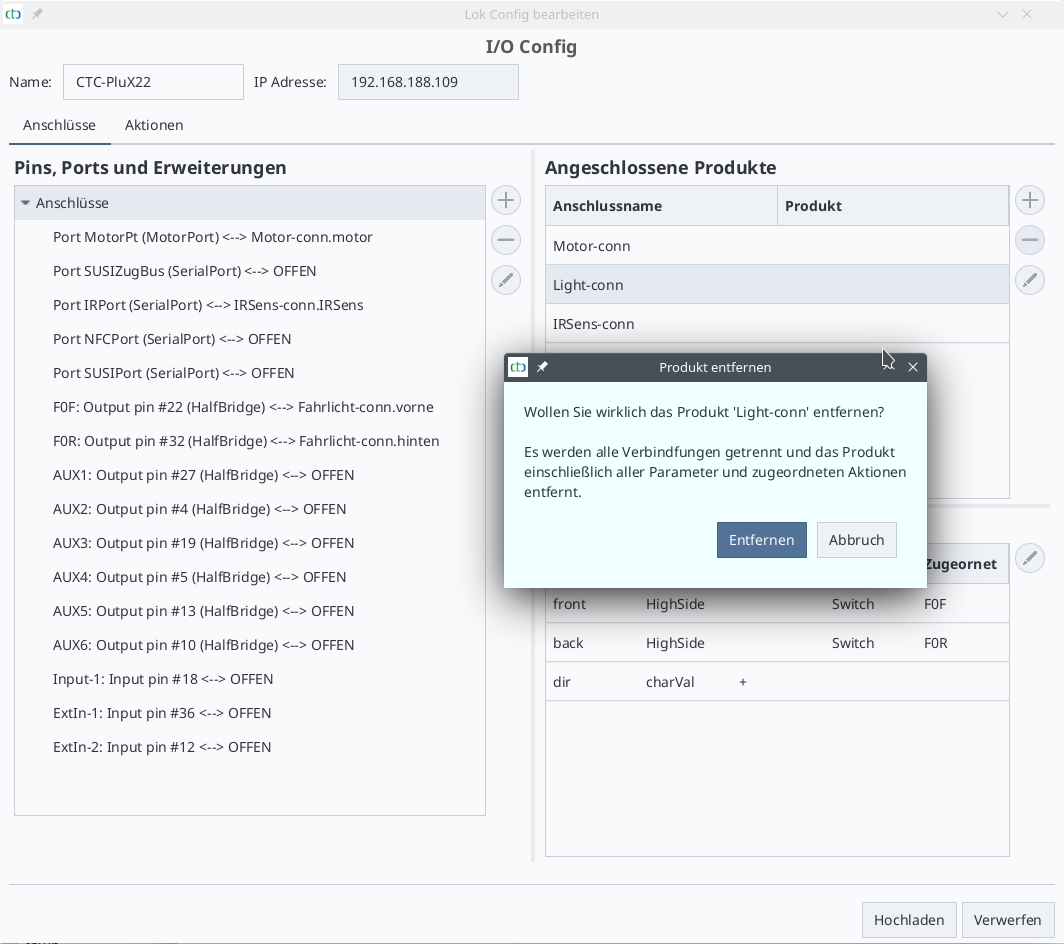

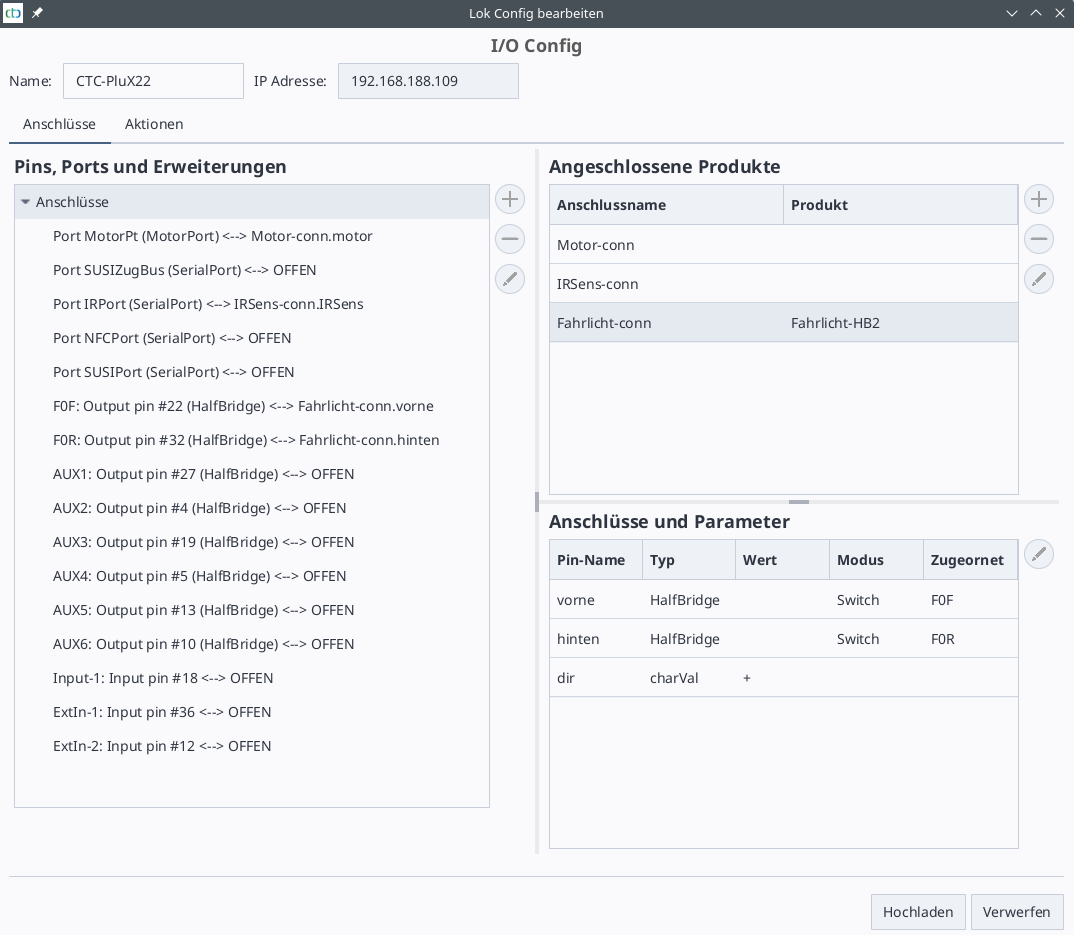

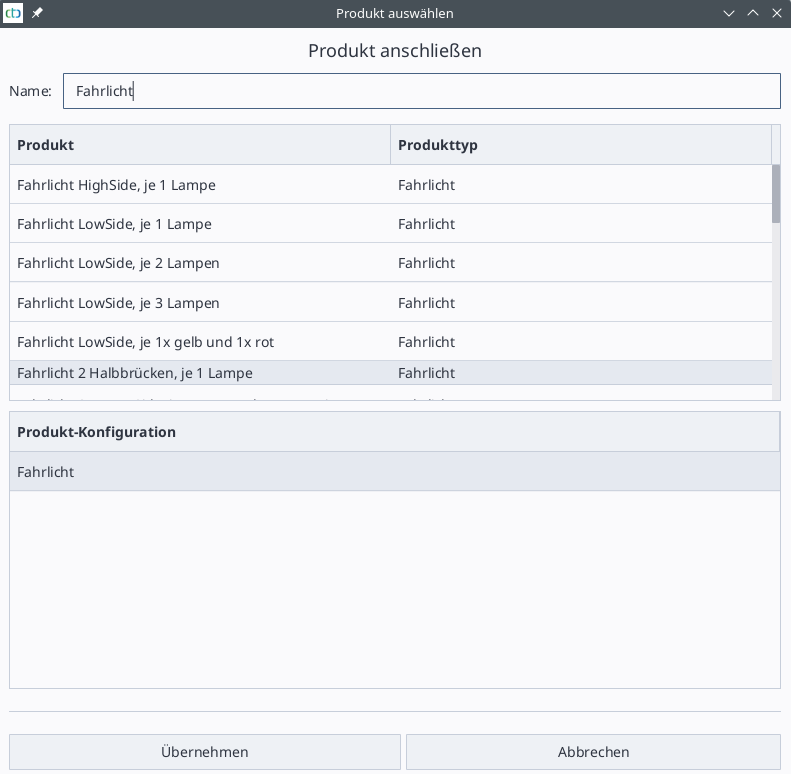

Licht-Configuration
