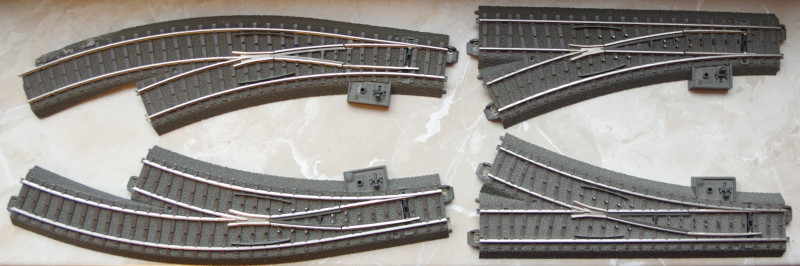

Diese Einbauanleitung passt für die Weichen 24611, 24612, 24671, 24672:

sowie die beiden schlanken Weichen 24711, 24712 aus dem C-Gleis-Programm und die Startup-Weichen 20611, 20612, 20671, 20672 von Märklin.

Sie verwenden alle einen der Antriebe 74490, 74491 oder 74492, die über eine Buchse vom Stecksystem JST ZH verfügen. Am CTC-Weichenmodul mit der Artikelnummer P2-10-20 findet sich ein Kabel mit passendem Stecker.

CTC-Modul einbauen und anschließen

Das CTC-Modul wird auf die für den Märklin-Dekoder vorgesehenen Stifte gesetzt und angedrückt.

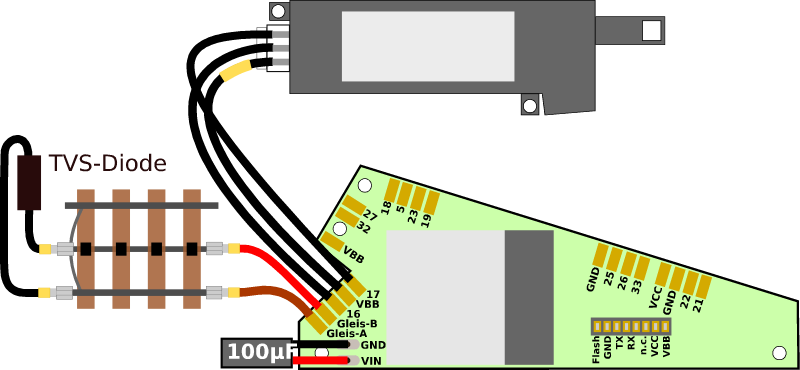

So wird der Antrieb an das CTC-Weichenmodul P2-10-20 angeschlossen:

• Den Stecker des am CTC-Weichenmodul angelöteten Kabels in den Weichenantrieb stecken.
• Den Kabelschuh am braunen Kabel auf eine Lasche mit Beschriftung “0” (Schiene) stecken.
• Den Kabelschuh am roten Kabel auf eine Lasche mit Beschriftung “B” (Mittelleiter) stecken.

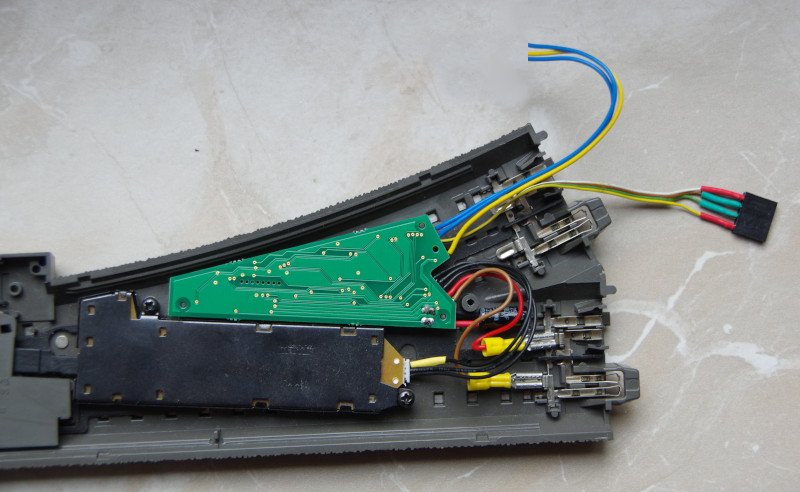

Das folgende Bild zeigt eine Rechts-Weiche mit eingebautem Weichenantrieb und CTC-Weichenmodul.

An die drei einzelnen Kabel (2x blau und 1x gelb) kann ein Signal oder eine weitere Weiche angeschlossen werden. An die vierpolige Buchse können zwei IR-Balisen angeschlossen werden.

CTC-Modul ins WLAN einbuchen

Wenn das CTC-Weichenmodul noch nicht ins Modellbahn-WLAN eingebucht ist, müssen Sie dies als Erstes erledigen. Die Anleitung dazu finden Sie in der Bedienungsanleitung im Kapitel 3.1 “Module ins WLAN einbuchen”.

Konfiguration öffnen

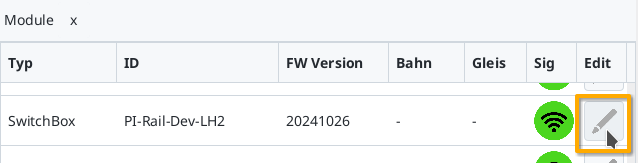

Ein eingebuchtes CTC-Weichenmodul finden Sie unter seinem Namen in der Modul-Liste in der CTC-App. Dort klicken Sie auf das Stift-Symbol, um die “Schaltkasten-Konfiguration” zu öffnen.

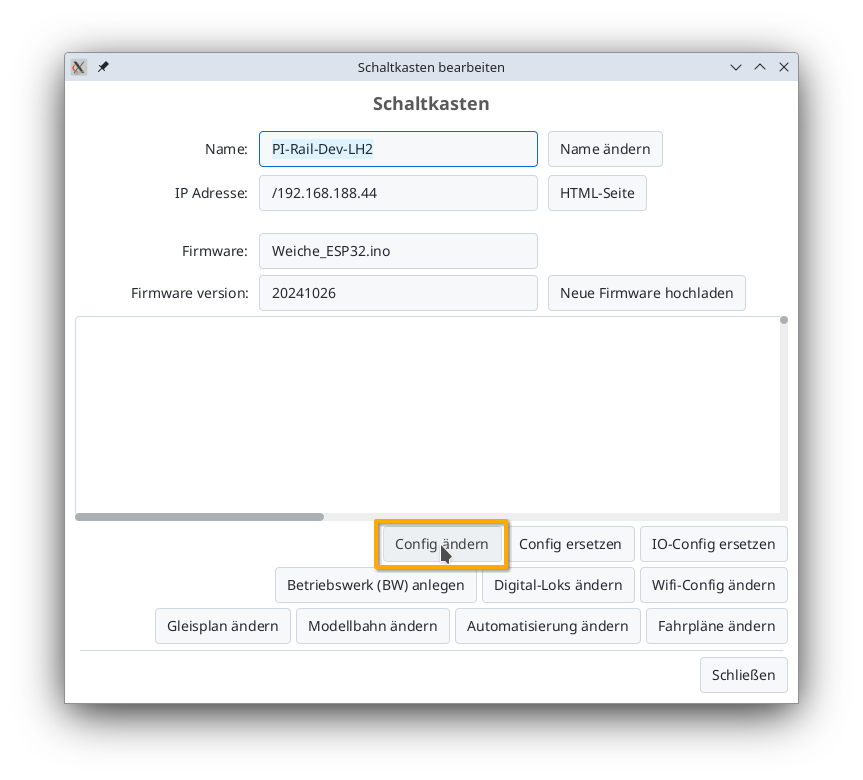

Dort klicken Sie auf den Button “Config ändern”:

Produkt hinzufügen

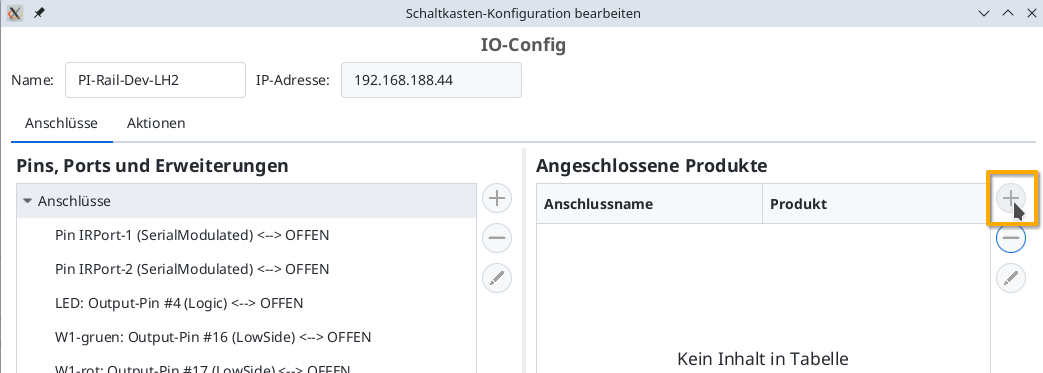

Im Config-Dialog klicken Sie auf den Plus-Button rechts von “Angeschlossene Produkte” um auszuwählen, was für ein Produkt Sie angeschlossen haben:

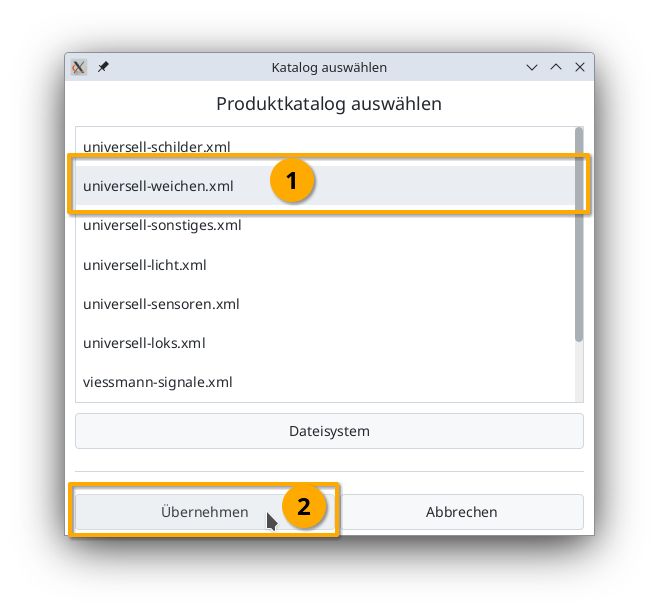

Wählen Sie den Produktkatalog “universell-Weichen” und klicken Sie dann auf “Übernehmen”:

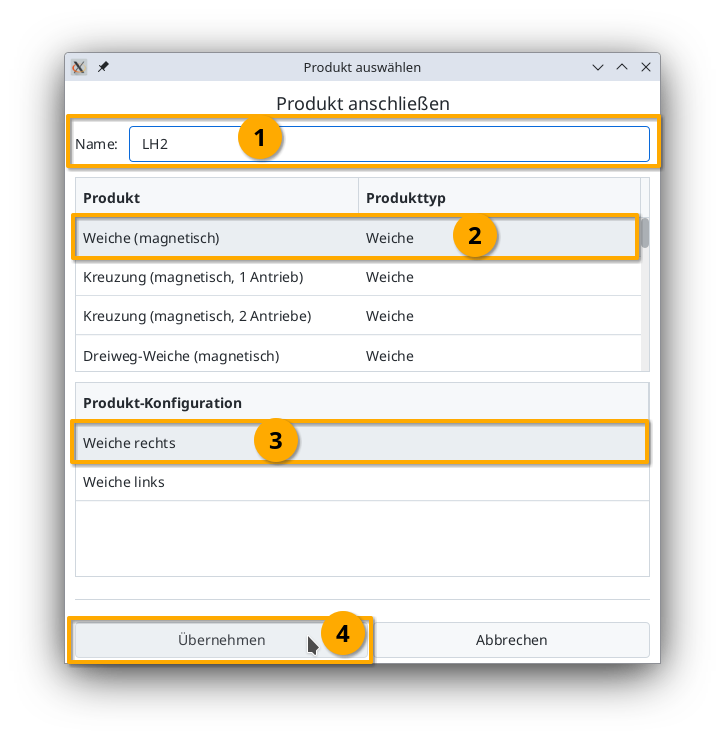

Geben Sie Ihrer Weiche einen sinnvollen Namen und wählen Sie das passende Produkt sowie Produktkonfiguration aus. Dann klicken Sie auf “Übernehmen”:

Produkt verbinden

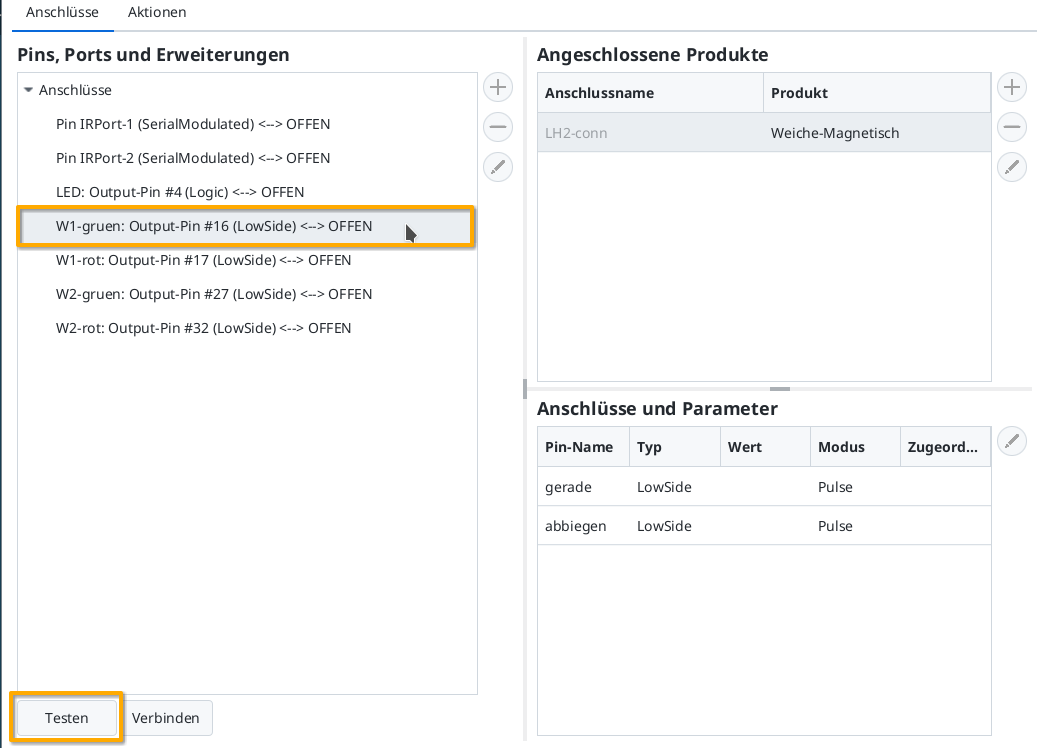

Nun müssen Sie noch angeben, mit welchen Anschlüssen des CTC-Moduls die Weiche verbunden ist. Der oben verwendete Stecker ist an “W1-gruen” und “W1-rot” angelötet. Sie wählen “W1-grün” aus:

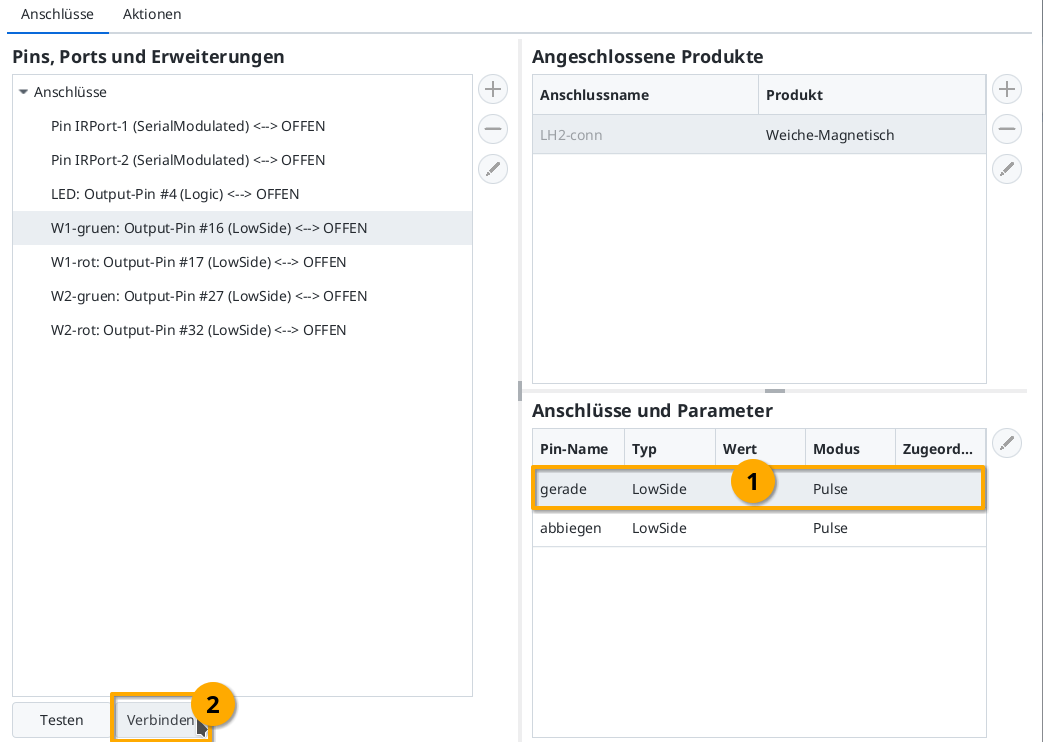

Dann können Sie durch Klick auf den Button “Testen” prüfen, ob die Weiche schaltet und in welche Richtung. In meinem Beispiel schaltet W1-grün auf gerade. Deshalb wähle ich nun bei “Anschlüsse und Parameter” die Zeile “gerade” aus. Mit Klick auf “Verbinden” ordnen Sie dem links markierten “W1-gruen: Output-Pin #16” den Anschluss “gerade” zu:

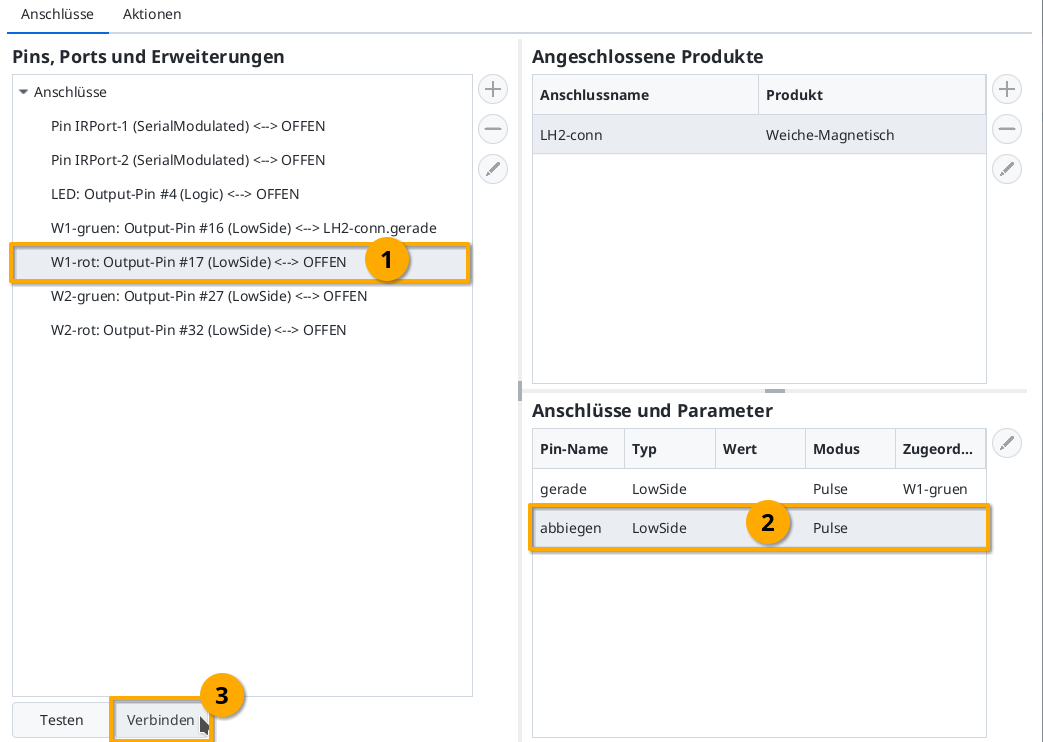

Dann verbinden Sie noch auf dieselbe Weise “W1-rot” (Output-Pin #17) mit dem Anschluss “abbiegen”:

Konfiguration hochladen

Wenn alle Pins verbunden sind, können Sie den Button “Hochladen” klicken, um die Änderungen an der Config auf das CTC-Weichenmodul zu speichern:

Das CTC-Weichenmodul startet neu.

Weiche im Schaltpult

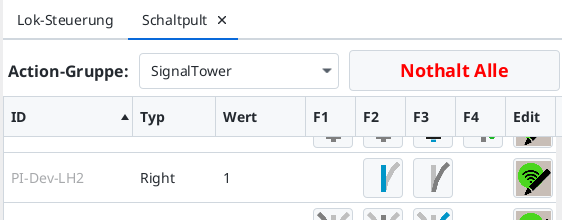

Nach wenigen Sekunden taucht die neu konfigurierte Weiche im Schaltpult auf:
