Dieses Starterkit besteht aus Modulen mit “Starterkit“-Konfiguration welche fertig in Lokomotiven und Weichen sind.
CTC Teile mit Konfiguration:
- 2 x Lokomotive mit eingebautem und konfiguriertem CTC-Lokmodul-H0a: Motorkonfiguration und ein Licht.
- 2 x Weiche mit eingebautem und konfiguriertem CTC-Weichenmodul. Konfiguration: Weiche, Signal, 2x IR-Balise
- 2 x Signal
- 4 x CTC-IR-Balise eingebaut in vier Gleise
- 1 x CTC-Router
Weitere notwendige Teile
- Spannungsversorgung / Netzteil
- 2 x Flügelsignal
- Schienen
Starterkit mit konfigurierten CTC-Modulen eingebaut in Lokomotiven und Weichen
Im Folgenden wird der Aufbau und die Inbetriebnahme einer Modellbahn mit CTC Steuerung beschrieben. Es wird davon ausgegangen, dass ein Starterkit mit CTC-Modulen eingebaut in Loks und Weichen vorhanden ist.
Die Details zum Weichenmodul sind hier zu finden: CTC-Weichenmodul.
An jedes der Weichenmodule wird wie in der folgenden Skizze angeschlossen:
- an Gleis-A/B die Stromversorgung für das Weichenmodul,
- an W1 der Weichenantrieb,
- an W2 der Antrieb für das Signal
- an IR1 eine im Gleis eingebaute IR-Balise, hier mit DA1 bezeichnet und
- an IR2 eine im Gleis eingebaute IR-Balise, hier mit DA2 bezeichnet.
Die Gleisanlage wird gemäß dieser Skizze aufgebaut.

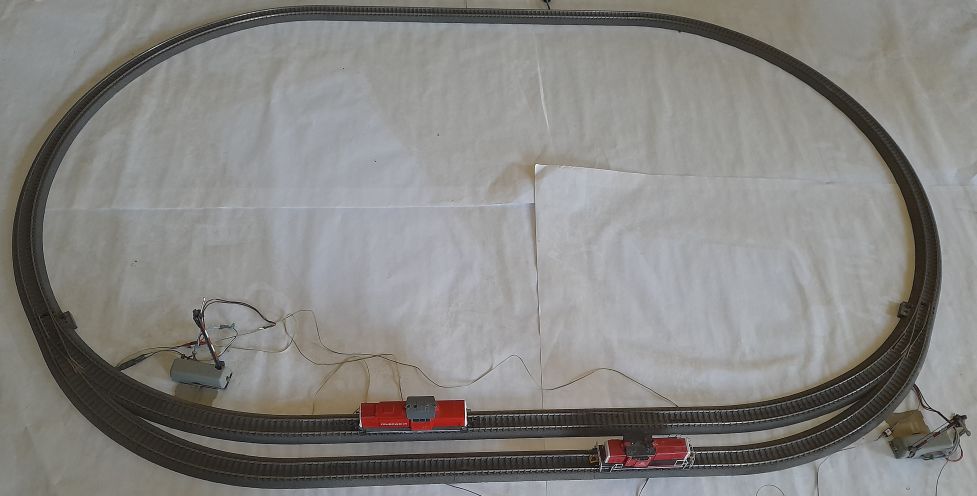

Die fertig aufgebaute Anlage mit den Lokomotiven sieht so aus:
Weiter geht es mit dem Erstellen des Gleisbildes
