Dieser Text beschreibt die Konfiguration der Weichenmodule für das Starterkit. Bei der Wortwahl ist zu beachten:

  • “Verdrahten” bezeichnet den elektrischen Anschluss, also die Kabel, Leitungen, Steckverbinder.
  • “Anschluss” oder “anschliessen” bezeichnet den softwaretechnischen Anschluss, also die Konfiguration des Moduls, an welches die entsprechende Komponente (Weiche mit Spulenantrieb, Formsignal mit Spulenantrieb, IR-Balisen) verdrahtet ist.

Es wird angenommen:

  • die Gleisanlage ist aufgebaut,
  • die Weichenmodule sind in die Weichen eingebaut und der Spulenantrieb der Weichen ist angeschlossen,
  • die Signale sind an die Weichenmodule verdrahtet,
  • die IR-Balisen sind an die Weichenmodule verdrahtet,
  • die Stromversorgung ist vollständig,
  • die Weichenmodule wurden zurückgesetzt,
  • die Weichenantriebe sind verdrahtet und
  • die Formsignale sind verdrahtet.

Wie bereits ganz an Anfang gezeigt, ist dies die Gleisanlage:

Gleisbild für Starterkit Modellbahnanlage

Zur Erinnerung: Die Verdrahtung für jedes der Weichenmodule ist wie folgt ausgeführt:

Verdrahtung Weiche, Signal, IR-Balisen

Angewendet auf die Gleisanlage bedeutet das für die Verdrahtung:

  • An das Modul der Weiche “Demo-W-Links” sind das Formsignal “Demo-S-D2-li” sowie die Balisen “D21” und “D22” verdrahtet.
  • An das Modul der Weiche “Demo-W-Rechts” sind das Formsignal “Demo-S-D1-re” sowie die Balisen “D11” und “D12” verdrahtet.

Die “Verdrahtungen” der IR-Balisen werden jetzt “angeschlossen”.

Produkt IR-Balise anschließen

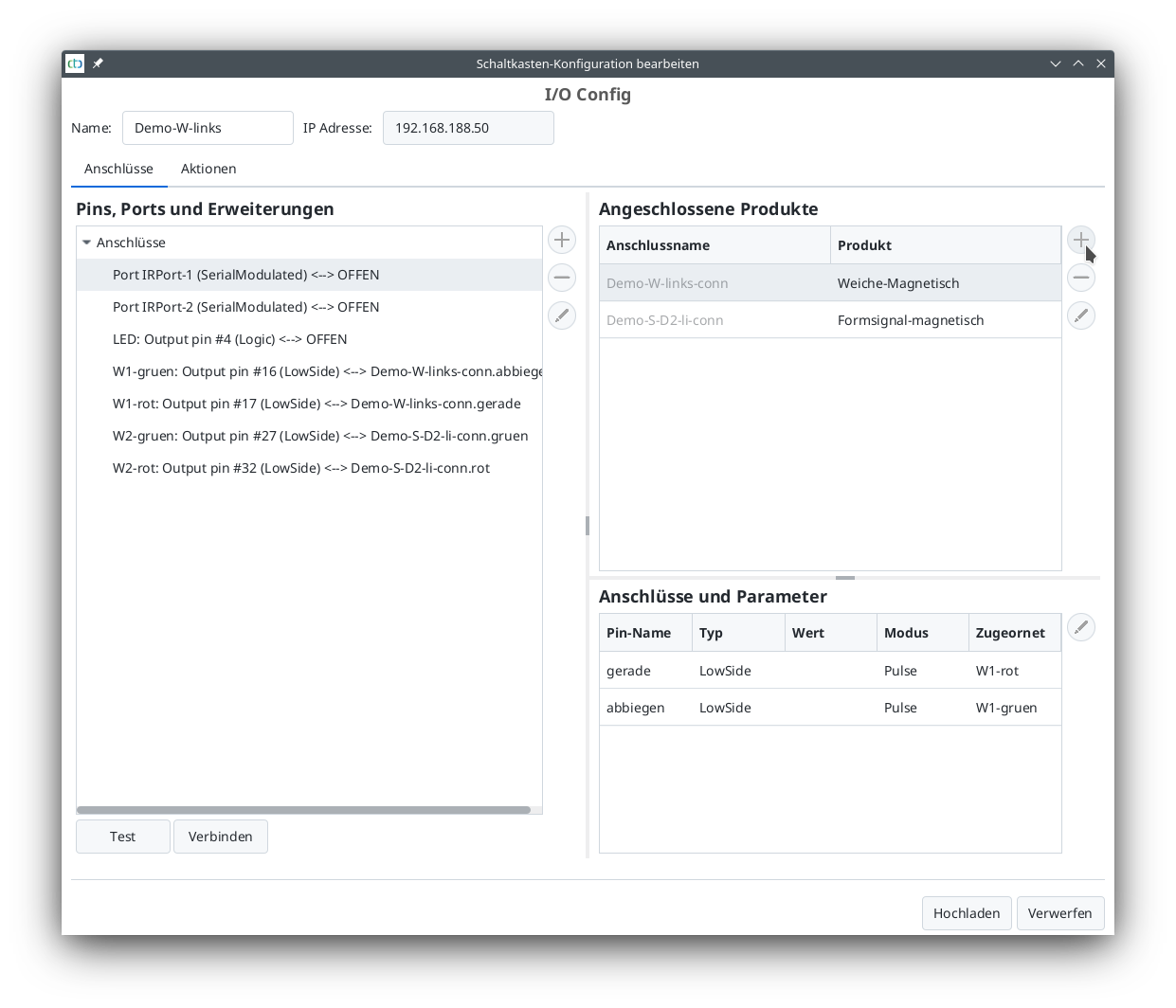

Im Fenster “Module” wird in der Zeile der ID “Demo-Weiche-links” das “Edit”-Symbol angeklickt, es öffnet sich das Fenster “Schaltkasten bearbeiten”. Im Fenster “Schaltkasten bearbeiten” öffnet sich durch Klick auf die Schaltfläche “Config ändern” das Fenster “Schaltkasten-Konfiguration bearbeiten”:

Config Balise hinzufügen

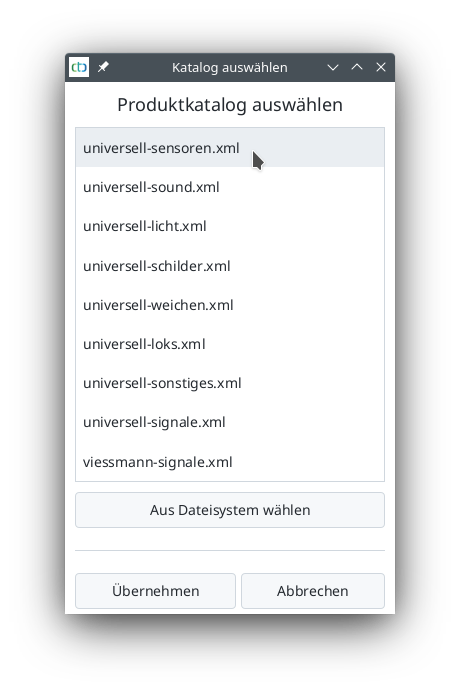

Hier wird im Bereich “Angeschlossene Produkte” auf “+” (siehe Mauszeiger) geklickt, um die Liste der Produktkataloge zu öffnen.

  1. Der Katalog “universell-sensoren.xml” wird ausgewählt und
  2. mit Klick auf “Übernehmen” zur weiteren Arbeit geöffnet.

Konfiguration Weichenmodul Produkt_anschliessen Formsignal

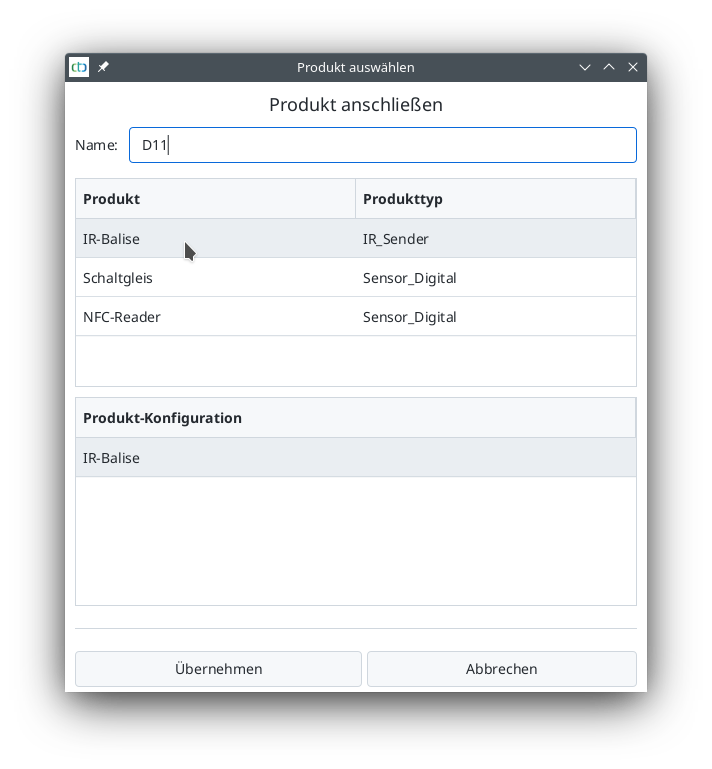

Der Katalog “universell-sensoren” ist ausgewählt. Aus diesem Katalog wird die “IR-Balise” ausgewählt und dafür ein Name vergeben:

  1. Bei “Name” wird “D11” eingetragen
  2. Als Produkt wird “IR-Balise” ausgewählt und
  3. Mit Klick auf “Übernehmen” ist die IR-Balise zum Anschluss bereit.

Konfiguration Weichenmodul Produkt_anschliessen Formsignal

Nach Klick auf “Übernehmen” ist man zurück beim Fenster “Schaltkasten-Konfiguration bearbeiten”.

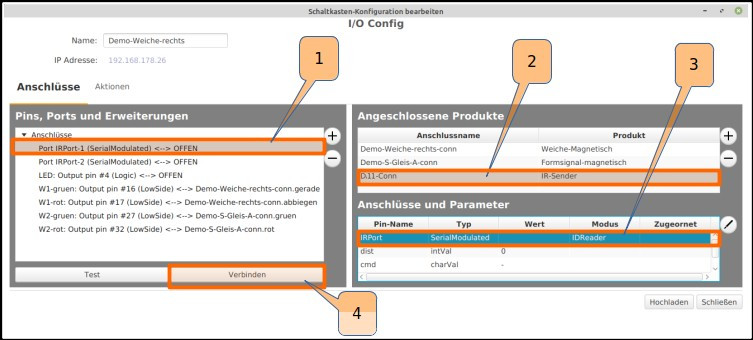

Die erste IR-Balise D11 wird angeschlossen:

  1. Bei “Pins, Ports und Erweiterungen” wird “Port: IRPort-1 (SerialModulated)” ausgewählt,
  2. bei “Angeschlossene Produkte” wird D11-Conn ausgewählt,
  3. bei “Anschlüsse und Parameter” wird “IRPort-1” ausgewählt und
  4. mit “Verbinden” wird der Anschluss übernommen.

Konfiguration Weichenmodul IR-Balise verbinden

Ebenso wird mit dem zweiten Infrarot-Port “IRPort-2 vorgegangen:

  1. Produktkatalog “universell-sensoren.xml” mit Doppelklick öffnen,
  2. Produkt IR-Balise auswählen,
  3. “D12” als Name eintragen und übernehmen.
  4. Im Fenster “Schaltkasten-Konfiguration bearbeiten” bei “Pins, Ports und Erweiterungen” wird “Port: IRPort-2 (SerialModulated)” ausgewählt,
  5. bei “Angeschlossene Produkte” wird D12-Conn ausgewählt,
  6. bei “Anschlüsse und Parameter” wird “IRPort-2” ausgewählt und
  7. mit “Verbinden” wird der Anschluss übernommen.

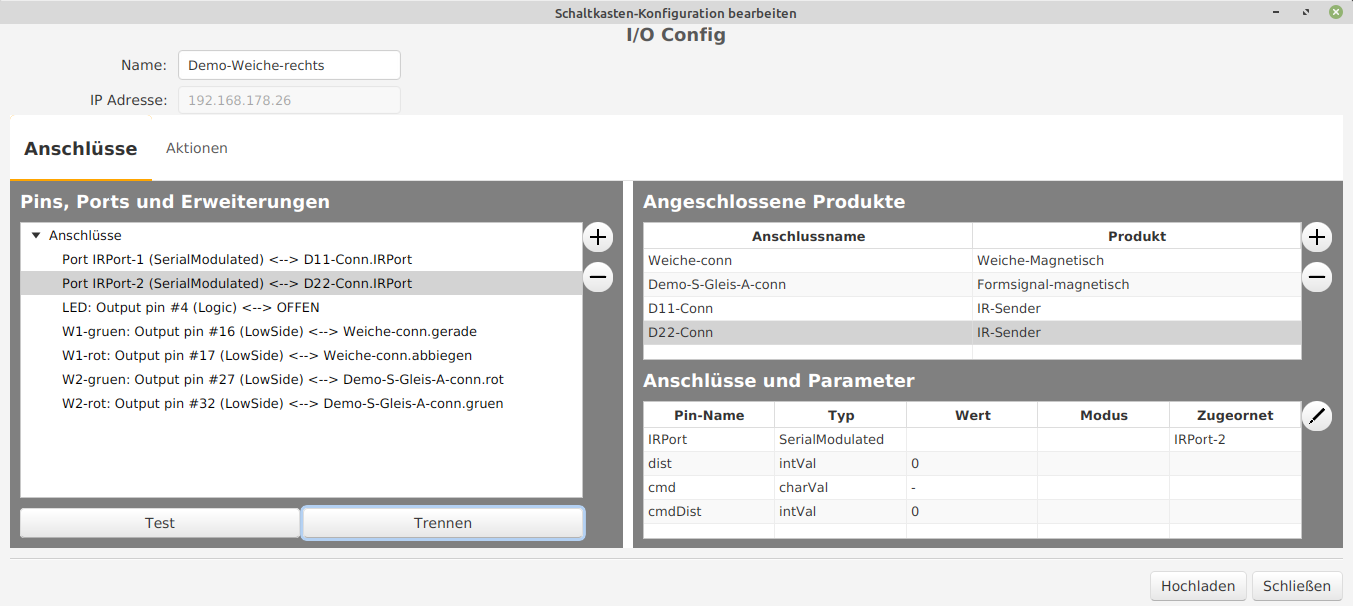

Das erste Weichenmodul hat den Namen “Demo-Weiche-rechts” ist fertig verbunden und daran sind angeschlossen:

  • ein magnetischer Weichenantrieb,
  • ein magnetischer Signalantrieb,
  • ein IR-Balise D11 und
  • ein IR-Balise D12.

Konfiguration Weichenmodul Weiche
