Starterkit 'Lok und Weiche'

Ce texte décrit la configuration des modules d’aiguillage pour le Kit de démarrage. En ce qui concerne le choix des mots :

• “Câblage” fait référence à la connexion électrique, c’est-à-dire les câbles, lignes, connecteurs.
• “Connexion” ou “connecter” fait référence à la connexion logicielle, c’est-à-dire la configuration du module auquel le composant correspondant (aiguillage avec entraînement à bobine, signal de forme avec entraînement à bobine, balises IR) est câblé.

On suppose :

• que l’installation des voies est terminée,
• que les modules d’aiguillage sont installés dans les aiguillages et que l’entraînement à bobine des aiguillages est connecté,
• que les signaux sont câblés aux modules d’aiguillage,
• que les balises IR sont câblées aux modules d’aiguillage,
• que l’alimentation électrique est complète,
• que les modules d’aiguillage ont été réinitialisés,
• que les entraînements d’aiguillage sont câblés et
• que les signaux de forme sont câblés.

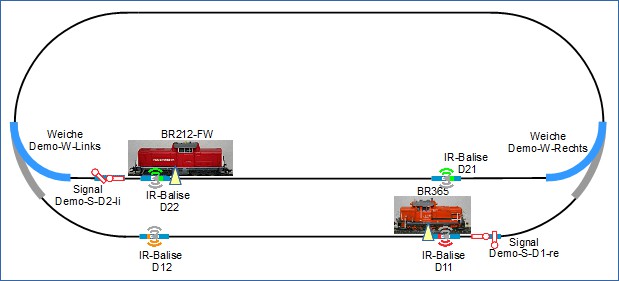

Comme nous l’avons montré dès le début, voici l’installation ferroviaire :

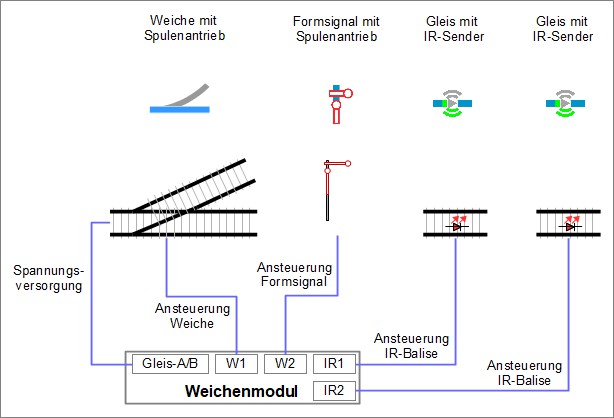

Pour rappel : Le câblage de chacun des modules d’aiguillage est réalisé comme suit :

Appliqué à l’installation des voies, cela signifie pour le câblage :

• Le signal de forme “Demo-S-D2-li” ainsi que les balises “D21” et “D22” sont câblés au module de l’aiguillage “Demo-W-Links”.
• Le signal de forme “Demo-S-D1-re” ainsi que les balises “D11” et “D12” sont câblés au module de l’aiguillage “Demo-W-Rechts”.

Les “câblages” des balises IR vont maintenant être “connectés”. #

Connecter le produit IR-Balise

Dans la fenêtre “Module”, cliquez sur le symbole “Modifier” dans la ligne de l’ID “Demo-Aiguillage-gauche”, cela ouvre la fenêtre “Modifier le tableau de bord”. Dans la fenêtre “Modifier le tableau de bord”, cliquez sur le bouton “Modifier la config” pour ouvrir la fenêtre “Modifier la configuration du tableau de bord”:

Dans la section “Produits connectés”, cliquez sur “+” (voir le pointeur de la souris) pour ouvrir la liste des catalogues de produits.

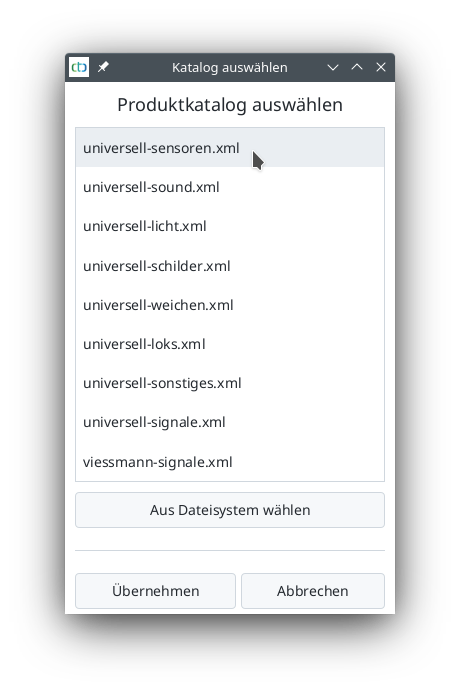

1. Le catalogue “universell-sensoren.xml” est sélectionné et
2. avec un clic sur “Appliquer”, il est ouvert pour un travail ultérieur.

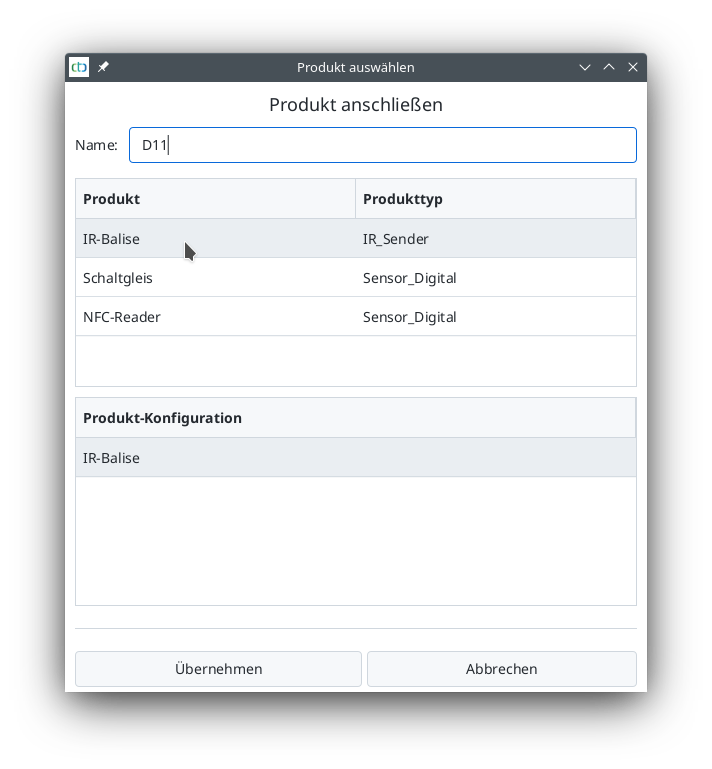

Le catalogue “universell-sensoren” est sélectionné. Dans ce catalogue, l’“IR-Balise” est sélectionné et un nom lui est attribué :

1. Sous “Nom”, entrez “D11”
2. Pour le produit, sélectionnez “IR-Balise” et
3. avec un clic sur “Appliquer”, l’IR-Balise est prête à être connectée.

Après avoir cliqué sur “Appliquer”, vous revenez à la fenêtre “Modifier la configuration du tableau de bord”.

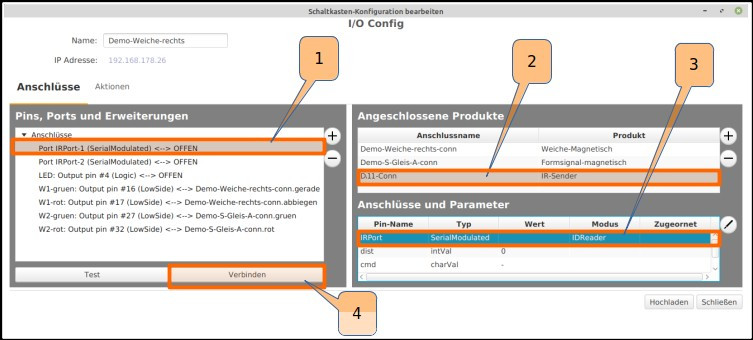

Le premier IR-Balise D11 est connecté :

1. Sous “Pins, Ports et Extensions”, sélectionnez “Port : IRPort-1 (SerialModulated)”,
2. sous “Produits connectés”, sélectionnez D11-Conn,
3. sous “Connexions et paramètres”, sélectionnez “IRPort-1” et
4. avec “Connecter”, le raccordement est confirmé.

La même procédure est suivie pour le deuxième port infrarouge “IRPort-2 :

1. Ouvrez le catalogue de produits “universell-sensoren.xml” en double-cliquant,
2. Sélectionnez le produit IR-Balise,
3. entrez “D12” comme nom et confirmez.
4. Dans la fenêtre “Modifier la configuration du tableau de bord”, sous “Pins, Ports et Extensions”, sélectionnez “Port : IRPort-2 (SerialModulated)”,
5. sous “Produits connectés”, sélectonner D12-Conn,
6. sous “Connexions et paramètres”, sélectionnez “IRPort-2” et
7. avec “Connecter”, le raccordement est confirmé.

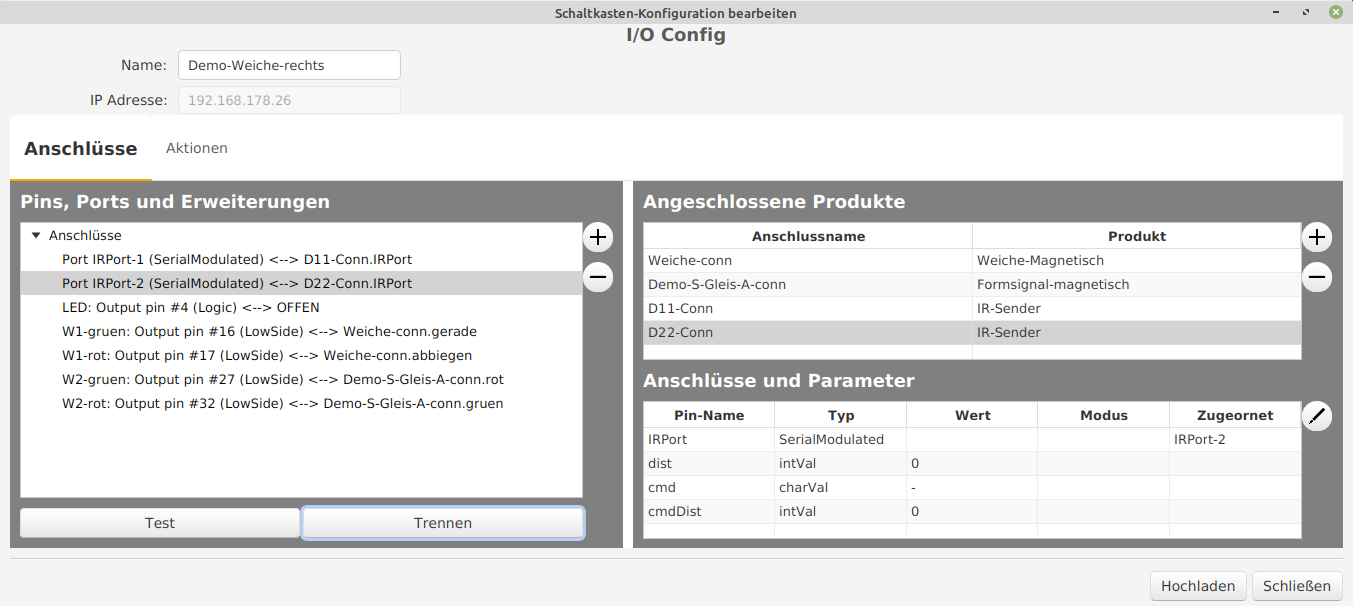

Le premier module d’aiguillage nommé “Demo-Aiguillage-droit” est entièrement connecté et comprend:

• un mécanisme d’aiguillage magnétique,
• un mécanisme de signal magnétique,
• une balise IR D11 et
• une balise IR D12.
