Hinweis: Der erste Teil dieser Doku stammt vom 18.08.2020 und wurde a, 04.09.2023 um das Kapitel “Ergänzung um SUSI-Sound” ergänzt.

Das Gehäuse der Lok wird mit vier von unten zugänglichen Schrauben (unter den Drehgestellen) festgehalten.

Da der Tausch des 21mtc-Dekoders gegen ein CTC-Lokmodul-21mtc eine Leichtigkeit ist, beginne ich hier mit dem IR-Empfänger.

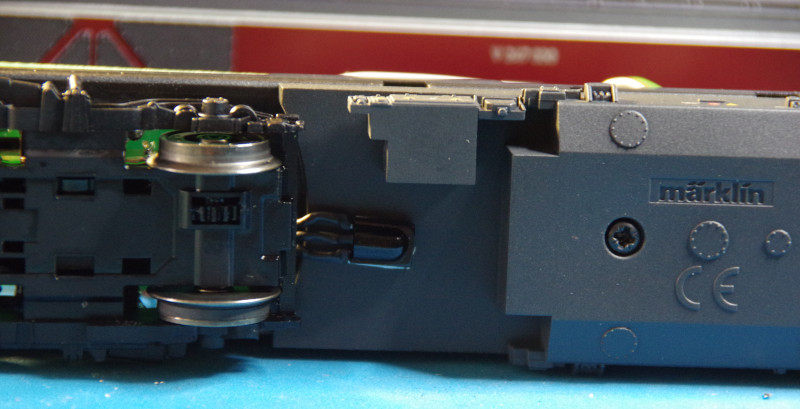

Der IR-Empfänger findet seinen Platz neben dem Drehgestell ohne Schleifer: Bei dieser Lok hat das Drehgestell genug Spiel, sodass ich für die Kabel des IR-Empfängers mal kein Loch ins Gehäuse bohren muss:

Dann wird der 21mtc-Dekoder durch das CTC-Lokmodul-PluX22 ersetzt und an diesem der IR-Empfänger eingesteckt.

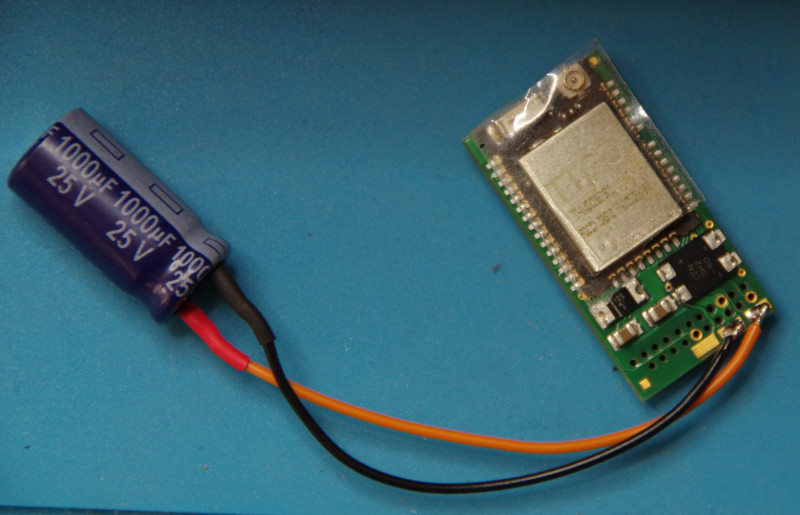

Erste Fahrversuche zeigen, dass die Lok über keinen oder einen viel zu kleinen Pufferspeicher verfügt. Da die Lokplatine (wie bei Märklin leider üblich) nicht dokumentiert ist, verzichte ich darauf dort nach einem Anschluss für den Pufferkondensator zu suchen. Also wird ein Kondensator mit 1000 uF an die dafür vorgesehenen Lötpads am CTC-Lokmodul-21mtc angelötet:

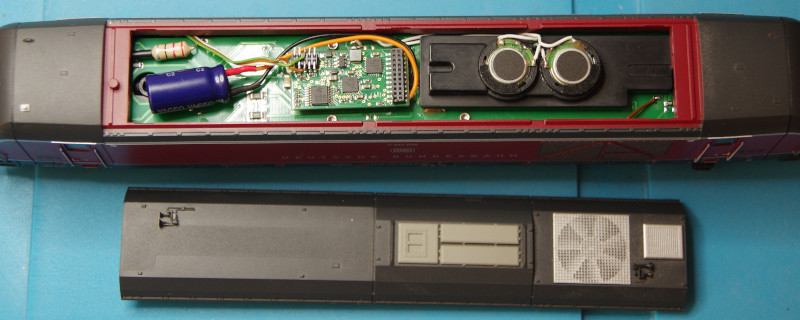

So sieht die fertig umgebaute Lok aus. Hätte ich den IR-Empfänger nicht einbauen wollen, so hätte es gereicht das Dach abzunehmen, um den Dekoder durch das CTC-Lokmodul-21mtc zu ersetzen:

Ergänzung um SUSI-Sound

Die BR247 war ab Werk mit einem 21mtc Sound-Dekoder ausgestattet. Diesen hatten wir durch ein CTC-Lokmodul-21mtc ersetzt und somit erst mal den Sound verloren. Ab der mit CTC-App 4.19 gelieferten Firmware 20230902 kann das CTC-Lokmodul-21mtc um eine SUSI-Buchse ergänzt werden.

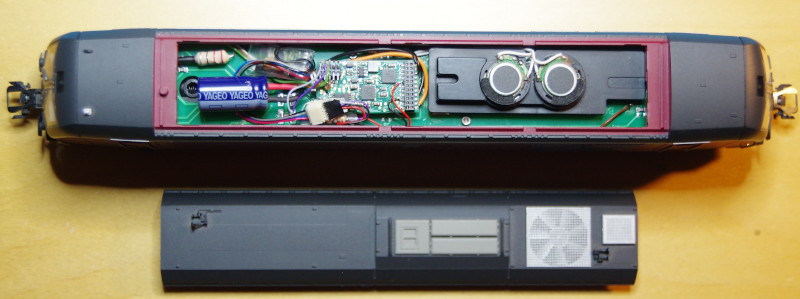

Das folgende Bild zeigt die um SUSI-Sound erweiterte Lok. Als Sound-Modul wurde ein Uhlenbrock IntelliSound 6 (32600) verwendet. Das Sound-Modul wurde in einen Schrumpfschlauch eingepackt und liegt links oben neben den CTC-Lokmodul-21mtc. Der ab Werk eingebaute Lautsprecher konnte weiter verwendet werden:

Der zugehörige Schaltplan sieht so aus, siehe dazu auch die Bedienungsanleitung Kapitel 9.1 - “Sound mit SUSI-Schnittstelle”:

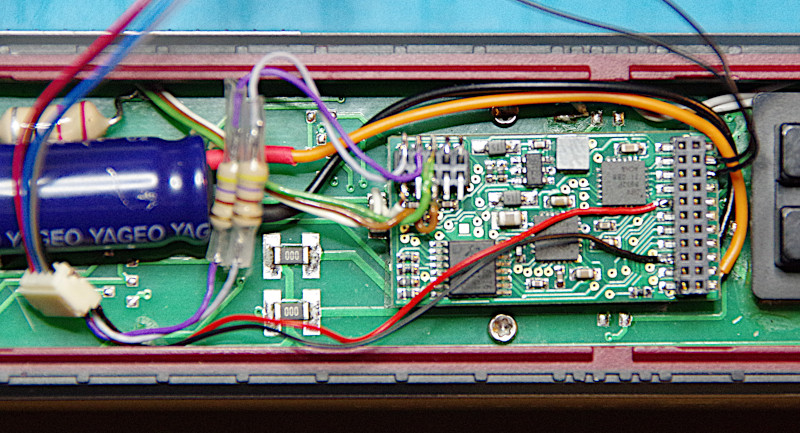

Das folgende Bild zeigt die Verdrahtung etwas genauer:

• Die beiden schwarzen Kabel rechts am 21mtc-Stecker sind mit dem Lautsprecheranschluss des SUSI-Soundmoduls verbunden.
• Die beiden Kabel auf der linken Seite des 21mtc-Steckers sind die Stromversorgung des SUSI-Soundmoduls (rot=VBB=SUSI_Plus, schwarz=GND=SUSI_Masse). VBB und GND finden sich auch auf der anderen Seite des CTC-Lokmoduls-21mtc als größere Lötpads. Da dort aber bereits der Pufferkondensator angeschlossen war, erschien es mir einfacher, die Kontakte des 21mtc-Streckers zu verwenden.
• Der 10-polige Ministecker, an dem bisher nur der IR-Empfänger angeschlossen war, wird um zwei Anschlüsse ergänzt: Das lila (blaue) Kabel verbindet am CTC-Lokmodul-21mtc “Input-1 (Pin 33)” mit dem SUSI-Pin “Takt”.
  Das graue Kabel verbindet CTC-Lokmodul-21mtc “Input-2 (Pin32)” mit dem SUSI-Pin “Daten”.
• Die weiße Buchse unten links ist die für SUSI classic festgelegte SMD-Buchse, an die sich die Kabel auch gut direkt anlöten ließen.

Außer der neuen Firmware braucht es auch eine neue “ioCfg.xml”, die um den SUSI-Anschluss (Port) ergänzt wurde. Mit der CTC-App 4.19 gibt es in der Config einen neuen Button “IO-Config ersetzen”, mit dem dies erledigt werden kann, siehe Kapitel 4 - “Module konfigurieren”

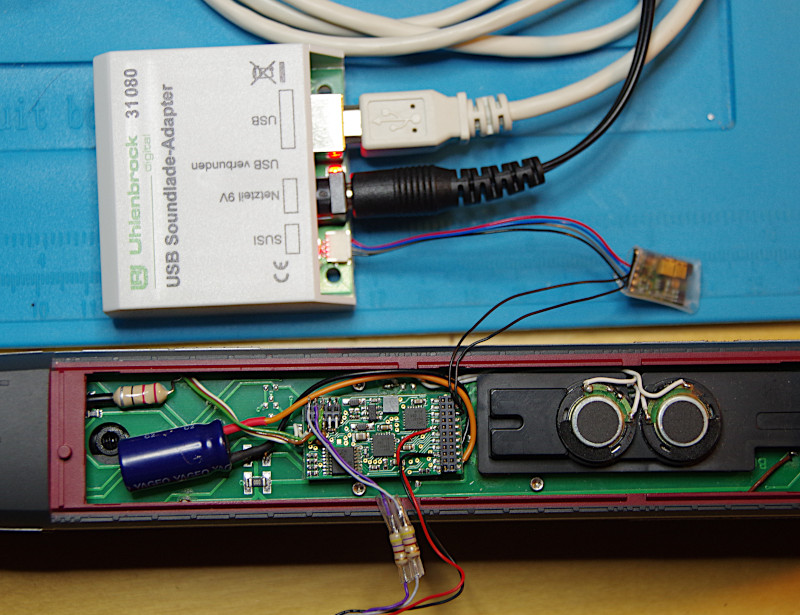

Zum Umprogrammieren des Soundmoduls wird der SUSI-Stecker aus der mit dem CTC-Lokmodul-21mtc verbundenen SUSI-Classic-Buchse herausgezogen und in den Uhlenbrock IntelliSound Ladeadapter eingesteckt:
