Remarques :
- Cette transformation est basée sur l’ancien module de locomotive CTC-Lokmodul-21mtc. Avec le nouveau CTC-Lokmodul-M3, c’est encore plus simple, voir la transformation BR247 M3-SUSI.
- La première partie de cette documentation date du 18.08.2020 et a été complétée le 04.09.2023 par le chapitre « Ajout du son SUSI3 ».
Le châssis de la locomotive est maintenu par quatre vis accessibles par le dessous (sous les bogies).
Étant donné que le remplacement du décodeur 21mtc par un CTC-Lokmodul-21mtc est très simple, je commence ici par le récepteur infrarouge.

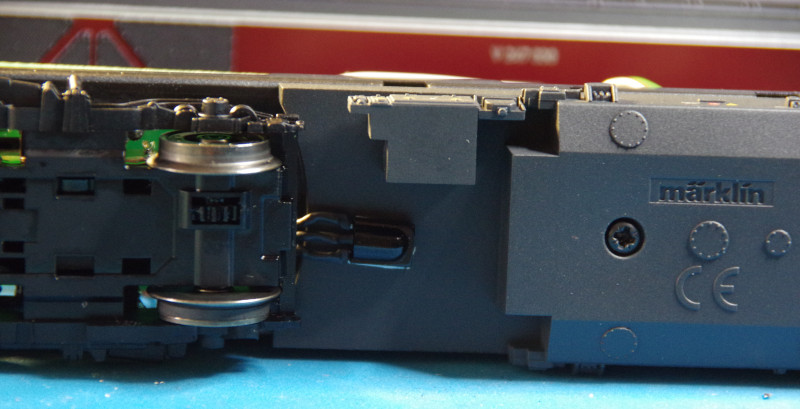

Le récepteur infrarouge trouve sa place à côté du bogie sans frotteur : Sur cette locomotive, le bogie a suffisamment de jeu, ce qui m’évite de percer un trou dans le châssis pour les câbles du récepteur infrarouge :
Ensuite, le décodeur 21mtc est remplacé par le CTC-Lokmodul-PluX22 et le récepteur infrarouge y est branché.

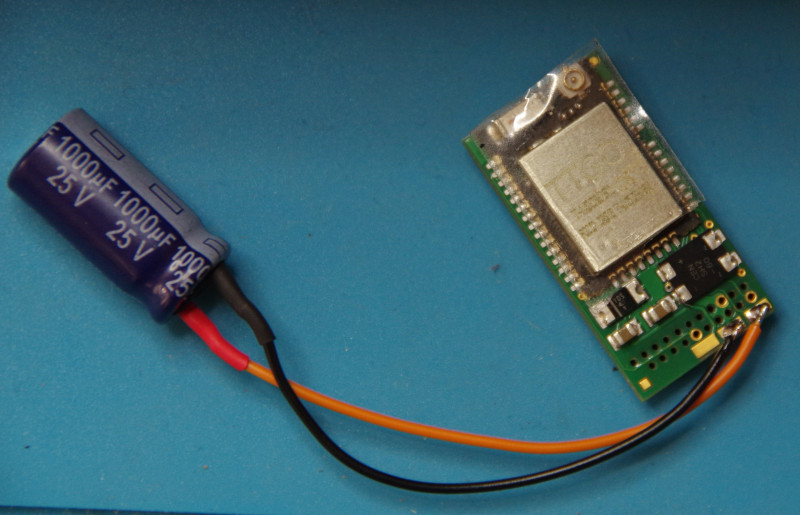

Les premiers essais de roulage montrent que la locomotive ne dispose pas de condensateur tampon ou qu’il est trop petit. Comme la carte électronique de la locomotive (malheureusement typique chez Märklin) n’est pas documentée, je renonce à chercher une connexion pour le condensateur tampon. Un condensateur de 1000 µF est donc soudé aux plots prévus à cet effet sur le CTC-Lokmodul-21mtc :

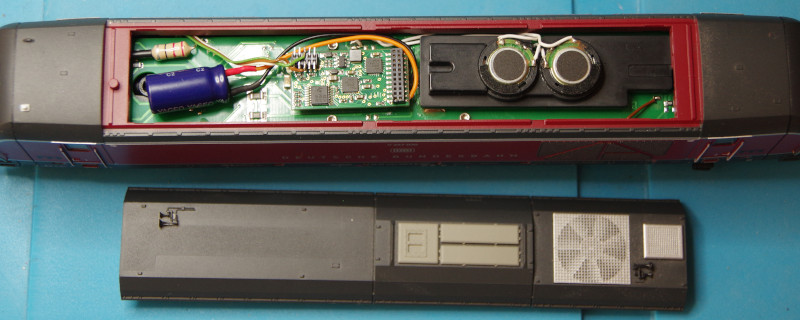

Voici à quoi ressemble la locomotive après transformation. Si je n’avais pas voulu installer le récepteur infrarouge, il aurait suffi d’enlever le toit pour remplacer le décodeur par le CTC-Lokmodul-21mtc :
Ajout du son SUSI3
La locomotive BR247 était équipée d’origine d’un décodeur sonore 21mtc. Nous l’avions remplacé par un module CTC-Lokmodul-21mtc, perdant ainsi le son. À partir du micrologiciel 20230902 livré avec l’application CTC-App 4.19, le CTC-Lokmodul-21mtc peut être complété par une prise SUSI3-Classic.

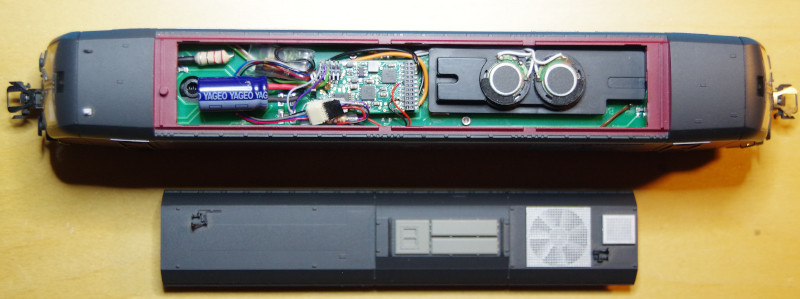

L’image suivante montre la locomotive équipée du son SUSI3. Un module sonore Uhlenbrock IntelliSound 6 (32600) a été utilisé. Le module sonore a été enveloppé dans une gaine thermorétractable et est placé en haut à gauche, à côté du CTC-Lokmodul-21mtc. Le haut-parleur installé d’origine a pu être conservé :

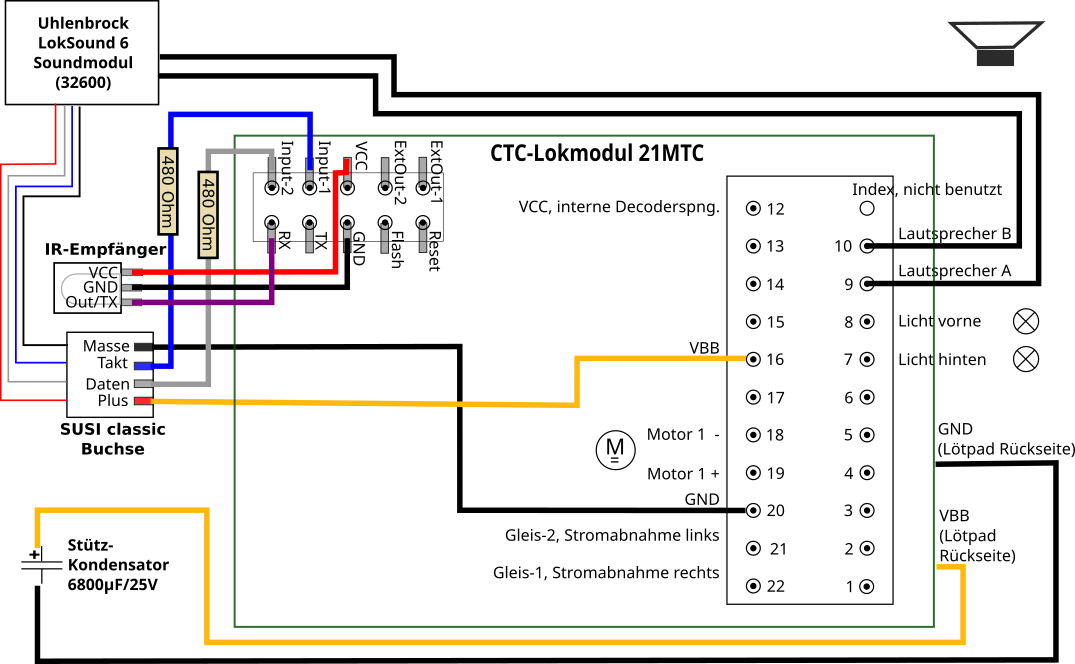

Le schéma électrique correspondant est le suivant ; pour plus de détails, voir le manuel d’utilisation, Chapitre 9.1 – « Son avec interface SUSI » :

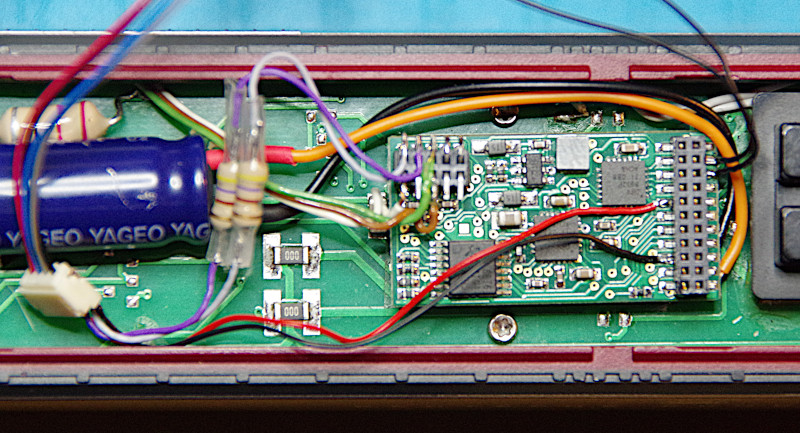

L’image suivante montre le câblage de manière plus détaillée :
- Les deux câbles noirs à droite du connecteur 21mtc sont reliés à la sortie haut-parleur du module sonore SUSI3.
- Les deux câbles à gauche du connecteur 21mtc alimentent le module sonore SUSI3 (rouge = VBB = SUSI_Plus, noir = GND = SUSI_Masse). VBB et GND se trouvent également de l’autre côté du CTC-Lokmodul-21mtc, sous forme de plus grandes pastilles à souder. Comme le condensateur de tampon était déjà connecté à cet endroit, il m’a semblé plus simple d’utiliser les contacts du connecteur 21mtc.
- Le connecteur mini 10 broches, auquel seul le récepteur infrarouge était précédemment raccordé, est complété par deux connexions supplémentaires :
- Le câble violet (bleu) relie le « Input-1 (Pin 33) » du CTC-Lokmodul-21mtc à la broche « Takt » du SUSI.
- Le câble gris relie le « Input-2 (Pin 32) » du CTC-Lokmodul-21mtc à la broche « Données » du SUSI.
- La prise blanche en bas à gauche est la prise SMD standardisée pour SUSI3-Classic, sur laquelle les câbles peuvent également être soudés directement.
En plus du nouveau micrologiciel, une nouvelle version du fichier « ioCfg.xml » est nécessaire, complétée par la connexion SUSI (port). Avec l’CTC-App 4.19, un nouveau bouton « Remplacer la configuration IO » permet de procéder à cette mise à jour, comme décrit dans le Chapitre 4 – « Configurer les modules ».
Pour reprogrammer le module sonore, le connecteur SUSI est retiré de la prise SUSI3-Classic connectée au CTC-Lokmodul-21mtc et branché sur l’Uhlenbrock IntelliSound Ladeadapter :
