Die SUSI-Schnittstelle erlaubt die Trennung von Dekoder und Soundmodul. Inzwischen gibt es winzig kleine SUSI-Soundmodule und sogar Lautsprecher mit eingebautem SUSI-Soundmodul. Damit stehen auch bei beengtem Bauraum die Chancen gut, auch mit CTC in den Genuss von Lok-Sound zu kommen.

Die SUSI-Schnittstelle kann derzeit für alle CTC-Lokmodule (außer CTC-Lokmodul-H0a) nachgerüstet werden. Sie benötigen lediglich eine aktuelle Firmware (mindestens 20230902) und die CTC-App Verison 4.19 oder neuer.

Das SUSI-Modul muss mit 3,3 Volt Signalpegeln zurechtkommen und als Spannungsversorgung die Gleisspannung vertragen. Der Support von Uhlenbrock hat uns diese Daten für die aktuellen IntelliSound 6 Module bestätigt.

Da unsere bisherigen CTC-Lokmodule über keine SUSI-Buchse verfügen, muss für diese ein passender Adapter hergestellt werden. Wie das geht, wird hier weiter unten und in unseren Lokumbauten dokumentiert. Bei Bedarf erstellen wir Ihnen gerne einen passenden Adapter.

Original-Sound

Es gibt Loks, die von Haus aus für den Sound ein SUSI-Modul verwenden. In diesem Fall können Sie den Motor und die Lokfunktionen direkt mit CTC ansteuern und trotzdem den Original-Sound Ihrer Lok genießen. Dies geht z.B. mit PIKOs Spur-G Modell der BR50.

Sound nachrüsten

Wenn Sie keinen Wert auf den Original-Sound legen oder die auf CTC umzurüstende Lok gar keinen Sound hatte, können Sie ein SUSI-Soundmodul erwerben und an das CTC-Lokmodul anschließen.

Die Märklin BR247, die uns immer auf unsere Messen begleitet haben wir inzwischen so mit SUSI-Sound versehen. Details dazu finden Sie im Umbau-Bericht der BR247.

SUSI-Adapter für CTC-Lokmodule

Die vier Pins der SUSI-classic Buchse müssen wie folgt verbunden werden:

  • Plus (rot) mit VBB
  • Masse (schwarz) mit GND
  • Daten (grau) über min. 470 Ohm Widerstand mit einem GPIO-Pin des Prozessors
  • Takt (blau) über min. 470 Ohm Widerstand mit einem GPIO-Pin des Prozessors

Adapter für CTC-Lokmodul-21mtc

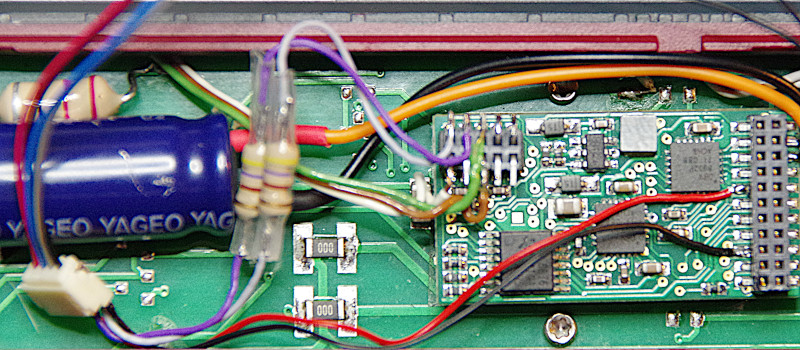

SUSI-Adapter 21mtc

Beim CTC-Lokmodul-21mtc werden

  • Takt (blau) mit “Input-1 (Pin 33)” auf der zusätzlichen Buchse verbunden und
  • Daten (grau) mit “Input-2 (Pin 32)” auf der zusätzlichen Buchse verbunden.

Außerdem müssen wir noch Plus (rot) mit VBB und Masse (schwarz) mit GND verbinden:

  • Im Bild haben wir das direkt an den Lötpads der 21mtc-Buchse getan.
  • Alternativ können auch die deutlich größeren, für den Stützkondensator gedachten, Lötflächen auf der anderen Seite des CTC-Lokmoduls genutzt werden.

Adapter für CTC-Lokmodul-PluX22

Beim CTC-Lokmodul-PluX22 werden:

  • Takt (blau) mit “NFC TX (Pin 25)” auf der zusätzlichen Buchse verbunden und
  • Daten (grau) mit “NFC RX (Pin 23)” auf der zusätzlichen Buchse verbunden.

Außerdem müssen wir noch Plus (rot) mit VBB und Masse (schwarz) mit GND verbunden werden:

  • Das kann wie bei 21mtc direkt an den Lötpads der 21mtc-Buchse getan werden.
  • Alternativ können auch die deutlich größeren, für den Stützkondensator gedachten, Lötflächen des CTC-Lokmoduls genutzt werden.

Adapter für CTC-Lokmodul-G

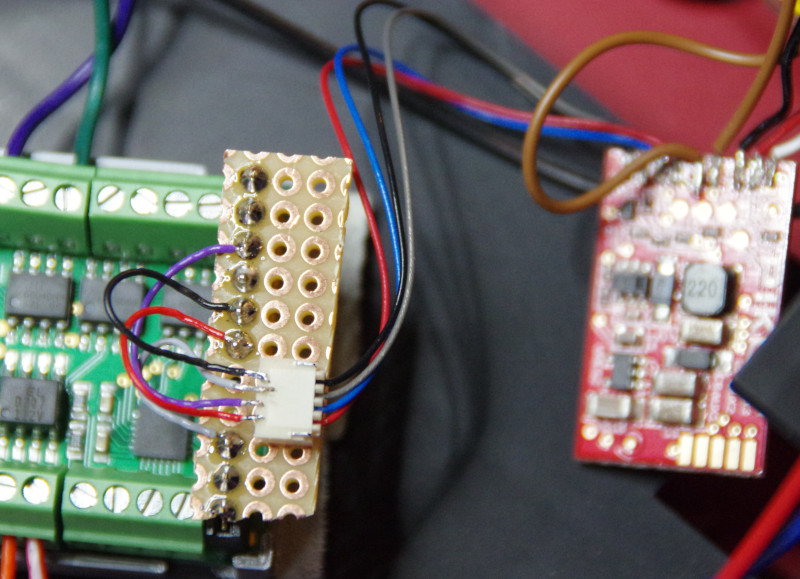

SUSI-Adapter G

Beim CTC-Lokmodul-G nutzen wir die für Servos gedachten Anschlüsse:

  • Takt (blau) wird mit “Servo-2 PWM” verbunden.
  • Daten (grau) wird mit “Servo-1 PWM” verbunden. Da die Servo-Anschlüsse bereits auf dem CTC-Modul mit einem 1 kOhm WIderstand versehen sind, brauchen wir hier keinen separaten Widerstand.

Über die für den 5 Volt Spannungsregler gedachten Buchse können wir Plus (rot) mit VBB und Masse (schwarz) mit GND verbinden.
