Modellbahn (Gesamtplan) bearbeiten

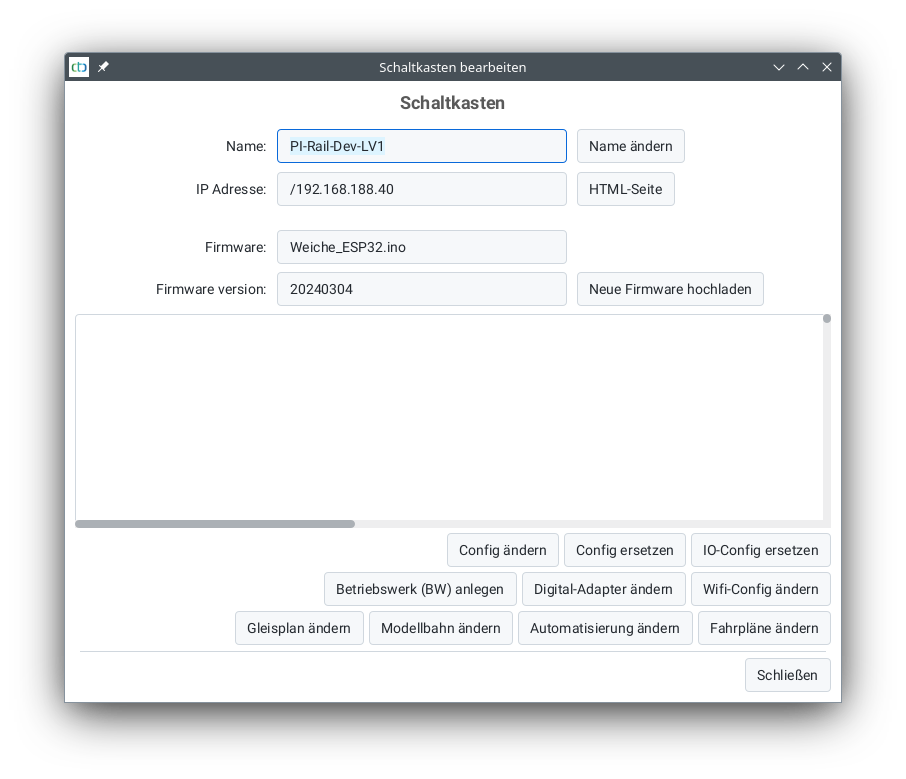

Zum Erstellen eines Gesamtplans wählen Sie sich als Erstes das CTC-Schaltmodul aus, auf dem der Gesamtplan gespeichert werden soll. Öffnen Sie dessen Config-Dialog:
Dort wählen Sie Modellbahn ändern. Es öffnet sich folgender Dialog:
Gleisabschnitt anlegen

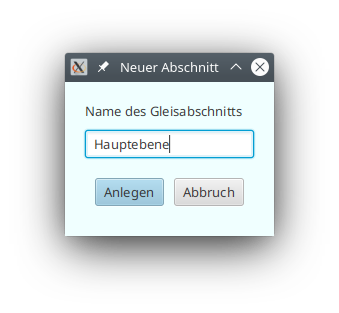

Über den Button Neu können Sie einen Gleisabschnitt hinzufügen. Die Verwendung mehrerer Gleisabschnitte bietet sich sowohl für sehr große Modellbahnen als auch für Modellbahnen mit mehreren Ebenen an.
Hinweise:
- Vergeben Sie sinnvolle und eindeutige Namen für die Gleisabschnitte.
- Ein Gleisplan darf auch auf mehreren Gleisabschnitten verwendet werden. So können Sie z.B. einen Gesamtplan Ihrer Modellbahn haben und mehrere kleinere Teildarstellungen fürs Handy.
- Sie können auf mehr als einem CTC-Modul eine Modellbahn erstellen. Die CTC-App zeigt immer alle Gleisabschnitte aller Modellbahnen an.
Gleisplan hinzufügen

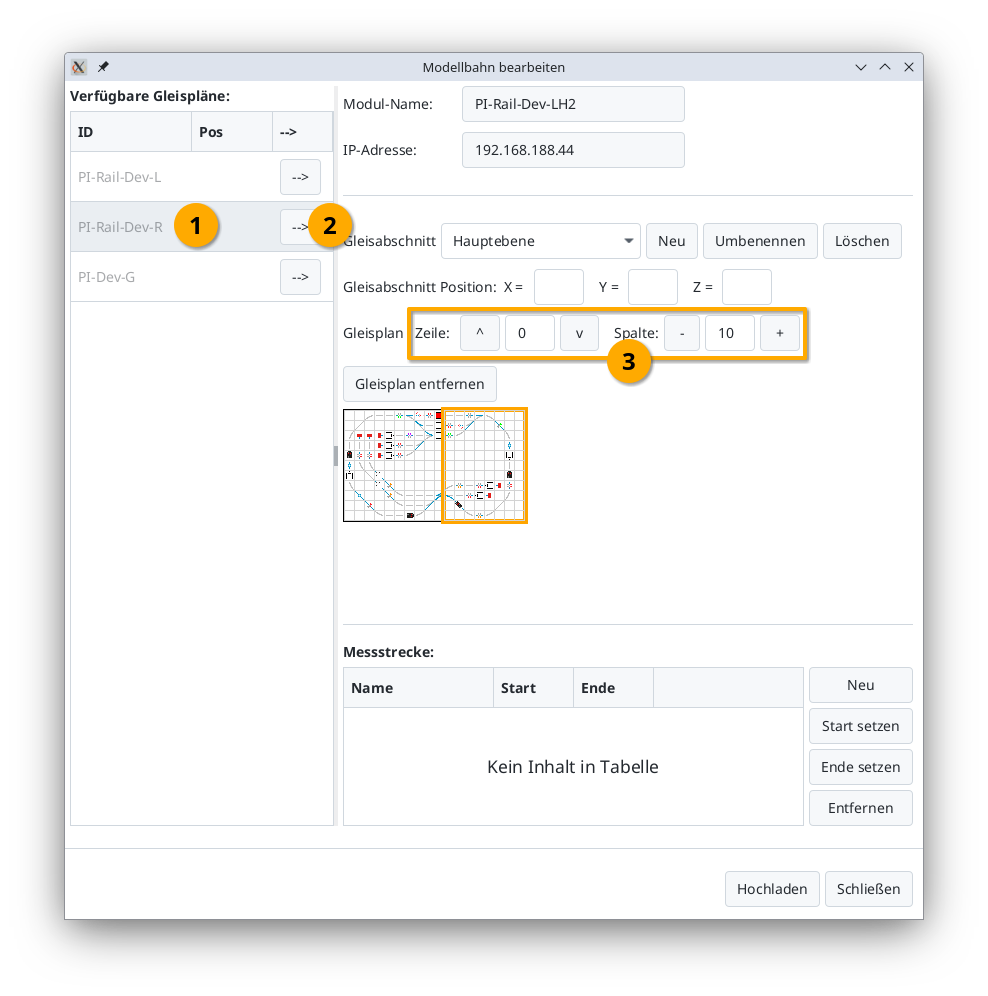

Nun können die links aufgelisteten Gleispläne ausgewählt (1) und mithilfe der Pfeil-Buttons (2) in den Gesamtplan aufgenommen werden:
Der jeweils orange umrahmte Gleisplan kann nun noch mit den Buttons (3) neben Position Zeile und Spalte verschoben werden. Die Selektion ändern Sie, indem Sie in den Listen den entsprechenden Gleisplan, anklicken.
Gleisabschnitt umbenennen (ab CTC-App 4.39)
Mit dem Button “Umbenennen” können Sie den Namen des Gleisabschnitts ändern.
Gleisabschnitt löschen (ab CTC-App 4.39)
Mit dem Button “Löschen” können Sie einen Gleisabschnitt löschen.
Hinweis:
- Die im Gleisabschnitt platzierten Gleispläne bleiben erhalten, sind aber ggf. aber nicht mehr im Gleisbildstellwerk sichtbar, wenn dies die letzte Platzierung des Gleisbilds in einem Gleisabschnitt war.
