Via l’option de menu “Démarrer la centrale Z21”, l’émulation d’une centrale Z21 peut être activée dans la version PC de l’application CTC. L’application CTC réagit alors aux commandes qui arrivent via le protocole Wifi Z21 et les transmet aux modules CTC.

Notes :

  • À partir de la version 4.05 de l’application CTC, il est possible de régler la vitesse et les fonctions d’une locomotive.
  • À partir de la version 4.06 de l’application CTC, les aiguillages peuvent également être contrôlés.
  • Nous avons testé avec la souris Wifi de Roco et l’application Android Z21 de Roco.

    Définir l’adresse de la locomotive

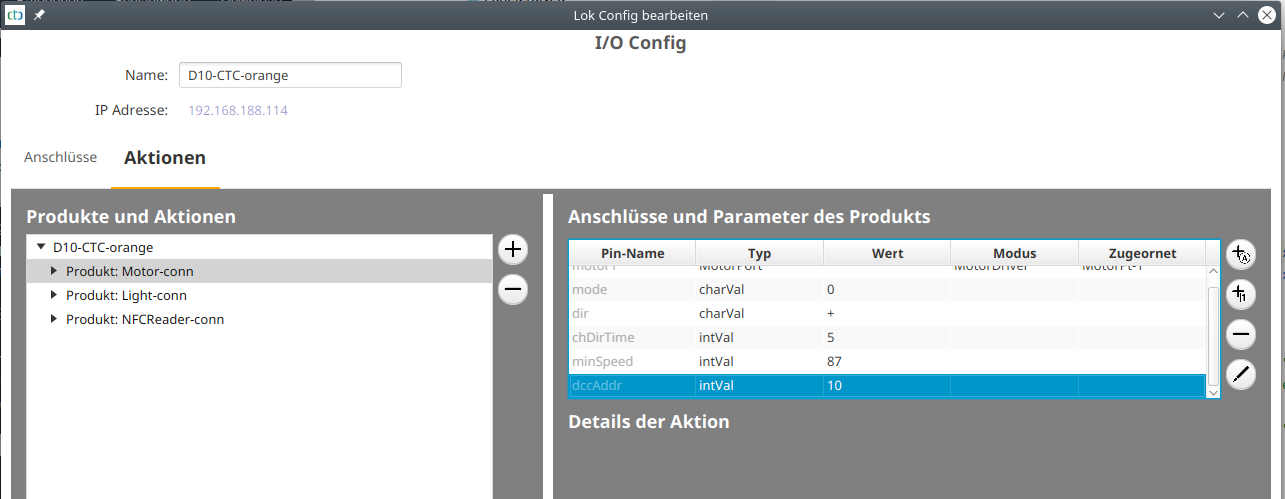

On définit l’adresse de la locomotive en ouvrant sa configuration et en ajoutant le paramètre “dccAddr” au moteur principal :

Config adresse de la locomotive

Assigner une fonction à la locomotive

Pour attribuer des fonctions de locomotive aux numéros de fonction DCC, nous devons également aller dans la configuration de la locomotive. Là, choisissez la fonction que vous souhaitez lier à une fonction DCC et y ajoutez les paramètres “dccFx+” et “dccFx-“, où “x” représente le numéro de la fonction. Ensuite, pour “dccFx+”, définissez la valeur du StateScripts qui doit être appelé lors que la “fonction est activée”, et pour “dccFx-“, définissez la valeur du StateScripts qui doit être appelé lors que la “fonction est désactivée”.

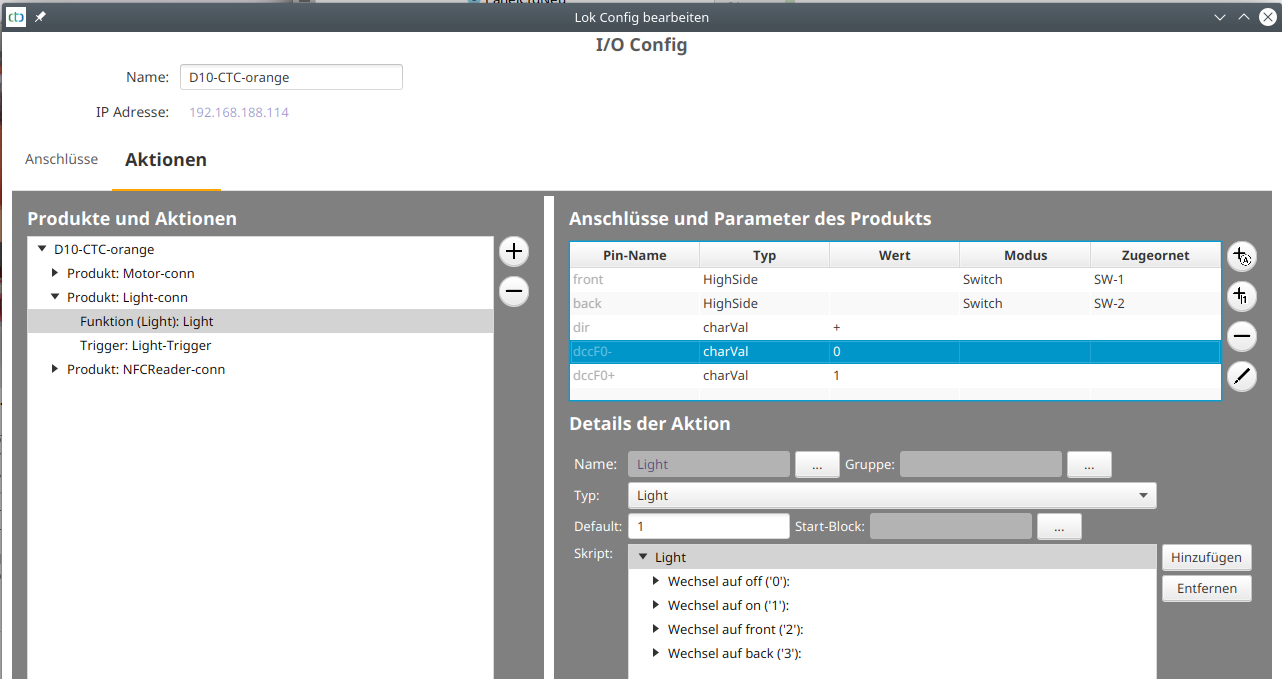

Dans l’exemple, la fonction DCC F0 a été attribuée à la “Lumière” et il a été déterminé qu’elle doit appeler le script “1” (on) lorsque la fonction est “activée” et le script “0” (off) lorsque la fonction est “désactivée”:

Config Lokfunktion

Conduire une locomotive

Dès que le centre Z21 est lancé et que la télécommande est configurée sur l’adresse IP de l’application CTC, toutes les locomotives CTC qui disposent d’une “dccAddr” peuvent être contrôlées.

L’adresse DCC est affichée dans la colonne “Nr.” sous “Locomotives” à partir de la version 4.06 de l’application CTC.

Remarque : La locomotive ne peut être contrôlée que si elle a été réglée pour le contrôle manuel dans l’application CTC.

Définir l’adresse de l’Aiguillage

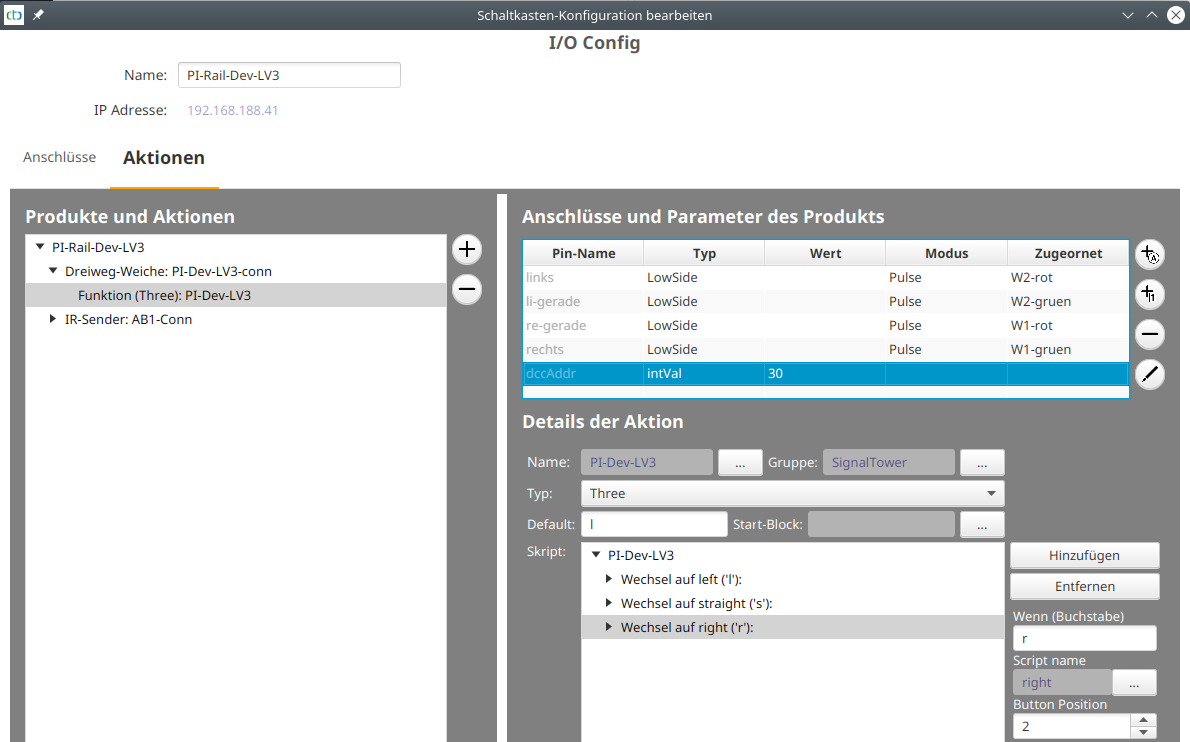

L’adresse de l’aiguillage est définie en ouvrant la configuration de l’aiguillage et en ajoutant le paramètre “dccAddr” à la fonction :

Config Adresse locomotive

Les scripts de la fonction sont attribués dans l’ordre indiqué par “Position du bouton” :

  • 0 pour dccAddr “off”
  • 1 pour dccAddr “on”
  • Tous les autres pour l’état “on” des adresses suivant dccAddr. Dans la capture d’écran ci-dessus, adresse 31 “on” donc pour le script en position 2 (“right”).
