Grâce au protocole Z21-LAN, l’application CTC peut contrôler les locomotives et commuter les aiguillages qui sont connectés à un centre numérique. Les locomotives numériques et les aiguillages doivent être configurés une fois et peuvent ensuite être contrôlés comme des modules CTC normaux via l’application CTC. La configuration est stockée dans un module d’aiguillage CTC ou une carte IO multi-CTC de votre choix.
Le centre numérique doit bien sûr supporter le protocole Z21-LAN et être accessible depuis l’application CTC via LAN ou Wifi.
La version 4.05 de l’application CTC est requise pour cette fonction.
Configurer la locomotive Z21
Pour enregistrer la configuration de la locomotive numérique à contrôler via le protocole Z21-LAN, nous sélectionnons n’importe quel module CTC-Aiguillage ou CTC-Multi-IO-Board. Pour ce faire, nous allons dans le dialogue de configuration du module CTC :

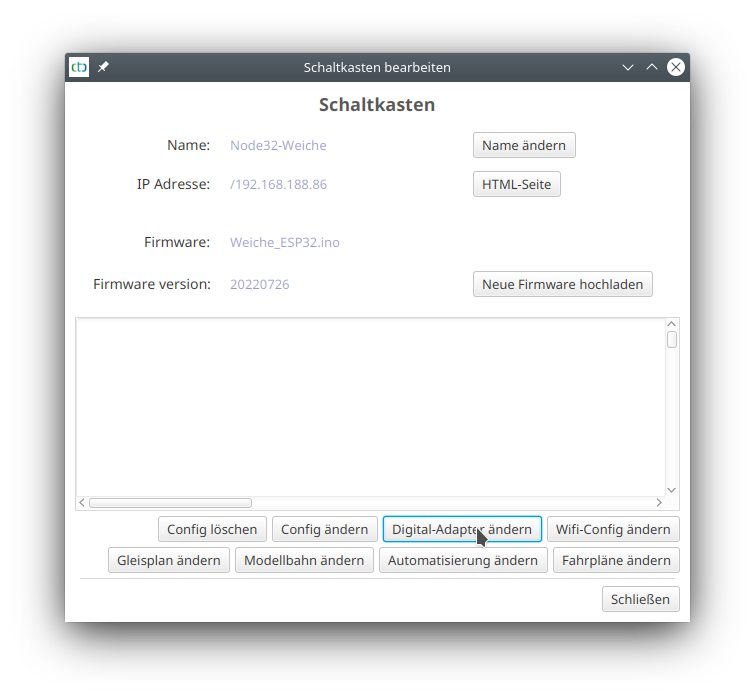

Nous cliquons alors sur “Changer l’adaptateur numérique”. Le dialogue suivant s’ouvre :

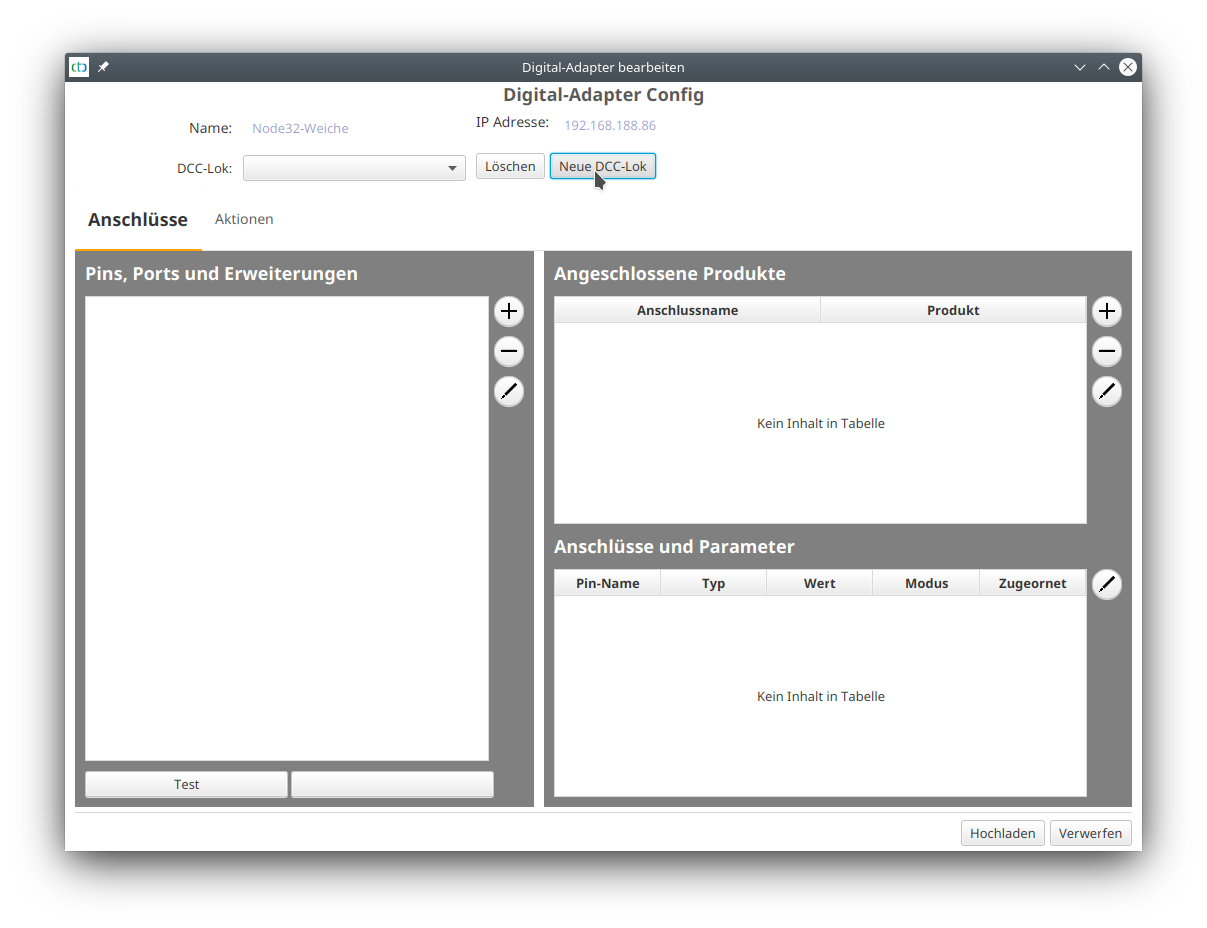

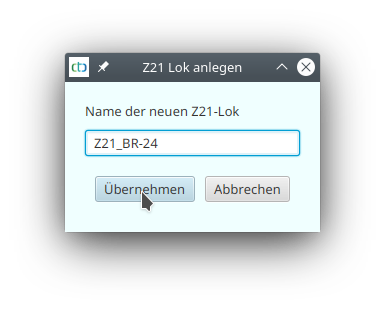

Nous cliquons sur “Nouvelle locomotive DCC” et entrons le nom sous lequel la locomotive doit apparaître plus tard. J’ai choisi le préfixe “Z21_” pour distinguer les locomotives commandées par Z21 de véritables locomotives CTC.

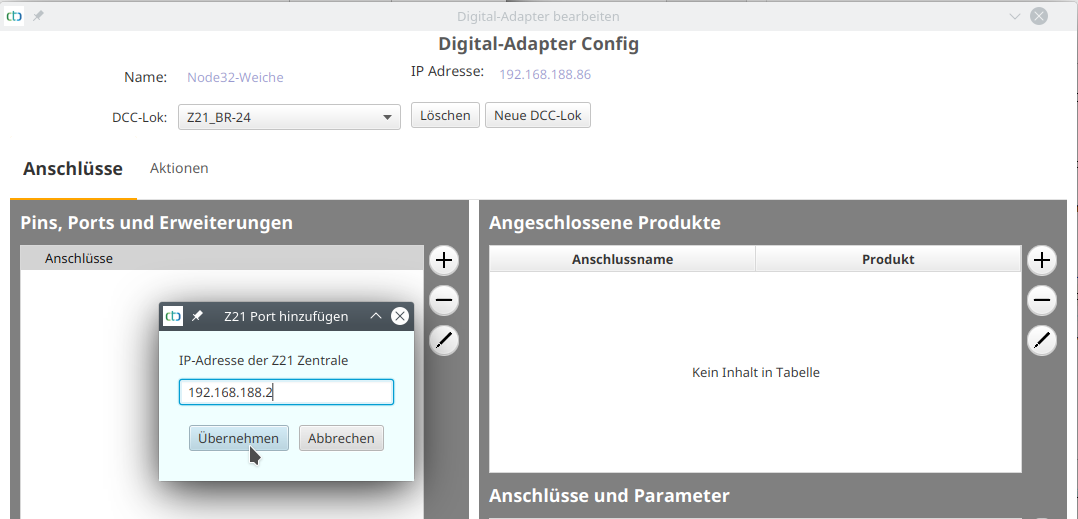

Ensuite, nous cliquons sur “Appliquer”. Sous “Pins, Ports et Extensions”, la ligne “Connexions” apparaît. Nous la marquons et cliquons sur le bouton ‘+’ à côté. Dans le dialogue qui s’ouvre, nous entrons l’adresse IP du centre Z21 :

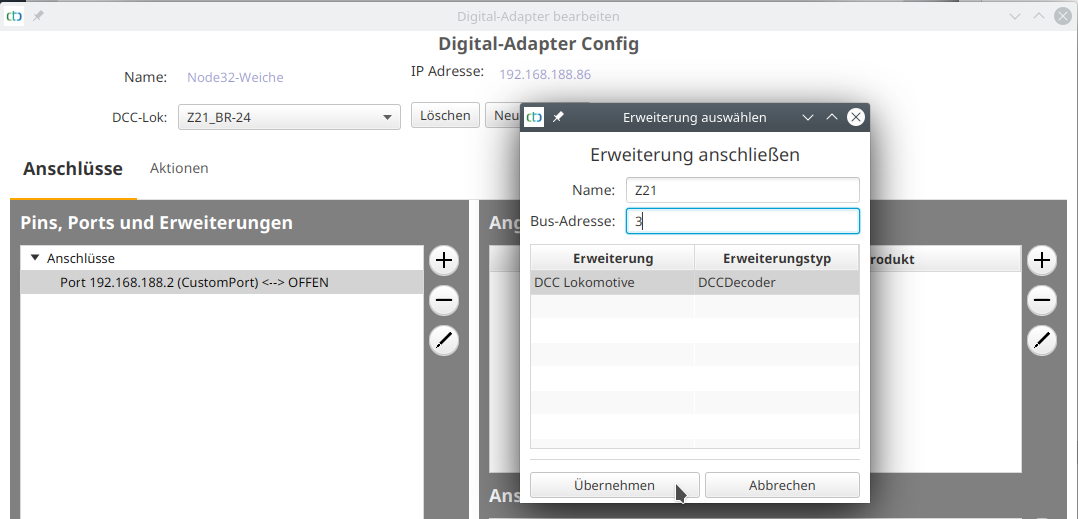

Ensuite, nous sélectionnons le nouveau port avec l’adresse IP et cliquons à nouveau sur le bouton ‘+’. Nous choisissons la configuration de l’extension “dcc.xml”. Dans le dialogue qui s’ouvre, nous inscrivons un nom arbitraire - nous ne le voyons que dans cette configuration. Derrière l’adresse du bus, nous inscrivons l’adresse DCC de notre locomotive - dans l’exemple, c’est le défaut DCC “3”. Dans la liste, nous sélectionnons “Locomotive DCC”:

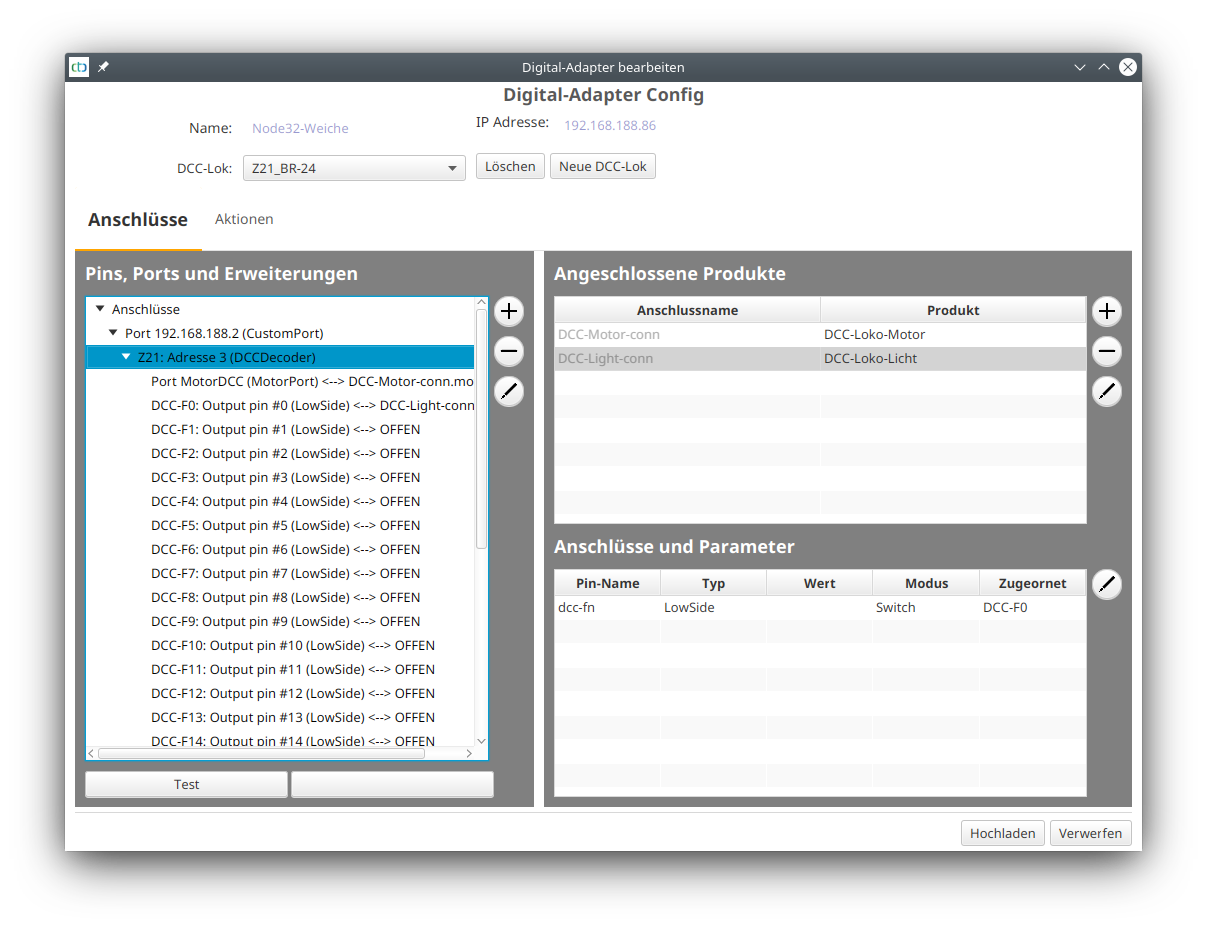

Ensuite, nous cliquons sur “Appliquer”. La locomotive a été créée et le moteur et les phares sont configurés :
On peut maintenant configurer des fonctions supplémentaires, comme le son. Cela se fait exactement de la même manière qu’avec un décodeur DCC connecté à un module de locomotive CTC, voir Chapitre 4.6 “Config - Connecter le décodeur DCC”.

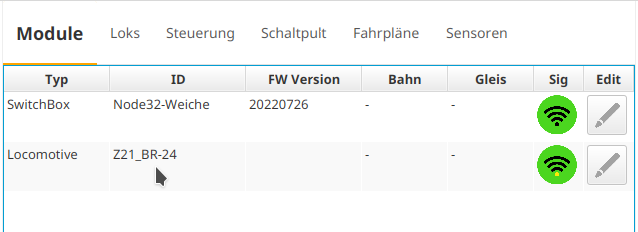

Après avoir sauvegardé, la locomotive numérique apparaît dans la liste des modules CTC :
