IMPORTANT : Tout ce qui est décrit ici nécessite au minimum la version 3.10 de l'application CTC et le firmware 20200514 ### Fonction de base : moteur et éclairage

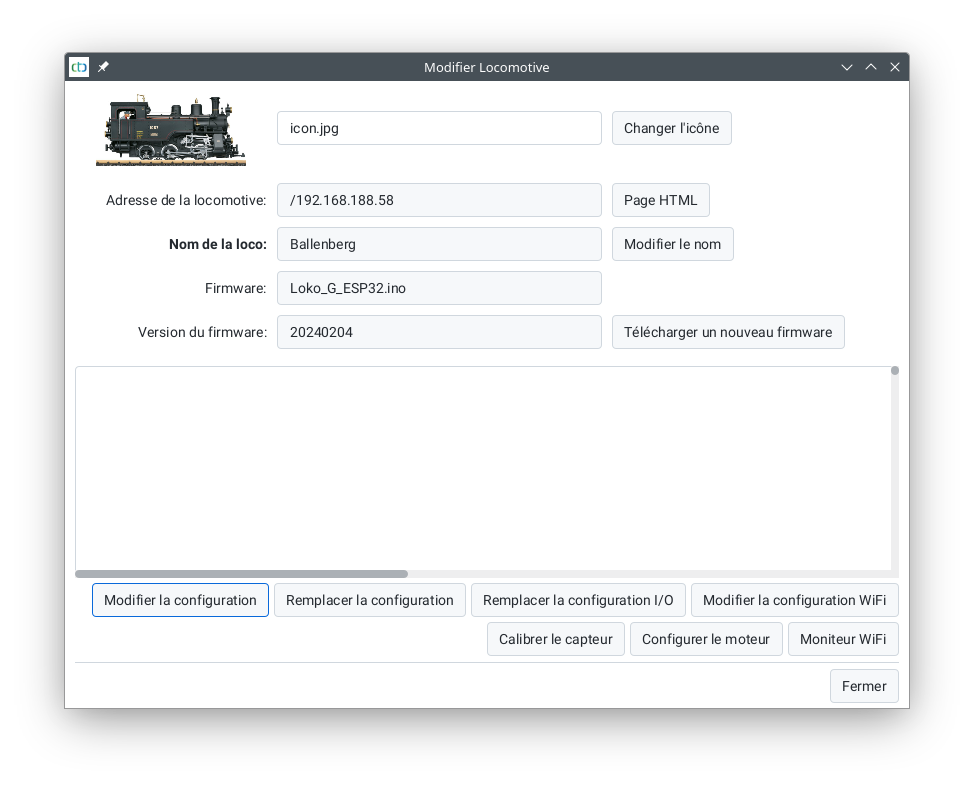

Les CTC-Loco-Modules étant préconfigurés pour le branchement direct du moteur et de l'éclairage, ceux-ci doivent d'abord être supprimés de la configuration. Pour ce faire, ouvrez dans l'application CTC la configuration du module (voir manuel d'utilisation chapitre 4 ).
Cliquez sur le bouton « Config ändern » pour informer le module CTC des fonctions de votre décodeur numérique.

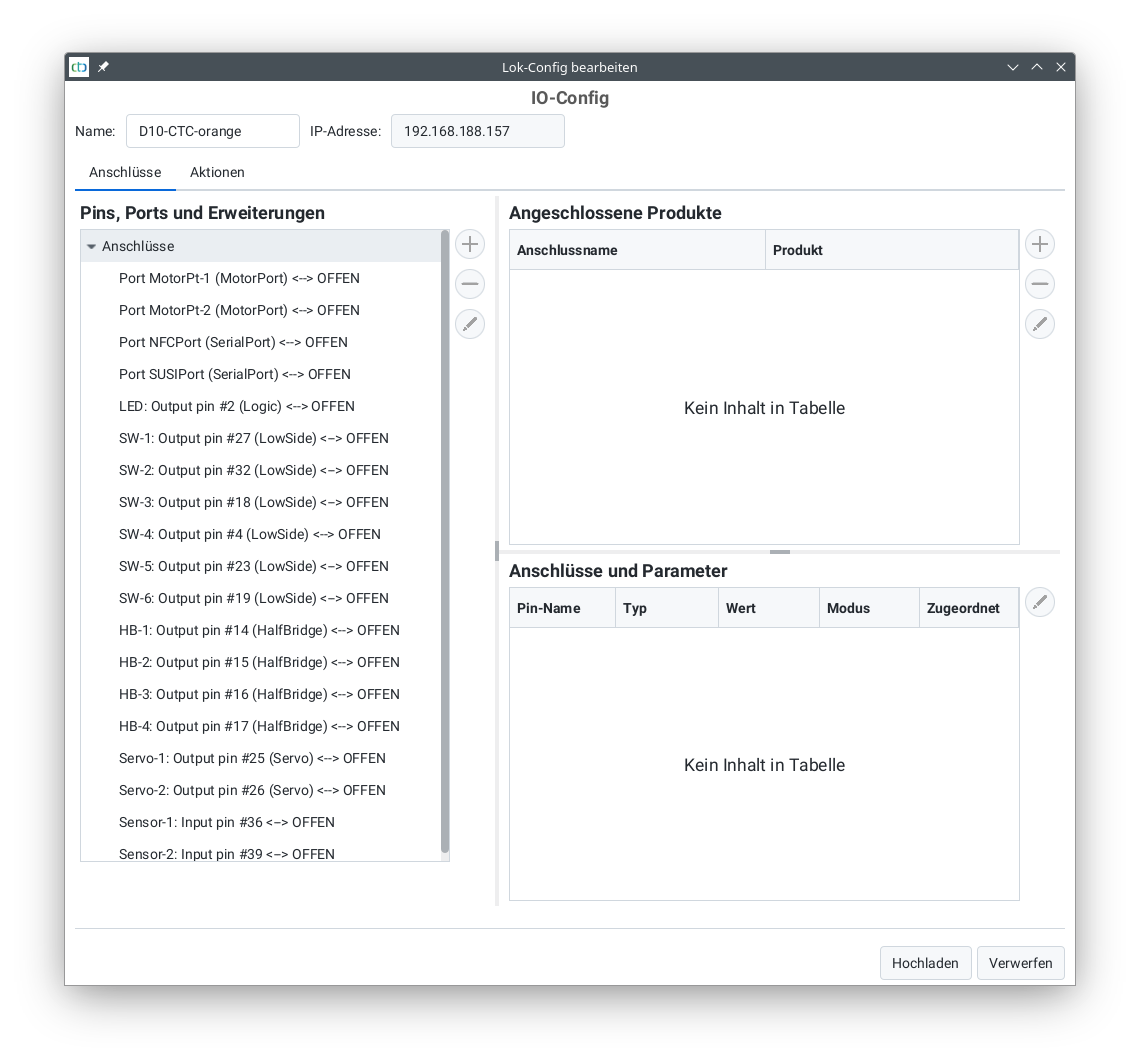

Supprimez tous les produits connectés en marquant respectivement la ligne dans la liste « Angeschlossene Produkte » et en cliquant sur le bouton moins à droite. Après cette opération, la boîte de dialogue doit ressembler à ceci :

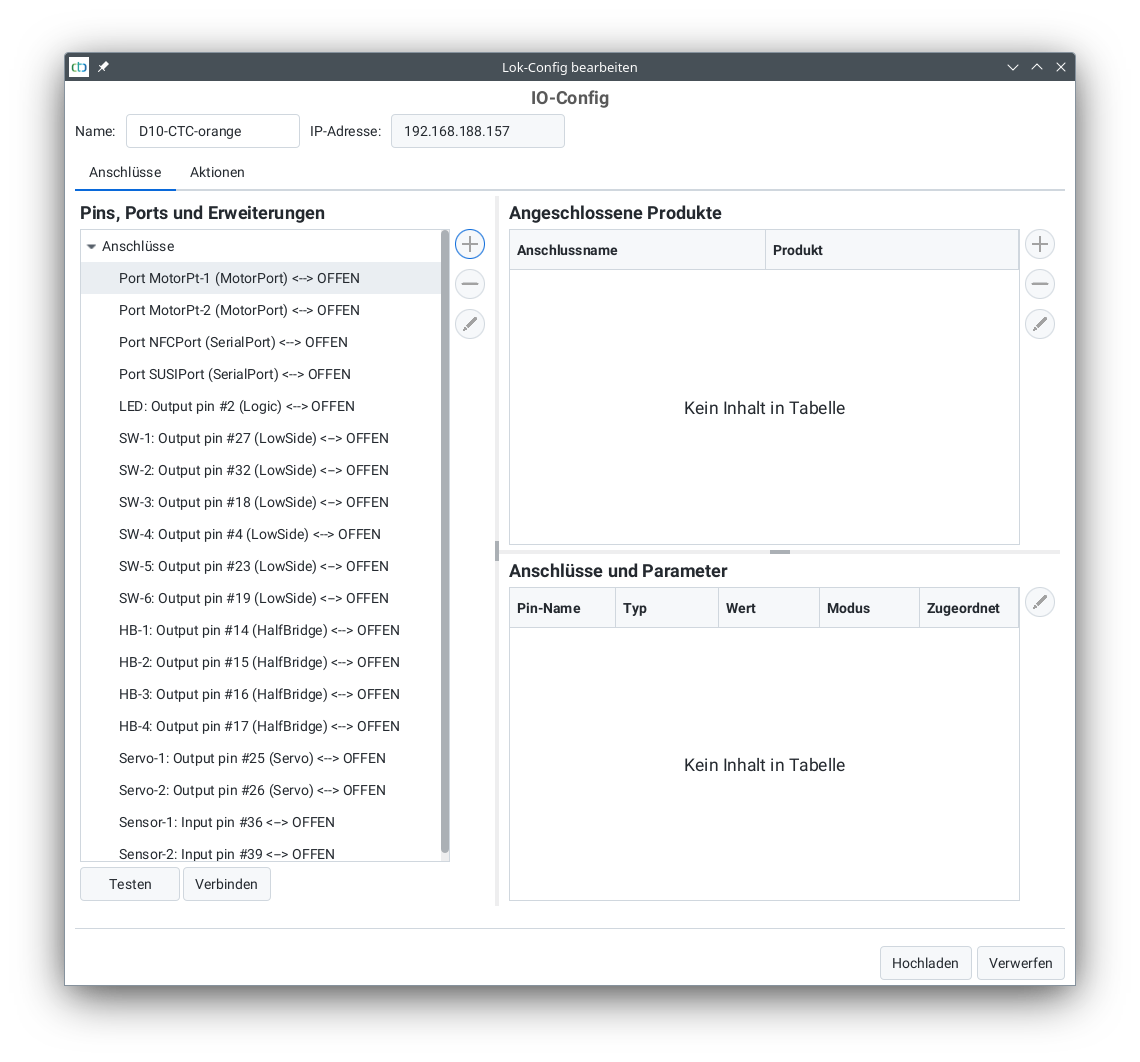

Sélectionnez ensuite le port du moteur auquel vous avez branché le décodeur numérique :

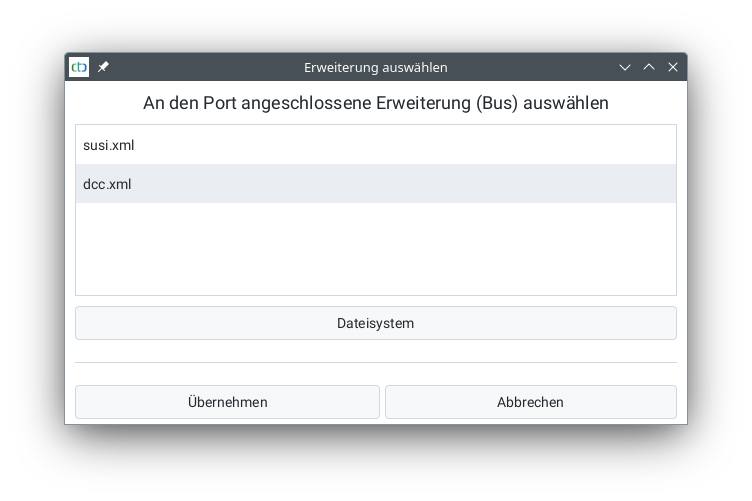

Après avoir cliqué sur le bouton plus à droite, la boîte de dialogue suivante s'ouvre :

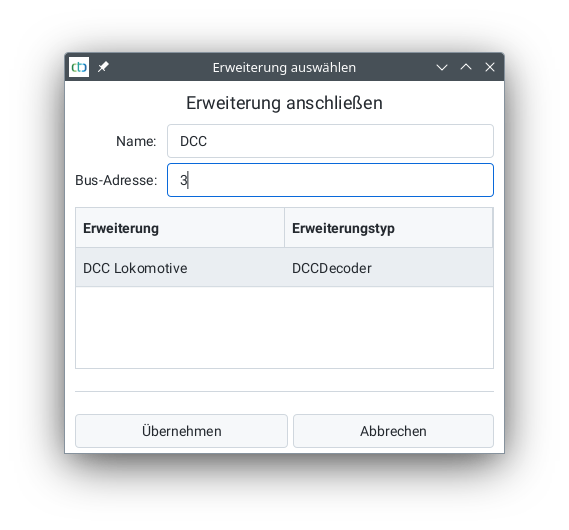

Sélectionnez « DCC.xml » et cliquez sur « Übernehmen ». Dans la boîte de dialogue suivante, attribuez un nom à l'extension (ici « DCC »), saisissez l'adresse DCC (pour les nouvelles locomotives, il s'agit du chiffre 3) et sélectionnez dans le tableau « DCC-Lokomotive » :

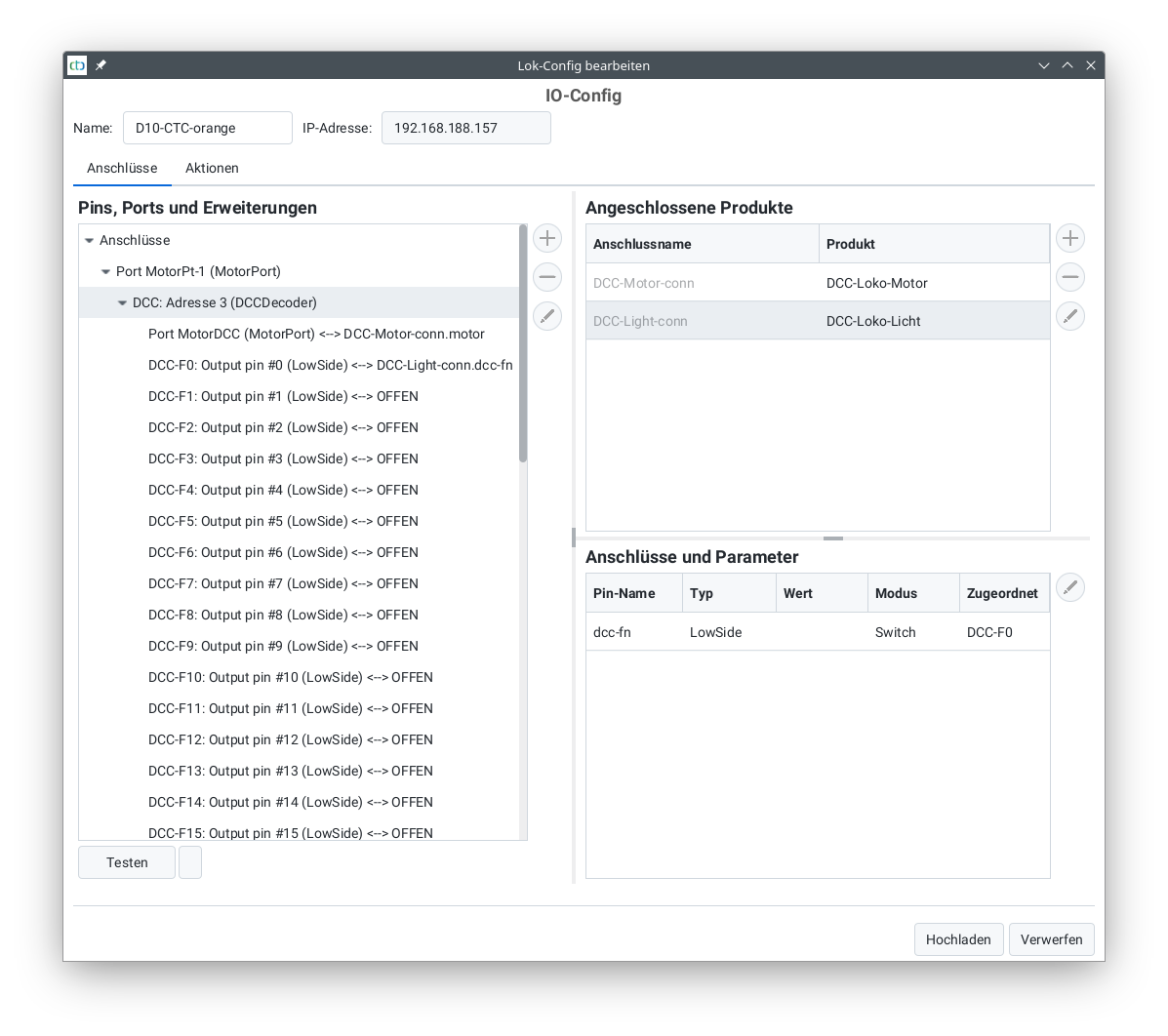

Après avoir cliqué sur « Übernehmen », vous pouvez développer le port du moteur et voir l'extension ajoutée :
Il est maintenant judicieux d'appuyer une première fois sur le bouton « Hochladen », car ce n'est qu'après que vous pourrez tester les fonctions du décodeur numérique à l'aide du bouton « Test ». Le moteur et l'éclairage de marche sont déjà correctement câblés, c'est-à-dire que vous pouvez maintenant passer à la commande de locomotive et effectuer un premier test.
Configuration du son
Une fois la configuration de base terminée, vous pouvez vous occuper des fonctions sonores.
Pour ce faire, cliquez à nouveau sur « Config ändern » et développez le port du moteur auquel vous avez branché votre décodeur numérique :

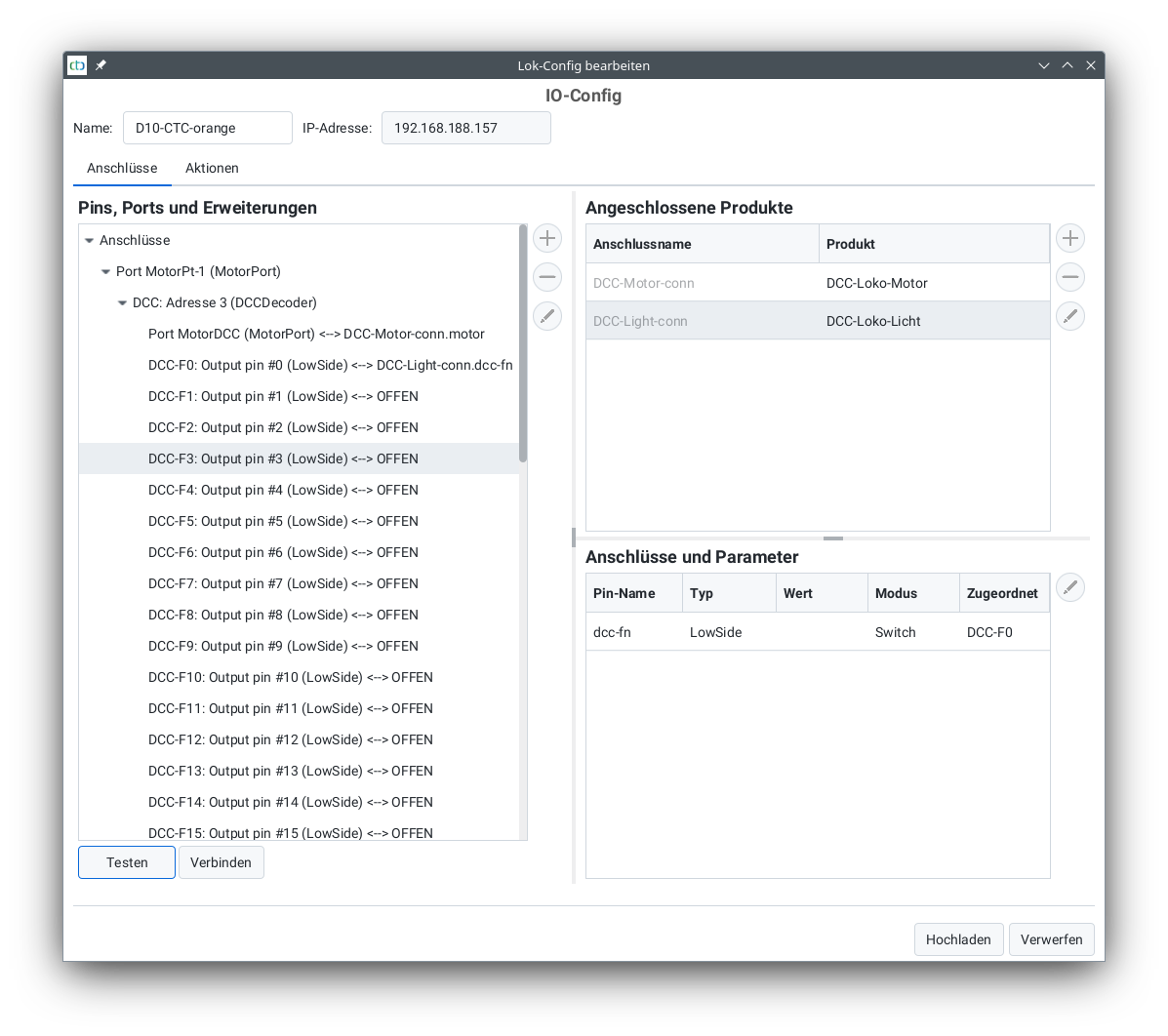

Pour vérifier à quelle fonction correspond quoi, marquez la fonction (sur l'image « DCC-F3 ») et appuyez sur « Test ».

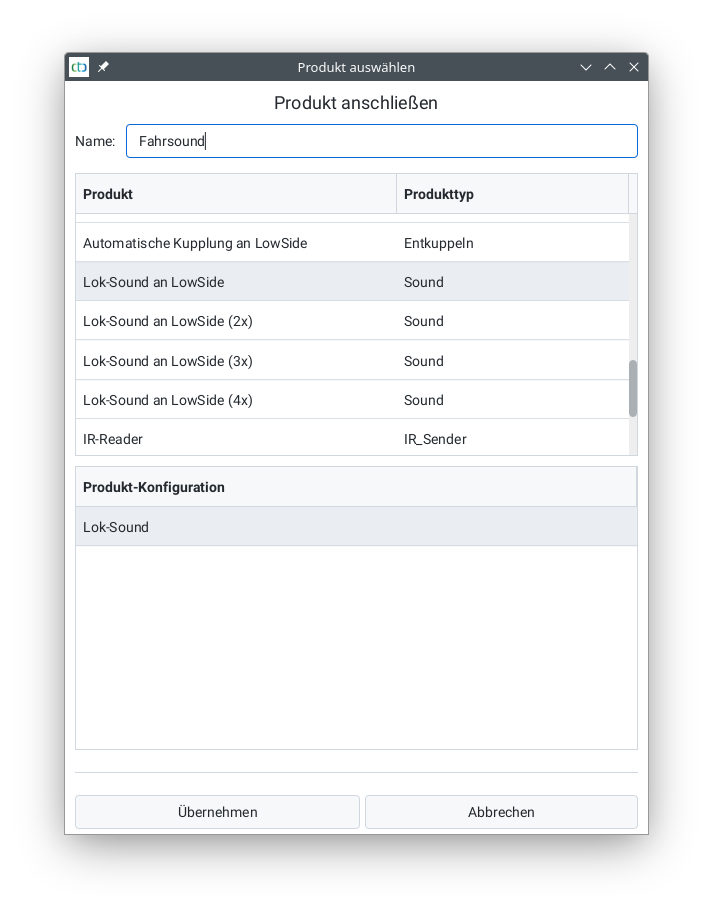

Si vous souhaitez rendre cette fonction disponible dans la commande de locomotive, appuyez sur le bouton plus à côté de « Angeschlossene Produkte ». Sélectionnez le catalogue « universell-loks.xml » et là « Lok-Sound an LowSide » pour le son ou « Lok-Licht an LowSide » pour les fonctions d'éclairage :

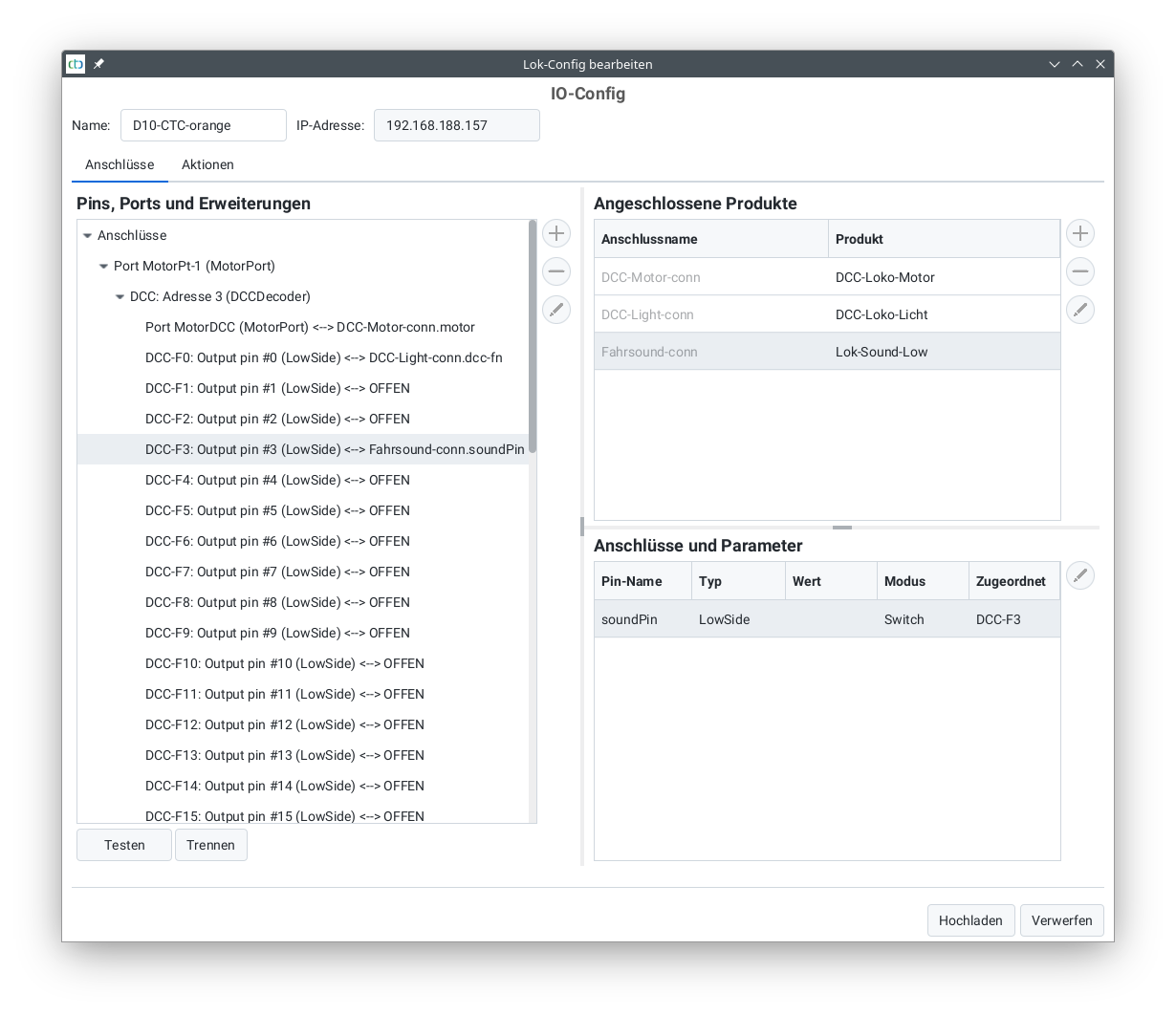

Marquez ensuite en bas à droite le « soundPin » et cliquez sur le bouton « Verbinden » :

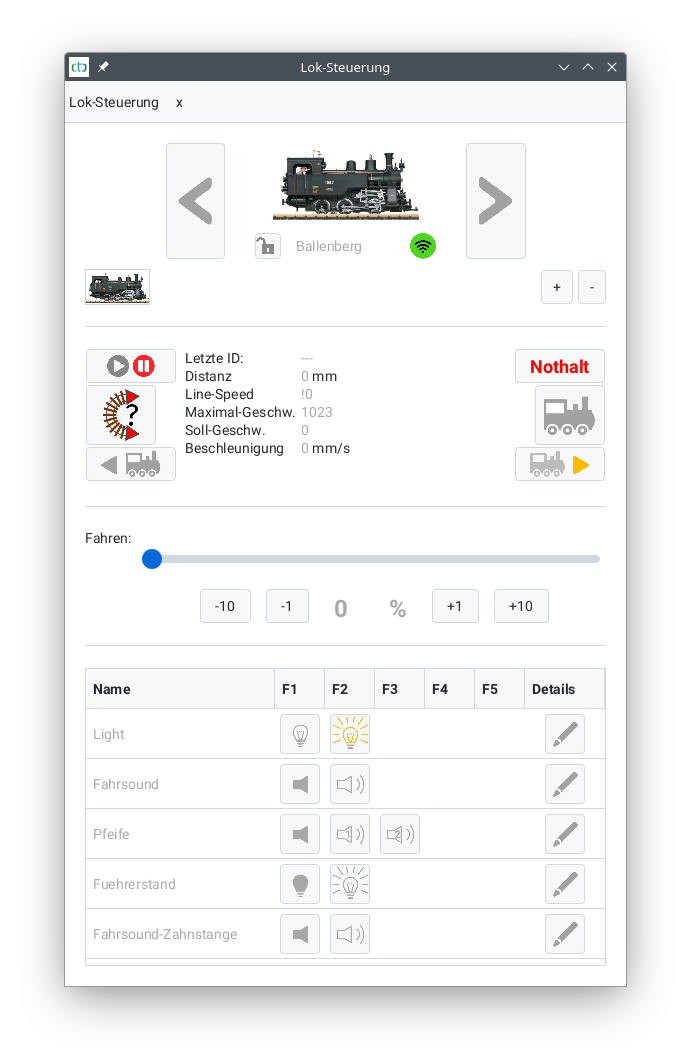

Une fois toutes les fonctions DCC souhaitées configurées, la commande de locomotive doit ressembler à ceci :
