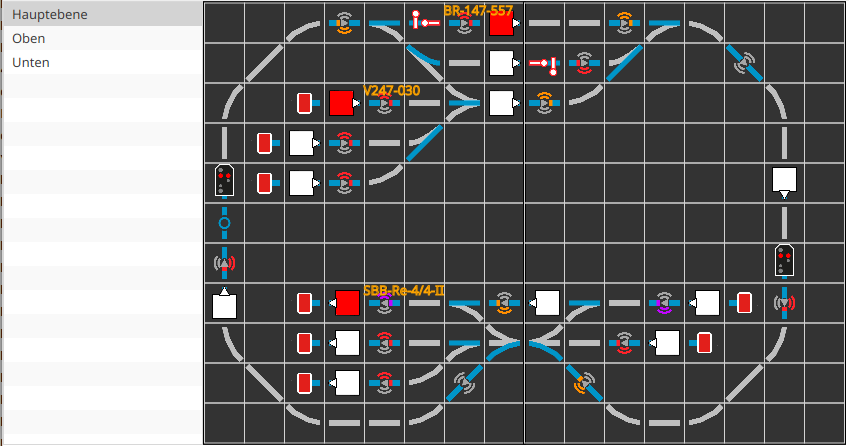

Dans les applications CTC pour PC, vous trouverez le plan des voies en bas de la fenêtre, sur les tablettes et smartphones sous l’onglet avec le symbole des voies.
Pour savoir comment créer un plan des voies, consultez le Chapitre 6 - Poste d’aiguillage.
Sur la gauche de la vue, vous verrez une liste de tous les tronçons de voie disponibles. Dans l’exemple, le réseau de modélisme ferroviaire est divisé en une moitié gauche (en haut) et une moitié droite (en bas). Le “niveau principal” combine les deux moitiés et convient donc aux tablettes et aux PC. “En haut” et “en bas” sont mieux adaptés aux écrans de smartphone plus étroits.
Tous les morceaux de voie représentés en bleu sont associés à une action. Cela peut être aussi bien une action de commutation (aiguillages, signaux, …) qu’un capteur (balise, block, …).
Aiguillages et signaux
Les symboles des aiguillages et des signaux sont identiques à ceux sur le panneau de contrôle. Le symbole représente l’état actuel de l’aiguillage ou du signal. Si le symbole est coloré en orange, il est réservé à une route et ne peut pas être commuté.
Lorsqu’on clique sur un aiguillage ou un signal, celui-ci passe à l’état suivant, conformément à l’ordre affiché sur le panneau de contrôle de gauche à droite.
Dans l’application PC, vous pouvez ouvrir le Config-Dialog du module dans lequel l’aiguillage ou le signal est configuré, en utilisant le bouton droit de la souris.
Capteurs
Les capteurs classiques n’indiquent (encore) aucun état à l’instant.
Dans l’application PC, vous pouvez ouvrir le dialogue de configuration du module dans lequel le capteur est configuré avec le bouton droit de la souris.
Balises
Les balises indiquent l’état de la balise par des symboles colorés. La petite flèche au milieu du symbole indique le sens des aiguilles d’une montre (la pointe de la flèche est à droite). On peut déterminer pour quelle direction le symbole est valable en regardant de quel côté les arcs sont colorés (du côté droit dans le sens de la marche).
| Symbole | Couleur | Commandes | Signification |
 |
gris | La balise n’est pas attribuée ou le module CTC correspondant n’est pas actif. | |
 |
gris | - | La balise est active, mais n’envoie aucune commande à la locomotive. |
 |
verte | ‘F’, ‘f’ | La balise est active et envoie la commande de voie libre. |
 |
jaune | ‘W’, ‘w’, ‘L’, ‘l’ | La balise est active et envoie la commande de limitation de vitesse. |
 |
orange | ‘M’, ‘m’ | La balise est active et envoie la commande de réduction de vitesse. |
 |
rouge | ‘H’, ‘h’, ‘S’, ‘s’, ‘T’, ‘t’, ‘E’, ‘e’ | La balise est active et envoie un commande d’arrêt. |
 |
pourpre | ‘R’, ‘r’ | La balise est active et envoie la commande de marche arrière (à partir de l’application CTC 4.08) |
Pour plus de détails sur les commandes, veuillez vous référer à la section “Commandes pour les locomotives/signaux” dans Chapitre 4.5 - Éditer un script.

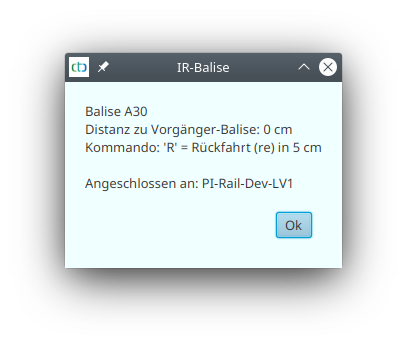

De plus, une balise peut être cliquée pour connaître son état exact :
Blocs
Les blocs sont représentés sous forme de rectangles remplis de couleur. La petite flèche sur le bord du rectangle indique le sens des aiguilles d’une montre (la pointe de la flèche est à droite).
| Symbole | Couleur | Signification |
 |
gris | Le bloc n’est pas attribué ou le module CTC correspondant n’est pas actif. |
 |
blanc | Le bloc est actif et non occupé |
 |
jaune | Le bloc est actif et a été réservé par une route |
 |
rouge | Le bloc est actif et occupé par une locomotive |

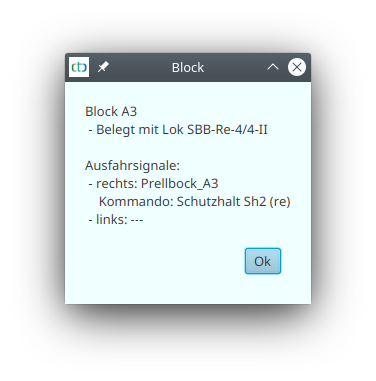

Un bloc peut être cliqué pour connaître son état exact :

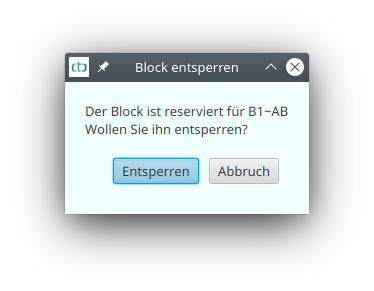

Sur PC, un clic droit permet de libérer un bloc réservé :
