Le poste d’aiguillage à représentation graphique permet de commander les aiguillages via une représentation schématique du modélisme ferroviaire. Les sections de voie sont composées de plans de voie individuels (partiels) et enregistrées sous le nom de « modélisme ferroviaire ». Les plans de voie ainsi que le réseau ferroviaire sont chacun stockés dans un CTC-Weichenmodul ou un CTC-IO-Modul.
Ainsi, pour chaque partie cohérente d’un réseau (module, segment), un plan de voie peut être créé et enregistré sur cette partie.
Le réseau ferroviaire et ses composants sont automatiquement chargés dès que le module CTC correspondant se signale.
Pour savoir comment utiliser le poste d’aiguillage à représentation graphique et ce que signifient les symboles affichés, consultez le Chapitre 1.6 - Représentation des voies : commande et indicateurs d’état.
Avant de pouvoir créer un réseau ferroviaire avec ses sections de voie, il est nécessaire de créer les différents plans de voie (partiels).
Un plan de voie peut être utilisé dans un nombre illimité de sections de voie. Cependant, un aiguillage, un signal, une balise, etc., ne peut être placé que dans un seul plan de voie.

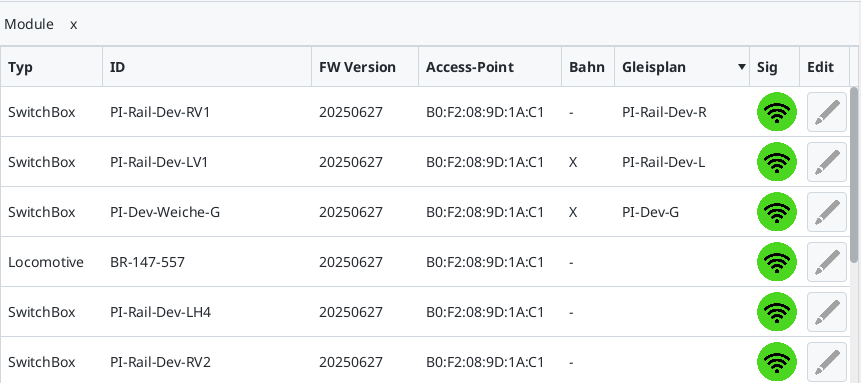

Pour savoir sur quels modules un plan de voie ou un réseau ferroviaire existe déjà, ouvrez la liste des modules (ou le configurateur). Un « X » est coché sous « Bahn » si un « modélisme ferroviaire » est enregistré sur le module. Pour les modules sur lesquels un plan de voie est présent, le nom du plan de voie s’affiche dans la colonne « Gleisplan ». Dans l’exemple suivant de notre installation d’exposition, un réseau ferroviaire est enregistré sur deux modules et un plan de voie sur trois modules :
