Création et attribution de balises
Pour les balises (émetteurs ID), le symbole illustré ici est utilisé :
Assigner des balises
Dans le cas des balises NFC, nous devons nous assurer qu’elles aient été lues au moins une fois par une locomotive avant de passer à l’étape suivante. Ce n’est qu’alors qu’elle apparaît dans la liste des balises (émetteur d’ID) dans l’éditeur de plan de voie.

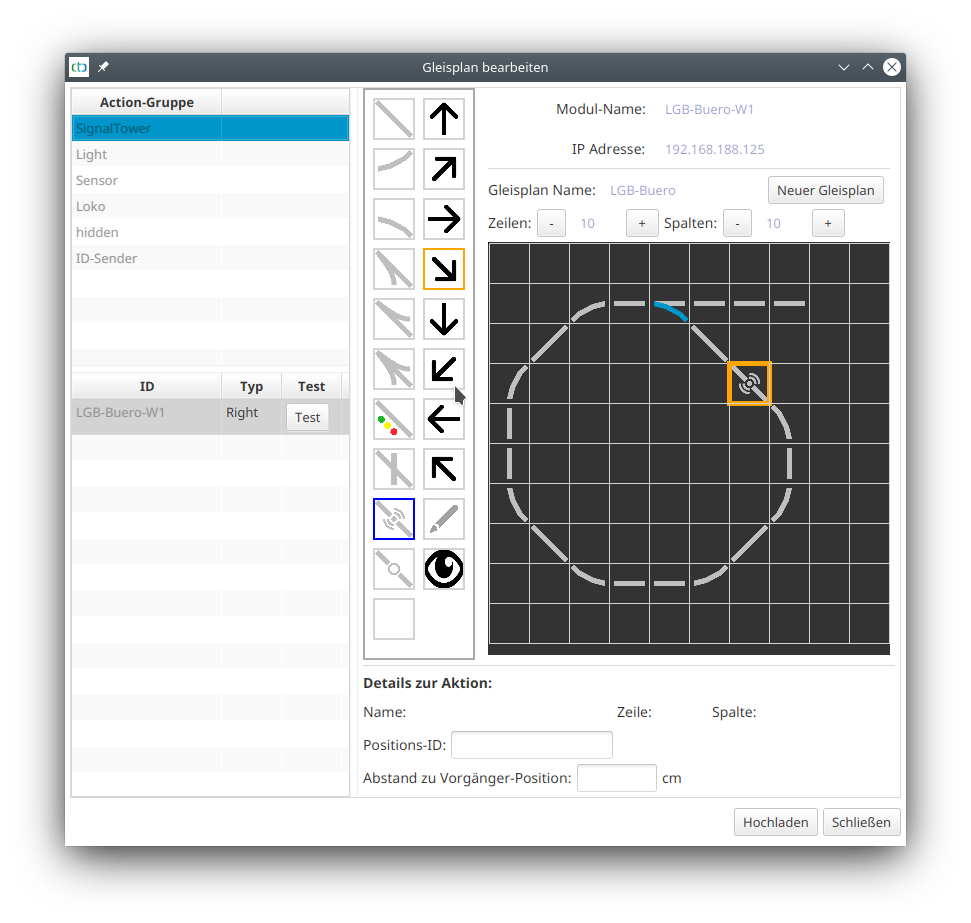

On peut maintenant associer une balise à une position sur le plan de voie. Pour ce faire, sélectionnez dans le tableau en haut à gauche le groupe d’action “Balise” (anciennement “émetteur d’ID”) et cliquez sur la balise à associer. L’icône du crayon dans la barre d’outils est alors activée. Cliquez maintenant sur l’endroit du plan de voie où se trouve la balise :
Dans le cas d’une balise IR, vous avez maintenant terminé, car sa configuration a déjà été effectuée lors de la configuration du module CTC associé.
Configurer une balise NFC (NFC-Tag)

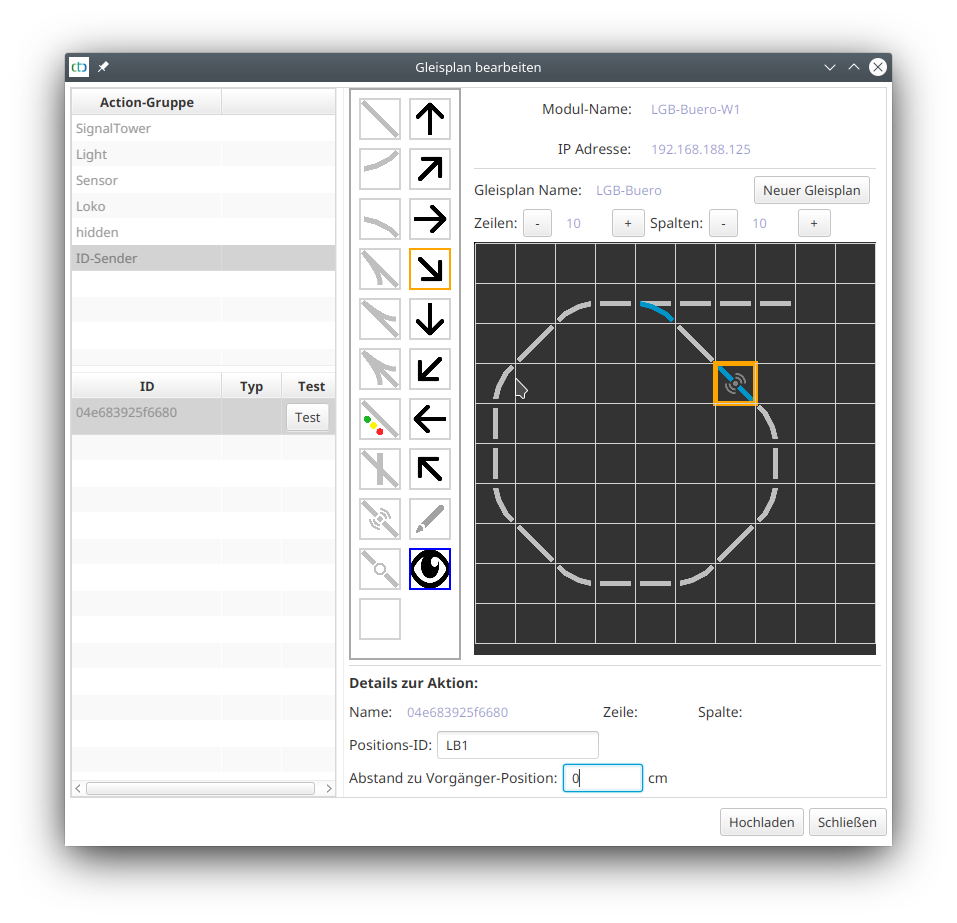

S’il s’agit d’une balise NFC, il faut encore la configurer. Pour cela, saisissez son ID de position (3 caractères) et la distance par rapport à la balise précédente.
Pour l’ID de position, veuillez noter ce qui suit :
- Les deux premiers caractères désignent la section de voie à laquelle la balise appartient.
- Le troisième chiffre ou numéro indique l’ordre des balises dans le sens des aiguilles d’une montre.
