Dans cet exemple issu de notre installation d’exposition, je montre comment configurer un aiguillage (bloc) avec seulement deux balises pour qu’il fonctionne dans les deux sens avec un couplage de signaux.
L’idée de base est toujours la même : il faut obtenir l’information indiquant dans quel sens l’aiguillage est actuellement emprunté. J’ai choisi ici d’éteindre le signal lumineux non utilisé.

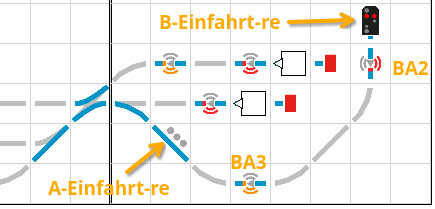

Sur le plan de voie, les deux signaux concernés et les deux balises sont étiquetés. Il montre l’état après que le signal “B-entrée-dt” ait été mis au rouge :

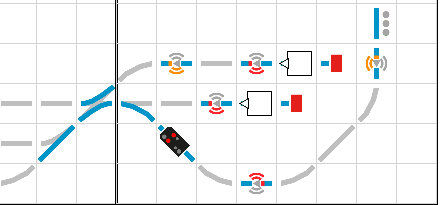

Voici à quoi ressemble le plan de voie après que le signal “A-entrée-dt” ait été mis au rouge :

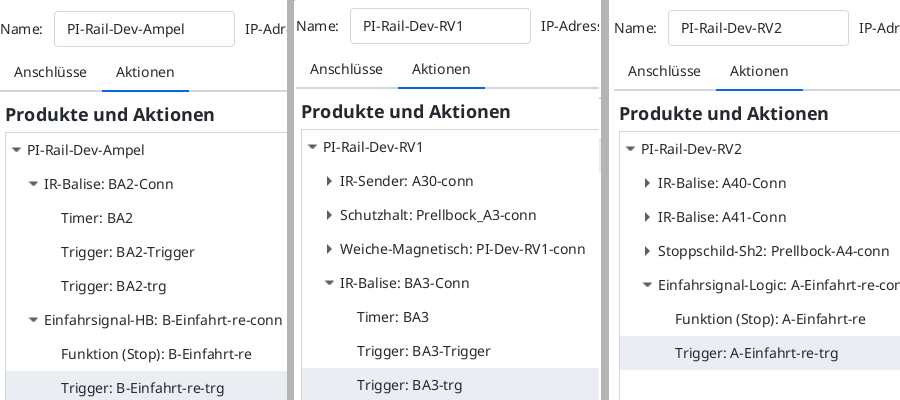

Chaque balise reçoit deux déclencheurs, un pour chaque signal. De plus, les signaux reçoivent un déclencheur qui les éteint lorsque l’autre signal est allumé. Les balises “BA2”, “BA3” et les signaux “A-entrée-dt” ainsi que “B-entrée-dt” sont répartis sur trois modules CTC et comportent au total 6 déclencheurs :
Par rapport à un déclencheur de balise standard, les modifications suivantes sont apportées :
- Si le signal est à l’état “0” (éteint), rien ne se produit.
- En plus de la commande (
cmd
), la distance (cmdDist
) est également définie.

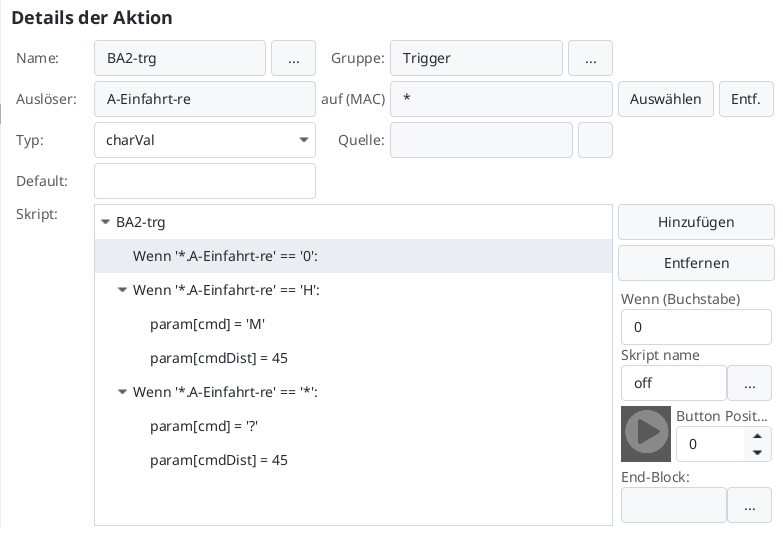

Voici le déclencheur sur la balise “BA2”, qui écoute le signal “A-entrée-dt” :

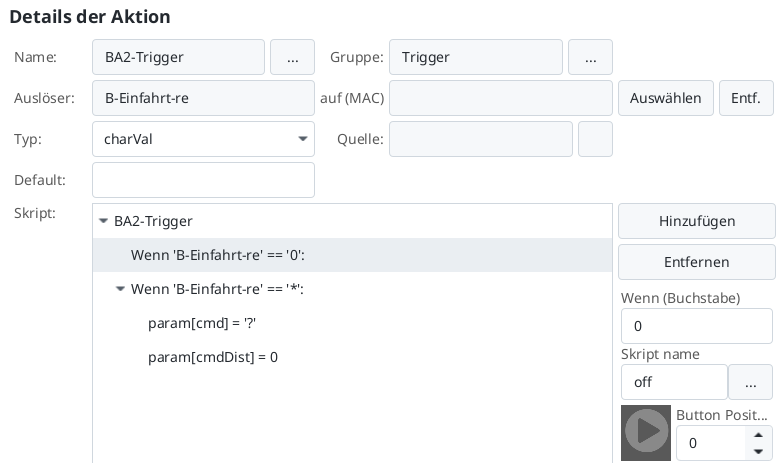

Et le second déclencheur sur la balise “BA2”, qui écoute le signal “B-entrée-dt” :

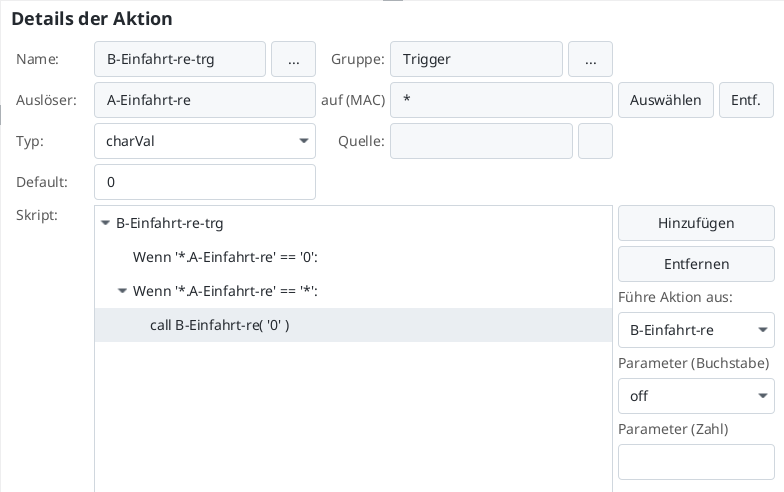

Les déclencheurs sur les signaux écoutent chacun l’autre signal et éteignent leur propre signal lorsque l’autre s’allume. Voici le déclencheur sur le signal “B-entrée-dt” :
Il est important, avec cette approche, que les deux signaux aient un état “éteint” pour éviter que les déclencheurs ne s’activent mutuellement en boucle infinie.
Pour un signal à ailettes, il faudrait ajouter un état “éteint”, même s’il n’existe pas réellement. Étant donné que la balise est inactive à l’état éteint, le signal devrait alors être ouvert.
