La locomotive s'ouvre par la vis bien visible par en dessous à côté du frotteur :

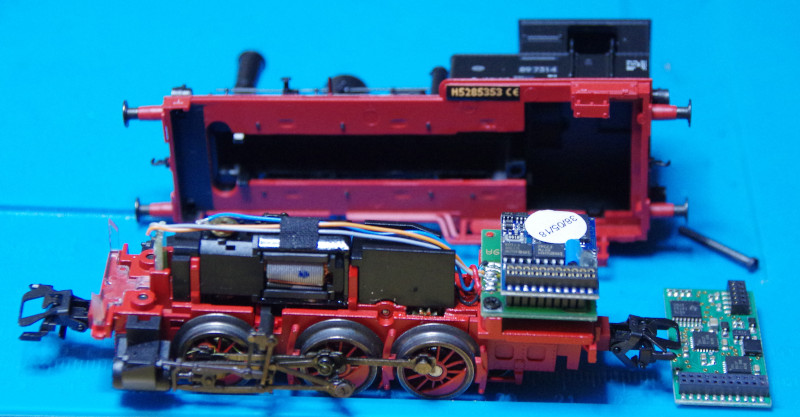

BR89.70 ouvert

La prise ressemble à du 21mtc, mais l'emplacement prévu pour le décodeur est clairement trop petit. Il a donc fallu bricoler.

Après avoir téléchargé le plan de montage sur le site Märklin, il s'avère que la cabine peut être retirée et que la plaque de recouvrement au-dessus du décodeur peut être enlevée. Cela agrandit considérablement l'espace pour le module CTC.

Malheureusement, même ainsi, il n'est pas possible d'installer le module CTC de manière à ce qu'il puisse être enfiché sur la platine de la locomotive. J'ai donc décidé de retirer la platine de la locomotive. Voici une photo du câblage avant de dessouder les fils de la platine :

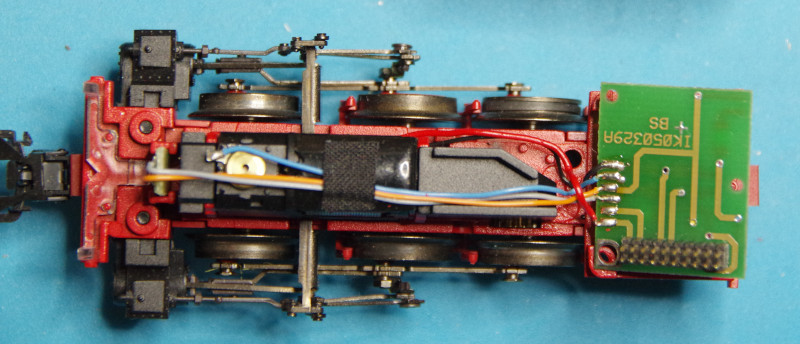

BR89.70 câblage

Malgré cela, l'espace reste insuffisant pour accéder au CTC-Loco-Module-21mtc par connecteur. Le CTC-Loco-Module-21mtc ne tient que diagonalement dans la cabine :

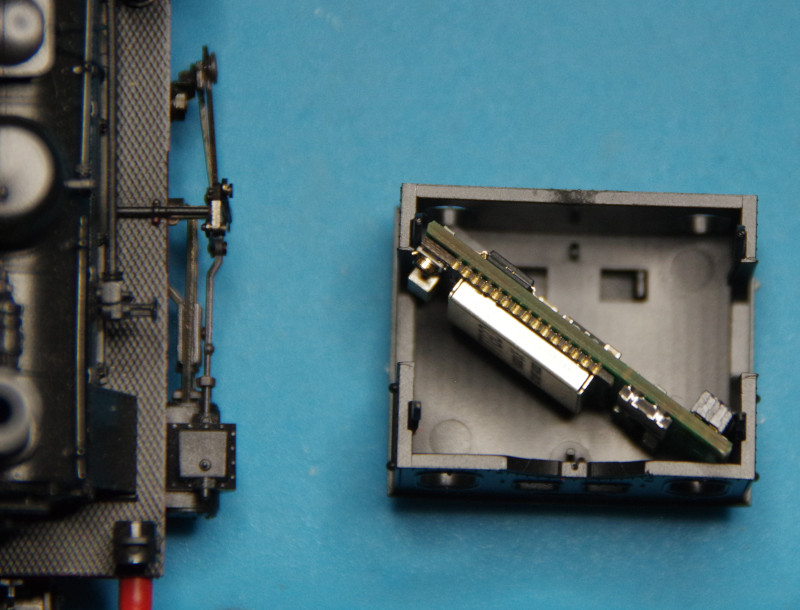

BR89.70 modification-1

J'ai donc décidé de souder des câbles correspondants sur le CTC-Loco-Module-21mtc. La seule raison restante d'utiliser un CTC-Loco-Module-21mtc est qu'il s'agit actuellement du plus petit module de locomotive de CTC. Les câbles pour l'éclairage, le moteur et les rails sont soudés :

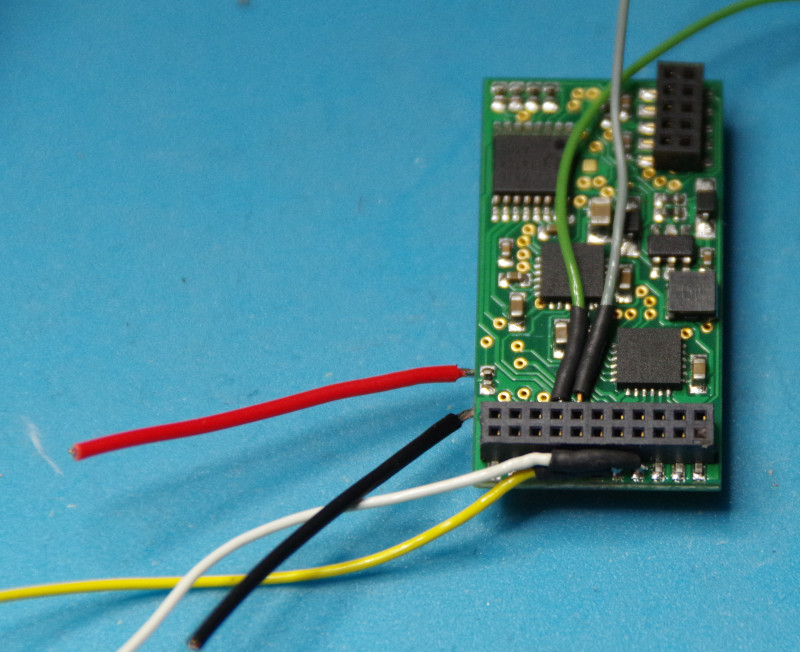

BR89.70 modification-2

Souder les fils pour les rails sur le redresseur n'était pas une bonne idée avec ce module : Le redresseur était mal placé en usine et la soudure a provoqué un court-circuit sous celui-ci. J'ai donc dû dessouder le redresseur et en placer un nouveau.

Il manquait encore l'alimentation pour les LED avant et le condensateur de maintien. Après consultation avec le client, nous avons renoncé au feu arrière : il était réalisé par des LED sur la platine de la locomotive. Voici le CTC-Loco-Module-21mtc entièrement soudé :

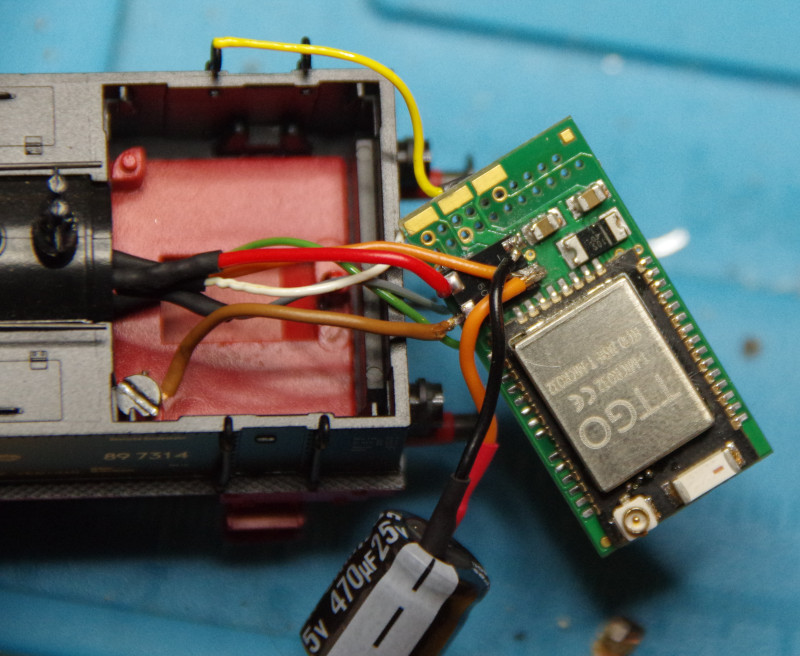

BR89.70 modification-3

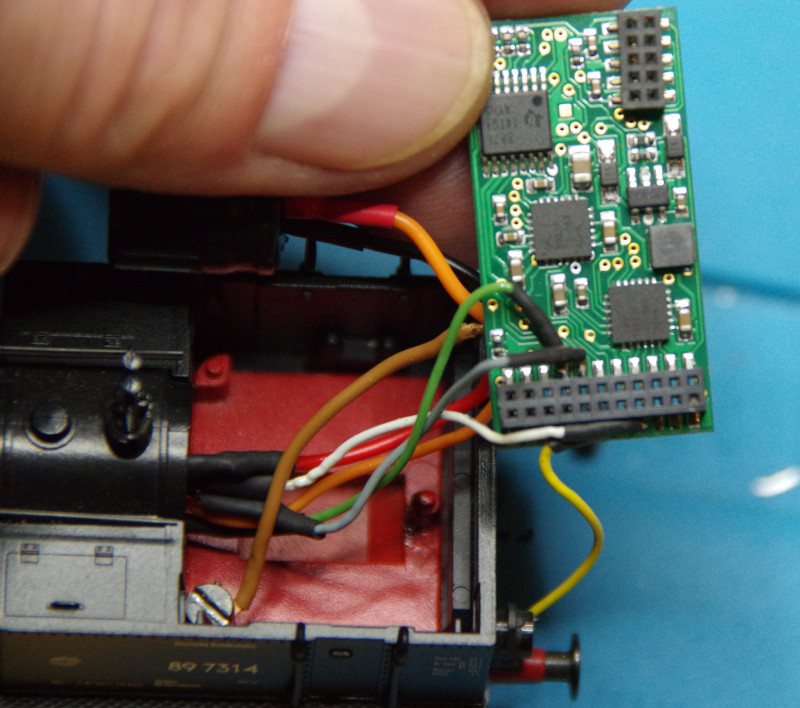

BR89.70 modification-4

Le module de locomotive et le condensateur (470 µF) ont trouvé leur place dans la cabine :

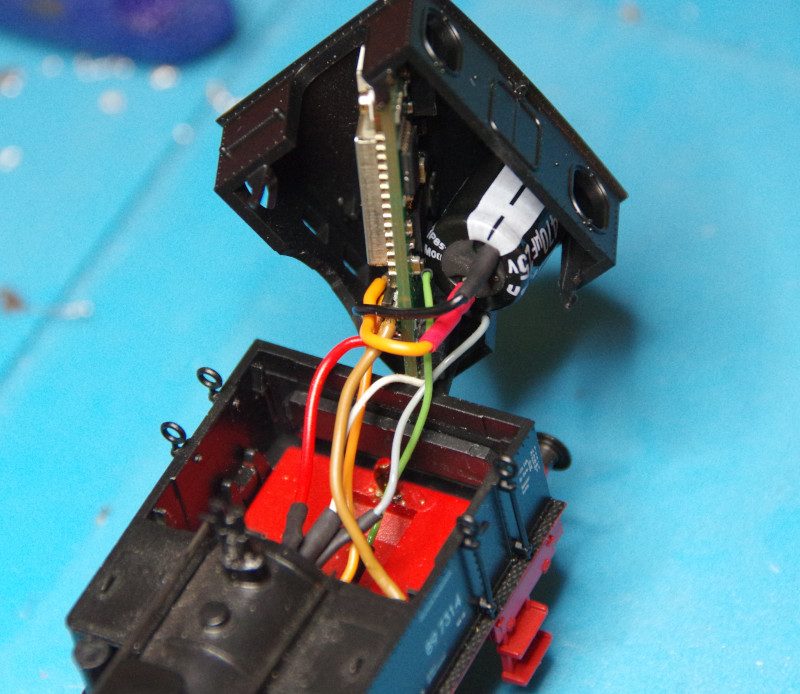

BR89.70 modification-5

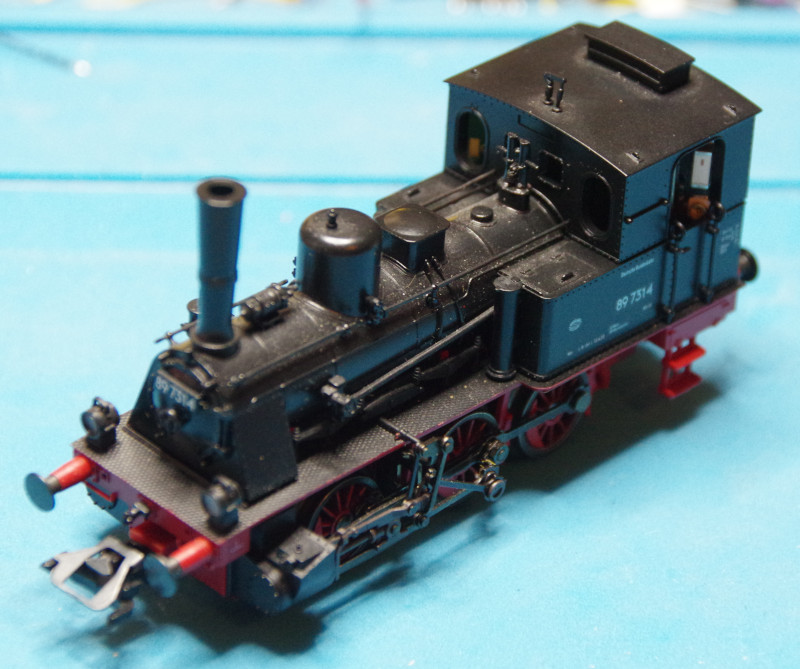

Et voici à quoi ressemble la locomotive assemblée :

BR89.70 fin-1

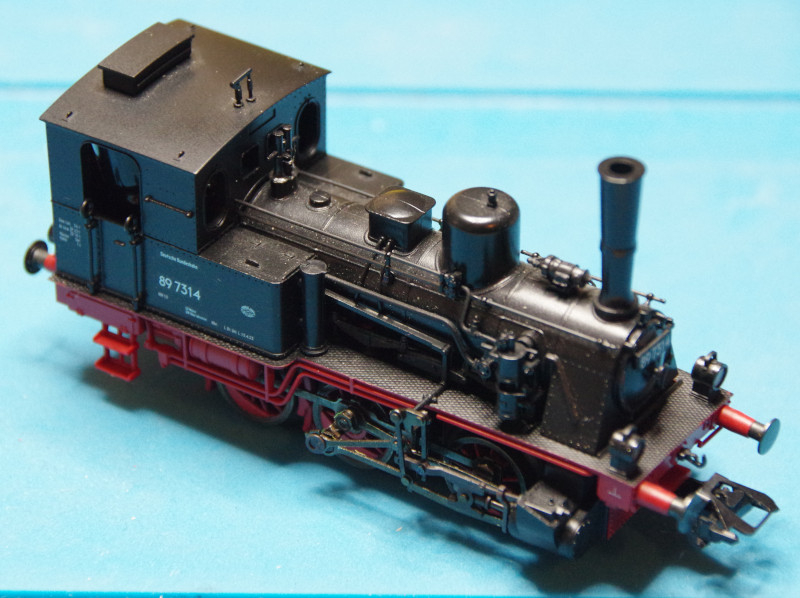

BR89.70 fin-2

Avec du carton noir, on pourrait encore cacher l'antenne WiFi blanche qui dépasse de la fenêtre.
