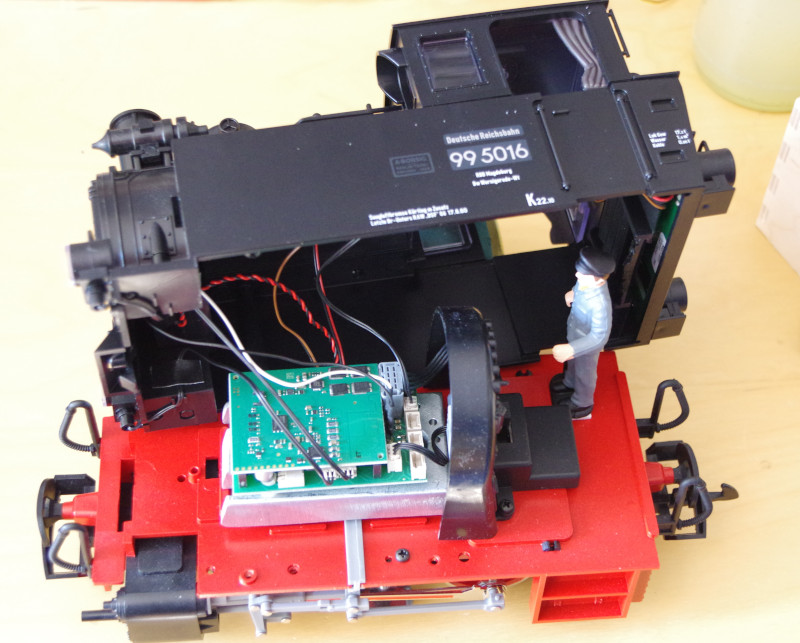

La locomotive est ouverte par le bas via deux vis juste derrière les cylindres. Ensuite, le pivot typique de LGB au-dessus du tampon avant est enfoncé et ensuite la chaudière et la cabine sont soulevées. Ensuite, il faut encore pousser légèrement l’enveloppe vers l’arrière pour libérer le verrou tout à l’arrière entre la cabine et la plaque de base. Attention lors de l’enlèvement de l’enveloppe, car elle est connectée à la plaque de base par plusieurs câbles :

BR99.5016 ouvert

En raison de l’espace restreint dans la locomotive, j’ai opté pour un module de locomotive CTC-PluX22 au lieu du module de locomotive CTC-G. Comme je voulais conserver le son original, j’ai décidé d’installer le module CTC-Lokmodul-PluX22 entre la voie et le décodeur DCC original.

Avec les cartes adaptatrices communément disponibles sur le marché, cela aurait été plus facile. Comme je n’en avais pas, j’ai inséré une prise SMD et y ai soudé les câbles. Une ligne de broches de 2,54 mm et la prise correspondante me permettent de monter le module de locomotive CTC entre la voie et le décodeur DCC. Un condensateur de support ne doit jamais manquer.

BR99.5016 module locomotive

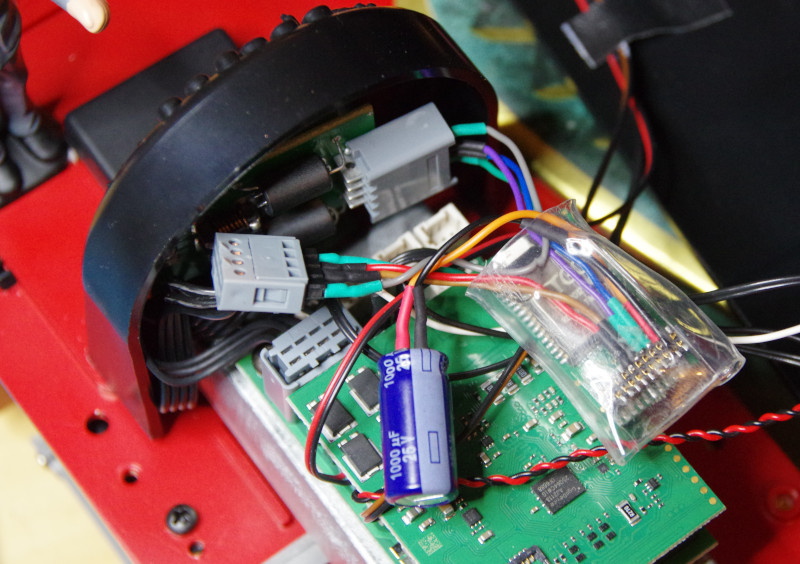

La prise grise dans l’image ci-dessus était insérée dans la prise de la carte ci-dessus. Je l’ai retiré et j’ai inséré la ligne de broches préparée ci-dessus. De même, j’ai branché la prise sur la prise de la carte :

BR99.5016 modification 1

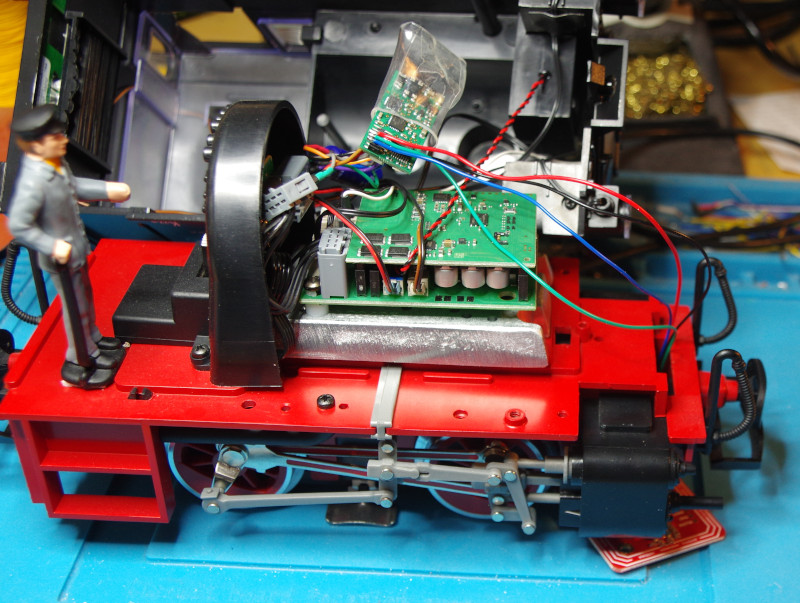

Maintenant, il s’agit de s’occuper du lecteur NFC. Je l’ai placé à l’avant entre les cylindres. Pour les câbles, j’ai percé un trou de 3 mm, j’ai fait passer les câbles à travers et les ai soudés à la mini-prise.

BR99.5016 modification 2

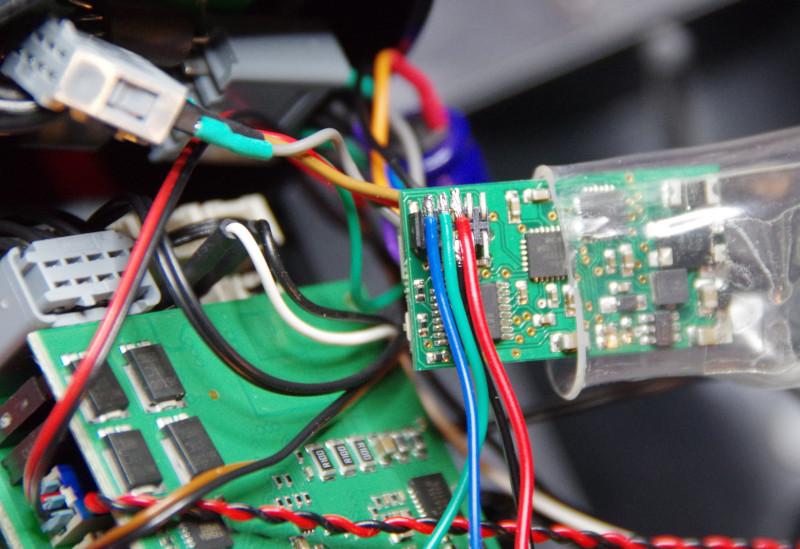

La photo suivante montre plus clairement la mini prise pour le lecteur NFC:

BR99.5016 modification 3

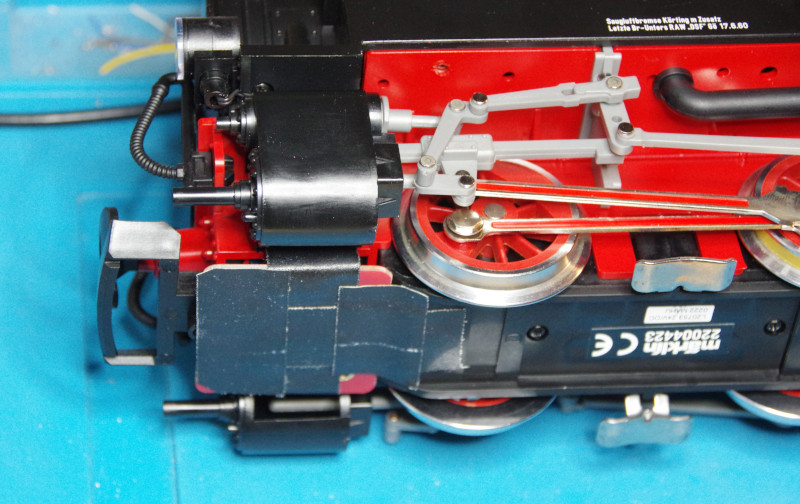

J’ai fixé le lecteur NFC avec du ruban adhésif. Peut-être qu’il y aura un beau support imprimé en 3D, mais pour commencer, le ruban suffit.

BR99.5016 lecteur NFC

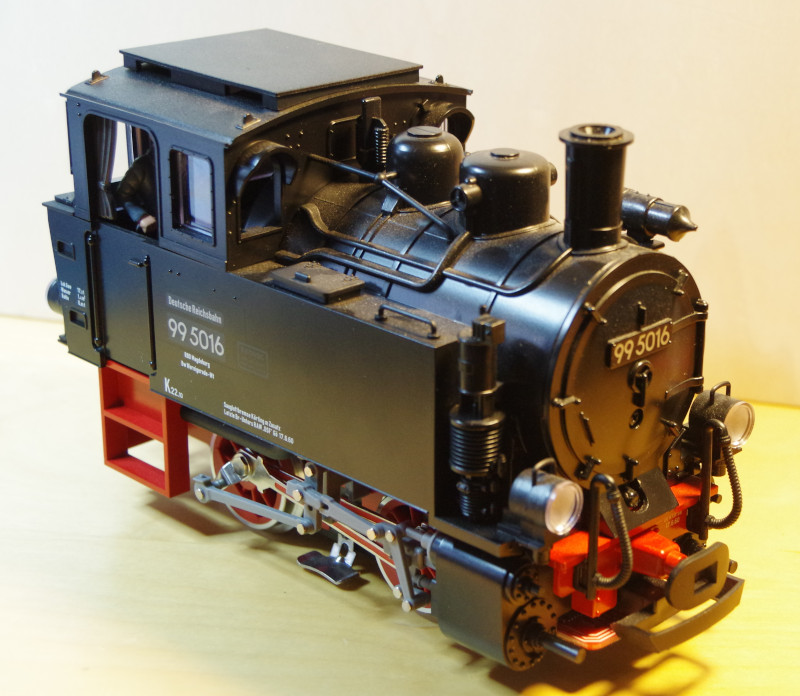

Voici à quoi ressemble la locomotive terminée. Le lecteur NFC est à peine remarquable :

BR99.5016 terminé

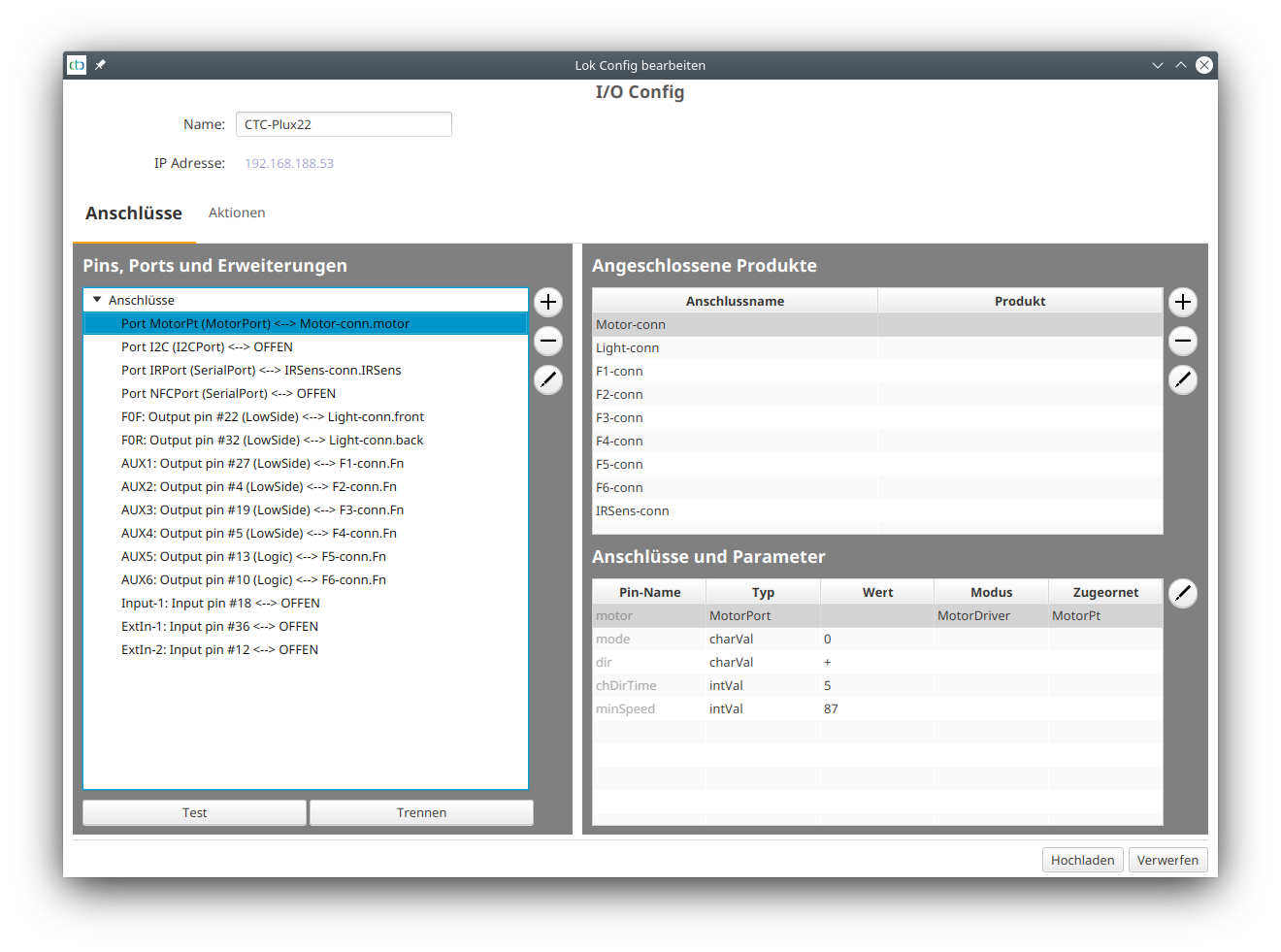

Maintenant, il faut passer à la configuration. J’ai connecté la locomotive au Wifi et ensuite j’ai ouvert la configuration :

BR99.5016 configuration initiale

Comme toutes les fonctions dépendent du décodeur DCC, je les retire d’abord de la configuration CTC:

BR99.5016 configuration vidé

Ensuite, je marque la connexion du moteur (“Port MotorPt”) et je clique sur le bouton Plus à droite de “Pins, Port et extensions”:

BR99.5016 configuration 1

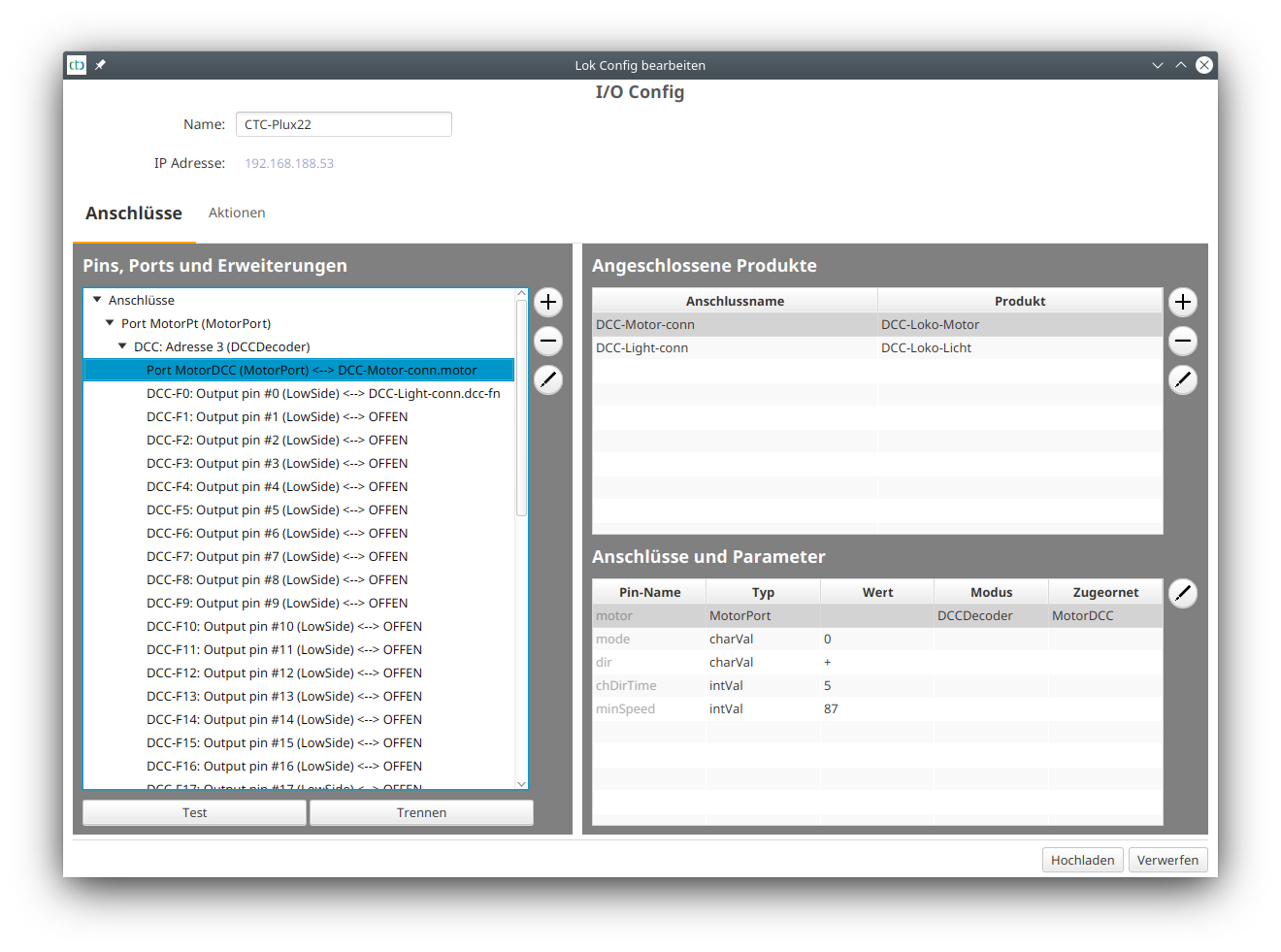

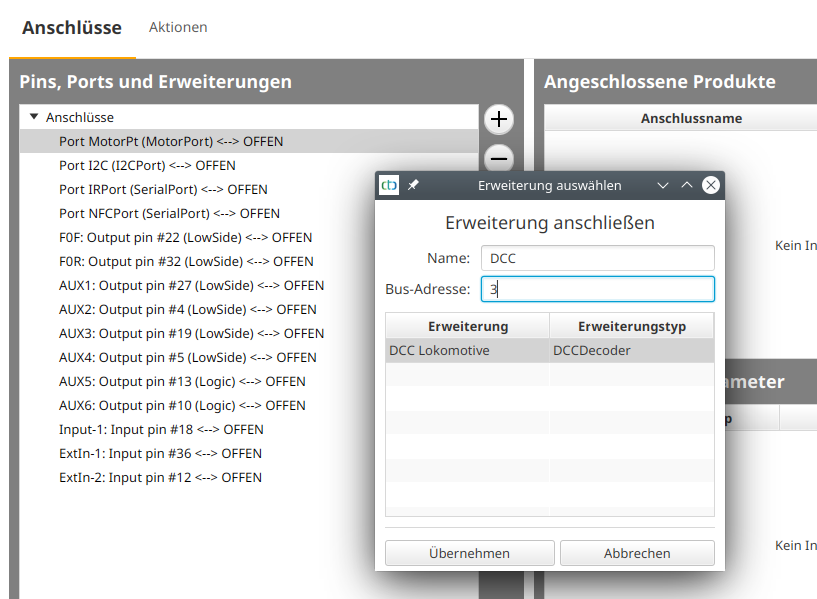

Je donne à l’extension le nom “DCC” et j’entre l’adresse DCC de la locomotive sous Adresse du bus. Comme je ne l’ai jamais utilisée avec une centrale numérique, elle a encore la valeur DCC standard 3. Ensuite, je clique sur “Appliquer”:

BR99.5016 configuration 2

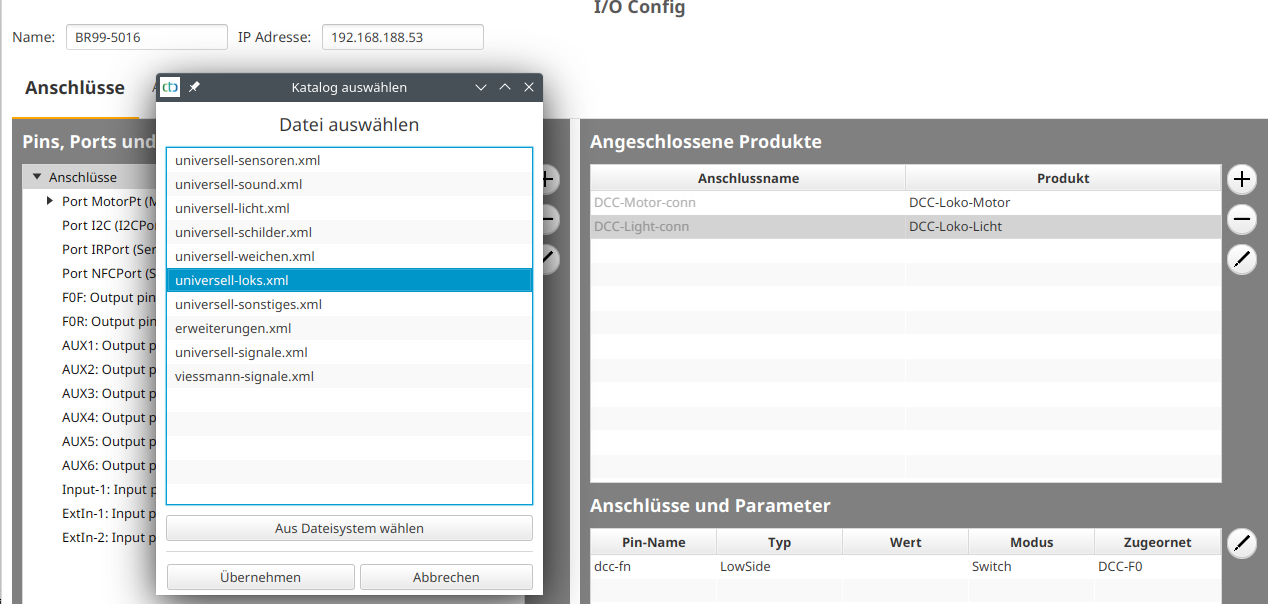

Ensuite, je crée les sons et je les connecte aux fonctions DCC selon la documentation du décodeur DCC. Pour cela, je clique chaque fois sur le bouton Plus à côté de “Produits connectés”:

BR99.5016 configuration 3

Ensuite, je choisis “universell-loks.xml”:

BR99.5016 configuration 4

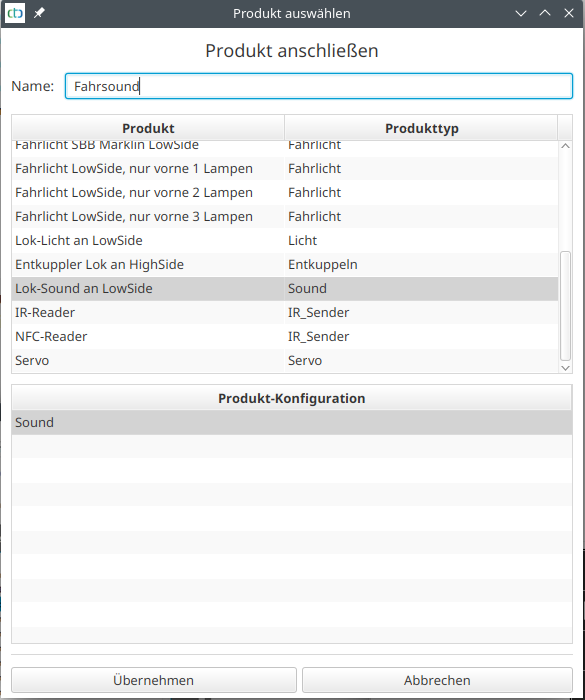

Je donne un nom au son (ici “Fahrsound”), je choisis “Lok-Sound an LowSide” et je clique sur “Appliquer”:

BR99.5016 configuration 5

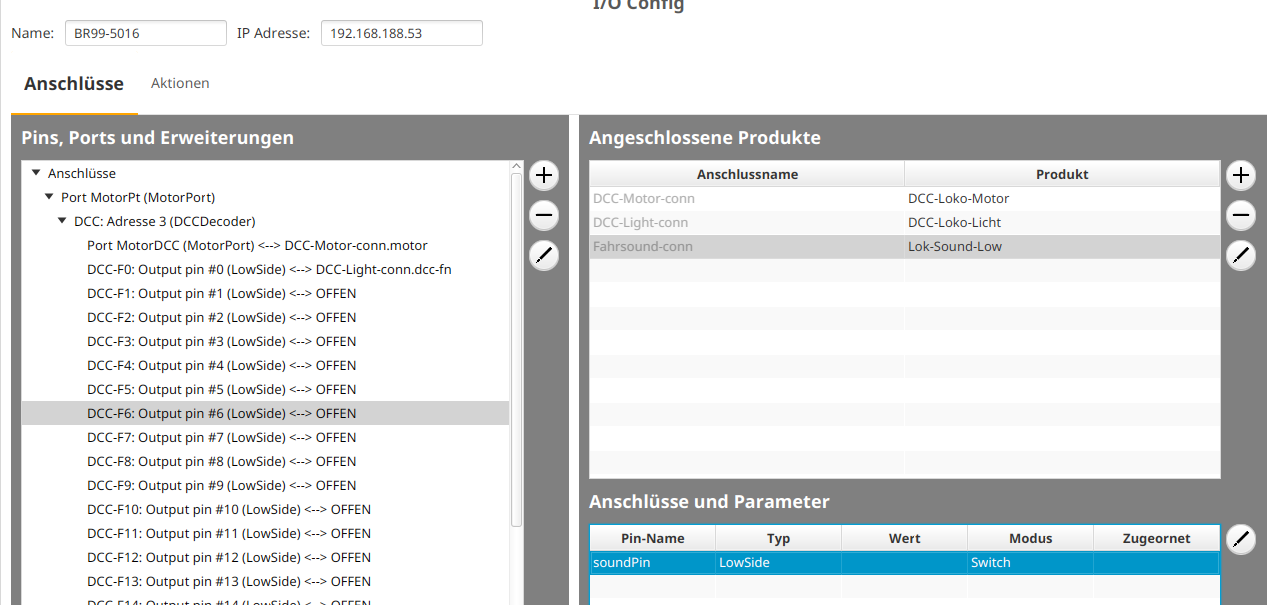

Ensuite, je choisis la fonction appropriée (ici DCC-F6), je marque en bas à droite le “soundPin” et je clique sur “Connecter”.

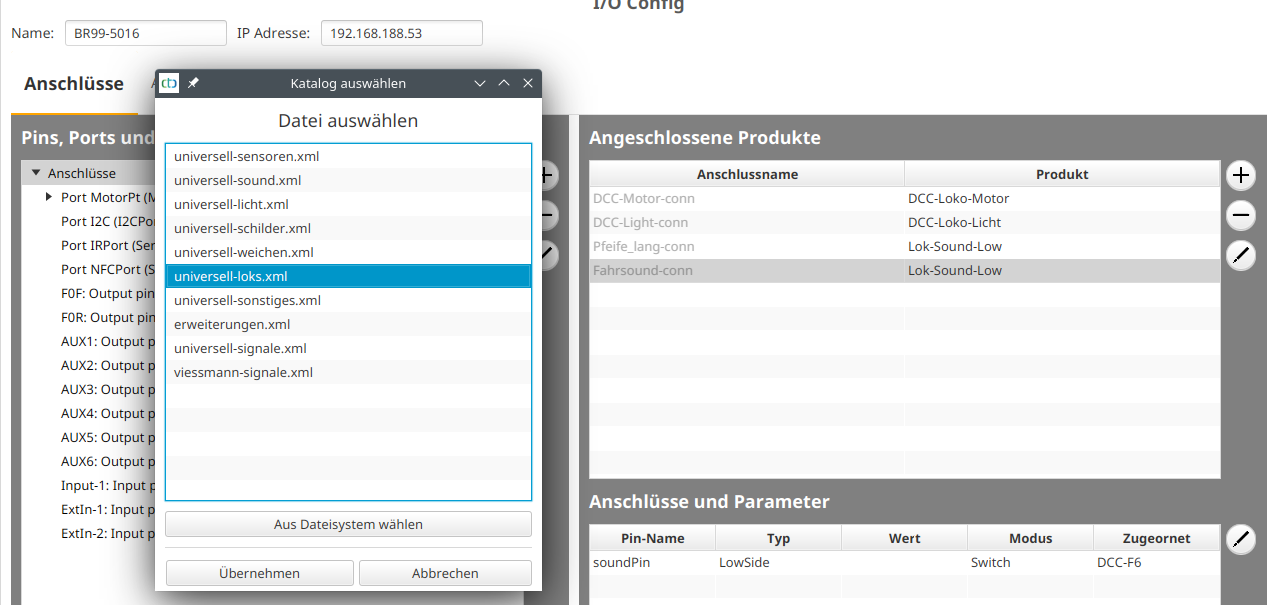

Pour configurer le lecteur NFC, je clique à nouveau sur le bouton Plus à côté de “Produits connectés”:

BR99.5016 configuration 6

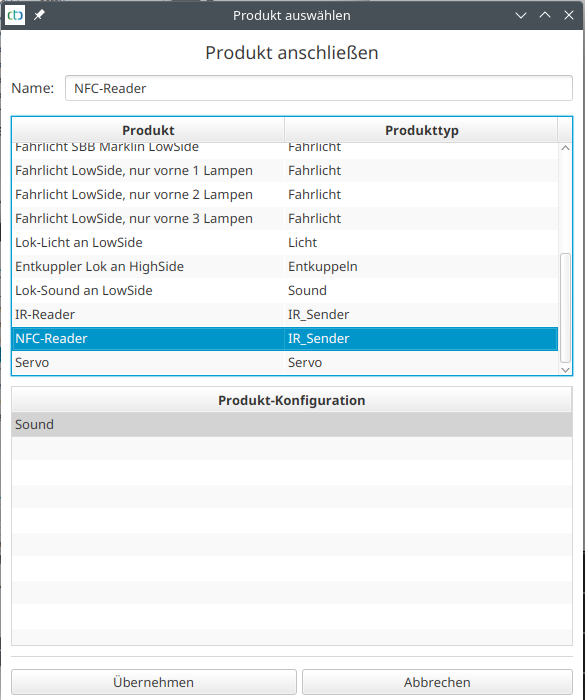

Je choisis à nouveau “universell-loks.xml”:

BR99.5016 configuration 7

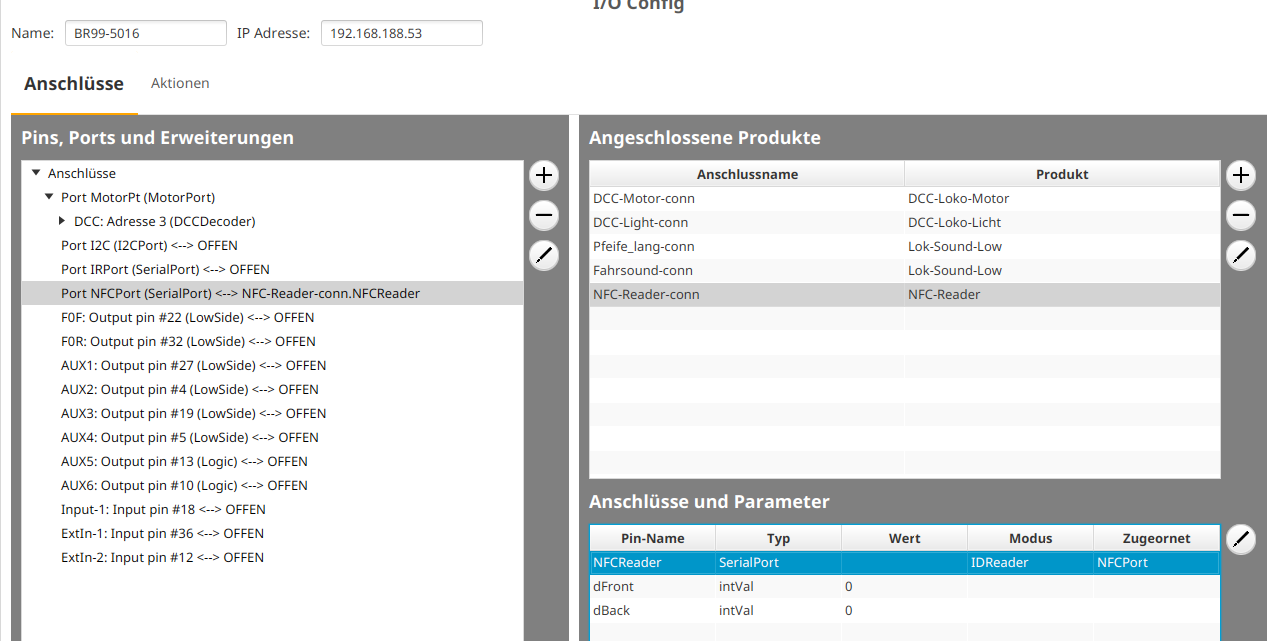

Je donne un autre nom pour le lecteur NFC, je choisis “NFC-Reader et je clique sur “Appliquer”. Ensuite, il faut encore connecter le lecteur NFC avec le “Port NFCPort”:

BR99.5016 configuration 8

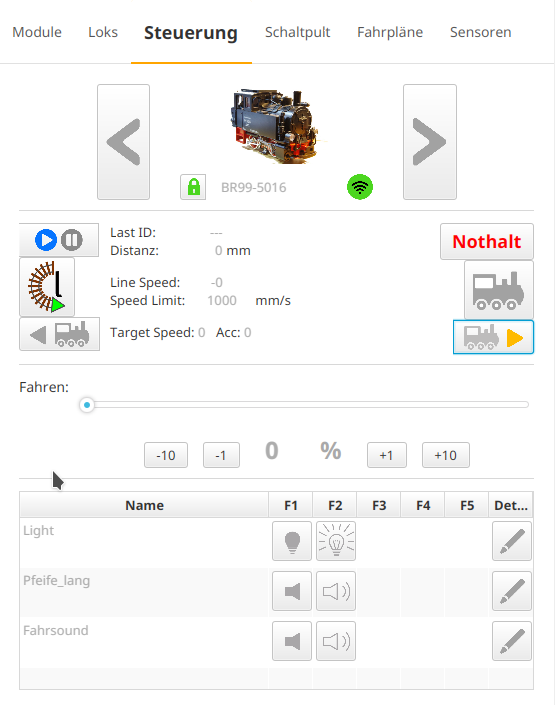

Voici à quoi ressemble le BR99.5016 dans l’onglet “Contrôle” de l’application CTC:

BR99.5016 contrôle
