Chez CTC, une hiérarchie de modélisme ferroviaire et de plan de voie est supposée : Un modélisme ferroviaire se compose d’un ou plusieurs plans de voie.

Tant le plan de voie (ou les plans de voie), que le modélisme ferroviaire sont stockés dans l’un des modules. Cela signifie que le plan de voie peut être considéré comme une partie de la configuration stockée dans un module. Ici, dans l’ensemble de démarrage, le plan de voie et le modélisme ferroviaire sont stockés dans le module d’aiguillage “Demo-W-rechts”. Pour créer et modifier le plan de voie de cet ensemble de démarrage, la configuration du module est ouverte. Il y a deux façons de le faire :

  1. Dans le menu principal, sélectionnez “Réglages” - “Configurateur”. Une nouvelle fenêtre s’ouvre, “Liste de tous les modules”. Dans la ligne avec l’ID “Demo-W-rechts”, cliquez sur le stylo dans la colonne “Edit”, la fenêtre “Modifier le panneau de connexion” s’ouvre.
  2. Dans le menu principal, sélectionnez l’onglet “Modules”. Dans la ligne avec l’ID “Demo-W-rechts”, cliquez sur le stylo dans la colonne “Edit”, la fenêtre “Modifier le panneau de connexion” s’ouvre.

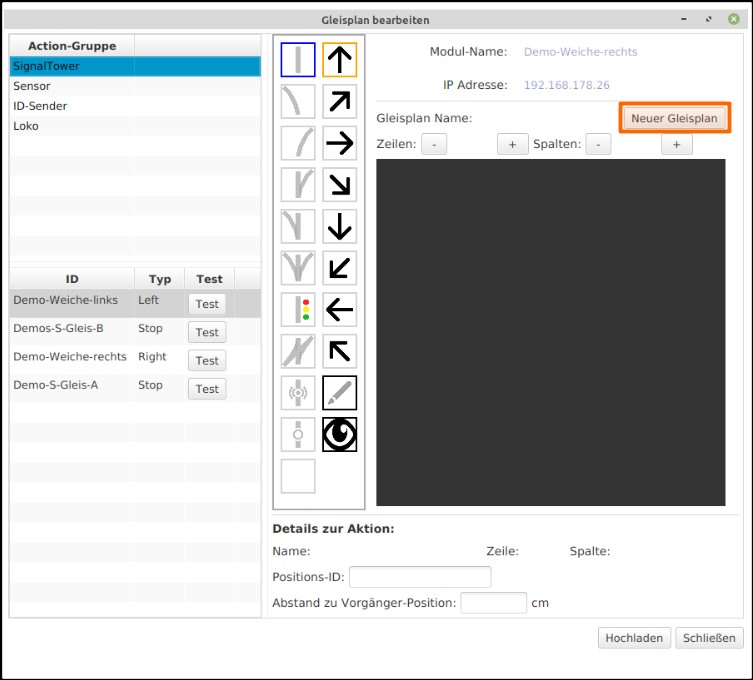

En cliquant sur le bouton “Modifier le plan de voie”, la fenêtre “Modifier le plan de voie” s’ouvre. En cliquant sur le bouton “Nouveau plan de voie”, le nom du nouveau plan de voie est entré et confirmé avec “Créer”. Le nouveau plan de voie est nommé “Starterkit”.

Modifier le plan de voie

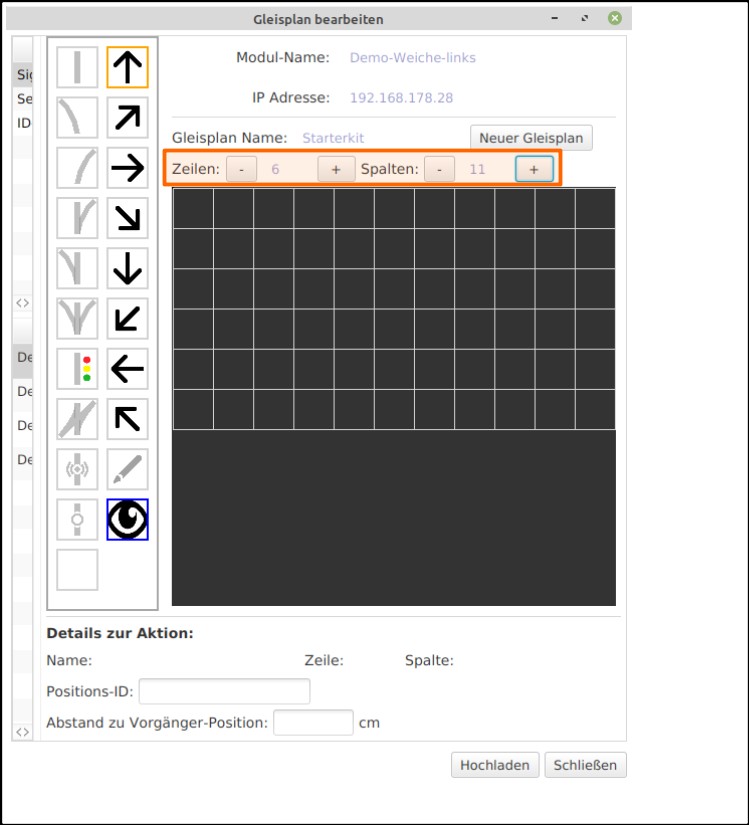

Le plan de voie a maintenant le nouveau nom “Starterkit”. Le plan de voie a une “taille par défaut” de 10 x 10 éléments. Pour le plan de voie du Starterkit, 6 x 11 éléments sont nécessaires. Les valeurs pour “Colonnes” et “Lignes” doivent être ajustées en conséquence.

Modifier le plan de voie-Colonnes-Lignes

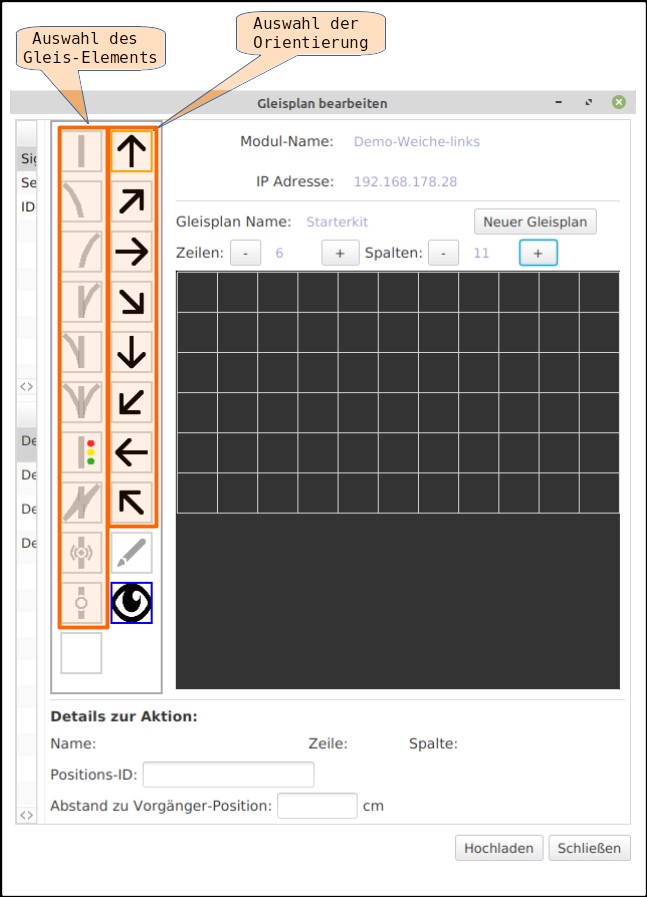

Les éléments de voie individuels et leur orientation sont sélectionnés.

Modifier le plan de voie_Aiguillage_Orientation_Choix

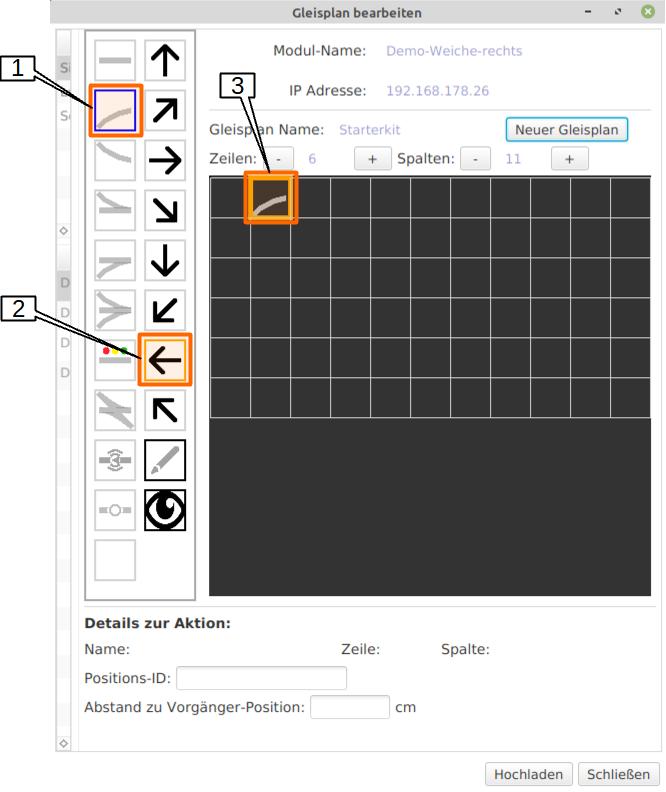

Ici, dans l’exemple, une courbe de voie est positionnée :

  1. comme orientation “vers la gauche” est sélectionnée,
  2. comme voie, le “arc de voie” est sélectionné, et
  3. dans le plan de voie, la position est définie par un clic de souris.

Modifier le plan de voie_Aiguillage_Orientation_Positionnement

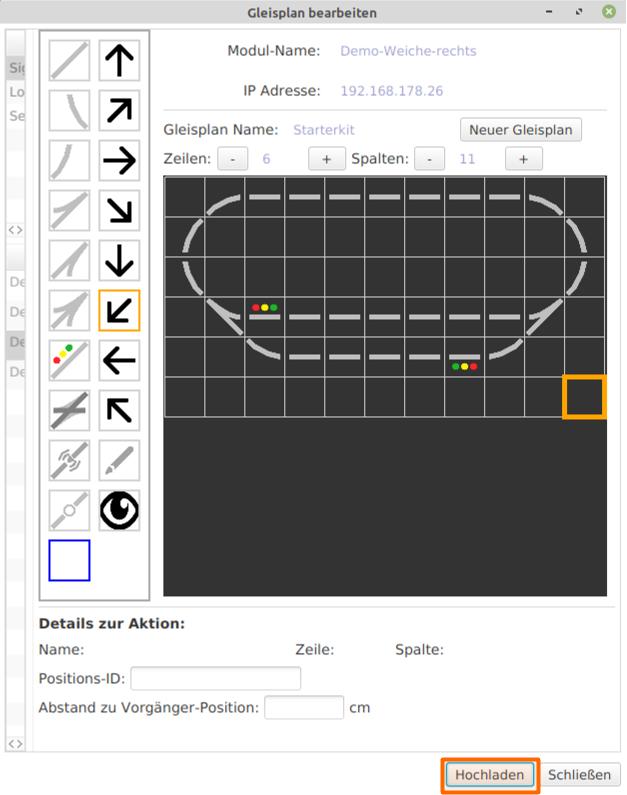

De cette manière, le plan de voie est créé avec d’autres éléments de voie, des aiguillages et des signaux de forme. Les balises IR ne sont pas insérées dans le plan de voie, cela sera effectué plus tard. Un clic sur “Upload” enregistre le plan de voie créé dans le module “Demo-Aiguillage-droite”.

Modifier le plan de voie_Aiguillage_Orientation_Positionnement

#

Affecter les aiguillages et les signaux lumineux au plan de voie

Le plan de voie est créé, ensuite les aiguillages et les signaux lumineux sont assignés selon le tableau suivant:

ID Élément du plan de voie
Demo-W-gauche aiguillage à gauche dans le plan de voie (Demo-W-gauche)
Demo-W-droite aiguillage à droite dans le plan de voie (Demo-W-droite)
Demo-S-voie-B Signal à gauche dans le plan de voie (Demo_S_Voie_B)
Demo-S-Voie-A Signal à droite dans le plan de voie (Demo_S_Voie_A)

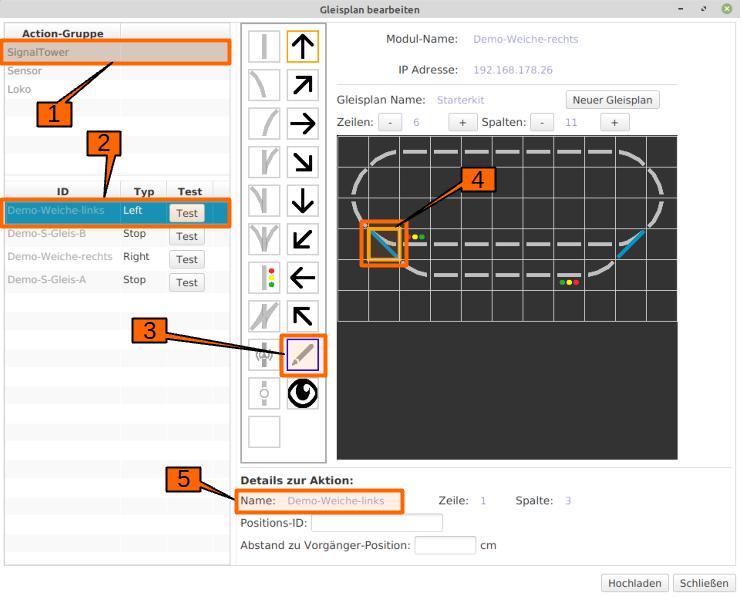

Le “Demo-W-gauche” est assigné comme suit :

  1. Dans le champ “Action-Group”, “SignalTower” est sélectionné.
  2. Dans la colonne “ID”, “Demo-W-gauche” est sélectionné.
  3. Le crayon est sélectionné.
  4. L’aiguillage à gauche dans le plan de voie est sélectionné.
  5. Dans “Détails de l’action”, on peut voir que le nom de l’aiguillage “Demo-W-gauche” a été saisi sous “Nom”.

Attribution aiguillage gauche dans le plan de voie

Les mêmes étapes sont effectuées pour l’aiguillage à droite :

  1. Dans le champ “Action-Group”, “SignalTower” est sélectionné.
  2. Dans la colonne “ID”, “Demo-W-droite” est sélectionné.
  3. Le crayon est sélectionné.
  4. L’aiguillage à droite dans le plan de voie est sélectionné.
  5. Dans “Détails de l’action”, on peut voir que la dénomination de l’aiguillage “Demo-W-droite” a été saisi sous “Nom”.

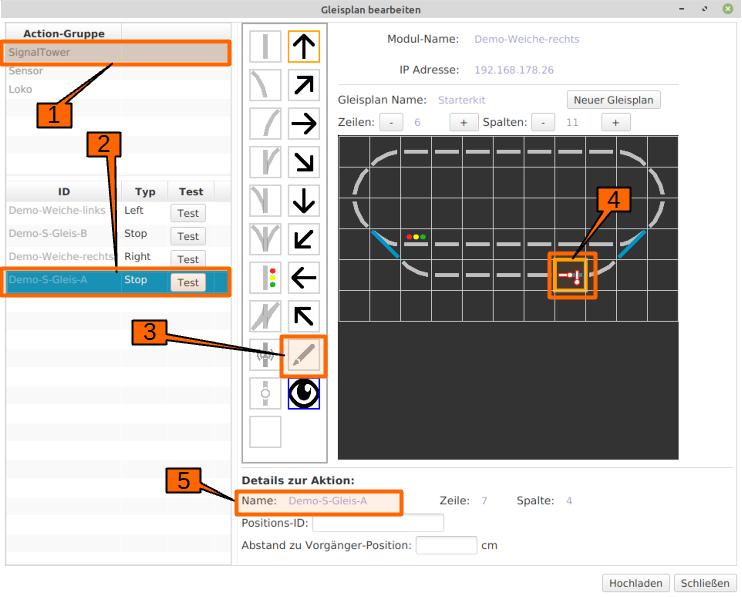

De plus, le signal droit “Demo-S-Voie-A” dans la section de voie “Block-A” est assigné de la même manière que l’aiguillage :

  1. Dans le champ “Action-Group”, “SignalTower” est sélectionné.
  2. Dans la colonne “ID”, “Demo-S-Voie-A” est sélectionné.
  3. Le crayon est sélectionné.
  4. Le signal de droite dans le plan de voie est sélectionné.
  5. On peut voir dans le plan de voie comment le symbole a changé.
  6. Dans “Détails de l’action”, on peut voir que le nom du signal lumineux “Demo-S-Voie-A” a été saisi sous “Nom”.

Attribution signal droit dans le plan de voie

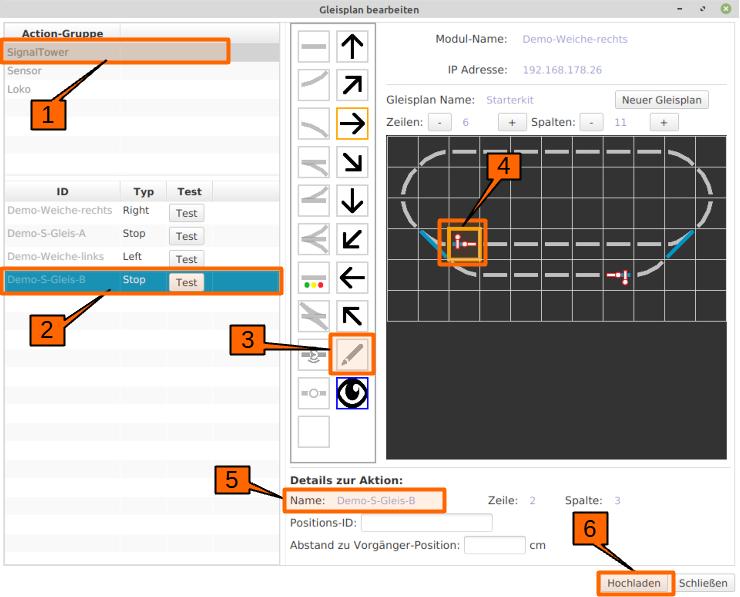

La procédure est la même pour le signal de gauche “Demo-S-Voie-B” dans la section de voie “Block-B” :

  1. Dans le champ “Action-Group”, “SignalTower” est sélectionné.
  2. Dans la colonne “ID”, “Demo-S-Voie-B” est sélectionné.
  3. Le crayon est sélectionné.
  4. Le signal de gauche dans le plan de voie est sélectionné. On peut voir dans le plan de voie comment le symbole a changé.
  5. Dans “Détails de l’action”, on peut voir que le nom du signal lumineux “Demo-S-Voie-B” a été saisi sous “Nom”.
  6. Le plan de voie est maintenant entièrement configuré pour les premiers essais de conduite et est enregistré en cliquant sur “Upload” dans le module d’aiguillage “Demo-Aiguillage-Droit”.

Attribution signal gauche dans le plan de voie

La dernière étape consiste à intégrer le plan de voie dans le réseau de modélisme ferroviaire. Pour cela, la configuration de “Demo-Aiguillage-Droit” est ouverte à nouveau. En cliquant sur le bouton “Modifier réseau modélisme”, la fenêtre “Éditer réseau de modélisme” s’ouvre. En cliquant sur “Nouvelle section de voie”, un nouveau nom est attribué. Dans “Panneaux disponibles”, en cliquant sur le bouton “Flèche”, le panneau nommé Starterkit est repris et positionné. En cliquant sur le bouton “Upload”, le nouveau réseau de modélisme est enregistré dans le module de voie.
