Starterkit 'Lok und Weiche'

Ce texte décrit la configuration des modules d’aiguillage pour le Starterkit. Nous supposons :

• le réseau ferré est construit,
• les actionneurs d’aiguillage sont câblés,
• les modules d’aiguillage ont été réinitialisés et les noms ont été attribués (Demo-Aiguillage-gauche, Demo-Aiguillage-droite),
• les signaux sont câblés aux modules d’aiguillage,
• les balises IR sont câblées aux modules d’aiguillage (les balises IR ne seront cependant pas encore nécessaire) et
• l’alimentation électrique est complète.

Pour rappel : Le câblage de chaque module d’aiguillage est effectué comme suit :

#

Connecter le produit Signal de Forme (magnétique) à l’aiguillage de démonstration à droite

La procédure pour le moteur magnétique du signal de forme est très similaire à celle du moteur magnétique de l’aiguillage.

Pour connecter le moteur magnétique du signal de forme au module d’aiguillage (en termes de connexion logicielle), on appelle la configuration :

1. Dans l’onglet “Modules”, cliquez sur l’icône “Éditer” dans la ligne “Demo-Weiche-rechts”.
2. La fenêtre “Édition du boîtier de commutation” de l’aiguillage de démonstration à droite s’ouvre.
3. Cliquez sur le champ “Modifier Config”.
4. La fenêtre “Editer la Configuration du boîtier de commutation” s’ouvre.

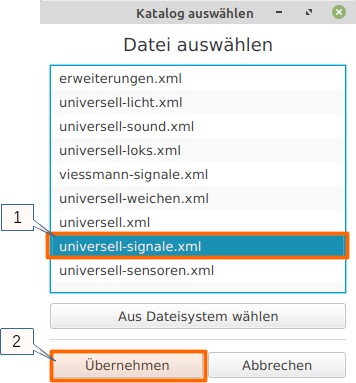

Dans la fenêtre “Edition de la configuration du boîtier de commutation”, dans la section “Produits connectés”, cliquez sur “+”, pour ouvrir la liste des catalogues de produits.

1. Le catalogue “universell-signale.xml” est sélectionné et
2. en cliquant sur “Appliquer”, il est ouvert pour travailler davantage.

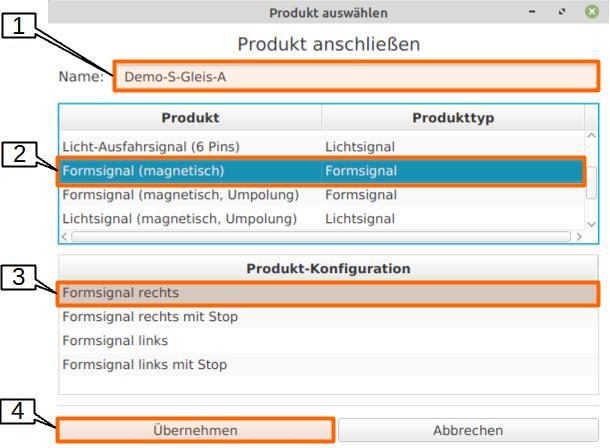

Le catalogue “signaux universels” est sélectionné. A partir de ce catalogue, un nom est attribué et un signal est sélectionné. L’indication “droite” ou “gauche” se réfère à la direction de la circulation (dans le sens des aiguilles d’une montre) pour laquelle le signal doit être valable ( “droite” signifie “dans le sens des aiguilles d’une montre”):

1. Dans “Nom”, entrez “Demo-S-Gleis-A”.
2. Pour le produit, choisissez “Signal de Forme (magnétique)”.
3. Pour la configuration du produit, choisissez “Signal de forme à droite” et
4. en cliquant sur “Appliquer”, le signal de forme est prêt à être connecté.

En cliquant sur “Appliquer”, vous revenez à la fenêtre “Edition de la Configuration du boîtier de commutation”.

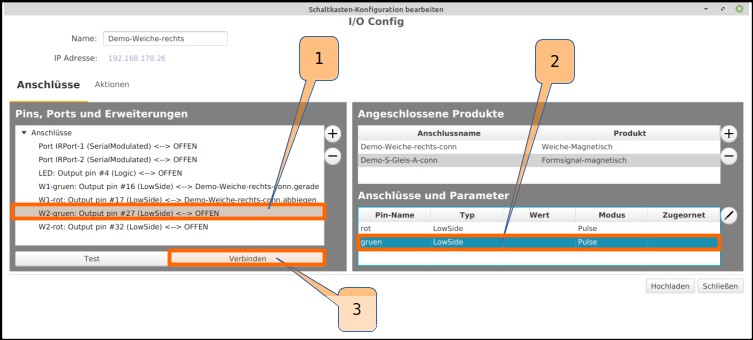

Comme pour la connexion du contrôle d’aiguillage, “W2-vert: Pin de sortie #27 (Low Side)” ou “W2-rouge: Pin de sortie #32 (Low Side)” est sélectionné et testé en cliquant sur “Test”. Supposition : Avec “W2-vert”, le signal de forme passe à “Voie libre” et avec “W2-rouge”, le signal passe à “Arrêt” Pour connecter le signal de forme, procédez de la même manière qu’avec le moteur magnétique d’aiguillage :

1. Pour “Ports”, choisissez “W2-vert: Pin de sortie #27 (Low Side)”,
2. pour “Connexions”, choisissez “vert” et
3. cliquez sur “Connecter”.

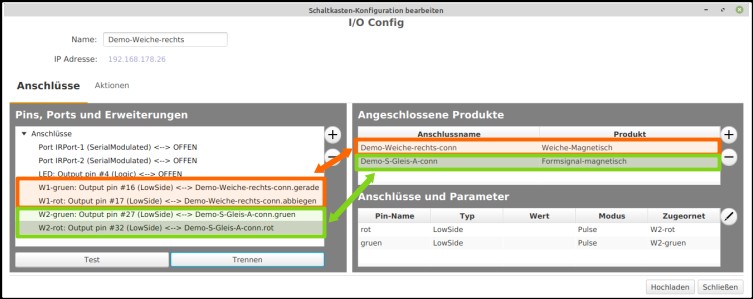

De la même manière que la broche “W2-vert” a été connectée à la connexion “vert”, la broche “W2-rouge” est également connectée à la connexion “rouge”. Le signal de forme, tout comme le moteur d’aiguillage déjà connecté, est maintenant prêt :

Dans la fenêtre “Edition de la Configuration du boîtier de commutation”, l’action est terminée en cliquant sur “Télécharger”, la configuration est enregistrée dans le module d’aiguillage “Demo-Weiche-rechts”.

#

Connecter le signal de forme (magnétique) à l’Aiguillage-Démo-gauche

Pour le signal de forme, qui est connecté à l’Aiguillage-Démo-gauche, on procède de manière similaire à celle décrite ci-dessus. Avec “Modifier” de “Aiguillage-Démo-gauche”, la configuration est appelée. Dans la suite, ce signal est nommé “Démo-S-Rail-B”. Dans la fenêtre “Modification de la configuration de la boîte de commutation”, l’action est terminée en cliquant sur “Télécharger” la configuration est sauvegardée dans le module d’aiguillage “Aiguillage-Démo-gauche”.

Les modules d’aiguillage sont configurés, les aiguillages et le signal de forme changent.
